Scanner Eingabe von Bildinformation

Präsentation zum Thema: "Scanner Eingabe von Bildinformation"—  Präsentation transkript:

1 Scanner Eingabe von Bildinformation

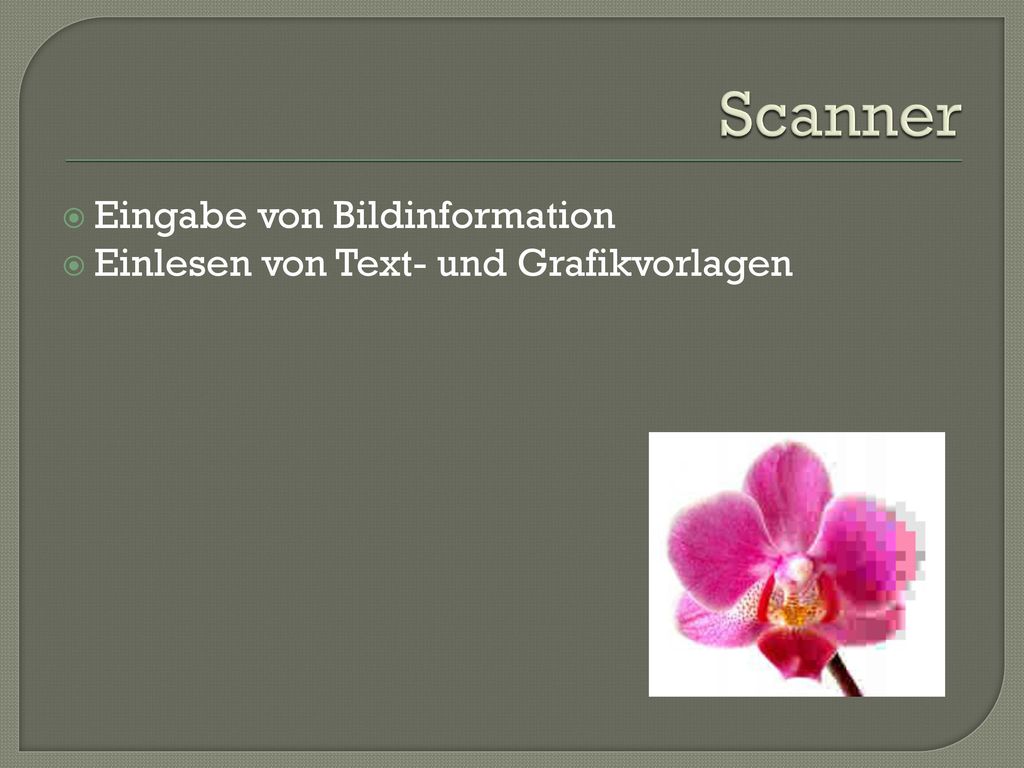

Einlesen von Text- und Grafikvorlagen

2 Funktionsweise von Scannern
Lichtquelle beleuchtet die Vorlage Zeile für Zeile Spiegelsystem leitet die reflektierenden Strahlen an Fotodioden weiter CCD-Sensoren (charge coupled device)

3 Funktionsweise von Scannern
Üblicherweise erscheinen die Daten als Grafik oder als PDF-Datei BMP TIFF JPG/JPEG Beim Einscannen von Text kann die Datei auch als Textdatei gespeichert werden OCR-Programme

4 Grafikformate Datei-Endung BMP GIF PNG JPG/JPEG Bezeichnung
Windows Bitmap Graphics Interchange Format Portabel Network Graphics JPEG File Interchange Format Anwendung Bilder und Fotos Bilder mit wenigen Farben, Animationen Bilder und Fotos mit weichen Übergängen Einschränkung Keine Animationen Ungünstig für Fotos Nicht für harte Farbübergänge wie bei Texten Farbenanzahl 16,7 Mio. 256 Dateigröße groß <= 24 bpp klein <= 8 bpp mittelgroß (verlustfreie Kompression) <= 16 bpp klein (meist verlustbehaftete Kompression) <= 8 bpp

5 Grafikformate

6 Verbreitung von Scannertypen
Flachbettscanner Vorlage muss manuell eingelegt und ausgerichtet werden Dokumentenscanner Besitzt einen automatischen Einzug für einzelne Blätter Vorteil bei der Archivierung vieler Dokumente Einzugsscanner Automatischer Einzugsmechanismus Nachteil: gebundene Werke können nicht verarbeitet werden

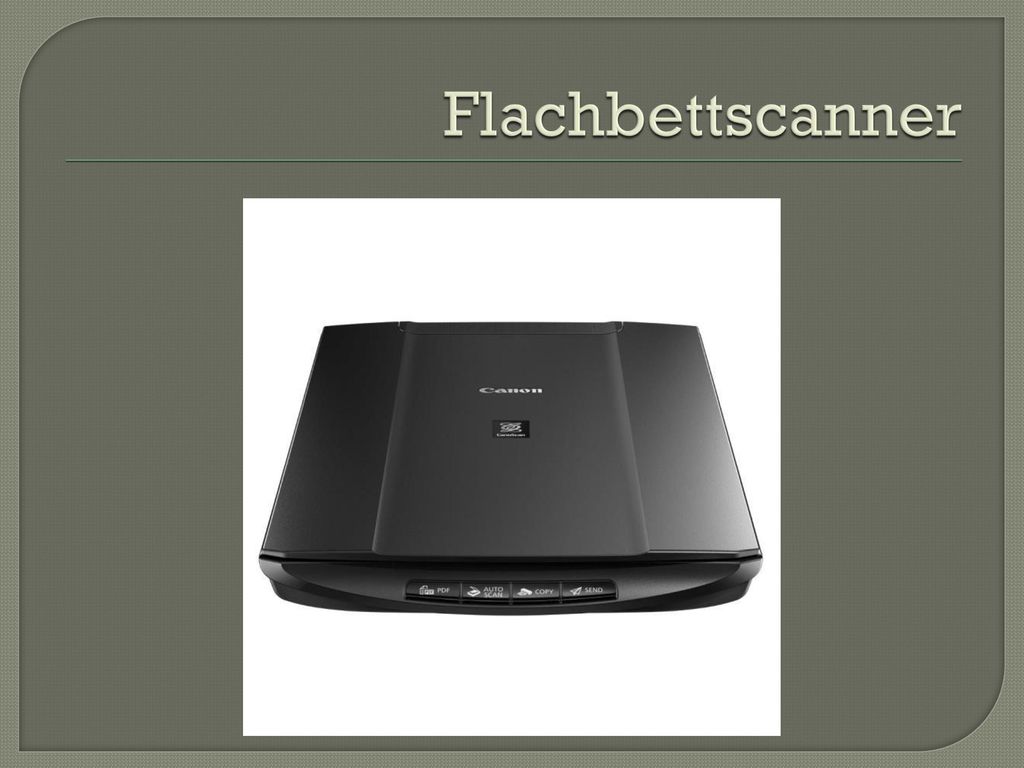

7 Flachbettscanner

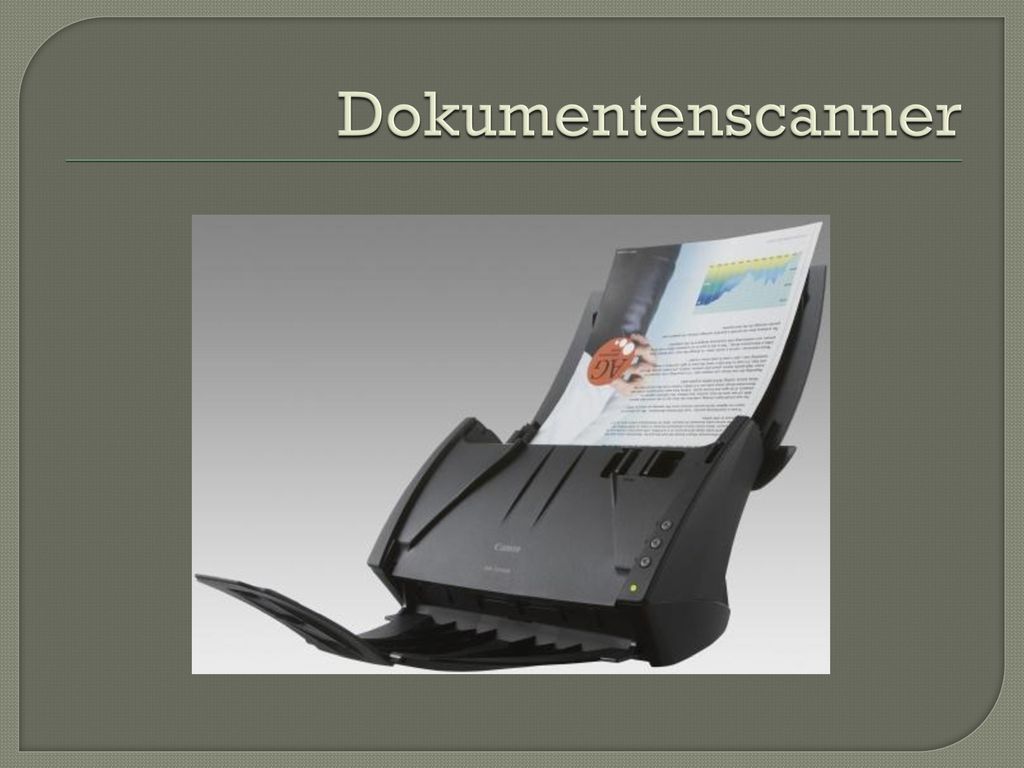

8 Dokumentenscanner

9 Dokumentenscanner

10 Einzugsscanner

11 Eigenschaften eines Scanners
Farbtiefe Auflösung Optische Auflösung Interpolierte Auflösung Geschwindigkeit Maximale Scanfläche Unterstützter Medientyp Anschluss

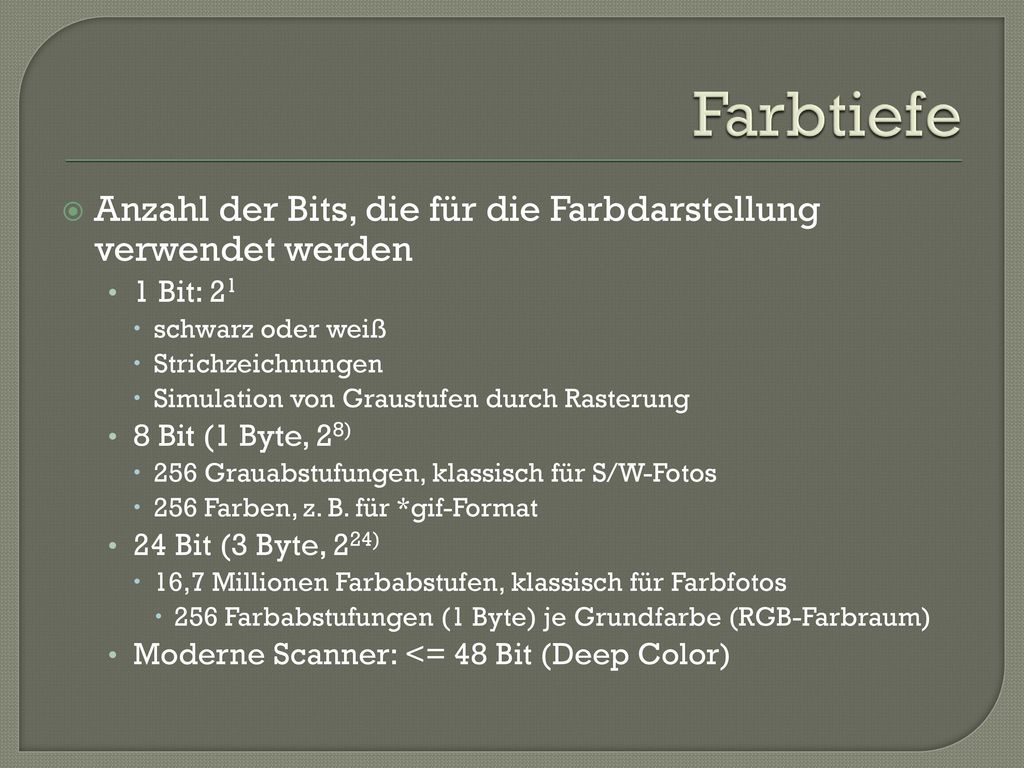

12 Farbtiefe Anzahl der Bits, die für die Farbdarstellung verwendet werden 1 Bit: 21 schwarz oder weiß Strichzeichnungen Simulation von Graustufen durch Rasterung 8 Bit (1 Byte, 28) 256 Grauabstufungen, klassisch für S/W-Fotos 256 Farben, z. B. für *gif-Format 24 Bit (3 Byte, 224) 16,7 Millionen Farbabstufen, klassisch für Farbfotos 256 Farbabstufungen (1 Byte) je Grundfarbe (RGB-Farbraum) Moderne Scanner: <= 48 Bit (Deep Color)

13 Farbtiefe 1 Bit

14 Farbtiefe 8 Bit

15 Farbtiefe 8 Bit

16 Farbtiefe 24 Bit

17 CMYK-Farbmodell Cyan Magenta Yellow Key (Schwarzanteil)

18 Auflösung Anzahl von Punkten, die in einem festgelegten Bereich aufgenommen werden können Angabe in dpi (dots per inch) ppi (pixel per inch) lpi (line per inch) Drucker, Scanner, Plotter, Digitalkameras

19 Auflösung Scanner-Beispiel: Optische Auflösung Interpolierte Auflösung
Horizontale Verwendung von 600 CCDs pro Inch Optische Auflösung: 600 x 600 dpi Interpolierte Auflösung: x dpi Optische Auflösung 600 dpi x 600 dpi Horizontal und vertikal wird jedes Pixel gescannt Interpolierte Auflösung 1.200 dpi x dpi Horizontal wird nur jedes zweite Pixel gescannt Dazwischen liegende Pixel werden „interpoliert“ Vertikal macht der Motor Schritte pro Inch Überlappung der gescannten Pixel um ca 50 %

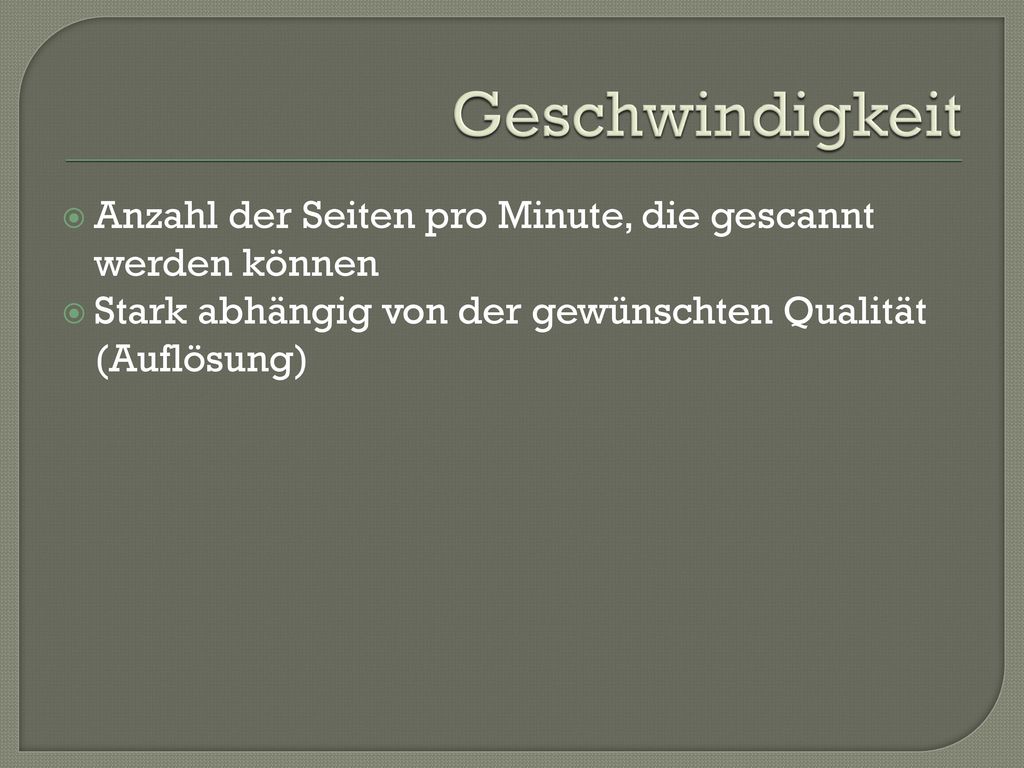

20 Geschwindigkeit Anzahl der Seiten pro Minute, die gescannt werden können Stark abhängig von der gewünschten Qualität (Auflösung)

21 Maximale Scanfläche Fast alle Scanner können DIN A 4-Blätter scannen

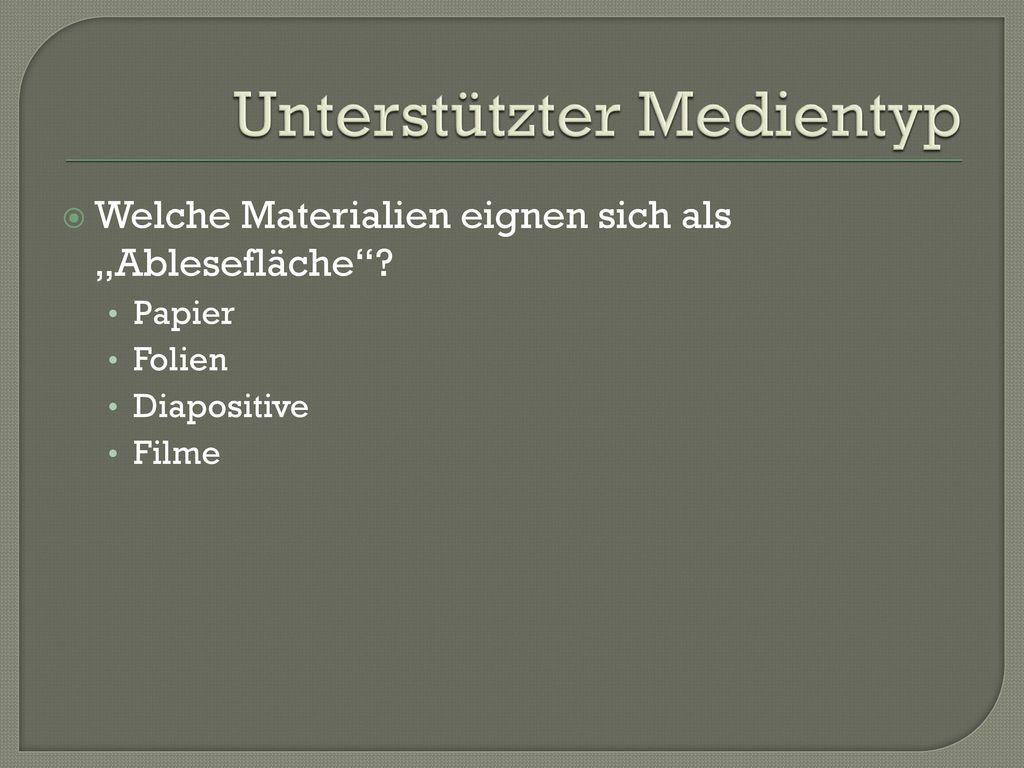

22 Unterstützter Medientyp
Welche Materialien eignen sich als „Ablesefläche“? Papier Folien Diapositive Filme

23 Flachbettscanner mit Durchlichtaufsatz

24 Magazinscanner

25 Anschluss USB-Anschluss SCSI-Anschluss

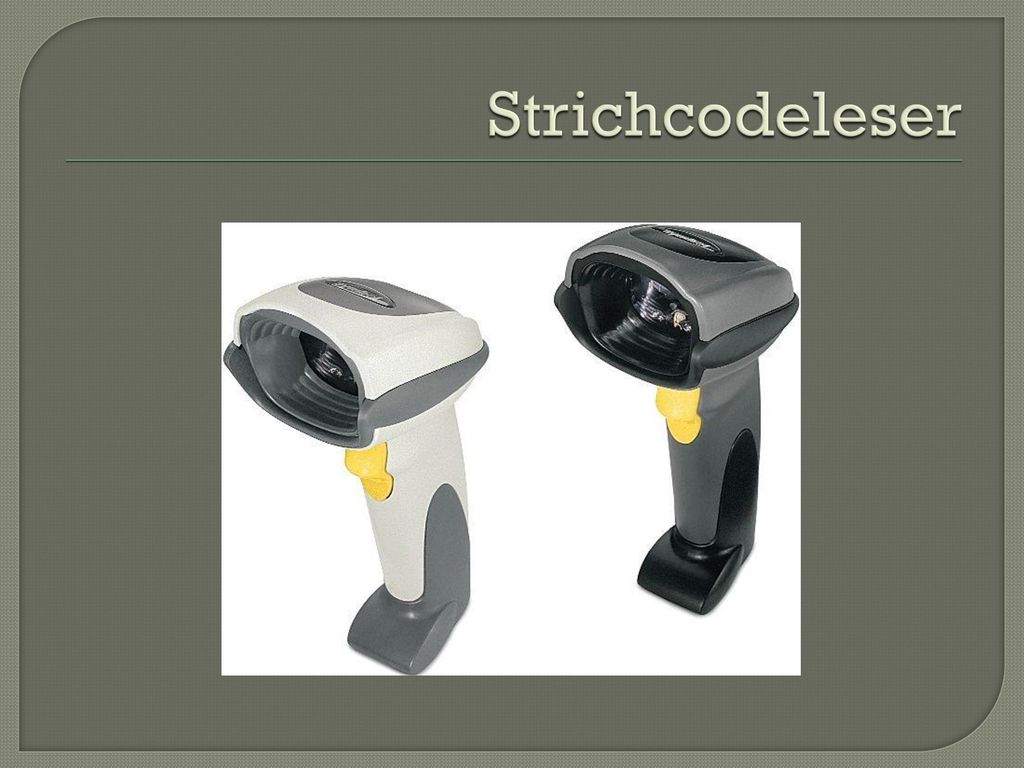

26 Strichcodeleser

27 Strichcodeleser Gerät zum Einlesen von Strichcodes
Strichcode (Barcode) stellt eine Zahl dar, z. B. GTIN (Global Trade Item Number) Striche gleicher Länge und unterschiedlicher Breite Nach dem Einlesen findet eine Dekodierung statt Dekodierte Zahl wird an den Rechner übertragen Serieller Port, USB, Funk
