ABB i-bus® EIB / KNX Betriebsdaten-erfassungsbaustein BDB/S 1.1

Präsentation zum Thema: "ABB i-bus® EIB / KNX Betriebsdaten-erfassungsbaustein BDB/S 1.1"—  Präsentation transkript:

1 ABB i-bus® EIB / KNX Betriebsdaten-erfassungsbaustein BDB/S 1.1

2 Produktübersicht BDB/S 1.1
Betriebsdaten-erfassungsbaustein, 2fach, REG (2 TE) 2CDG R0011 Programmier-Taste/LED Busanschlussklemme Produktübersicht / Gerätetechnik / Anwendung

3 Gerätetechnik BDB/S 1.1 35 Kanäle stehen zur Verfügung
pro Kanal können Betriebsstunden und Schaltspiele erfasst werden Programmierung der Kanäle alle Kanäle gleich programmierbar oder jeder Kanal individuell programmierbar Betriebsstundentelegramme können zyklisch oder bei Änderung gesendet werden Schaltspieltelegramme können zyklisch gesendet werden Produktübersicht / Gerätetechnik / Anwendung

4 Gerätetechnik BDB/S 1.1 Busspannungsausfall Rückkehr der Busspannung
alle Zählerwerte d.h. Betriebsstunden, Schaltspiele, Startwerte und Grenzwerte werden dauerhaft im BDB/S 1.1 gespeichert Rückkehr der Busspannung die Zählerwerte werden automatisch wiederhergestellt sind dabei Grenzwerte überschritten, sendet der Betriebdatenerfassungsbaustein die entsprechenden Alarmmeldungen auf den ABB i-bus® Produktübersicht / Gerätetechnik / Anwendung

5 Gerätetechnik BDB/S 1.1 Schaltstellung zyklisch abfragen
L-Flag im abzufragenden Kommunikationsobjekt muss gesetzt sein Antwortet ein abzufragender Schaltaktor-Kanal nicht, wird das Abfragetelegramm automatisch bis zu 2-mal wiederholt Zur Übersicht kann für jeden Kanal eine sogenannte Kanalbezeichnung eingetragen werden z.B. EG, Leuchtenband 1 oder 1.OG Büro Nr. 12 z.B. Heizung Vorlaufpumpe Produktübersicht / Gerätetechnik / Anwendung

6 Gerätetechnik BDB/S 1.1 Betriebsstunden
werden pro Kanal sekundengenau erfasst die Ausgabe erfolgt in vollen Stunden jede Zustandsänderung erhöht den Betriebsstundenzähler EIN AUS EIN und AUS (immer) Zähler-, Start- und Grenzwerte über den Bus änderbar Gespeicherter Zählwert bei Download überschreibbar Rest- und Startwert bei Download überschreibbar Produktübersicht / Gerätetechnik / Anwendung

7 Gerätetechnik BDB/S 1.1 Betriebsstunden Zählweise einstellbar
Gesamtlaufzeit => von Null wird hoch gezählt Restlaufzeit => von einem Startwert* wird herunter gezählt (* Startwert einstellbar) Grenzwerte einstellbar Gesamtlaufzeit => bei erreichen erfolgt eine Meldung Restlaufzeit => bei erreichen der Null erfolgt eine Meldung Produktübersicht / Gerätetechnik / Anwendung

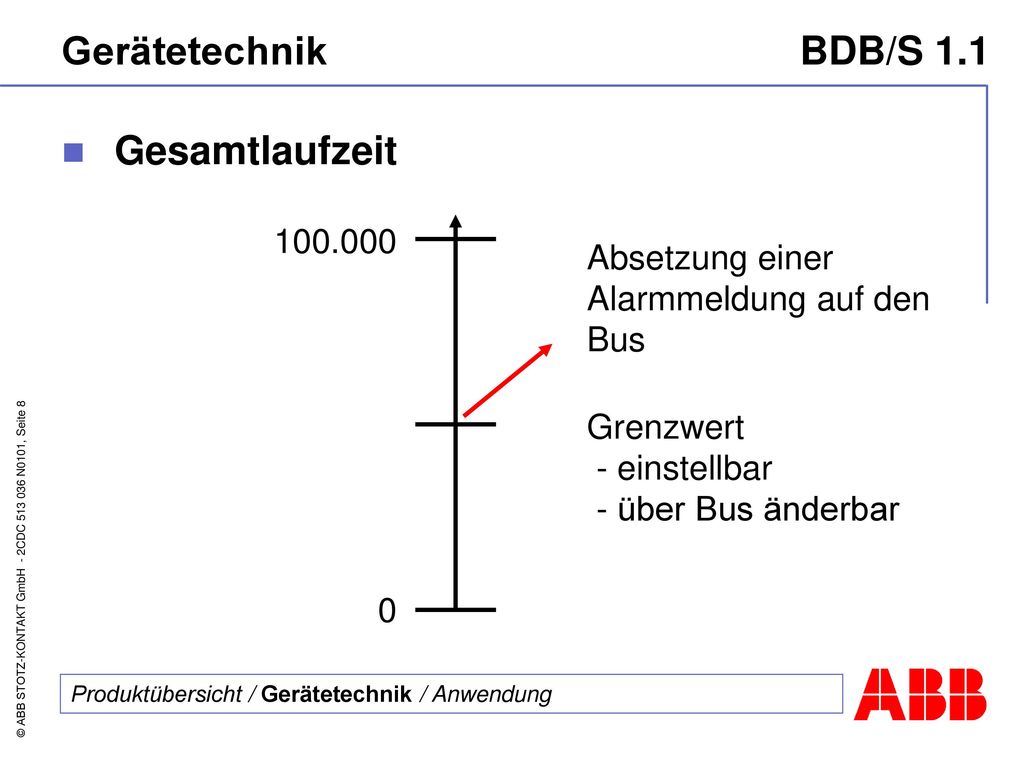

8 Gerätetechnik BDB/S 1.1 Gesamtlaufzeit 100.000
Absetzung einer Alarmmeldung auf den Bus Grenzwert - einstellbar - über Bus änderbar Produktübersicht / Gerätetechnik / Anwendung

9 Gerätetechnik BDB/S 1.1 Restlaufzeit 100.000
Startwert - einstellbar - über Bus änderbar Absetzung einer Alarmmeldung auf den Bus Produktübersicht / Gerätetechnik / Anwendung

10 Gerätetechnik BDB/S 1.1 Schaltspiele werden pro Kanal erfasst
jede Zustandsänderung erhöht den Schaltspielzähler Flankenerkennung AUS -> EIN EIN -> AUS Zähler-, Start- und Grenzwerte über den Bus änderbar Gespeicherter Zählwert bei Download überschreibbar Rest- und Startwert bei Download überschreibbar Produktübersicht / Gerätetechnik / Anwendung

11 Gerätetechnik BDB/S 1.1 Schaltspiele Zählweise einstellbar
Gesamtwert => von Null wird hoch gezählt Restwert => von einem Startwert* wird herunter gezählt (* Startwert einstellbar) Grenzwerte einstellbar Gesamtwert => bei erreichen erfolgt eine Meldung Restwert => bei erreichen der Null erfolgt eine Meldung Produktübersicht / Gerätetechnik / Anwendung

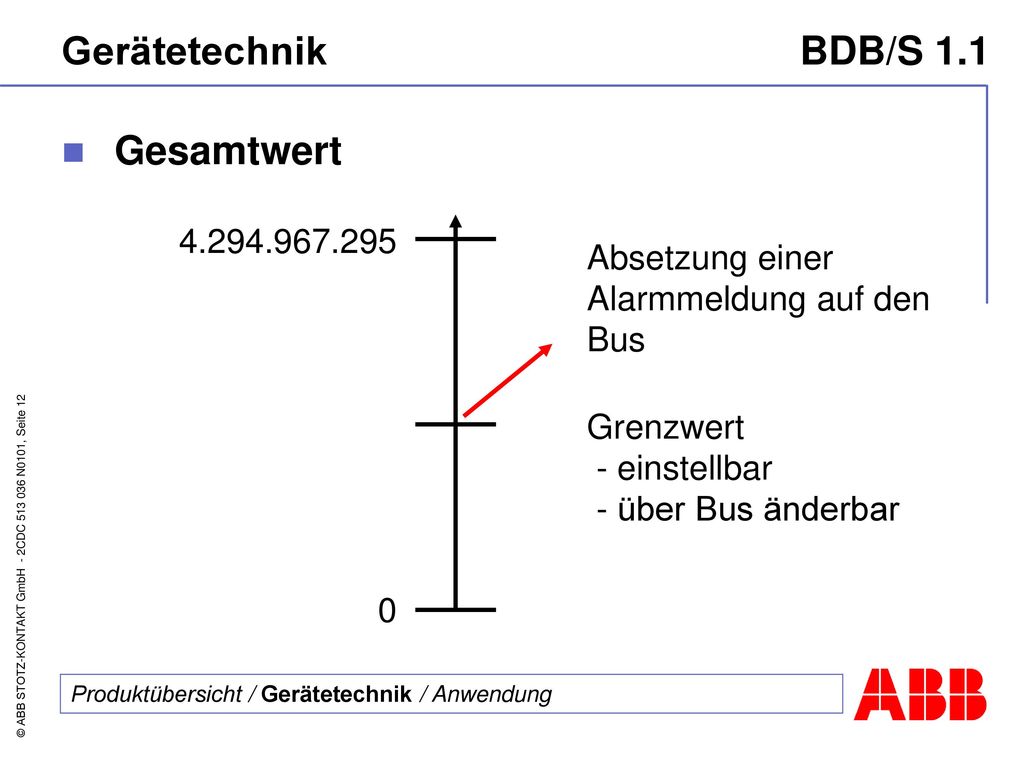

12 Gerätetechnik BDB/S 1.1 Gesamtwert 4.294.967.295
Absetzung einer Alarmmeldung auf den Bus Grenzwert - einstellbar - über Bus änderbar Produktübersicht / Gerätetechnik / Anwendung

13 Gerätetechnik BDB/S 1.1 Restwert 4.294.967.295
Startwert - einstellbar - über Bus änderbar Absetzung einer Alarmmeldung auf den Bus Produktübersicht / Gerätetechnik / Anwendung

14 Gerätetechnik BDB/S 1.1 Betriebsstunden und Schaltspiele
35 Schaltaktor-Kanäle können erfasst werden Hört alle Schalttelegramme auf dem Bus mit Startet eine zyklische Abfrage (L-Flag!) Grenzwerte (GWe) einstellbar Alarmmeldung beim Überschreiten der GWen Zähler-, Start- und Grenzwerte über Bus änderbar Werte werden dauerhaft gespeichert Produktübersicht / Gerätetechnik / Anwendung

15 Anwendung BDB/S 1.1 Beleuchtung z.B. außenlichtabhängig
Lüftung z.B. Filter Pumpen z.B. Unterwasserpumpen mit hohem Verschleiß Transportsysteme z.B. Aufzüge, Rolltreppen und Förderbänder Erfassung der Betriebsdauer und Schaltspiele zur Koordination des Wartungsaufwandes und zur Ermittlung der Lebensdauer der Geräte Produktübersicht / Gerätetechnik / Anwendung
