1 Exogene Geologie Siebanalysen
Übungseinheit: Siebanalyse (Siebanalyse der Geländproben) a) Ausgewählte (Gruppen-) Probe in Wasser auflösen, damit verklumpte Komponenten aufgelöst werden b) Siebe in Halterung einsetzen (63 µm – 8 mm) – Probe in oberes Sieb mit Spritzflasche überführen – Gerät verschließen und einschalten (Intensität 40-50, 10 min) c) Abbau des Siebturms – Eimerinhalt (Material < 63 µm) zur Atterberganalyse (hier wird auf diese Analyse verzichtet) d) Beschriften der Probebehälter (keine Plastikbecher) – Taragewicht ermitteln – einzelne Siebproben in das jeweilige Becherglas quantitativ überführen – dekantieren und in den Probebehälter überführen – wieder dekantieren Taragewichte: große Bechergläser: 12,47 g mittlere Bechergläser: 9,12 g e) Siebe unter Wasserstrahl reinigen – übrige Gefäße normal spülen f) Proben in den Trockenschrank – zwei Tage warten – zurückwiegen Anfertigung der Verteilungskurven Abschluss des ersten Praktikumteils: Noch nicht zurückgewogene Karbonatproben ebenfalls zurückwiegen – stehen noch im Trockenschrank Alle Bechergläser kleiner 4 mm nach der Rückwaage spülen und Beschriftung mit Brennspiritus entfernen Anschließend zurück in den großen Karton. Karbonatproben nach der Rückwaage komplett entsorgen Die Fraktionen 8 & 4 mm auf den Rollwagen stellen – Fertig! Klemens Seelos | Bert Rein |

2

3 DIN Darstellung Exogene Geologie Siebanalysen Perzentil 75 / Quartil 3
Perzentil 50 / Median Perzentil 25 / Quartil 1 Korngrößen > 63 µm > 125 µm > 250 µm > 500 µm > 1 mm > 2 mm > 4 mm > 8 mm > 16 mm Gewicht in g 2,7 5,5 12,6 34,5 87,2 54,3 17,2 12,3 6 232,3 Gewichtprozent 1,16 2,37 5,42 14,85 37,54 23,37 7,40 5,29 2,58 100 kumulative Summe 3,53 8,95 23,81 61,34 84,72 92,12 97,42 100,00

4 Exogene Geologie Siebanalysen
Immer aufsteigend von links nach rechts

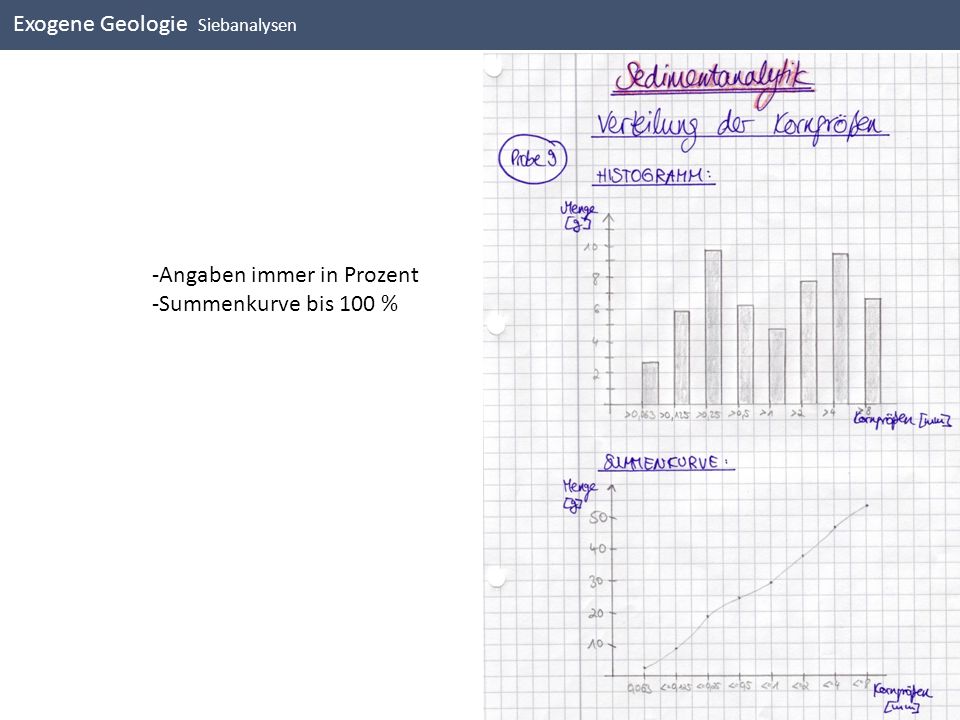

5 Exogene Geologie Siebanalysen
Angaben immer in Prozent Summenkurve bis 100 %

6 Exogene Geologie Siebanalysen
Summenkurve beginnt immer bei 0

7 Exogene Geologie Siebanalysen
Protokoll 1)Probennahme (Skizze mit Maßstab und Nordpfeil) 2) Tabelle Sedimenphysikalische Eigenschaften im Excel mit eigener Probe aus Übung berechnen 3) Karbonatgehalt Probe, Idealisierte Profil von Karbonatfällung und Lösung 4) Siebanalyse – Summenkurve + Histogramm mit Interpretation auf dem Diagrammblatt 5) Grobfraktionsanalyse – Tortendiagramm Schotterpetrographie und Interpretation Eigene oder Fremdprobe Rheinschotter Oppenheim Terrasse Heuweg Naheschotter Rheinschotter Schiefergebirge 6) Abschluss des Übungsprotokolls (nicht mehr als 8 Seiten) Excel-File

8 Beispielvortrag

9 Probe aus dem Bohrkern HL2 ( Trockenmaar Westl. Hoher List, Vulkaneifel) Gesamtteufe: 68m Probe aus 65,7m

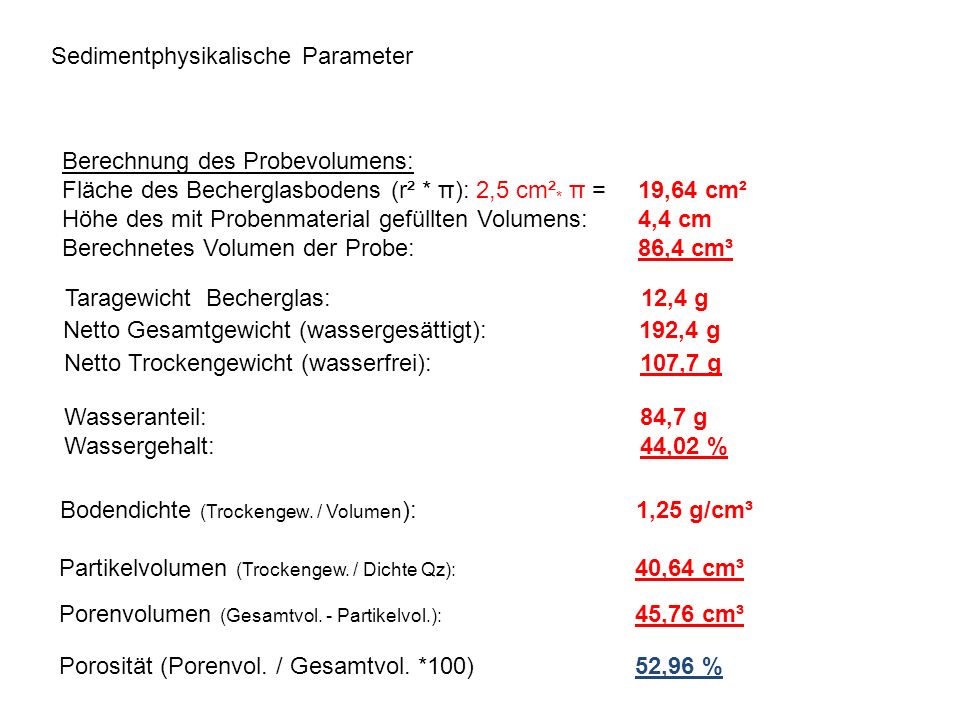

10 Sedimentphysikalische Parameter
Berechnung des Probevolumens: Fläche des Becherglasbodens (r² * π): 2,5 cm²* π = 19,64 cm² Höhe des mit Probenmaterial gefüllten Volumens: 4,4 cm Berechnetes Volumen der Probe: 86,4 cm³ Taragewicht Becherglas: ,4 g Netto Gesamtgewicht (wassergesättigt): 192,4 g Netto Trockengewicht (wasserfrei): ,7 g Wasseranteil: ,7 g Wassergehalt: ,02 % Bodendichte (Trockengew. / Volumen): 1,25 g/cm³ Partikelvolumen (Trockengew. / Dichte Qz): 40,64 cm³ Porenvolumen (Gesamtvol. - Partikelvol.): 45,76 cm³ Porosität (Porenvol. / Gesamtvol. *100) 52,96 %

11 Berechnung der Feldfeuchte:
Netto Einwaage: 7,53g Trockengewicht: 7,02g Wassergehalt: 0,51g Feldfeuchte 6,77 % Berechnung des Karbonatgehalts: Trockengewicht: 7,02g nach Versatz mit HCl: 6,88g Differenz: 0,14g Karbonatanteil: 0,14g * 2,27 = 0,32g CaCO3 Karbonatgehalt: 4,53 %

12 Median: 2,5 mm Perzentil 25: 0,6 mm Perzentil 75: 5,1 mm
Korngrößen > 63 µm > 125 µm > 250 µm > 500 µm > 1 mm > 2 mm > 4 mm > 8 mm Gewicht in g 3,35 5,15 6,3 11,8 9,45 8,8 17,45 22,8 85,1 Gewichtprozent 3,94 6,05 7,40 13,87 11,10 10,34 20,51 26,79 100 kumulative Summe 9,99 17,39 31,26 42,36 52,70 73,21 100,00 Median: 2,5 mm Perzentil 25: 0,6 mm Perzentil 75: 5,1 mm

13 Sortierung: Modalwert 1: 0,8 mm = 2,92 Modalwert 2: 6 mm
Median: 2,5 mm Perzentil 25: 0,6 mm Perzentil 75: 5,1 mm Sortierung: Modalwert 1: 0,8 mm = 2,92 Modalwert 2: 6 mm

14 Ursprüngliches Trockengewicht: 107,7 g
Median: 2,5 mm Perzentil 25: 0,6 mm Perzentil 75: 5,1 mm Sortierung: 2,92 Modalwert 1: 0,8 mm Modalwert 2: 6 mm Arithm. Mittel: 2,2 mm Korngrößen > 63 µm > 125 µm > 250 µm > 500 µm > 1 mm > 2 mm > 4 mm > 8 mm Gewichtprozent 3,94 6,05 7,40 13,87 11,10 10,34 20,51 26,79 100 kumulative Summe 9,99 17,39 31,26 42,36 52,70 73,21 100,00 3,94*1 6,05*2 7,4*3 13,87*4 11,1*5 10,34*6 20,51*7 26,79*8 569,15 / 100 = ca. 5,7 Ursprüngliches Trockengewicht: 107,7 g Summe der Siebrückstände: 85,1 g Feinanteil (< 63 µm): 22,6 g == ca. 21 %
