Arbeitsschritt 1 Abgase entweichen und werden mit Druckluft ausgeblasen Benzingemisch ist am stärksten Komprimiert und bremst den Kolben ab.

Präsentation zum Thema: "Arbeitsschritt 1 Abgase entweichen und werden mit Druckluft ausgeblasen Benzingemisch ist am stärksten Komprimiert und bremst den Kolben ab."—  Präsentation transkript:

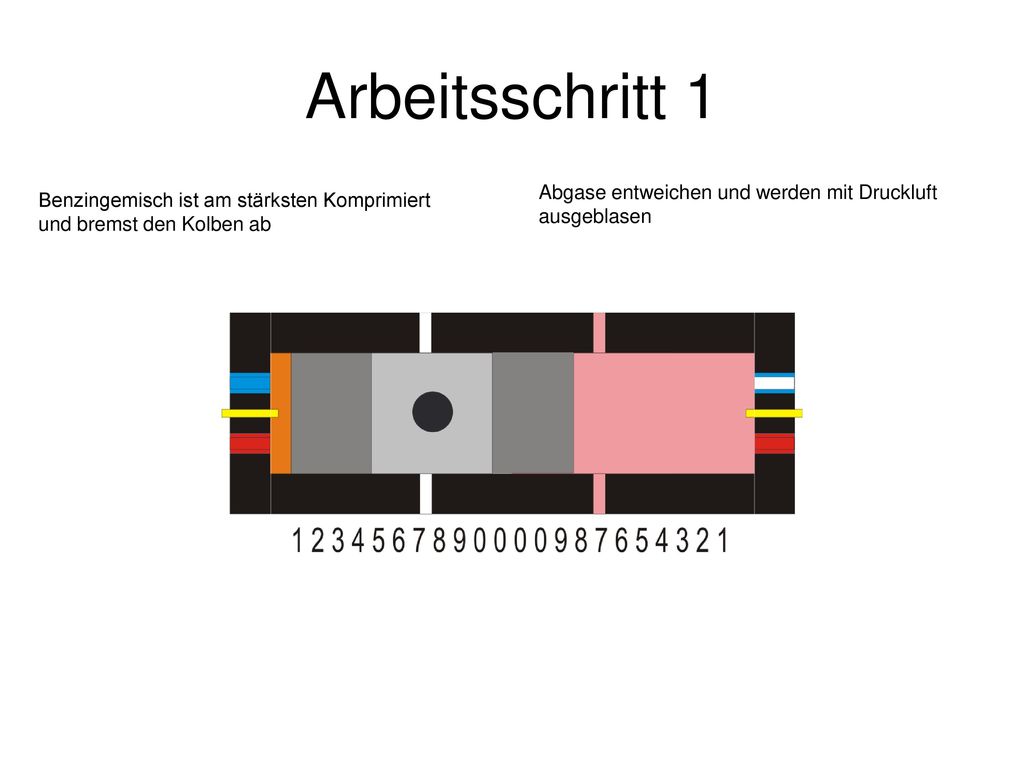

1 Arbeitsschritt 1 Abgase entweichen und werden mit Druckluft ausgeblasen Benzingemisch ist am stärksten Komprimiert und bremst den Kolben ab

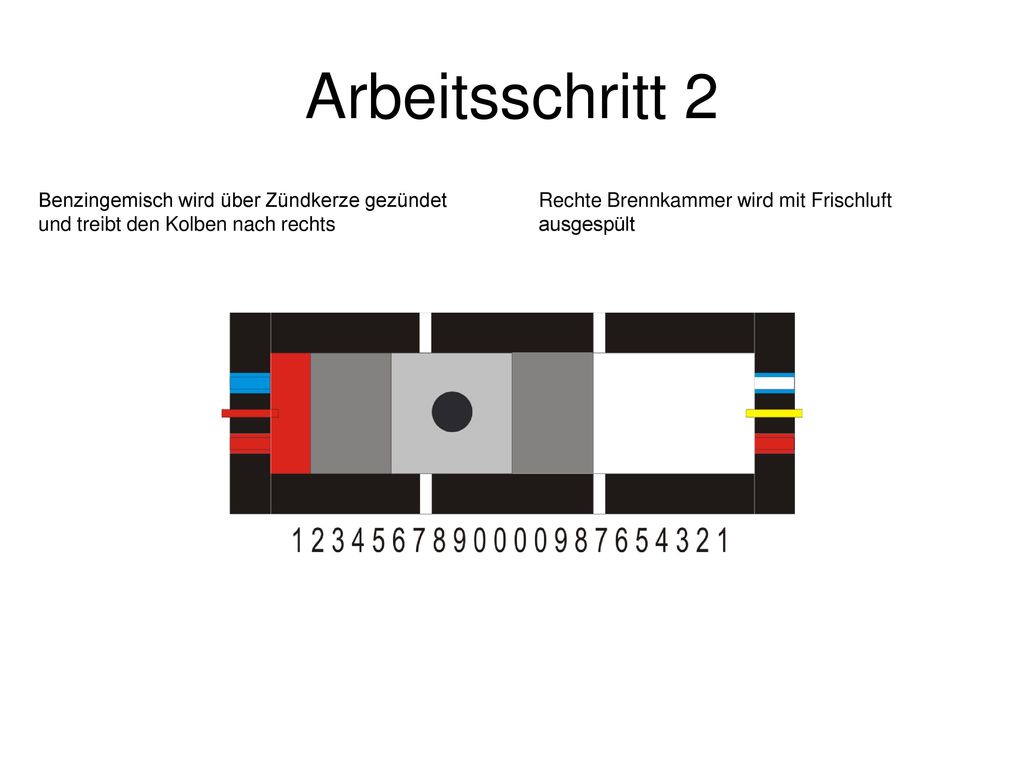

2 Arbeitsschritt 2 Benzingemisch wird über Zündkerze gezündet und treibt den Kolben nach rechts Rechte Brennkammer wird mit Frischluft ausgespült

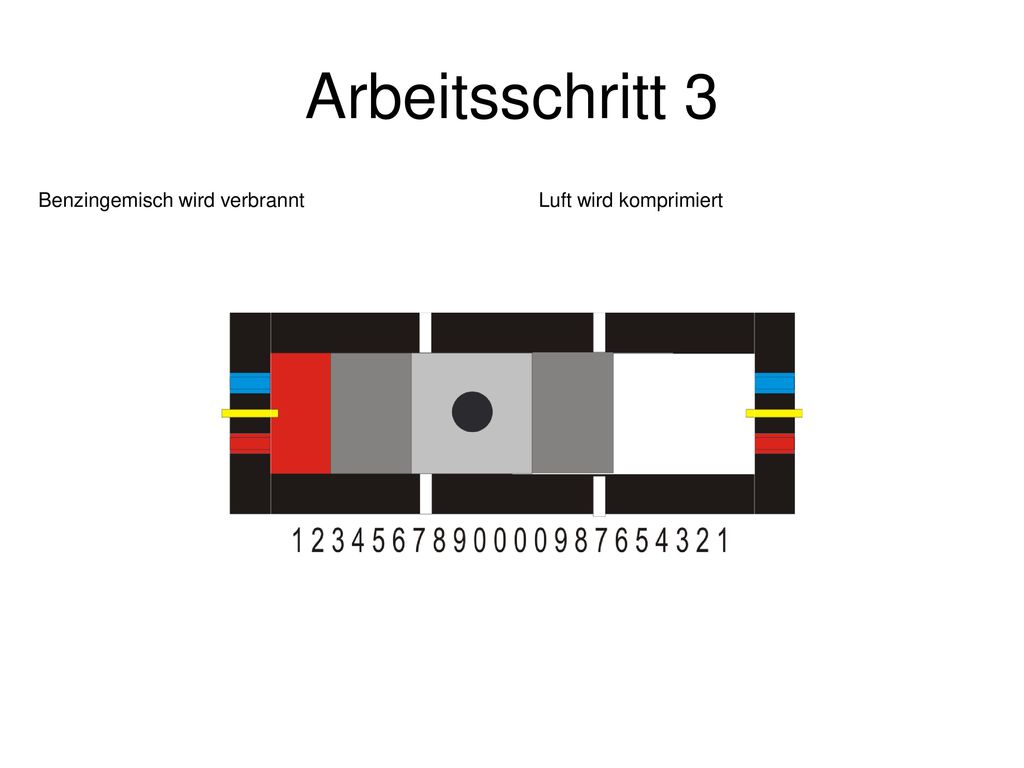

3 Arbeitsschritt 3 Benzingemisch wird verbrannt Luft wird komprimiert

4 Arbeitsschritt 4 Benzingemisch wird verbrannt Luft wird komprimiert

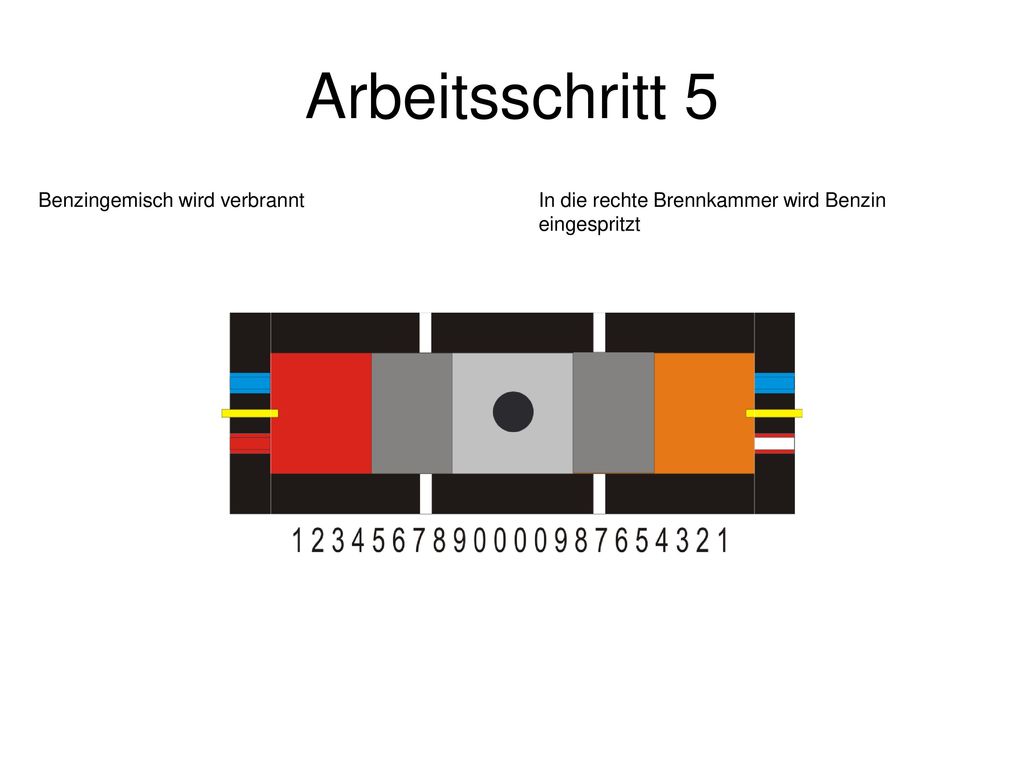

5 Arbeitsschritt 5 Benzingemisch wird verbrannt
In die rechte Brennkammer wird Benzin eingespritzt

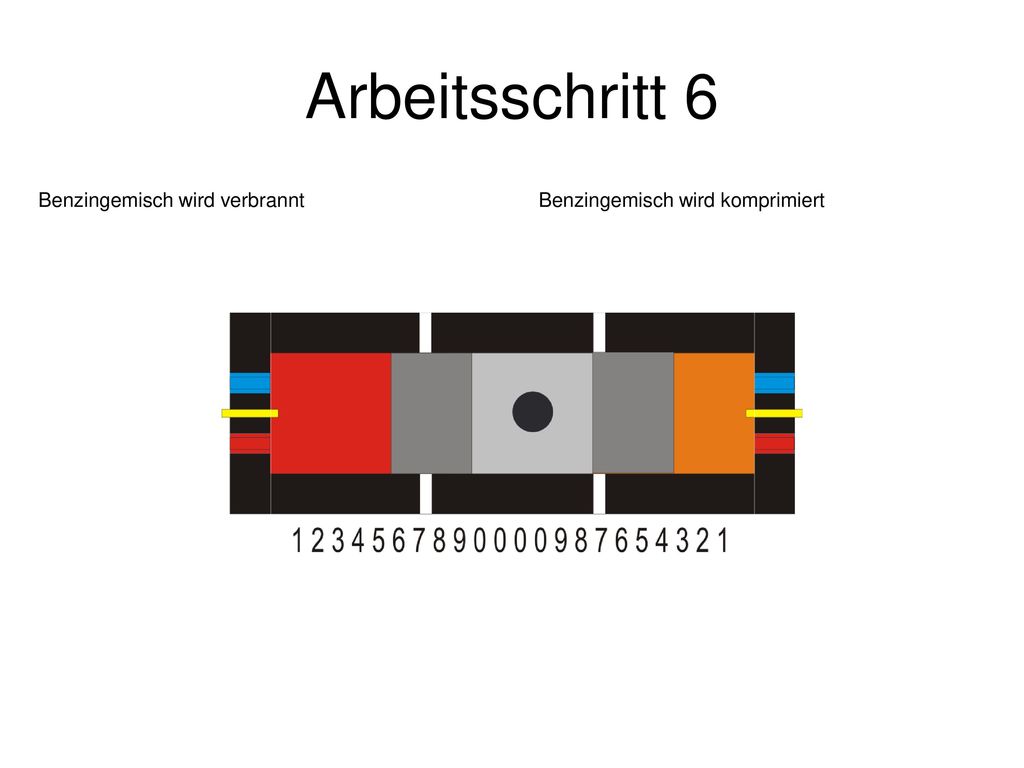

6 Arbeitsschritt 6 Benzingemisch wird verbrannt
Benzingemisch wird komprimiert

7 Arbeitsschritt 7 Benzingemisch ist verbrannt
Benzingemisch wird komprimiert

8 Arbeitsschritt 8 Benzingemisch entweicht und wird ausgeblasen
Benzingemisch wird komprimiert

9 Arbeitsschritt 9 Benzingemisch entweicht und wird ausgeblasen
Benzingemisch ist am stärksten komprimiert und bremst die Kolbenbewegung aus

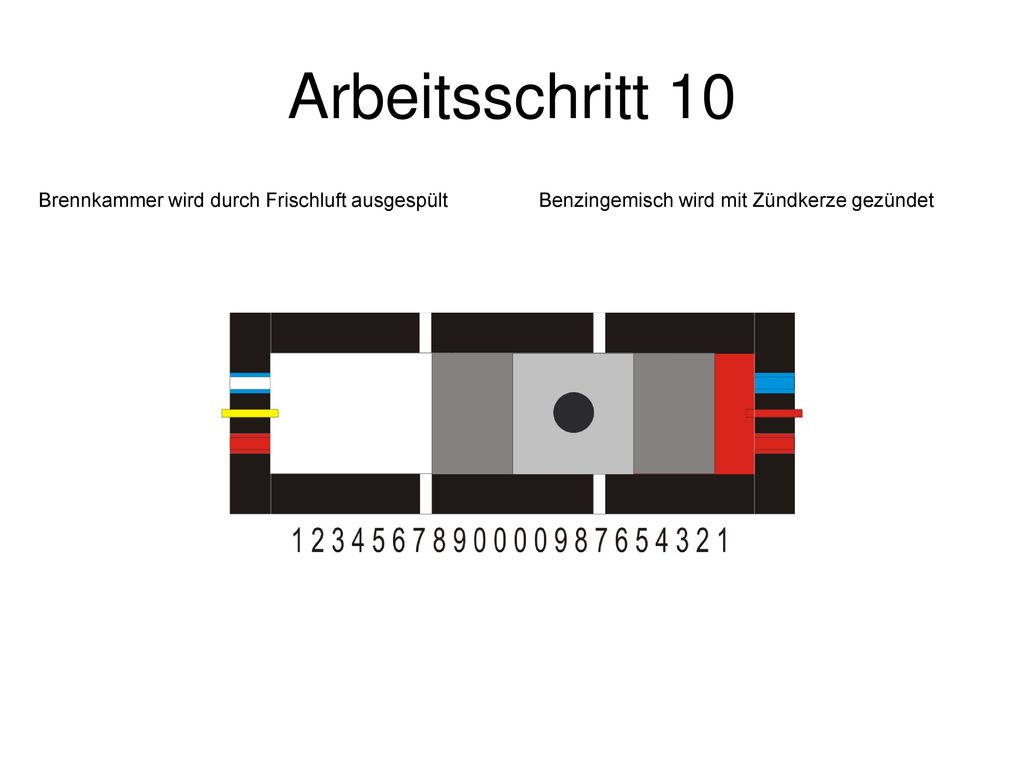

10 Arbeitsschritt 10 Brennkammer wird durch Frischluft ausgespült
Benzingemisch wird mit Zündkerze gezündet

11 Arbeitsschritt 11 Frischluft wird komprimiert Benzingemisch verbrennt

12 Arbeitsschritt 12 Frischluft wird komprimiert Benzingemisch verbrennt

13 Arbeitsschritt 13 Benzin wird eingespritzt Benzingemisch verbrennt

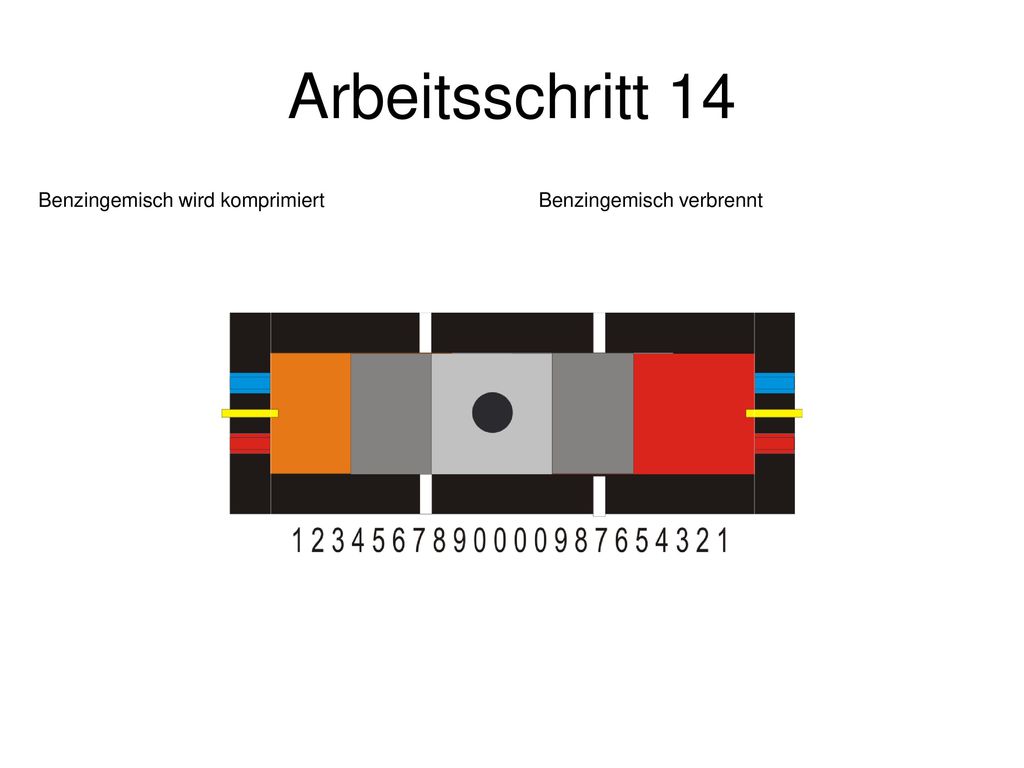

14 Arbeitsschritt 14 Benzingemisch wird komprimiert
Benzingemisch verbrennt

15 Arbeitsschritt 15 Benzingemisch wird komprimiert
Benzingemisch verbrennt

16 Arbeitsschritt 16 Benzingemisch wird komprimiert
Abgase werden ausgespült

17 Aufbau Direktkolbenmotor
