1
Logische Funktionen
2

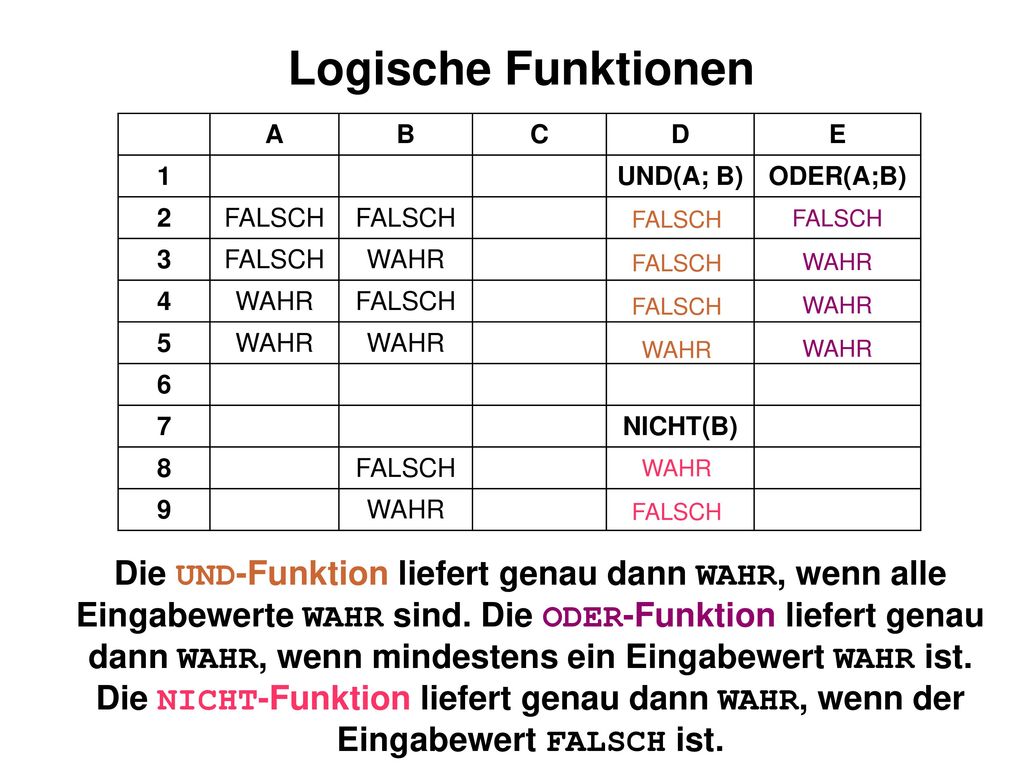

Logische Funktionen A B C D E 1 UND(A; B) ODER(A;B) 2 FALSCH 3 WAHR 4 5 6 7 NICHT(B) 8 9 FALSCH WAHR FALSCH WAHR WAHR FALSCH Die UND-Funktion liefert genau dann WAHR, wenn alle Eingabewerte WAHR sind. Die ODER-Funktion liefert genau dann WAHR, wenn mindestens ein Eingabewert WAHR ist. Die NICHT-Funktion liefert genau dann WAHR, wenn der Eingabewert FALSCH ist.
3
= ( UND( C4 >= 140; C4 <= 235 ) )

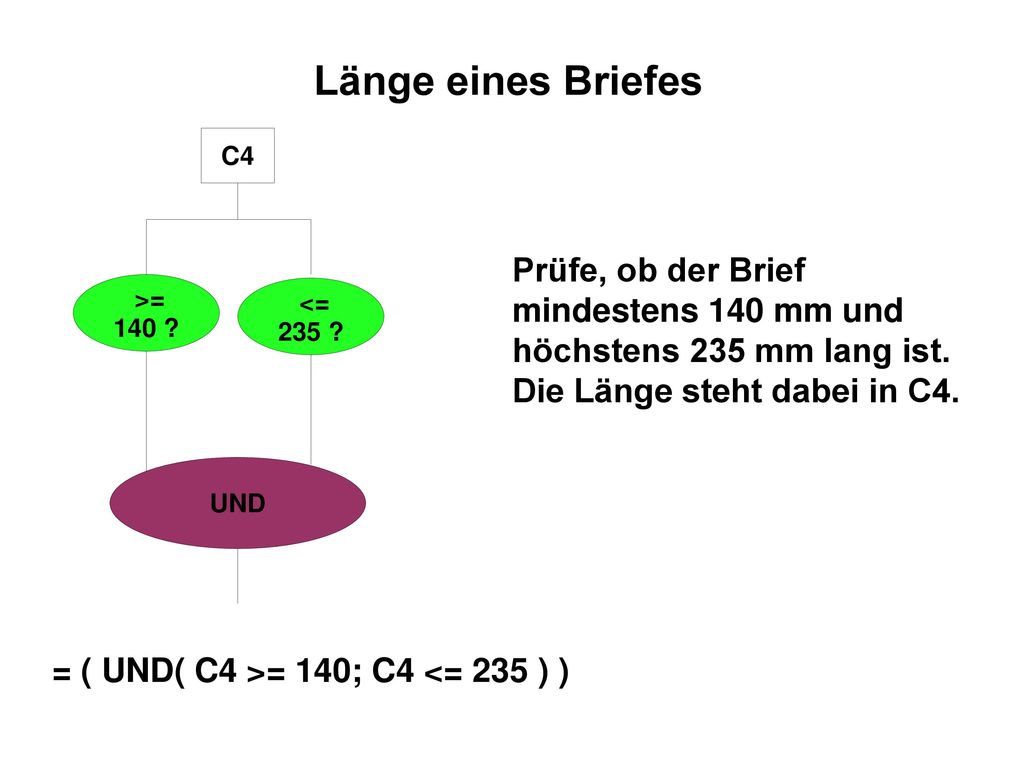

Länge eines Briefes C4 Prüfe, ob der Brief mindestens 140 mm und höchstens 235 mm lang ist. Die Länge steht dabei in C4. >= 140 ? <= 235 ? UND = ( UND( C4 >= 140; C4 <= 235 ) )
4
= ( UND( C5 >= 90; C5 <= 125 ) )

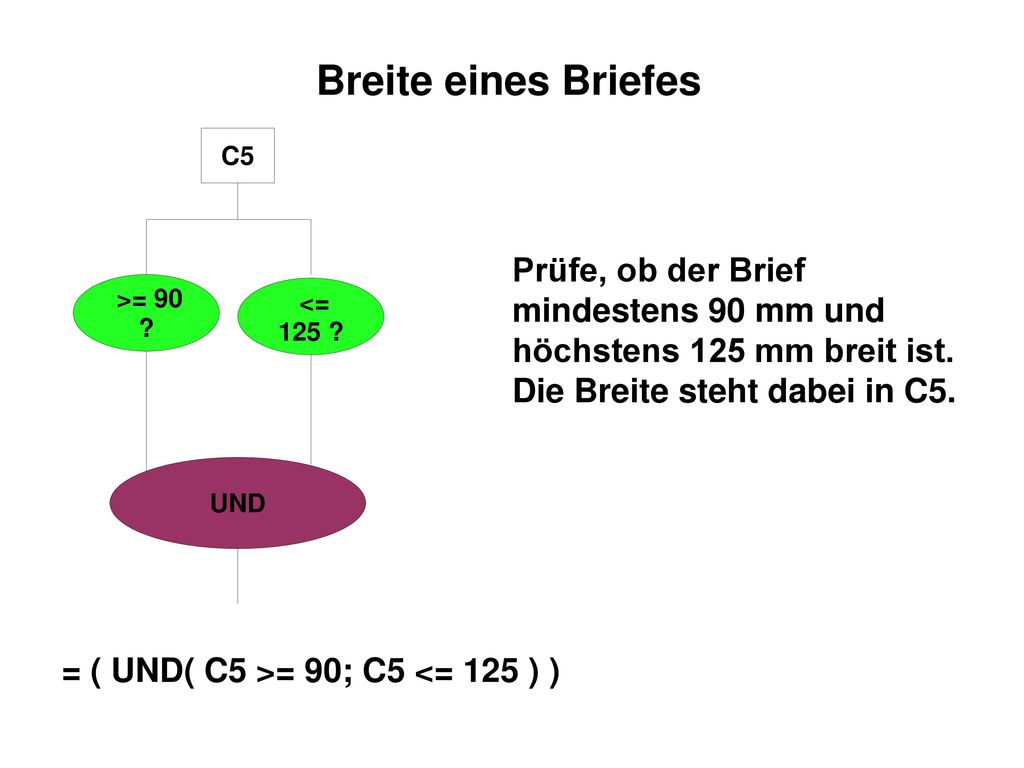

Breite eines Briefes C5 Prüfe, ob der Brief mindestens 90 mm und höchstens 125 mm breit ist. Die Breite steht dabei in C5. >= 90 ? <= 125 ? UND = ( UND( C5 >= 90; C5 <= 125 ) )
5
Mittleres Würfelauge Komplizierte Formel:
= WENN(D5=1; "●"; WENN(D5=3; "●"; WENN(D5=5; "●"; ""))) Vereinfachung mit Restfunktion: = WENN(REST(D5; 2) = 1; "●"; "") Vereinfachung mit logischer Funktion: = WENN(ODER(D5=1; D5=3; D5=5); "●"; "")
