1 Darstellung kontinuierlicher Phänomene
Karten II Darstellung kontinuierlicher Phänomene

2 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Gliederung Definition Klassenbildung Aufgabe 1 Farbkonventionen Darstellungsformen Aufgabe 2 Daten ausschließen Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

3 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Definition Kontinuierliche Phänomene Flächen mit zugeordenten Werten z.B. Temperatur, Arbeitslosigkeit Diskrete Phänomene Orte, Linien, Flächen z.B. Landnutzung, Gebäude, Straßen Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

4 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Features Feature - Attributwert - Wertebereich - Signatur NRW - Arbeitslosigkeit - 4-6% - Darstellung eines kontinuierlichen Phänomens: Zuordnung einer Signatur zu einem Wertebereich Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

5 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Klassenbildung Manual Natural Breaks (Jenks) Quantile Equal Interval Standard Deviation Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

6 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Klassenbildung Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

7 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Klassenbildung Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

8 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

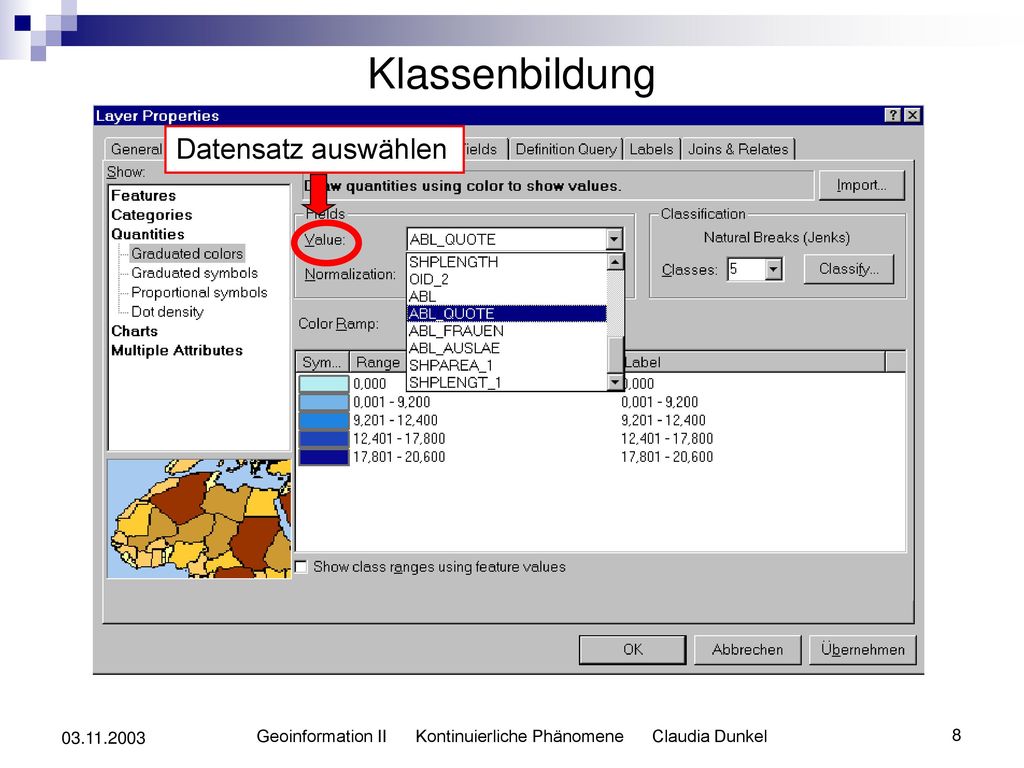

Klassenbildung Datensatz auswählen Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

9 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Klassenbildung Klassenzahl Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

10 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Klassenbildung Klassifikation einstellen Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

11 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Klassifikation einstellen Klassenbildung Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

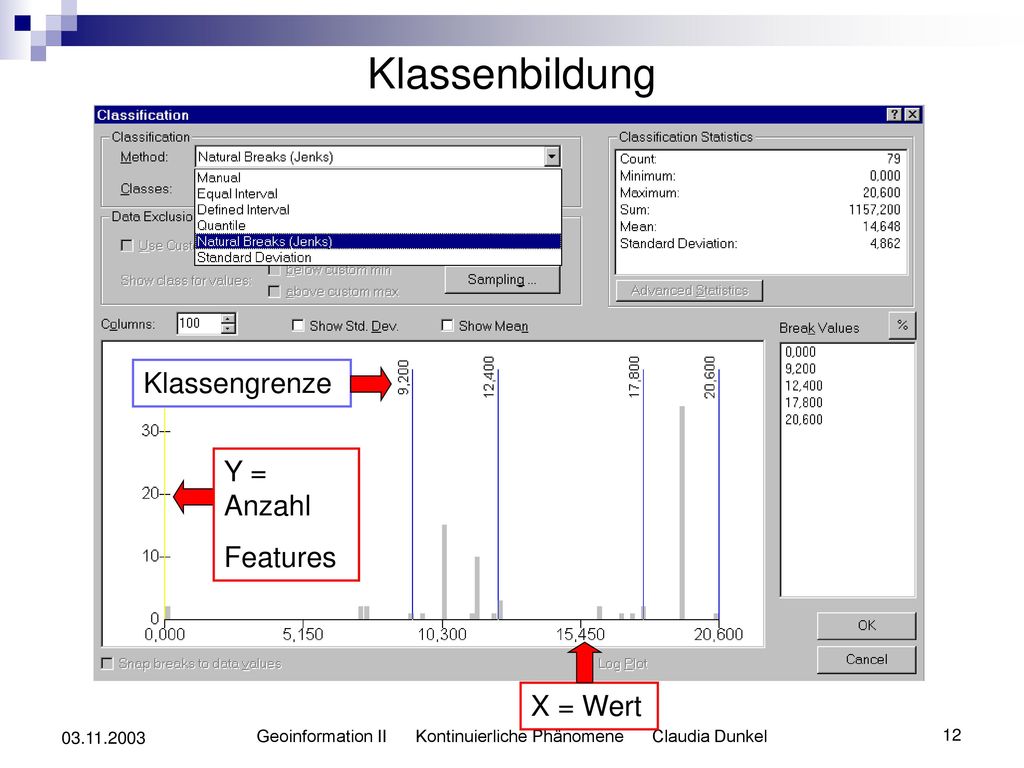

12 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Klassenbildung Klassengrenze Y = Anzahl Features X = Wert Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

13 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Klassenbildung Manual Natural Breaks (Jenks) Quantile Equal Interval Standard Deviation Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

14 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Manual Klassengrenzen werden von Hand eingegeben eigene Kriterien Grenzen: möglichst glatte Werte Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

15 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Manual Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

16 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Manual Obere Klassengrenze angeben Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

17 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Manual Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

18 Natural Breaks (Jenks)
Klassengrenze (Break) bei großen Datensprüngen Klassen berücksichtigen natürliche Verteilung Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

19 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Natural Breaks Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

20 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Natural Breaks Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

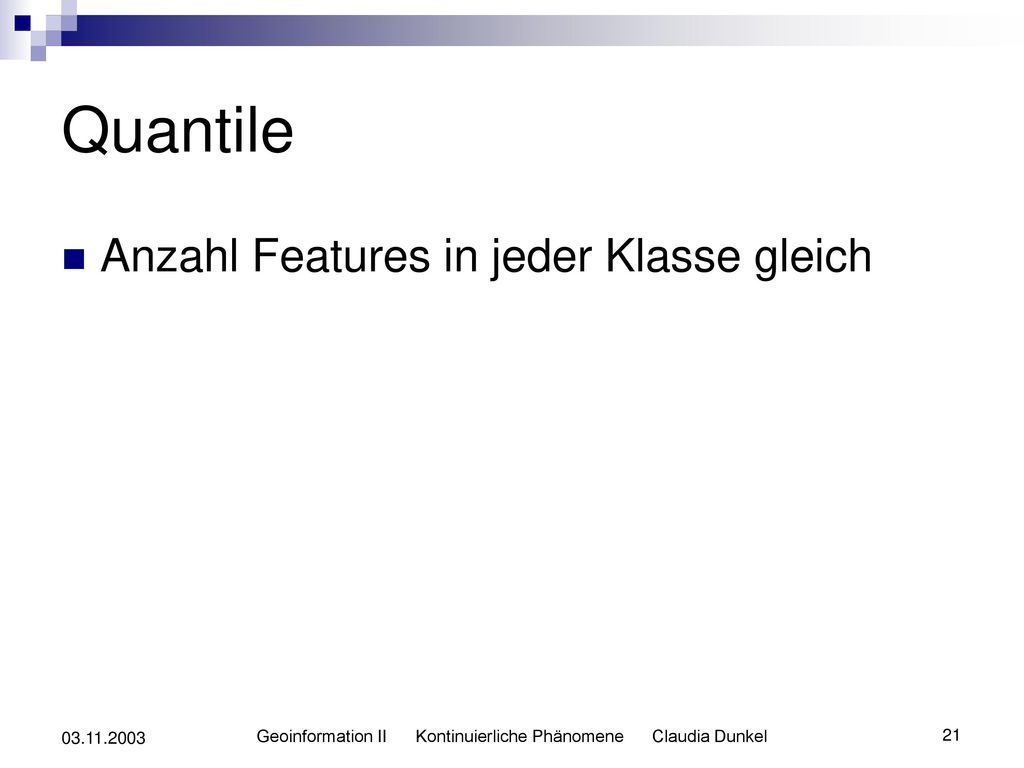

21 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Quantile Anzahl Features in jeder Klasse gleich Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

22 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Quantile Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

23 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Quantile Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

24 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Equal Interval Intervalle der Klassen sind gleich groß Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

25 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Equal Interval Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

26 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Equal Interval Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

27 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Standard Deviation Bildung des Mittelwerts Klassengrenzen durch Addition oder Subtraktion der Standardabweichung vom Mittelwert Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

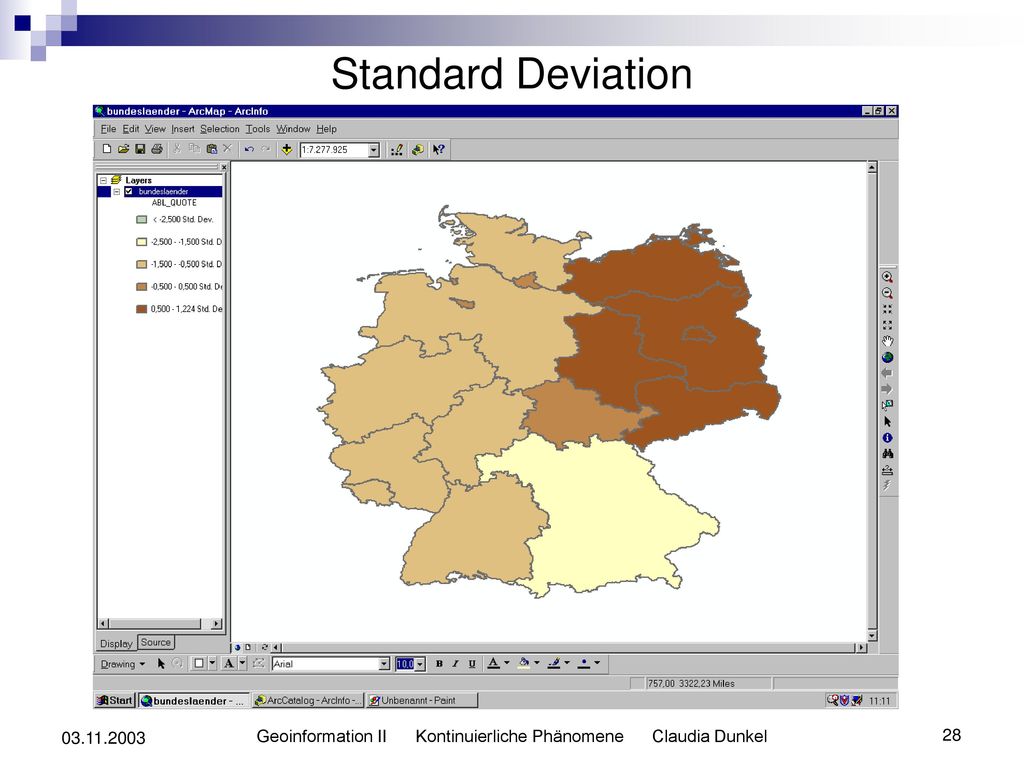

28 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Standard Deviation Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

29 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Standard Deviation Mittelwert Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

30 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Standard Deviation Standardabweichung Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

31 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Standard Deviation Farbschattierungen Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

32 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Lineare Verteilung Unregelmäßige Verteilung Quantile Equal Interval Standard Deviation Natural Breaks Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

33 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Aufgabe 1 Öffne die Datei D:\Gis-Data\ESRI\europe\demogrph\country.shp Visualisiere die absolute Bevölkerung Variiere die Color Ramps (Schattierungen) und die Anzahl und Aufteilung der Klassen Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

34 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Aufgabe 1 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

35 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Aufgabe 1 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

36 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Aufgabe 1 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

37 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Farbkonventionen £ 6 Klassen: eine Farbe Warme Farben hohe Klassen min max > 6 Klassen: 2-3 Farben Kalte Farben niedrige Klassen Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

38 Farben müssen sich von einander abheben!
Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

39 Farbverläufe verwenden!
Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

40 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

41 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Klassenanzahl Die Anzahl der Klassen kann variiert werden Min 4 Klassen Max 7 Klassen Bahrenberg: Klassenzahl =1+3,32*log(Anzahl Elemente) Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

42 Beschriftung der Klassengrenzen
Mit Zahlen Mit Worten (Map rank): low-high Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

43 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Beschriftung Beschriftung Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

44 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Darstellungsformen Graduated Colors Graduated Symbols Proportional Symbols Dot Density Map Pie Chart Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

45 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Graduated Colors Visualisierung der Klassen durch Farbschattierungen min max Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

46 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Graduated Colors Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

47 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Graduated Colors Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

48 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Graduated Colors Farbschattierungen Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

49 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Graduated Symbols Jeder Klasse wird ein Symbol zugeordnet Symbol wird mit aufsteigender Klasse größer 1-10 11-20 21-30 31-40 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

50 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Graduated Symbols Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

51 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Graduated Symbols Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

52 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Graduated Symbols Min/Max Symbolgröße Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

53 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Graduated Symbols Symboleinstellungen Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

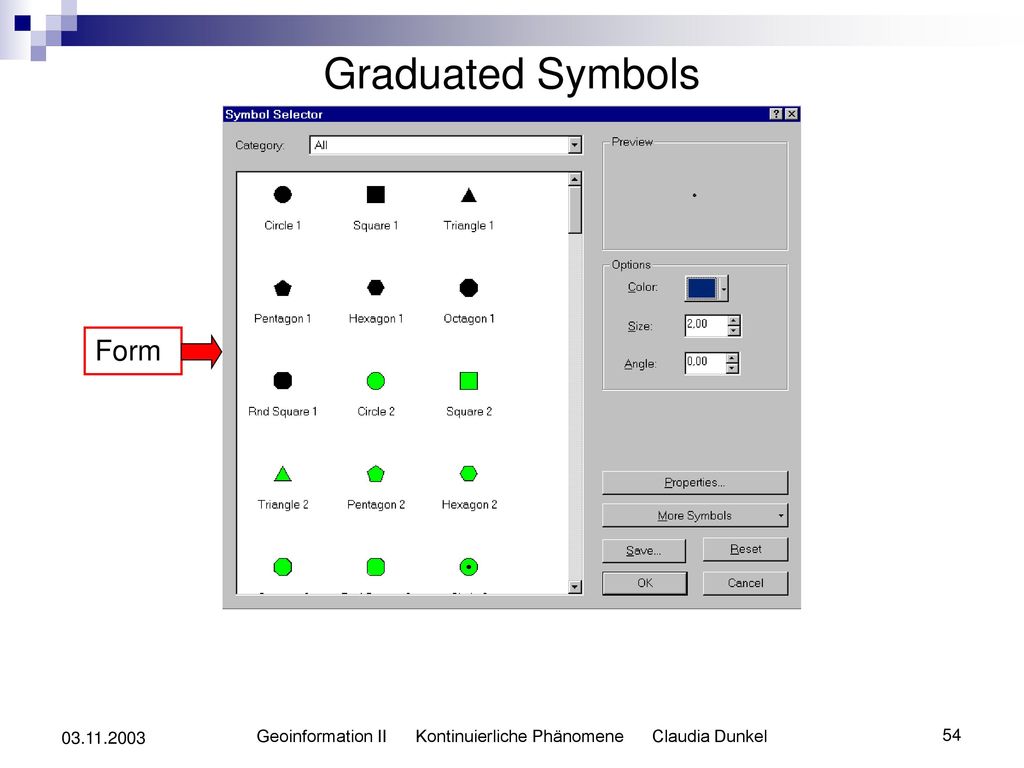

54 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Graduated Symbols Form Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

55 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Graduated Symbols Farbe Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

56 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Graduated Symbols Größe Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

57 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Proportional Symbols Jedem Attributwert wird ein Symbol zugeordet Größe des Symbols proportional zum Attributwert 10 20 30 40 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

58 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Proportional Symbols Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

59 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Proportional Symbols Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

60 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Proportional Symbols Minimale Symbolgröße Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

61 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Proportional Symbols Anzahl der Symbole in der Legende Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

62 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Dot Density Map Jeder Punkt repräsentiert bestimmte Anzahl Features Punkte sind zufällig verteilt Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

63 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Dot Density Map Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

64 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Dot Density Map Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

65 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Dot Density Map Datensatz wählen Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

66 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Dot Density Map Symbolgröße Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

67 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Dot Density Map Werte pro Symbol Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

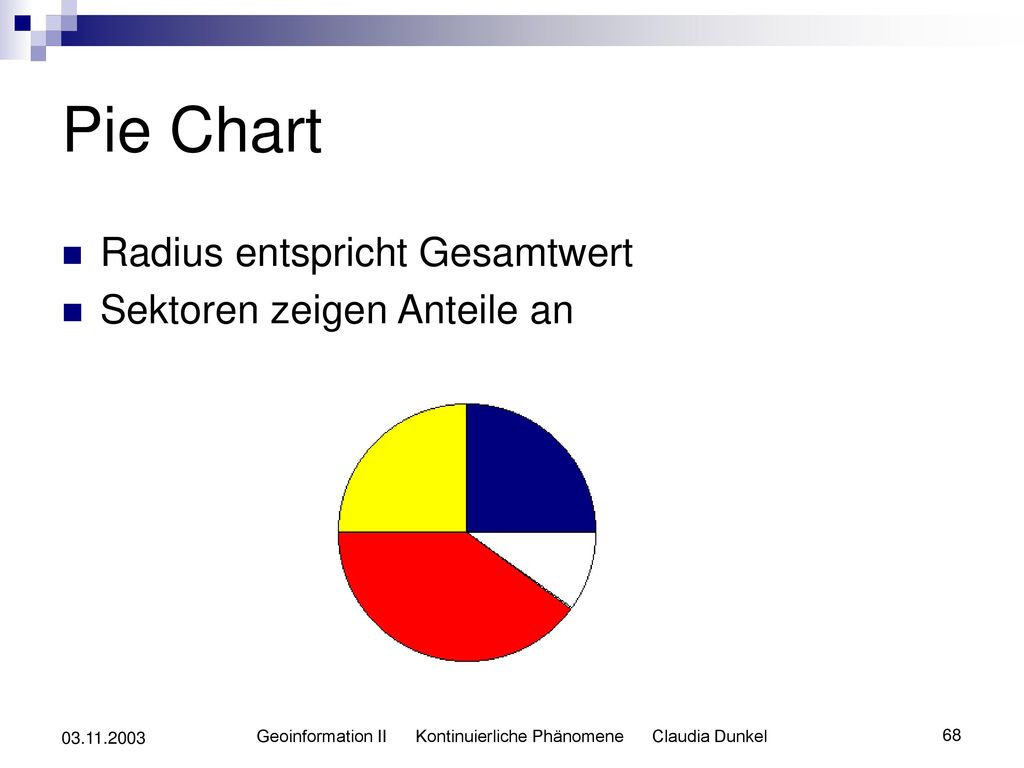

68 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Pie Chart Radius entspricht Gesamtwert Sektoren zeigen Anteile an Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

69 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Pie Chart Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

70 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Pie Chart Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

71 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Pie Chart Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

72 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Pie Chart Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

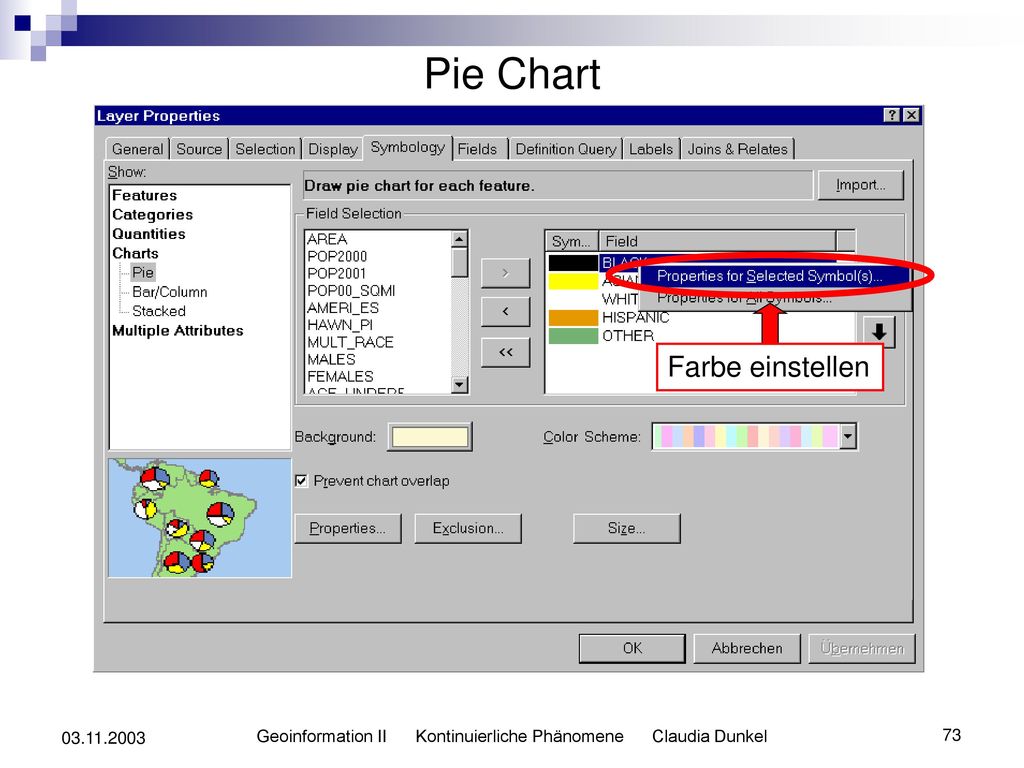

73 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Pie Chart Farbe einstellen Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

74 Verhältnisse darstellen
Absolute Werte werden in Bezug zu Werten anderer Attribute gesetzt z.B. Bevölkerungsdichte (Abs. Bevölkerung/Fläche) Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

75 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Bevölkerungsdichte Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

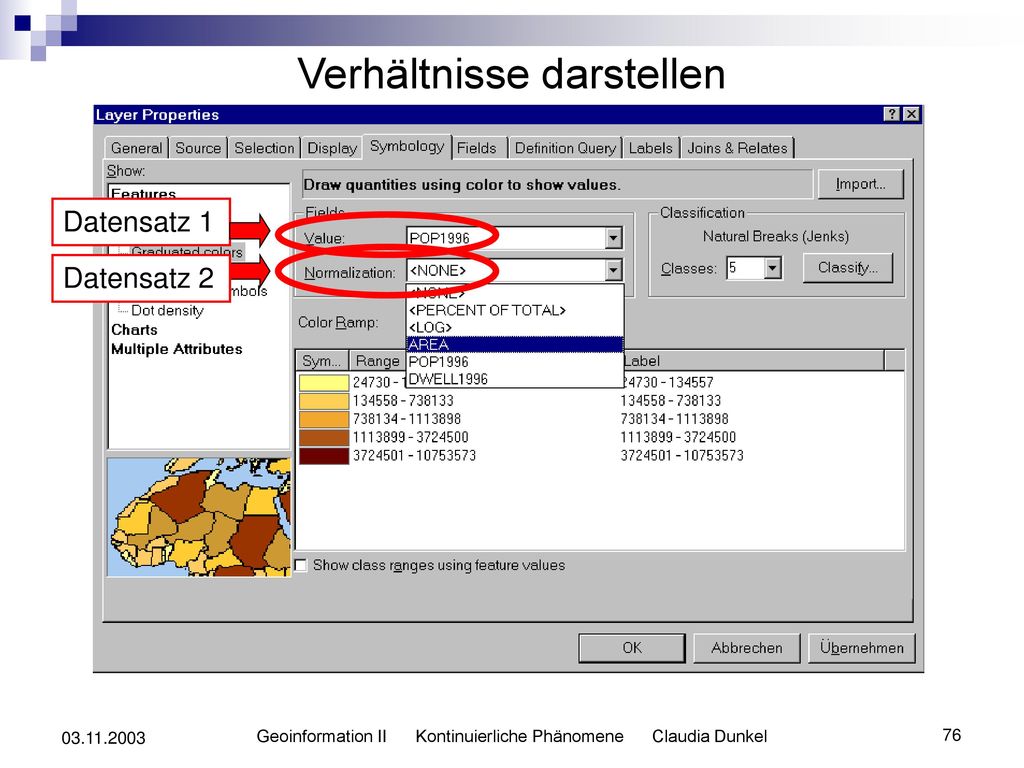

76 Verhältnisse darstellen
Datensatz 1 Datensatz 2 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

77 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Aufgabe 2 Erstelle eine Karte, die den Anteil der 0-14 Jährigen bezüglich der Einwohnerzahl wiedergibt. Verwende für die Darstellung Graduated Symbols Welche Klassenaufteilung bietet sich hier an? Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

78 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Aufgabe 2 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

79 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Aufgabe 2 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

80 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Aufgabe 2 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

81 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Aufgabe 2 Natural Breaks Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

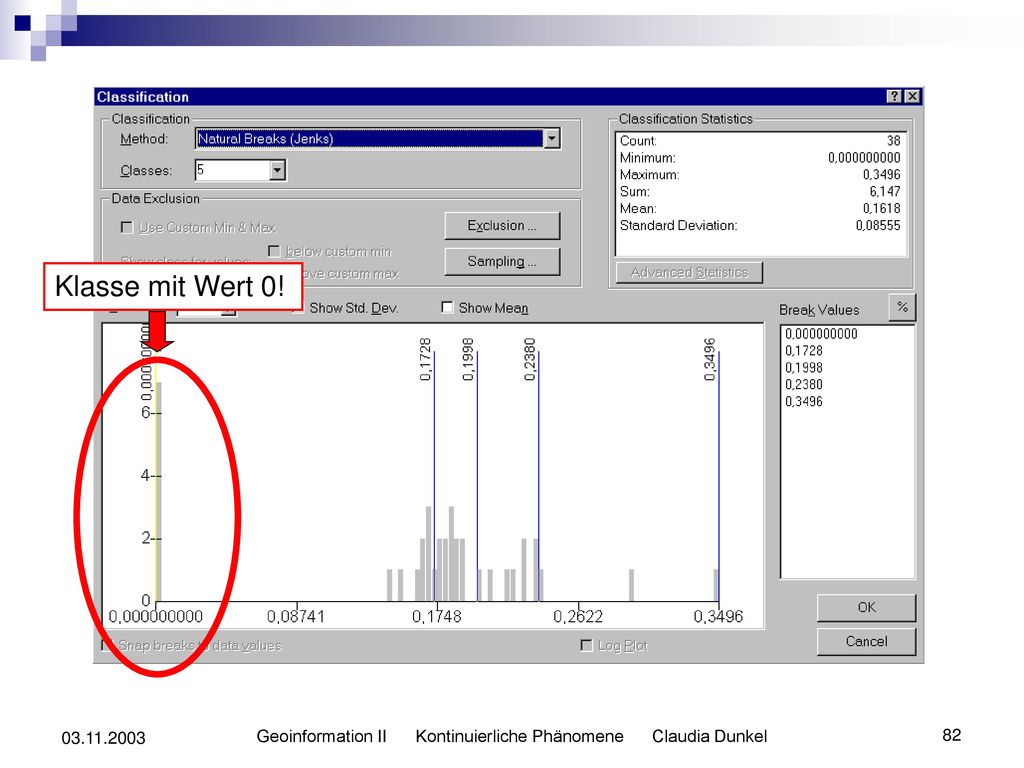

82 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Klasse mit Wert 0! Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

83 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

84 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Daten ausschließen Ausreißer und Features von denen keine Daten vorliegen, können aus der Darstellung ausgeschlossen werden Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

85 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Daten ausschließen Daten ausschließen Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

86 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Daten ausschließen Datensatz wählen Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

87 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Daten ausschließen Operator Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

88 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Daten ausschließen Wert, der ausgeschlossen werden soll Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

89 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Daten ausschließen Bedingung Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

90 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Daten ausschließen Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

91 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Daten ausschließen 2. Layer Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

92 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
Literatur Dickmann, Frank; Zehner,Klaus. Das Geographische Seminar. Computerkartographie und GIS, 2. Auflage. Braunschweig: Westermann Schulbuchverlag GmbH, 2001 Mitchell, Andy. The ESRI Guide to GIS Analysis Volume 1: Geographic Patterns & Relationships. ESRI Press, 1999 Minami, Michael u. a. Using ArcMap. Redlands: Environmental Systems Research Institute, Inc., 2000 Geoinformation II Kontinuierliche Phänomene Claudia Dunkel

93 Vielen Dank für eure Aufmerksamkeit!
Geoinformation II Kontinuierliche Phänomene Claudia Dunkel
