1 Bauprojekt Feinstaubsensor
Bau eines Feinstaubsensors, der in ein Netzwerk von Messstationen eingebunden wird. Thomas Rudolph

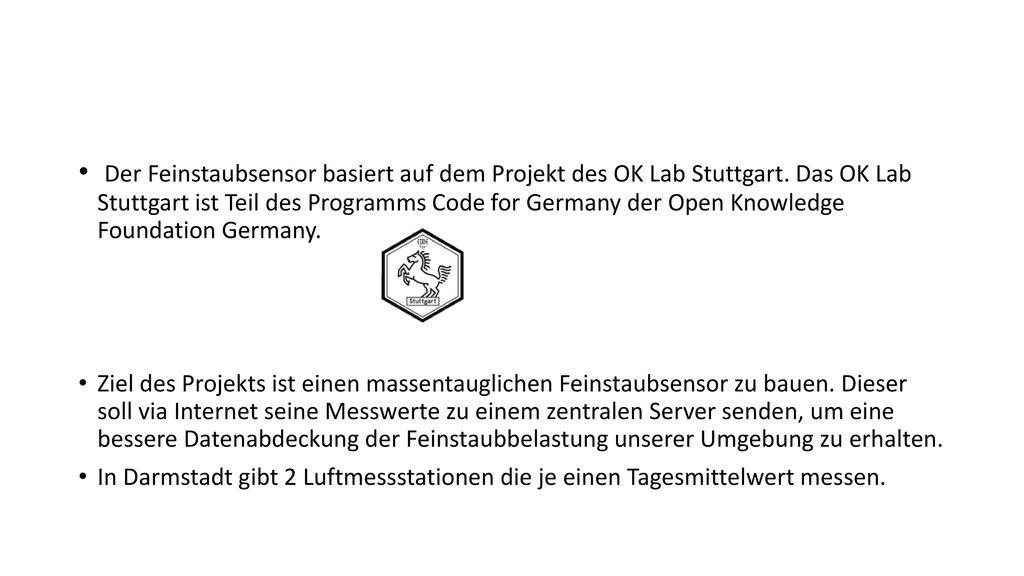

2 Der Feinstaubsensor basiert auf dem Projekt des OK Lab Stuttgart
Der Feinstaubsensor basiert auf dem Projekt des OK Lab Stuttgart. Das OK Lab Stuttgart ist Teil des Programms Code for Germany der Open Knowledge Foundation Germany. Ziel des Projekts ist einen massentauglichen Feinstaubsensor zu bauen. Dieser soll via Internet seine Messwerte zu einem zentralen Server senden, um eine bessere Datenabdeckung der Feinstaubbelastung unserer Umgebung zu erhalten. In Darmstadt gibt 2 Luftmessstationen die je einen Tagesmittelwert messen.

3 Das Hetzstück ist der Nova Partikelsensor
Das Hetzstück ist der Nova Partikelsensor. Mit einer optischen Massenbestimmung wird die Feinstaubmenge bestimmt. Er arbeitet nach dem Laser-Streulichtverfahren, bei dem die Intensität und der Streuwinkel des Laseserlichts an Partikeln des Größenbereichs von einigen 100nm bis zu einigen 10um gemessen wird. Anhand dieser Parameter erfolgt eine Größen- Klassifikation der Partikel in die Größenstandards PM10 (< 10µm), PM2.5(<2.5µm) . Durch entsprechende Zählung der Partikel in diesen Klassen werden schließlich die Zählraten mit Hilfe einer vom Hersteller kalibrierten und im Sensor gespeicherten Funktion auf Massenkonzentrationen abgebildet.

4 Arduino Minicomputer Sensor für Temperatur und Luftfeuchtigkeit

5 Aufbau: Software auf NodeMCU installieren WLAN Zugangsdaten in NodeMCU eingeben Alle Teile nach Schaltplan anschließen In Rohr einsetzen Testlauf vor Montage an Hauswand

6 Livevorführung

7 Dabei zu beachten: es wird ein WLAN in der Nähe des Sensors benötigt, außerdem eine Steckdose fürs Netzteil. die ID des Sensors (Seriennummer) auslesen, die müssen wir in eine Listen für den Server eintragen, damit Ihr senden dürft Eure GEO-Daten oder die Adresse, wo er positioniert wird (mit Stockwerk und Verkehrslage) Bild machen, wenn er montiert ist

8 Kosten: 40 € heute zu bezahlen oder bis zum 05.10. überweisen

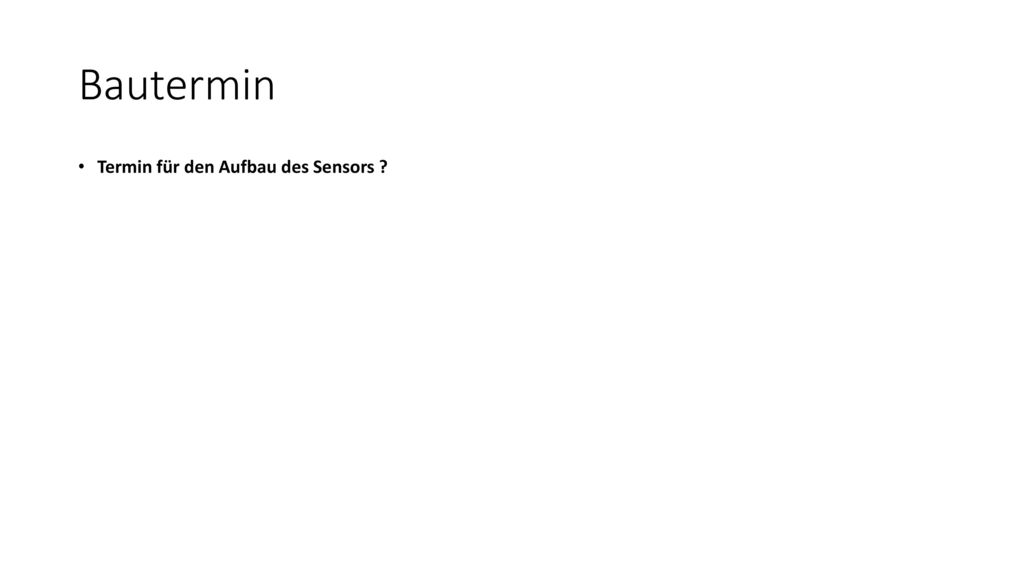

9 Bautermin Termin für den Aufbau des Sensors ?
Vorschlag am nächsten Donnerstag des OV Abends oder Samstag oder :00 Uhr oder Freitag den oder :00 Uhr

10 Selbst zu beschaffende Teile
Einkaufsliste – USB Kabel z.B: flach 5m Micro-USB – Steckernetzteil USB ( Alternativ Powerbank zum testen) – kleine Kabelbinder – Schlauch, durchsichtig, Durchmesser 6 mm (Baumarkt) – Wetterschutz, Marley Silent HT Bogen (DN 75 87° Baumarkt) 2 Stück
