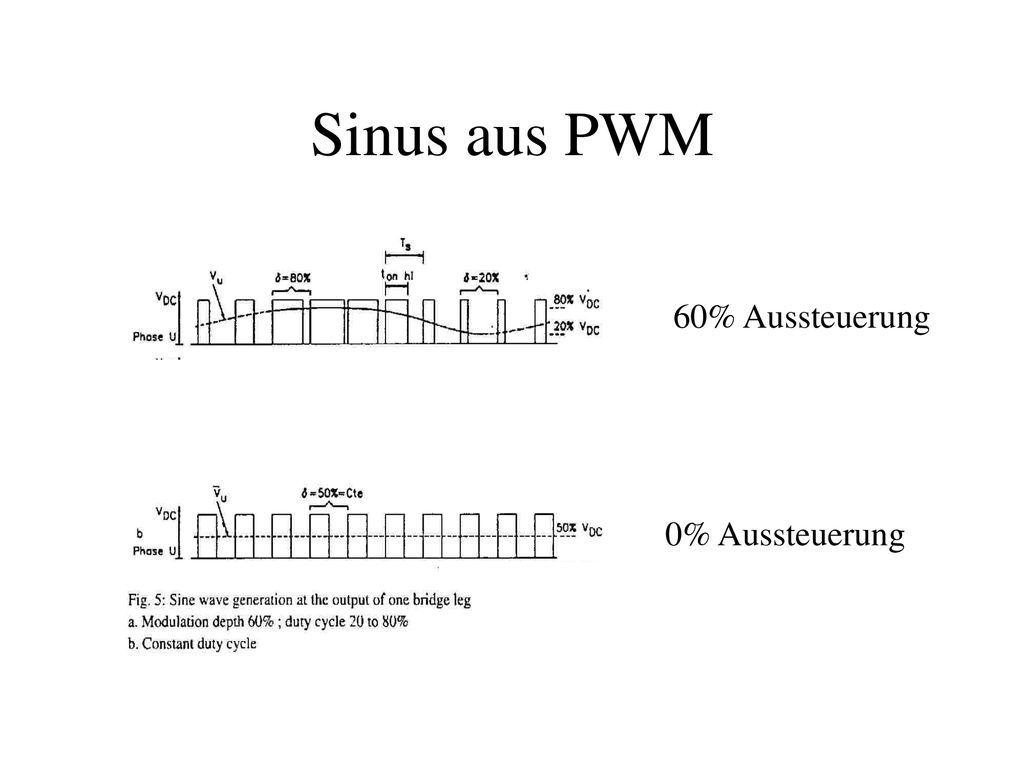

1 Sinus aus PWM 60% Aussteuerung 0% Aussteuerung

2 Software Hinweis: Die Sinus-Tabelle fehlt noch Index1 = 0 Do Waitms 2
Ccl1=Lookup(index1,Sin_tab) Index1 = Index1 + 1 P5.1 = P1.1 Loop End Index1 = 0 Crcl = &H 'Der Reload-Wert ist Crch = &HFF ' FF00 fuer T = 256 us Cch1 = &HFF 'High Byte des Compare-Reg fest T2con = &B 'setzt T2R1 und T2I0 in T2CON Ccen = &B 'Compare fuer cc1freigegeben Hinweis: Die Sinus-Tabelle fehlt noch

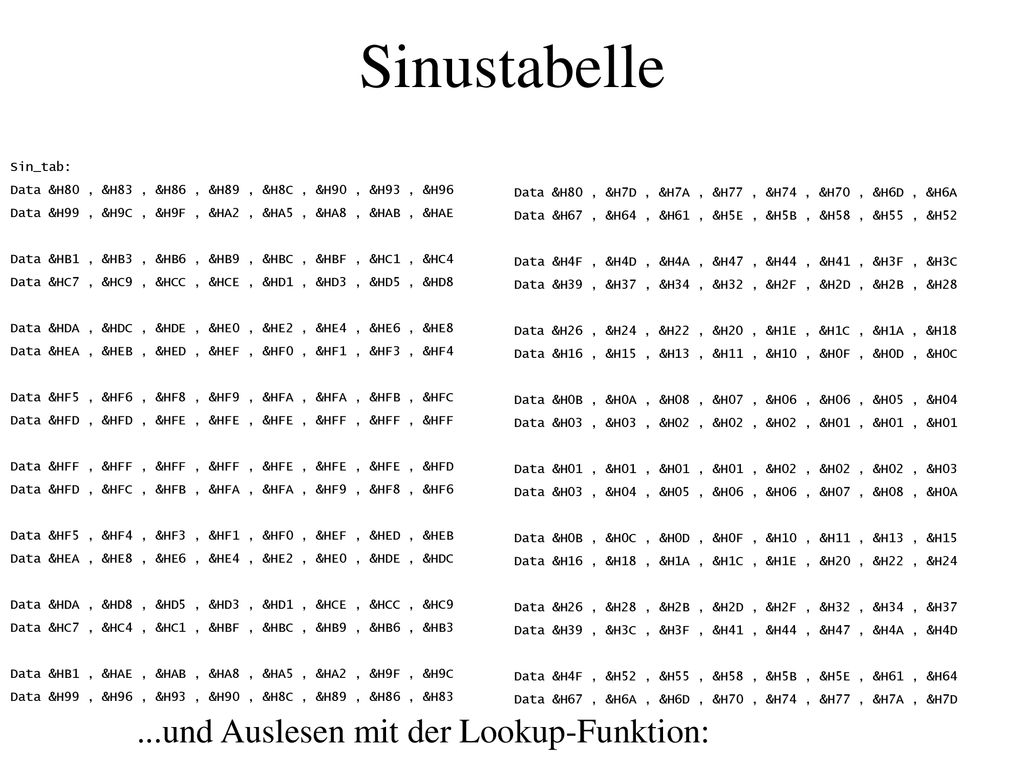

3 Sinustabelle ...und Auslesen mit der Lookup-Funktion: Sin_tab:
Data &H80 , &H83 , &H86 , &H89 , &H8C , &H90 , &H93 , &H96 Data &H99 , &H9C , &H9F , &HA2 , &HA5 , &HA8 , &HAB , &HAE Data &HB1 , &HB3 , &HB6 , &HB9 , &HBC , &HBF , &HC1 , &HC4 Data &HC7 , &HC9 , &HCC , &HCE , &HD1 , &HD3 , &HD5 , &HD8 Data &HDA , &HDC , &HDE , &HE0 , &HE2 , &HE4 , &HE6 , &HE8 Data &HEA , &HEB , &HED , &HEF , &HF0 , &HF1 , &HF3 , &HF4 Data &HF5 , &HF6 , &HF8 , &HF9 , &HFA , &HFA , &HFB , &HFC Data &HFD , &HFD , &HFE , &HFE , &HFE , &HFF , &HFF , &HFF Data &HFF , &HFF , &HFF , &HFF , &HFE , &HFE , &HFE , &HFD Data &HFD , &HFC , &HFB , &HFA , &HFA , &HF9 , &HF8 , &HF6 Data &HF5 , &HF4 , &HF3 , &HF1 , &HF0 , &HEF , &HED , &HEB Data &HEA , &HE8 , &HE6 , &HE4 , &HE2 , &HE0 , &HDE , &HDC Data &HDA , &HD8 , &HD5 , &HD3 , &HD1 , &HCE , &HCC , &HC9 Data &HC7 , &HC4 , &HC1 , &HBF , &HBC , &HB9 , &HB6 , &HB3 Data &HB1 , &HAE , &HAB , &HA8 , &HA5 , &HA2 , &H9F , &H9C Data &H99 , &H96 , &H93 , &H90 , &H8C , &H89 , &H86 , &H83 Data &H80 , &H7D , &H7A , &H77 , &H74 , &H70 , &H6D , &H6A Data &H67 , &H64 , &H61 , &H5E , &H5B , &H58 , &H55 , &H52 Data &H4F , &H4D , &H4A , &H47 , &H44 , &H41 , &H3F , &H3C Data &H39 , &H37 , &H34 , &H32 , &H2F , &H2D , &H2B , &H28 Data &H26 , &H24 , &H22 , &H20 , &H1E , &H1C , &H1A , &H18 Data &H16 , &H15 , &H13 , &H11 , &H10 , &H0F , &H0D , &H0C Data &H0B , &H0A , &H08 , &H07 , &H06 , &H06 , &H05 , &H04 Data &H03 , &H03 , &H02 , &H02 , &H02 , &H01 , &H01 , &H01 Data &H01 , &H01 , &H01 , &H01 , &H02 , &H02 , &H02 , &H03 Data &H03 , &H04 , &H05 , &H06 , &H06 , &H07 , &H08 , &H0A Data &H0B , &H0C , &H0D , &H0F , &H10 , &H11 , &H13 , &H15 Data &H16 , &H18 , &H1A , &H1C , &H1E , &H20 , &H22 , &H24 Data &H26 , &H28 , &H2B , &H2D , &H2F , &H32 , &H34 , &H37 Data &H39 , &H3C , &H3F , &H41 , &H44 , &H47 , &H4A , &H4D Data &H4F , &H52 , &H55 , &H58 , &H5B , &H5E , &H61 , &H64 Data &H67 , &H6A , &H6D , &H70 , &H74 , &H77 , &H7A , &H7D ...und Auslesen mit der Lookup-Funktion:

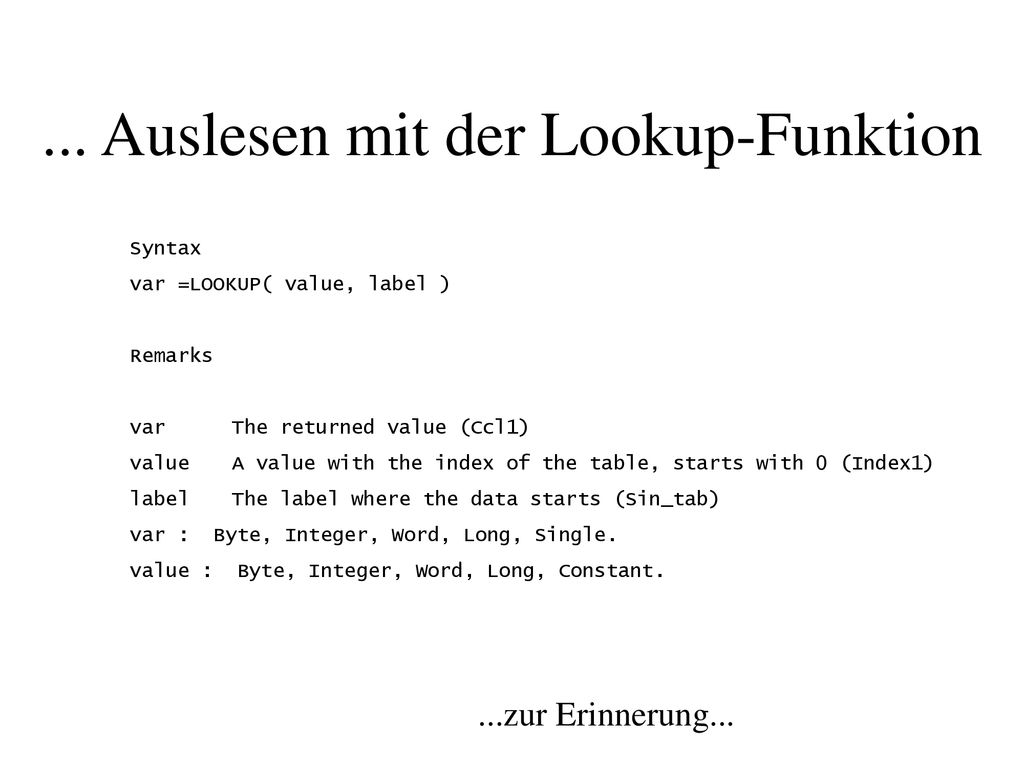

4 ... Auslesen mit der Lookup-Funktion
Syntax var =LOOKUP( value, label ) Remarks var The returned value (Ccl1) value A value with the index of the table, starts with 0 (Index1) label The label where the data starts (Sin_tab) var : Byte, Integer, Word, Long, Single. value : Byte, Integer, Word, Long, Constant. ...zur Erinnerung...

5 E Unser Arbeitsplatz Entwicklungssystem Windows Zielsystem Zielsystem
Entwicklungssystem Windows Office Orcad Bascom RKit E Com1 Zielsystem Monitorprogramm im EPROM Anwenderprogramm im Progamm-RAM (!) externe Variablen im externen RAM `517A St1 externer Speicher Portanschlüsse, diverse Pins Ein-/Ausgabe-Peripherie

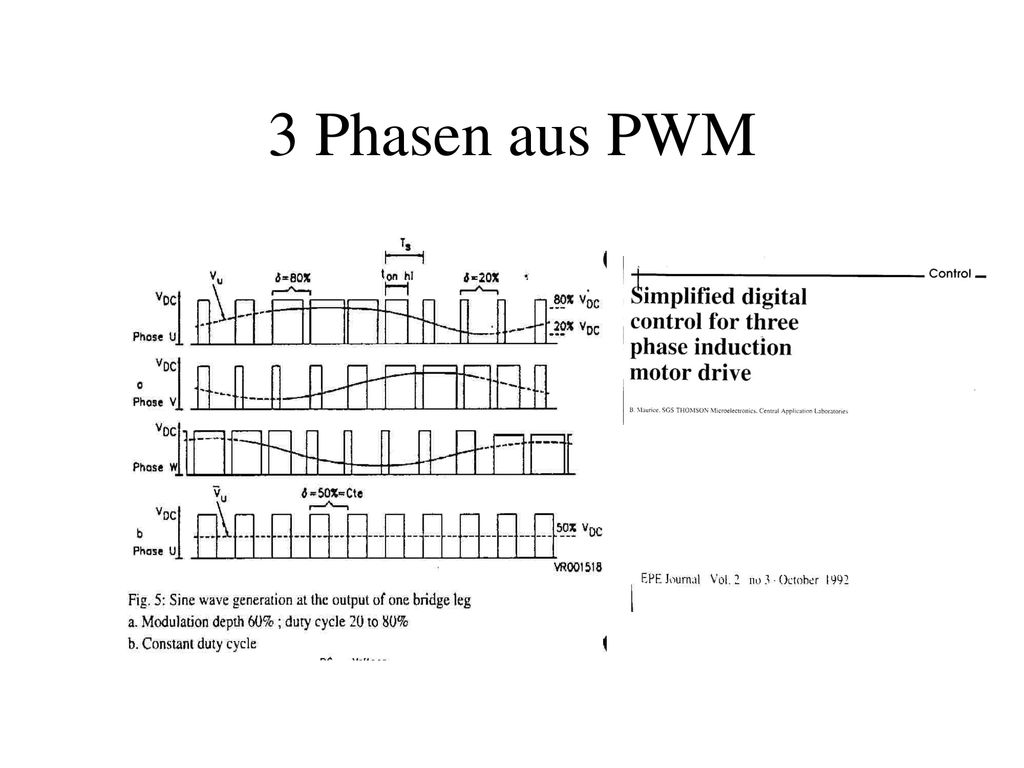

6 3 Phasen aus PWM

7 Grundwellen-Darstellung

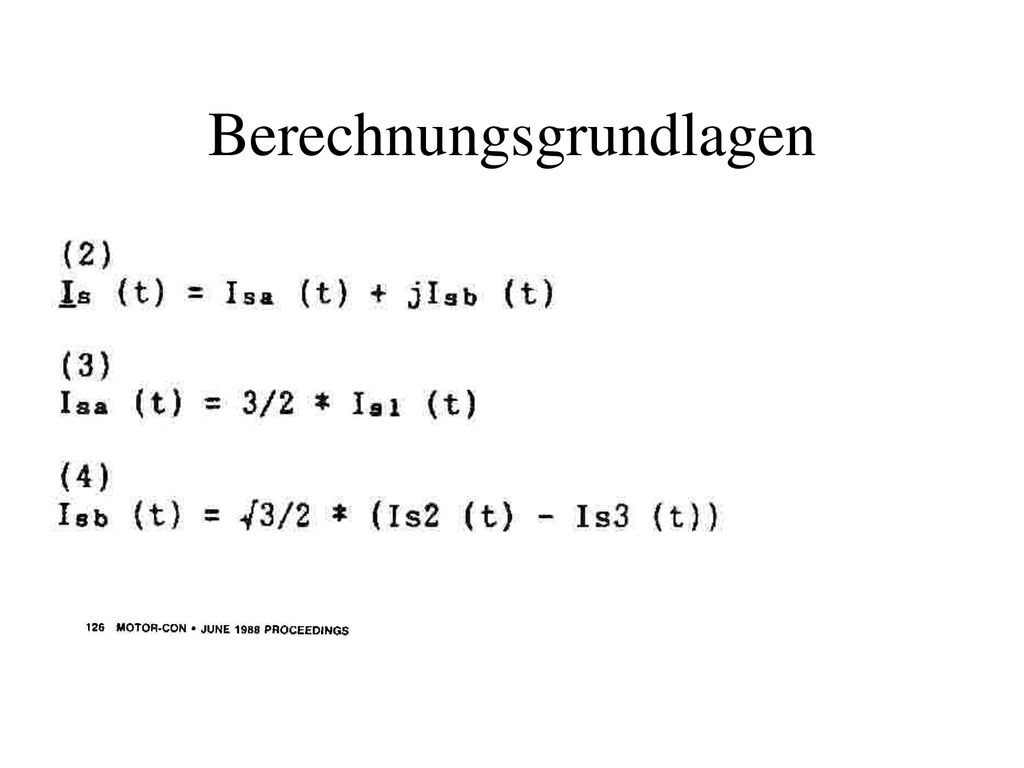

8 Berechnungsgrundlagen

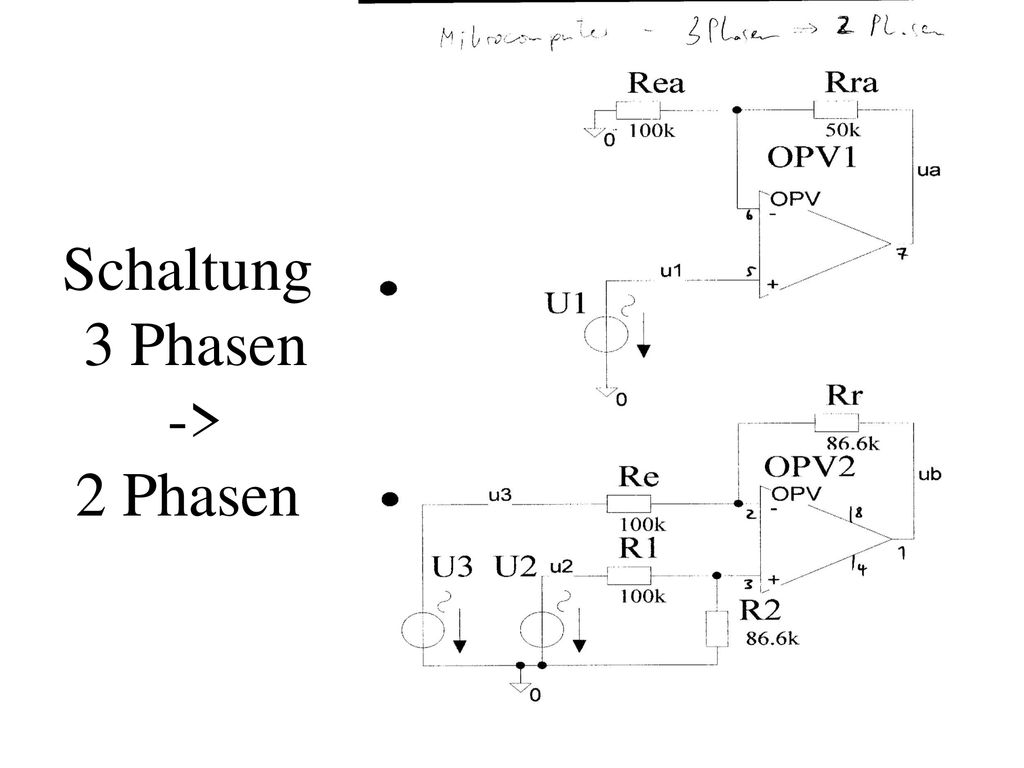

9 Schaltung 3 Phasen -> 2 Phasen
