MINAPSO Meeting Simulationsergebnisse von einem numerischen raum- und zeitdiskreten Logistik-Modell F. Schreiber, D. Erni Allgemeine und Theoretische Elektrotechnik (ATE) Universität Duisburg-Essen, D Duisburg

2 Übersicht Rückblick Änderung der Sortierphilosophie

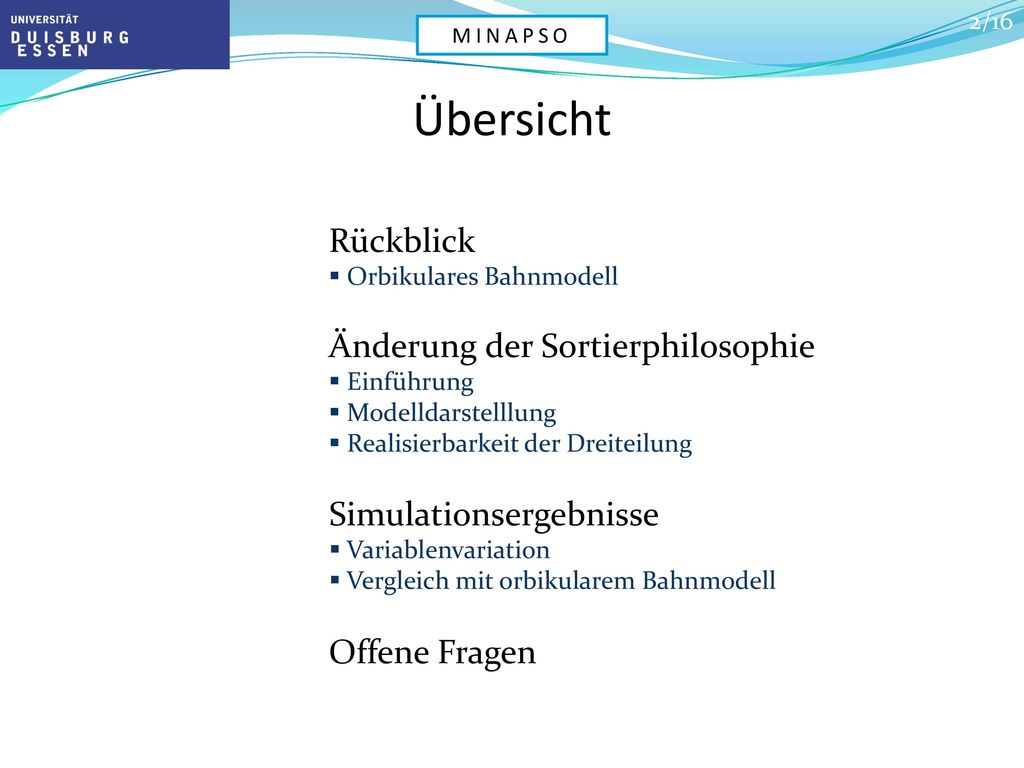

2/16 MINAPSO Übersicht Rückblick Orbikulares Bahnmodell Änderung der Sortierphilosophie Einführung Modelldarstelllung Realisierbarkeit der Dreiteilung Simulationsergebnisse Variablenvariation Vergleich mit orbikularem Bahnmodell Offene Fragen

3 Orbikulares Bahnmodell 1

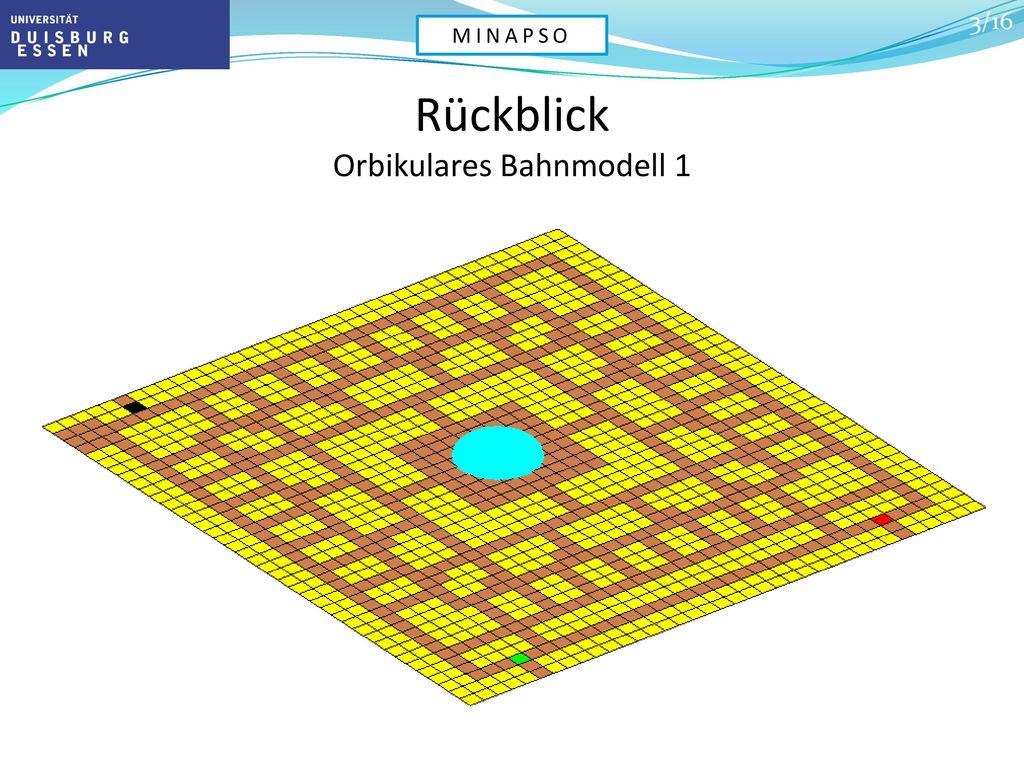

3/16 MINAPSO Rückblick Orbikulares Bahnmodell 1

4 Orbikulares Bahnmodell 2

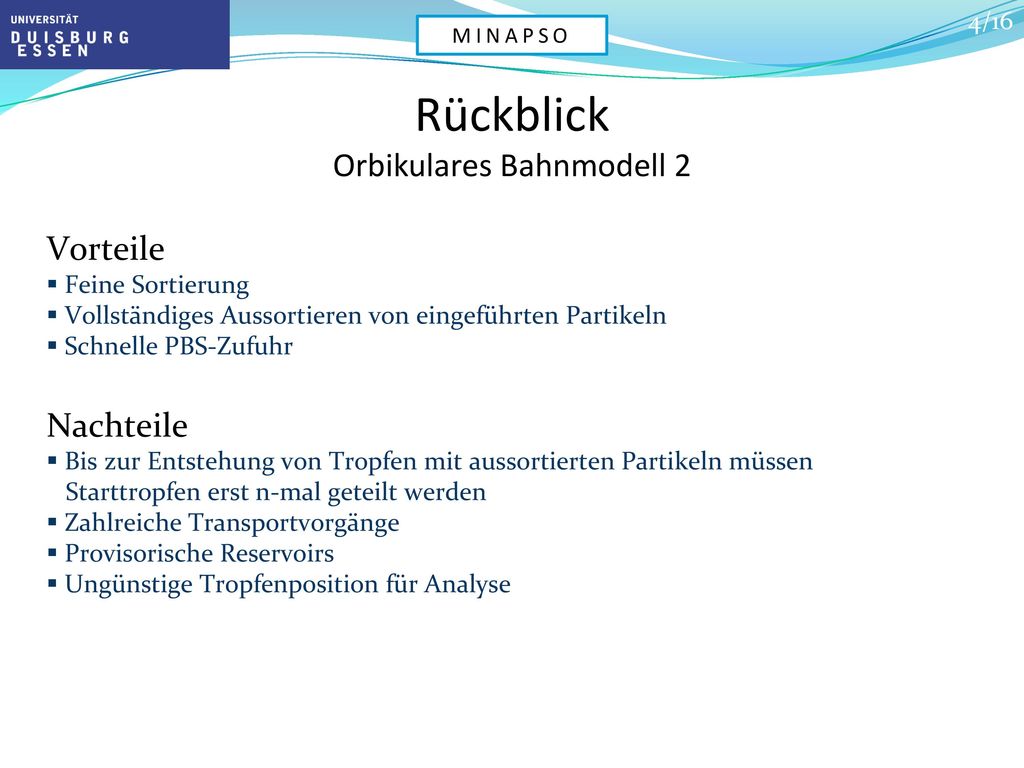

4/16 MINAPSO Rückblick Orbikulares Bahnmodell 2 Vorteile Feine Sortierung Vollständiges Aussortieren von eingeführten Partikeln Schnelle PBS-Zufuhr Nachteile Bis zur Entstehung von Tropfen mit aussortierten Partikeln müssen Starttropfen erst n-mal geteilt werden Zahlreiche Transportvorgänge Provisorische Reservoirs Ungünstige Tropfenposition für Analyse

5 Änderung der Sortierphilosophie

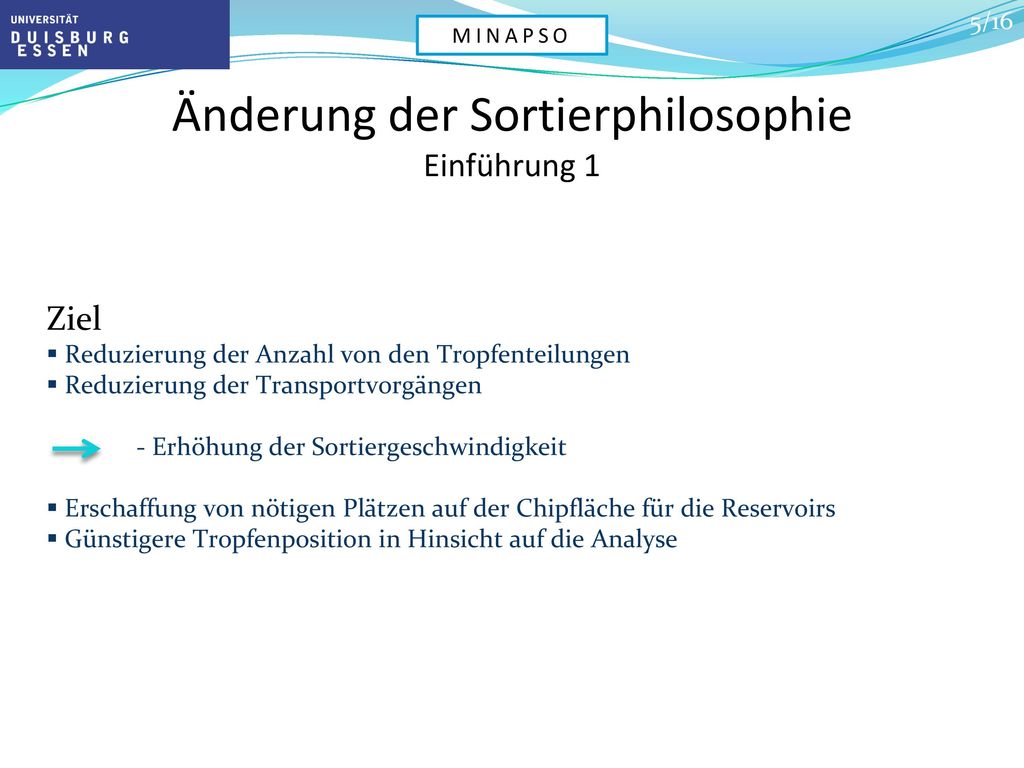

5/16 MINAPSO Änderung der Sortierphilosophie Einführung 1 Ziel Reduzierung der Anzahl von den Tropfenteilungen Reduzierung der Transportvorgängen - Erhöhung der Sortiergeschwindigkeit Erschaffung von nötigen Plätzen auf der Chipfläche für die Reservoirs Günstigere Tropfenposition in Hinsicht auf die Analyse

6 Änderung der Sortierphilosophie

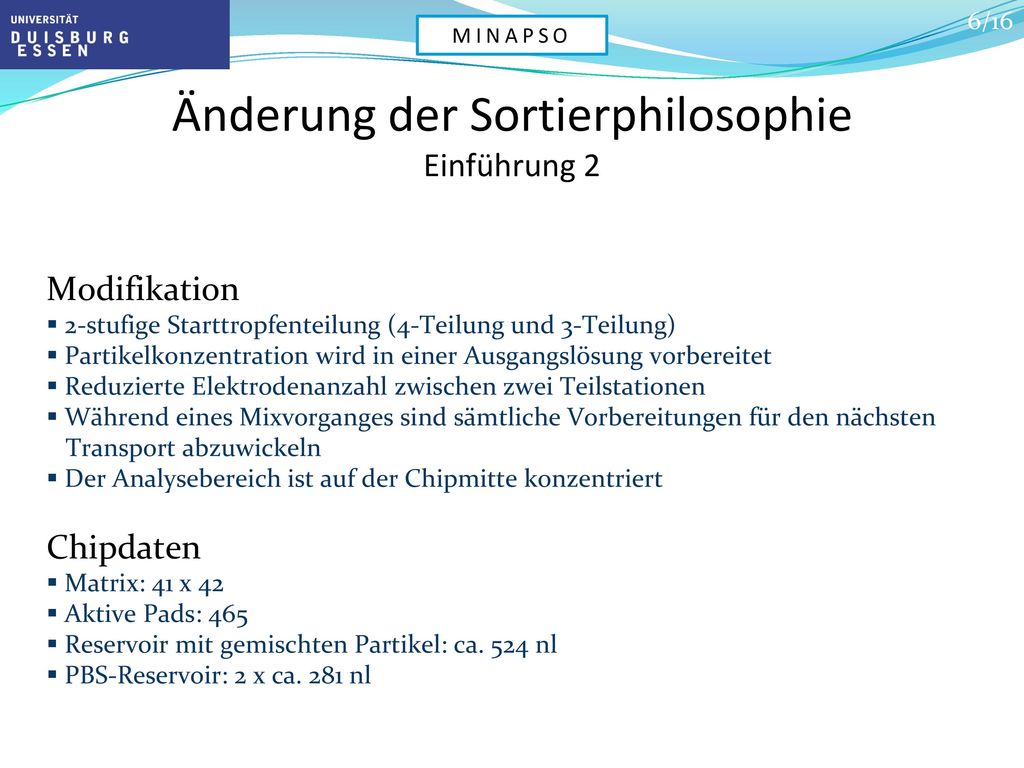

6/16 MINAPSO Änderung der Sortierphilosophie Einführung 2 Modifikation 2-stufige Starttropfenteilung (4-Teilung und 3-Teilung) Partikelkonzentration wird in einer Ausgangslösung vorbereitet Reduzierte Elektrodenanzahl zwischen zwei Teilstationen Während eines Mixvorganges sind sämtliche Vorbereitungen für den nächsten Transport abzuwickeln Der Analysebereich ist auf der Chipmitte konzentriert Chipdaten Matrix: 41 x 42 Aktive Pads: 465 Reservoir mit gemischten Partikel: ca. 524 nl PBS-Reservoir: 2 x ca. 281 nl

7 Änderung der Sortierphilosophie

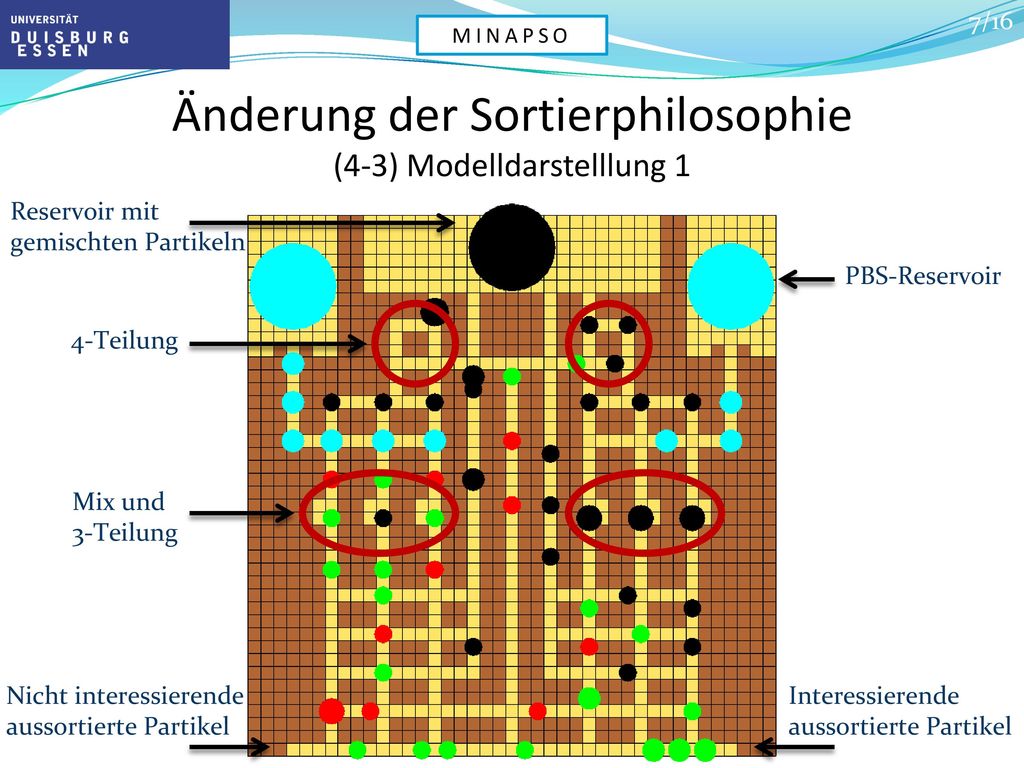

7/16 MINAPSO Änderung der Sortierphilosophie (4-3) Modelldarstelllung 1 Reservoir mit gemischten Partikeln PBS-Reservoir 4-Teilung Mix und 3-Teilung Nicht interessierende aussortierte Partikel Interessierende aussortierte Partikel

8 Änderung der Sortierphilosophie

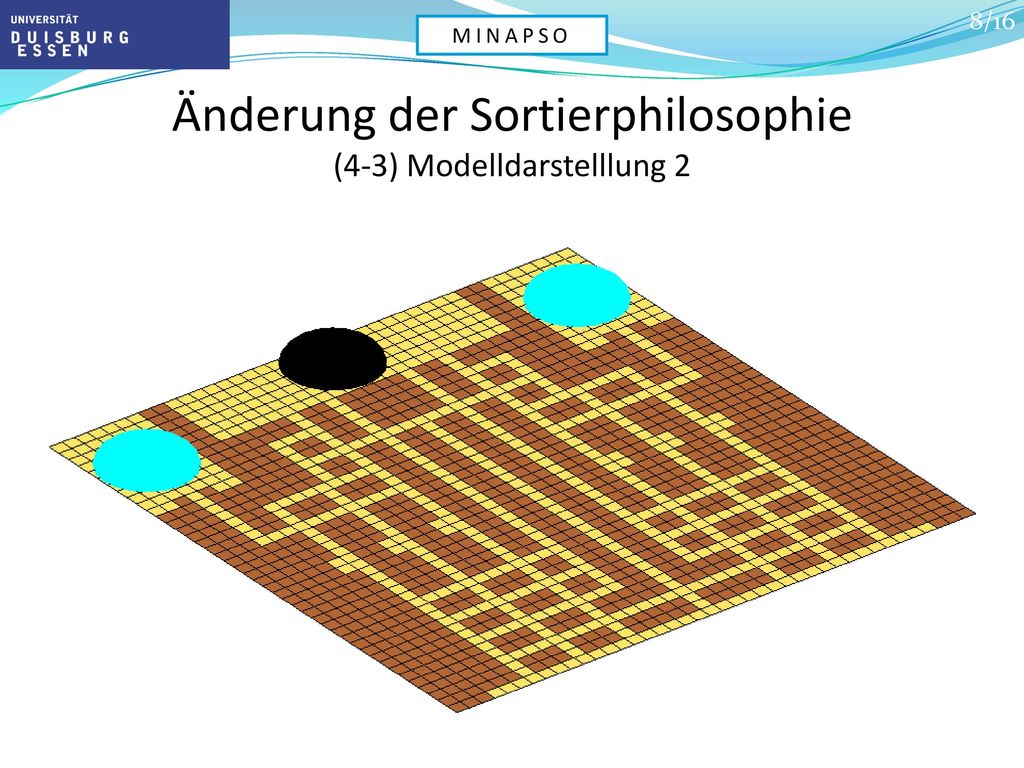

8/16 MINAPSO Änderung der Sortierphilosophie (4-3) Modelldarstelllung 2

9 Änderung der Sortierphilosophie

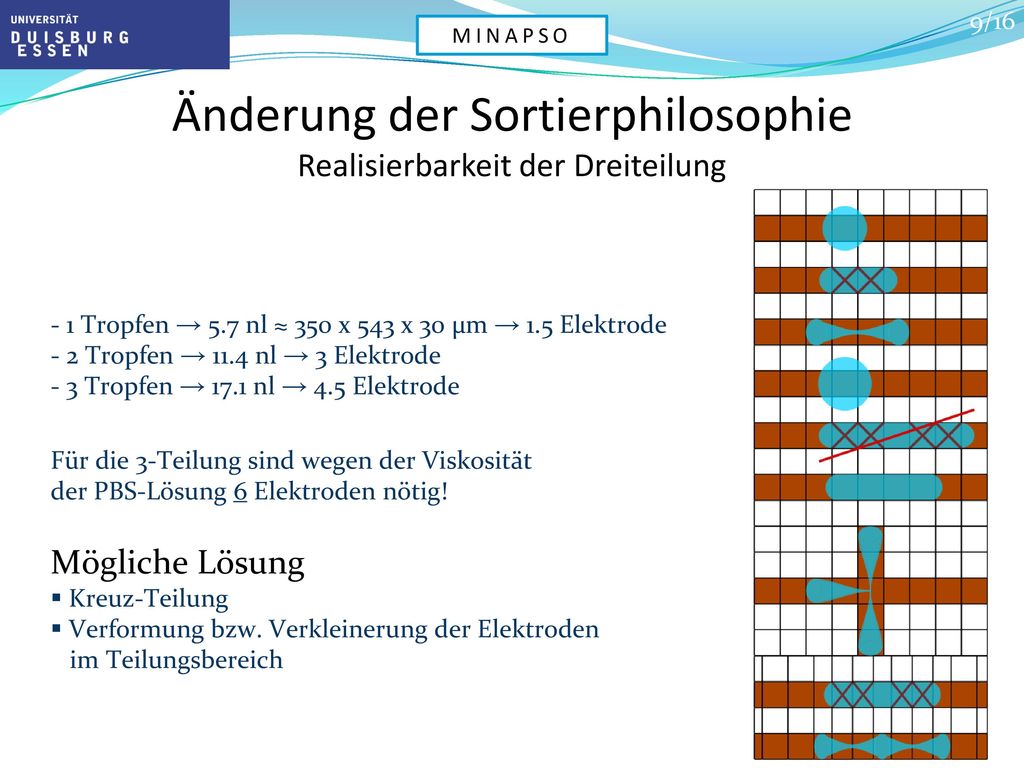

9/16 MINAPSO Änderung der Sortierphilosophie Realisierbarkeit der Dreiteilung 1 Tropfen → 5.7 nl ≈ 350 x 543 x 30 µm → 1.5 Elektrode 2 Tropfen → 11.4 nl → 3 Elektrode 3 Tropfen → 17.1 nl → 4.5 Elektrode Für die 3-Teilung sind wegen der Viskosität der PBS-Lösung 6 Elektroden nötig! Mögliche Lösung Kreuz-Teilung Verformung bzw. Verkleinerung der Elektroden im Teilungsbereich

10 Simulationsergebnisse

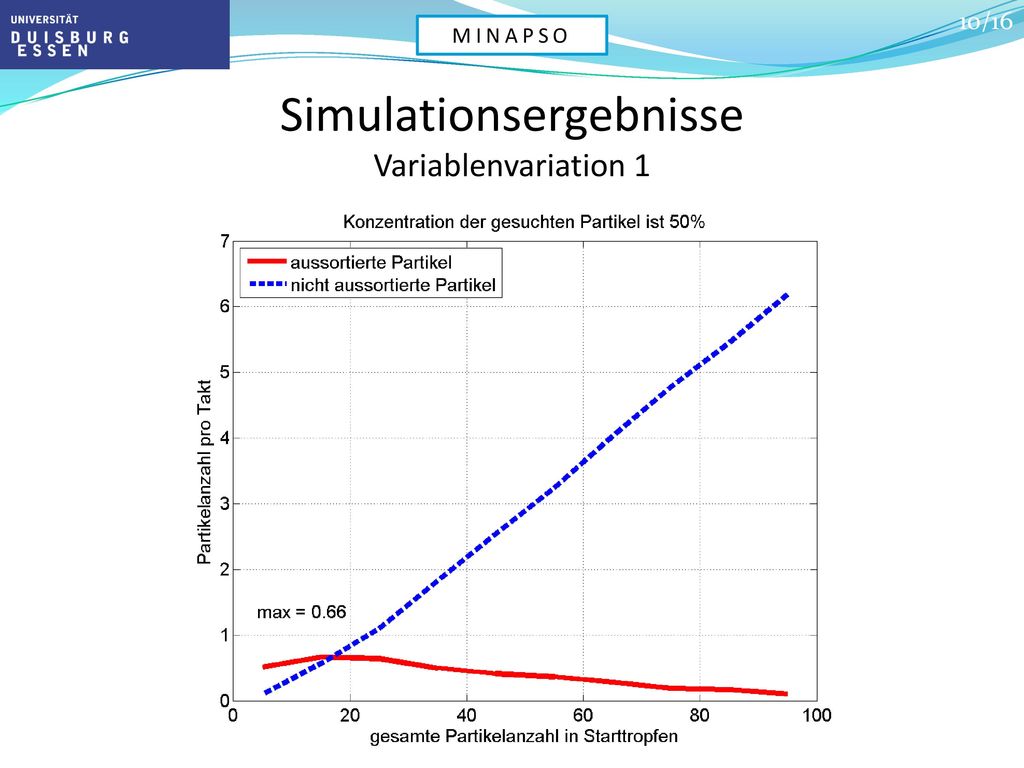

10/16 MINAPSO Simulationsergebnisse Variablenvariation 1

11 Simulationsergebnisse

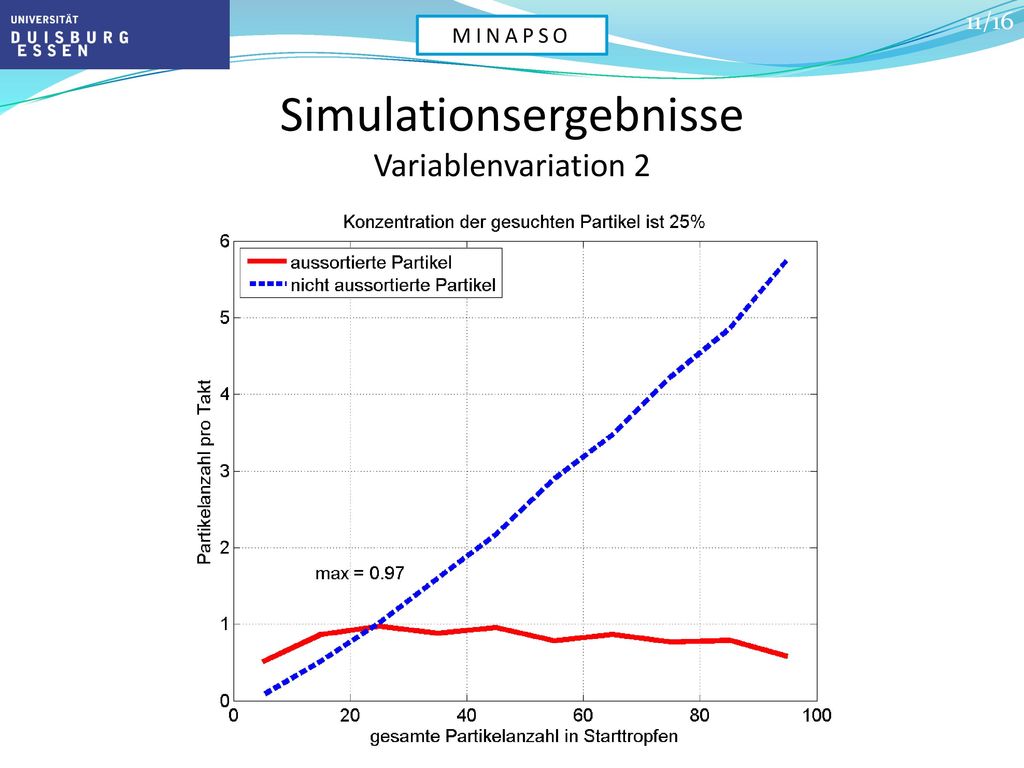

11/16 MINAPSO Simulationsergebnisse Variablenvariation 2

12 Simulationsergebnisse

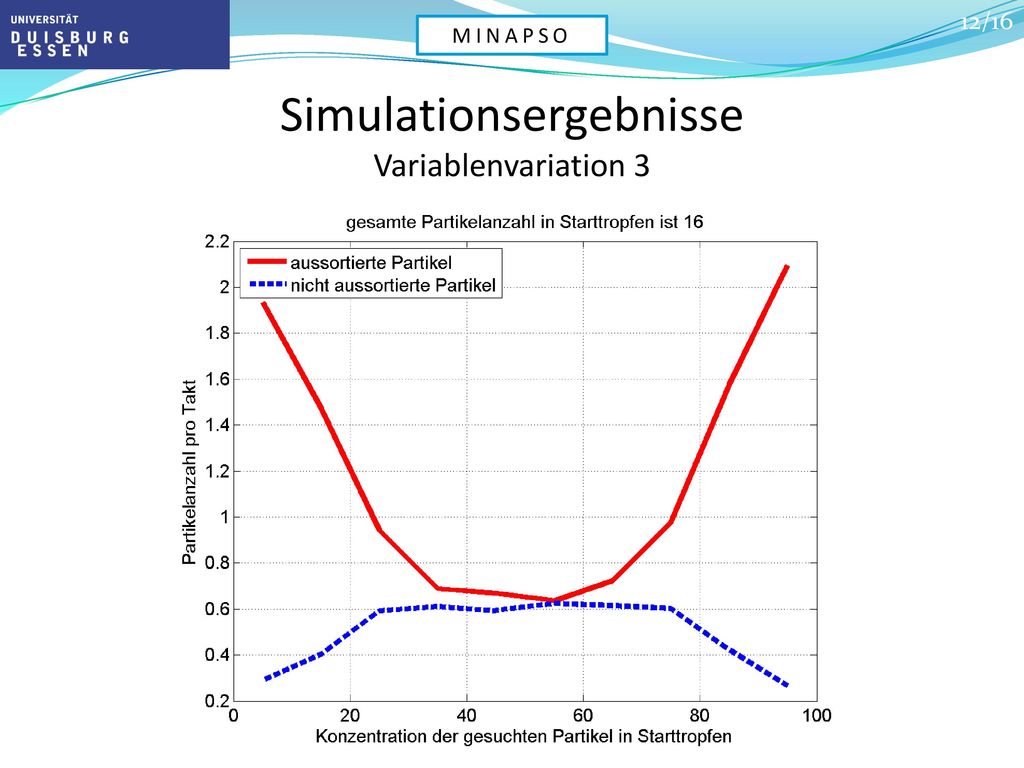

12/16 MINAPSO Simulationsergebnisse Variablenvariation 3

13 Simulationsergebnisse

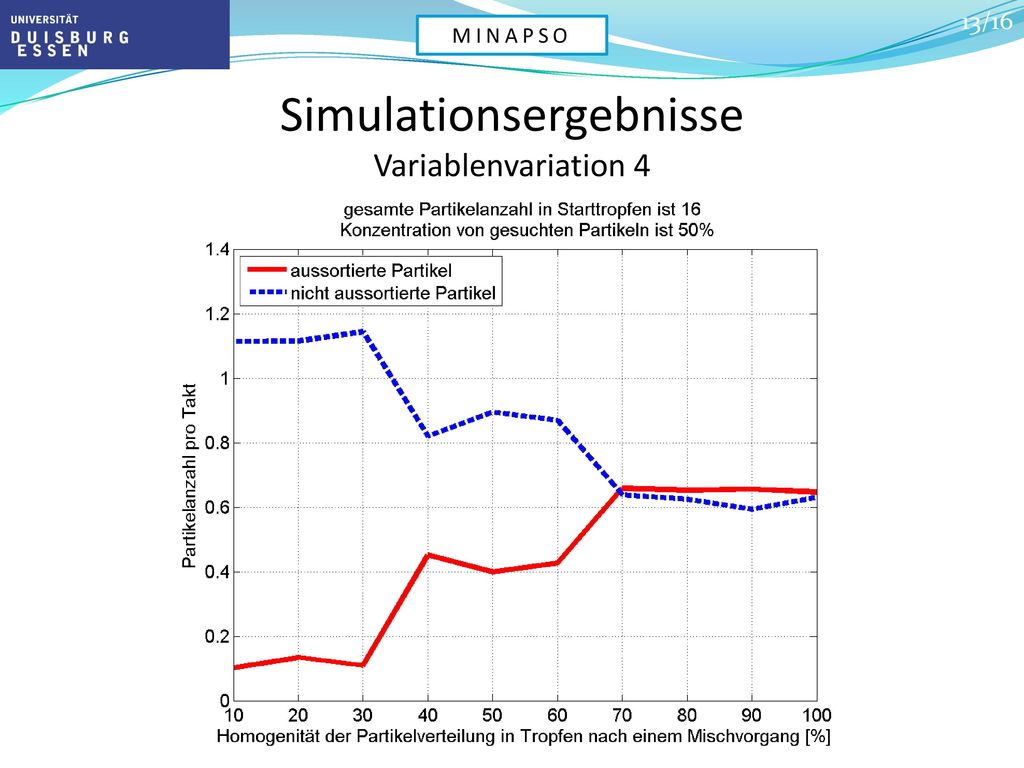

13/16 MINAPSO Simulationsergebnisse Variablenvariation 4

14 Simulationsergebnisse

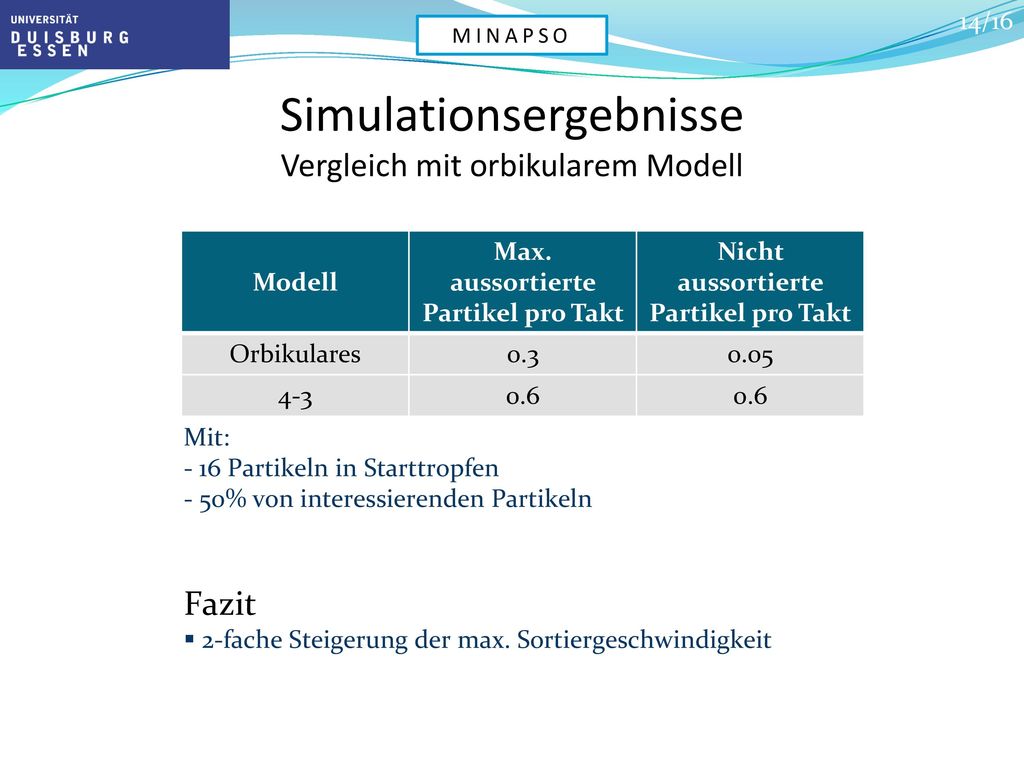

14/16 MINAPSO Simulationsergebnisse Vergleich mit orbikularem Modell Modell Max. aussortierte Partikel pro Takt Nicht aussortierte Partikel pro Takt Orbikulares 0.3 0.05 4-3 0.6 Mit: 16 Partikeln in Starttropfen 50% von interessierenden Partikeln Fazit 2-fache Steigerung der max. Sortiergeschwindigkeit

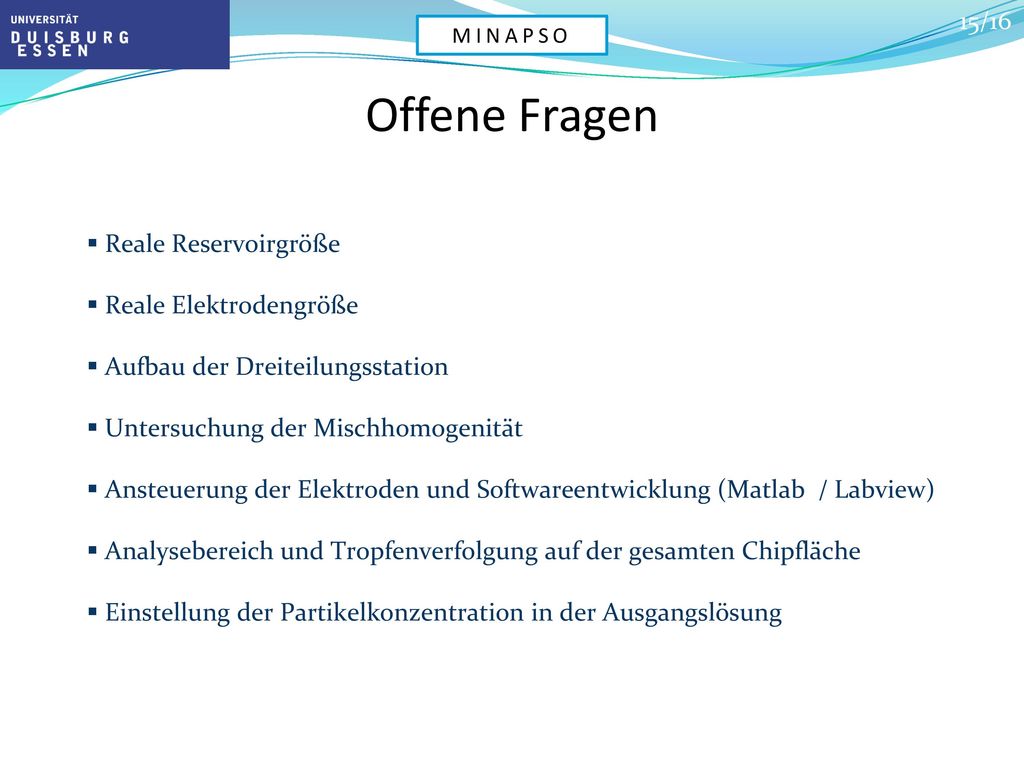

15 Offene Fragen 15/16 Reale Reservoirgröße Reale Elektrodengröße
MINAPSO Offene Fragen Reale Reservoirgröße Reale Elektrodengröße Aufbau der Dreiteilungsstation Untersuchung der Mischhomogenität Ansteuerung der Elektroden und Softwareentwicklung (Matlab / Labview) Analysebereich und Tropfenverfolgung auf der gesamten Chipfläche Einstellung der Partikelkonzentration in der Ausgangslösung
