X-NetMES – Maschinendatenerfassung 4.0

Präsentation zum Thema: "X-NetMES – Maschinendatenerfassung 4.0"—  Präsentation transkript:

1 X-NetMES – Maschinendatenerfassung 4.0
IGH Infotec AG Berghausener Str Langenfeld Tel: 02173/

2 X-NetMES Funktion MES direkt mit SAP-ERP
Verteilen von nicht kontierbaren Leistungen auf Kontierungsobjekte. Leistungsverrechnung auf Kostenstellen. Materialbuchungen mit Charge und Serialnummer in Relation zum Auftragsobjekt; Kanban-Workflow Bidirektionale Datenkommunikation mit Maschinen, Geräten u. Anlagen: Lauf-zeit, Stillstände, Menge, Prozessdaten, Energie, u.v.m. Auftragsmanagement Personalzeit- management Maschinendaten Erfassung Qualitätsdaten- management Materialfluss- management Instandhaltungs- management Produktionscontrolling X-NetMES Studio Registrieren von Nebenzeiten zu Arbeitsplatz und Kostenstelle. Präsenzzeiterfassung Erfassen und Buchen von Mengen und Zeiten am Arbeitsplatz in Relation zu allen Auftragsarten - auch papierlos Dynamisches Werker-Interface für die Wareneingangs- und In-Process-Kontrolle sowie Messmittelanbindung Anlegen von PM-Meldungen und -Aufträgen sowie Erfassen von Leistungen und Material Online Auswertung von SAP-Daten wie z.B. Kennzahlen, Soll- / Ist-Vergleiche, Stammdatenanalyse, An- / Abwesenheit, Online-Monitoring der Arbeitsplätze

3 X-NetMES Maschinendatenerfassung (MDE)
MES direkt mit SAP-ERP X-NetMES Maschinendatenerfassung (MDE) Lauf- / Stillstands-Zeiterfassung Integration von Stückzählern und Messwerten Unterbrechungsqualifizierung durch Werker oder per Signaleingang von der Maschine Hochflexible Parametrisierung der Maschinensignale mit einer Ereignisverkettung zur Buchung Möglichkeit zu Schwellwertkonfigurationen Standardhardware mit einfachster Installation

4 Maschinendaten ? Störung Programm-Zeile Drehzahl Overdrive Werkzeug
MES direkt mit SAP Maschinendaten ? warum, weswegen zu welchem Zeitpunkt ? wie oft? Störung Höhe. Zeitpunkt Programm-Zeile Drehzahl wann, wie hoch? Overdrive netto Standzeit? Werkzeug wie lange? Rüsten Spindel im Eingriff? Drehmoment Messstopp wie oft ? Palette Werkstück Seriennummer?

5 Ebenen der Maschinendatenerfassung
MES Datenverwaltung Kommunikation MES X Maschinendaten Kommunikation Maschinensteuerung

6 Anforderung MES direkt mit SAP Sinumerik 810T konventionell
Sinumerik 840D SL Haas CNC Heidenhain TNC 640

7 Kommunikation Maschinensteuerung
Auf Fabrikebene existiert de facto keine normierte Kommunikationsebene für Maschinensteuerungen

8 Normierung der Kommunikation
S7 Protkoll Open ModBus OPC UA Open ModBus Server Open ModBus Open ModBus OPC UA

9 Bereitstellung der Maschinendaten
Drehzahl Werkzeug Nr. In der Steuerung muss bekannt sein, wo die Daten hinterlegt sind IP/Ethernet Störung Betriebsmittel Status Spähneförderer Störung Schutztür OPC

10 X-NetMES X-Maschine Maschine Umsetzer OPC X-Maschine SAP (ERP) SAP ERP
Daten zusammen- fassen und in einem Datenbaustein bereit stellen Umsetzer Schnittstelle der SPS auf geeignetes Format (IP) konvertieren und Daten auslesen OPC Daten in vereinbartes Format konvertieren und zur weiteren Verarbeitung bereit stellen X-Maschine Daten in SAP-Format umsetzen und HTTP Verbindung sicher SAP (ERP) Daten verarbeiten und in geeigneter Form buchen bzw. zur Aus- wertung bereit stellen SAP ERP S/4 Hana X-NetMES X-Maschine

11 Maschine Daten zusammen- fassen und in einem Datenbaustein bereit Stellen Umsetzer Schnittstelle der SPS auf geeignetes Format (IP) konvertieren und Daten auslesen OPC Daten in vereinbartes Format konvertieren und zur weiteren Verarbeitung bereit stellen X-Maschine Daten in SAP-Format Umsetzen und HTTP Verbindung sicher stellen SAP (ERP) Daten verarbeiten und in geeigneter Form buchen bzw. zur Aus- wertung bereit stellen ERP OPC Konsolidierung SPS Maschine

12 Maschinenkommunikation IP-direkt
MES direkt mit SAP Maschinenkommunikation IP-direkt Start / Stopp Rüsten Zähler SAP ERP S/4 Hana X-NetMES X-Maschine

13 Maschinenkommunikation OPC
MES direkt mit SAP Maschinenkommunikation OPC SAP ERP S/4 Hana X-NetMES X-Maschine

14 Maschinenkommunikation via Web-Service
MES direkt mit SAP Maschinenkommunikation via Web-Service Bidirektionale Kommunikation zum Down- und Upload für Fertigungs- und Prozessparameter SAP ERP S/4 Hana X-NetMES X-Maschine Externe Datenbank für größere Prozess- datenmengen

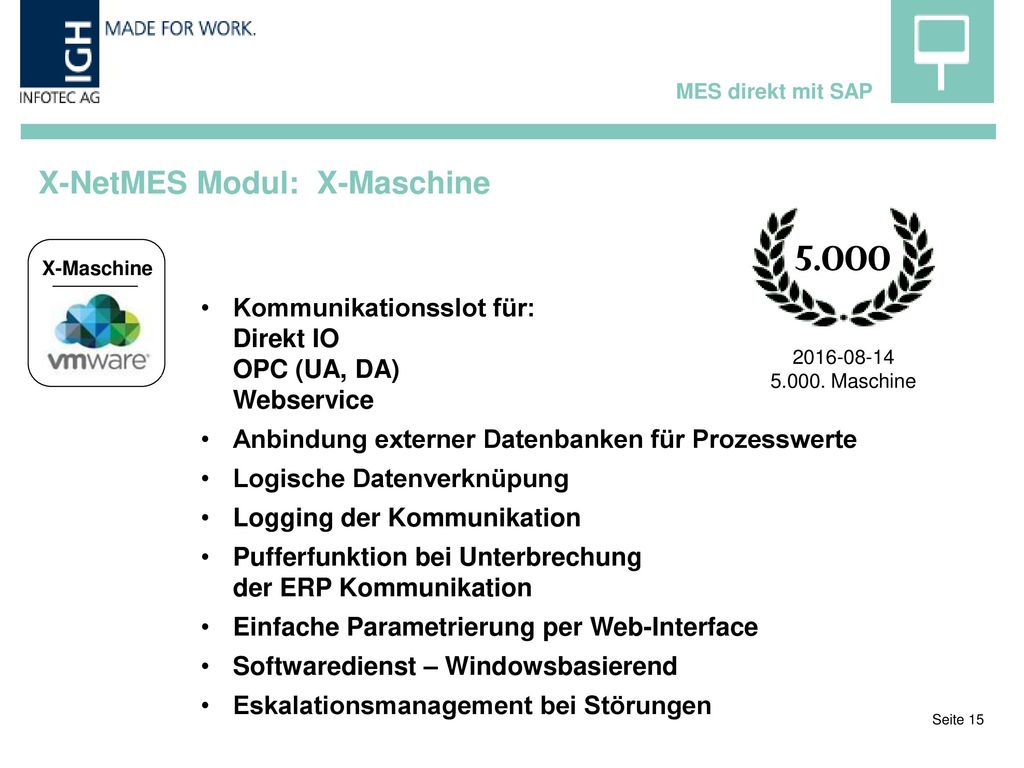

15 X-NetMES Modul: X-Maschine
MES direkt mit SAP X-NetMES Modul: X-Maschine 5.000 X-Maschine Kommunikationsslot für: Direkt IO OPC (UA, DA) Webservice Anbindung externer Datenbanken für Prozesswerte Logische Datenverknüpung Logging der Kommunikation Pufferfunktion bei Unterbrechung der ERP Kommunikation Einfache Parametrierung per Web-Interface Softwaredienst – Windowsbasierend Eskalationsmanagement bei Störungen Maschine
