1 X-Team Consulting / 1 Bedienung X -MES/QMS Anwendung MDE

2 X-Team Consulting / 2 Auswahl Arbeitsplatz Eingabe Arbeitsplatznummer oder Arbeitsplatznummer wird aus den Benutzereinstellungen übernommen; er kann jedoch dann manuell ausgewählt werden, wenn Werker ausnahmsweise an einem anderen Arbeitsplatz eingesetzt wird. Abschluss durch Enter

3 X-Team Consulting / 3 MDE Bei nur MDE-Berechtigung des Benutzers oder nur MDE-Funktion an dem Arbeitsplatz wird Rahmen mit MDE-Funktion freigeschaltet Anzeige des aktuellen Status Melden eines neuen Status

4 X-Team Consulting / 4 MDE neue Status-/Zustandsmeldung Anwahl eines neuen Maschinenzustandes durch Tasten oder Auswahl durch Pull-Down-Auswahl Codierung wird je nach Einstellung des Status automatisch vorgegeben oder muss manuell angegeben werden Voraussichtliche Stördauer kann wahlweise eingegeben werden Im Kommentarfeld kann ein freier Text zur Beschreibung des Problems eingegeben werden Übernahme der Werte

5 X-Team Consulting / 5 MDE - Statushistorie In der Status-Historie werden alle an dem Arbeitsplatz gemeldeten Status aufgelistet Aufruf der Status-Historie Schließen des Fensters

6 X-Team Consulting / 6 SAP-Meldungen Je nach Einstellung im X-QMS wird zu dem Maschinenstatus im SAP eine QM-Meldung, wenn Qualitätsprobleme auftreten eine interne Meldung an die AV, wenn organisatorische Probleme auftreten (bspw. Materialmangel) eine Instandhaltungsmeldung, wenn Maschinenstörungen vorliegen angelegt. Diese Meldungen werden im SAP genutzt um die gemeldeten Störungen über das SAP-System an die verantwortlichen Personen zu melden, damit eine unverzügliche Störungsbeseitigung erfolgen kann.

7 X-Team Consulting / 7 X -MES/QMS-MDE Prozessdatenerfassung (1) Ankopplung von Maschinen zur automatisierten Übernahme von Gefertigten Stückzahlen Aktuelle Anzeige, Summierung bis Statuswechsel Zeitgesteuerte Erfassung und Berechnung von Taktraten Ableitung von Maschinenzuständen aus Taktrate Prozessparametern An/Aus-Signale Einstellparameter Messwerte (Temperaturen, Gewichte, etc) Übernahme Prozessparameter Ereignisgetriggert Zeitgesteuert manuell

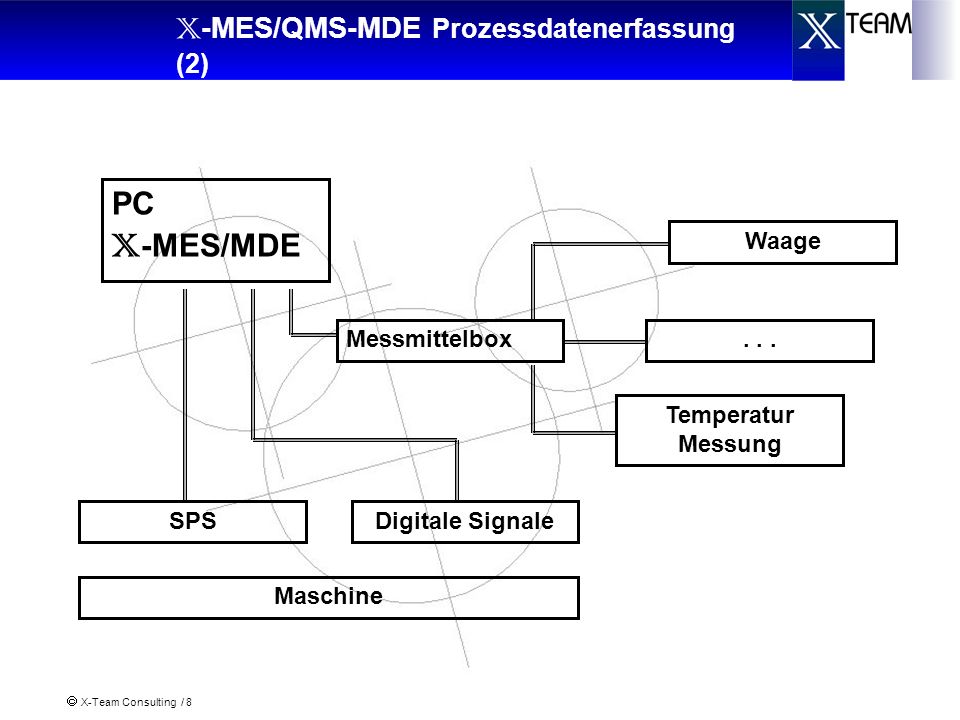

8 X-Team Consulting / 8 X -MES/QMS-MDE Prozessdatenerfassung (2) PC X -MES/MDE Messmittelbox Waage... Temperatur Messung SPSDigitale Signale Maschine

9 X-Team Consulting / 9 X -MES/QMS-MDE Prozessdatenerfassung (3) Aufruf Prozessparameterverlauf Anzeige aktuelle Prozessparameter

10 X-Team Consulting / 10 Abmelden Abmelden eines Benutzers

11 X-Team Consulting / 11 X -Team Consulting das E x perten-TEAM Wir wünschen Ihnen viel Erfolg bei der Nutzung unseres Systems
