Aus- und Neubau der biologischen Abwasserbehandlung Faulung.

Präsentation zum Thema: "Aus- und Neubau der biologischen Abwasserbehandlung Faulung."—  Präsentation transkript:

1

2

3

4 Aus- und Neubau der biologischen Abwasserbehandlung
Faulung

5 Schlammbehandlung Kläranlage Dresden-Kaditz
Betrieb seit 10/1994 Eindickung Entwässerung Trocknung

6 Schlammbehandlung Kläranlage Dresden-Kaditz
Betrieb seit 10/1994 Eindickung Entwässerung Trocknung Eindickung PG-AKA/Schlammrunde 2, Arbeitsstand

7 5000 m3/d 1% TS 3% TS 25% TS 90% TS Rohschlamm Trocknung Eindickung
Entwässerung Trocknung 1% TS 3% TS 25% TS 90% TS Rohschlamm

8 Schlammbehandlung Kläranlage Dresden-Kaditz
Konzeption 1990 – 1993 Eindickung Entwässerung Trocknung Verbrennung Eindickung PG-AKA/Schlammrunde 2, Arbeitsstand

9 50 tTS/d 50 tTS/d GV 66,6 % 66,6% organischer Feststoffanteil (oTS)
33,3% mineralischer Feststoffanteil Klärschlammbehandlung 1994 bis 2010/11 - nur Wasserabtrennung (Feststoffauskreisung über Trübwasser- u. Zentratrückführung vernachlässigt Eindickung Entwässerung Trocknung Klärschlammbehandlung 1994 bis 2010/11 - Wasserabtrennung in 3 Verfahrensstufen, (Feststoffauskreisung über Trübwasser- u. Zentratrückführung vernachlässigt)

10 Schlammbehandlung Kläranlage Dresden-Kaditz
Ausbaukonzeption ab 1993 Eindickung Faulung Entwässerung Trocknung Eindickung PG-AKA/Schlammrunde 2, Arbeitsstand

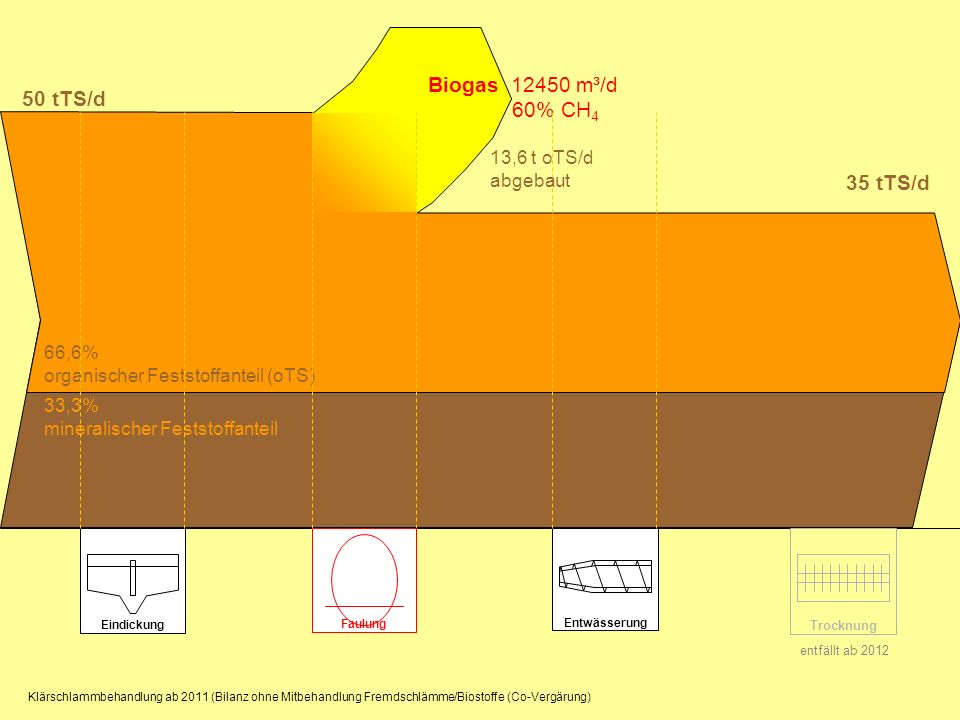

11 50 tTS/d Biogas 12450 m³/d 60% CH4 35 tTS/d 13,6 t oTS/d abgebaut
66,6% organischer Feststoffanteil (oTS) 33,3% mineralischer Feststoffanteil Klärschlammbehandlung ab 2011 (Bilanz ohne Mitbehandlung Fremdschlämme/Biostoffe (Co-Vergärung) Eindickung Faulung Entwässerung Trocknung entfällt ab 2012 Klärschlammbehandlung ab 2011 (Bilanz ohne Mitbehandlung Fremdschlämme/Biostoffe (Co-Vergärung)

12 Schlammbehandlung Kläranlage Dresden-Kaditz
Ausbaukonzeption ab 1993 Eindickung Faulung Entwässerung Trocknung Eindickung PG-AKA/Schlammrunde 2, Arbeitsstand

13 - 2005: Überprüfung und Aktualisierung Ausbaukonzeption -
Ausbau Schlammbehandlung Kläranlage Dresden-Kaditz - 2005: Überprüfung und Aktualisierung Ausbaukonzeption - Klärschlammfaulung Faulung geplant Verbessert die Faulung das betriebswirtschaftliche Gesamtergebnis? Bestandsanlage Eindickung Entwässerung Trocknung Faulung modifiziert PG-AKA/Schlammrunde 2, Arbeitsstand

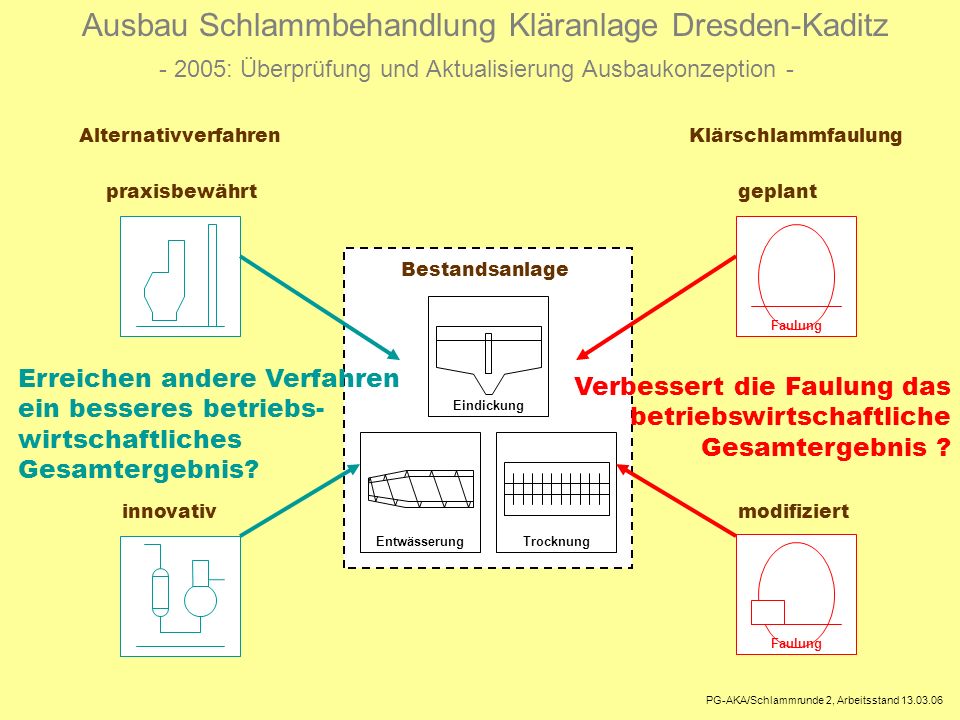

14 - 2005: Überprüfung und Aktualisierung Ausbaukonzeption -
Ausbau Schlammbehandlung Kläranlage Dresden-Kaditz - 2005: Überprüfung und Aktualisierung Ausbaukonzeption - Alternativverfahren Klärschlammfaulung praxisbewährt Faulung geplant Bestandsanlage Eindickung Erreichen andere Verfahren ein besseres betriebs-wirtschaftliches Gesamtergebnis? Verbessert die Faulung das betriebswirtschaftliche Gesamtergebnis ? Entwässerung Trocknung innovativ Faulung modifiziert PG-AKA/Schlammrunde 2, Arbeitsstand

15 Untersuchte Alternativ-Verfahren
praxisbewährt Wirbelschicht-Verbrennung Pyrolyse katalytische drucklose Verölung/Dieselerzeugung Vergasung Niedrigtemperatur-Konvertierung überkritische Wasseroxidation mit anschließender Wertstoffrückgewinnung aktualisierte Bemessung und verfahrenstechnische Optionen innovativ Faulung modifizierte Faulungsvarianten PG-AKA/Schlammrunde 2, Arbeitsstand

16 endgültige Investitionsentscheidung für die Faulung
Mai 2006 Pyrolyse Katalytische drucklose Verölung / Dieselerzeugung Vergasung Niedrigtemperatur-Konvertierung Überkritische Wasseroxidation mit anschließender Wertstoffrückgewinnung aktualisierte Bemessung und verfahrenstechnische Optionen innovativ Faulung modifizierte Faulungsvarianten PG-AKA/Schlammrunde 2, Arbeitsstand

17 Ausbau Schlammbehandlung Kläranlage Dresden-Kaditz
konservieren Entw. KS BHKW Trocknung Trocknung Verladung PS-Eindickung 2 x m³ mach. ÜS-Eind. Faulung Entwässerung Verladung PW-Speicher PG-AKA/Schlammrunde 2, Arbeitsstand

18 Schlammbehandlung Kläranlage Dresden-Kaditz
Biogasverwertung über ein BHKW ??? 2 BHKW-Module 2 BHKW-Module Biogas m³/d MWh/a (6,5 kWh/m³ Biogas) Wärme (42,3%) MWh/a Strom (42.1%) MWh/a ??? ??? ???

19 Ausbau Schlammbehandlung Kläranlage Dresden-Kaditz
8.750 m3/a Fettabscheiderinhalte ( t/a gewerblicher Bio- und Speiseabfall) 9.125 m3/a Fremdklärschlämme 832 m3/a Schwimmschlamm VKB Mitbehandlg. Bio- abfall- 1. AS Flüssigschlämme konservieren Entw. KS BHKW Trocknung Trocknung Verladung PS-Eindickung 2 x m³ mach. ÜS-Eind. Faulung Entwässerung Verladung PW-Speicher

20

21 Danke!
