Automatische Schlauchwaage
Hersteller: FPM Holding GmbH Postfach 1145, Freiberg Tel: Fax: Anwendung: Ingenieurbüro Hochmuth Guts-Muths-Straße 12 01139 Dresden Tel. / Fax: IBH
2

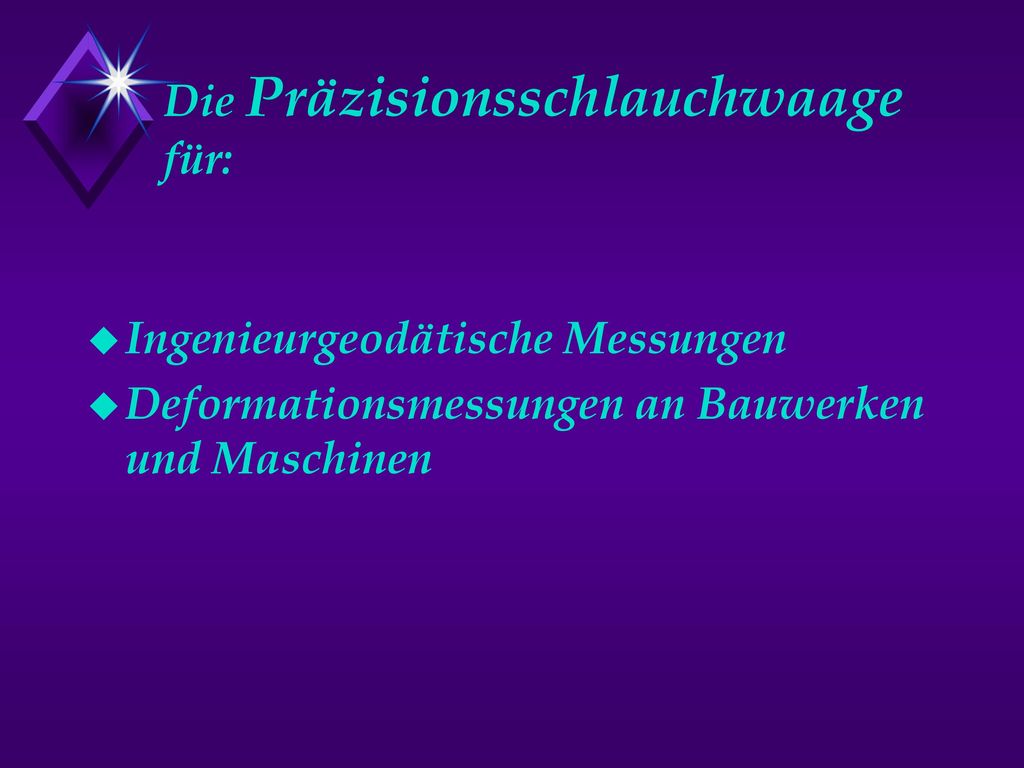

Die Präzisionsschlauchwaage für:
Ingenieurgeodätische Messungen Deformationsmessungen an Bauwerken und Maschinen
3

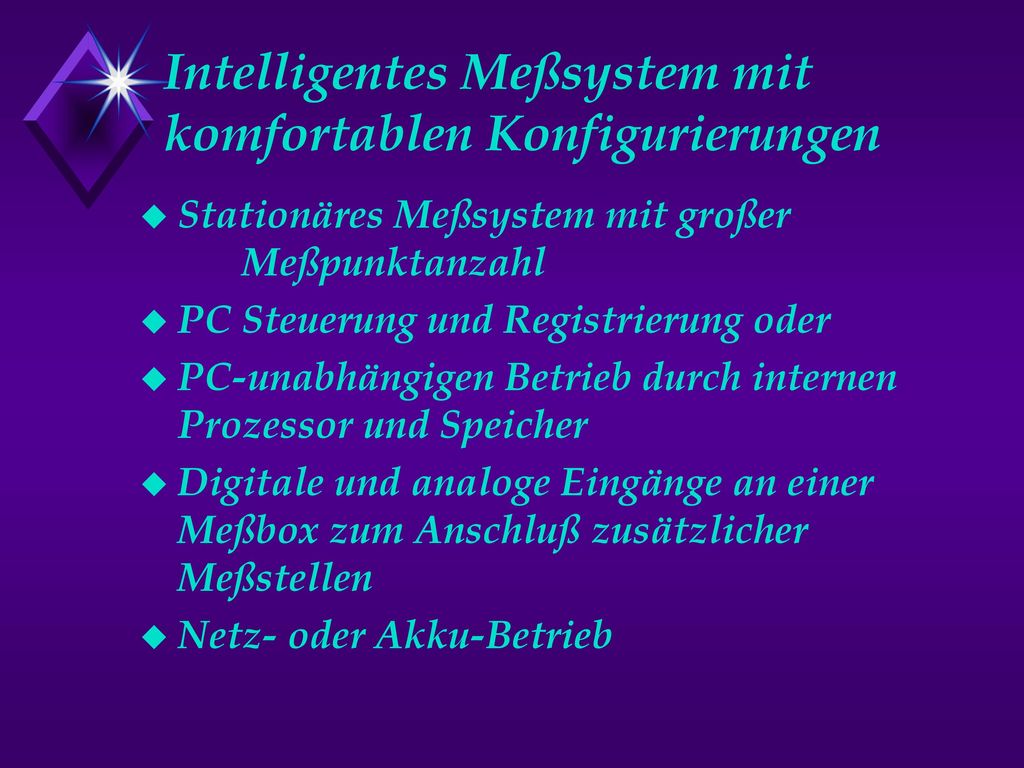

Intelligentes Meßsystem mit komfortablen Konfigurierungen
Stationäres Meßsystem mit großer Meßpunktanzahl PC Steuerung und Registrierung oder PC-unabhängigen Betrieb durch internen Prozessor und Speicher Digitale und analoge Eingänge an einer Meßbox zum Anschluß zusätzlicher Meßstellen Netz- oder Akku-Betrieb
4

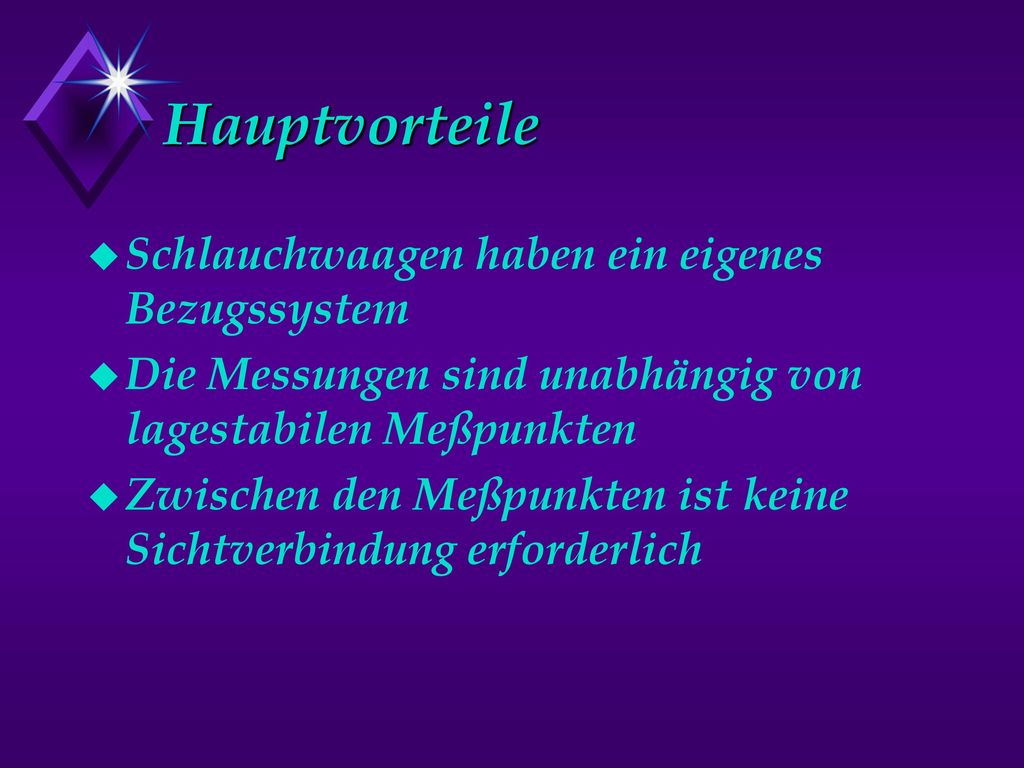

Hauptvorteile Schlauchwaagen haben ein eigenes Bezugssystem
Die Messungen sind unabhängig von lagestabilen Meßpunkten Zwischen den Meßpunkten ist keine Sichtverbindung erforderlich
5

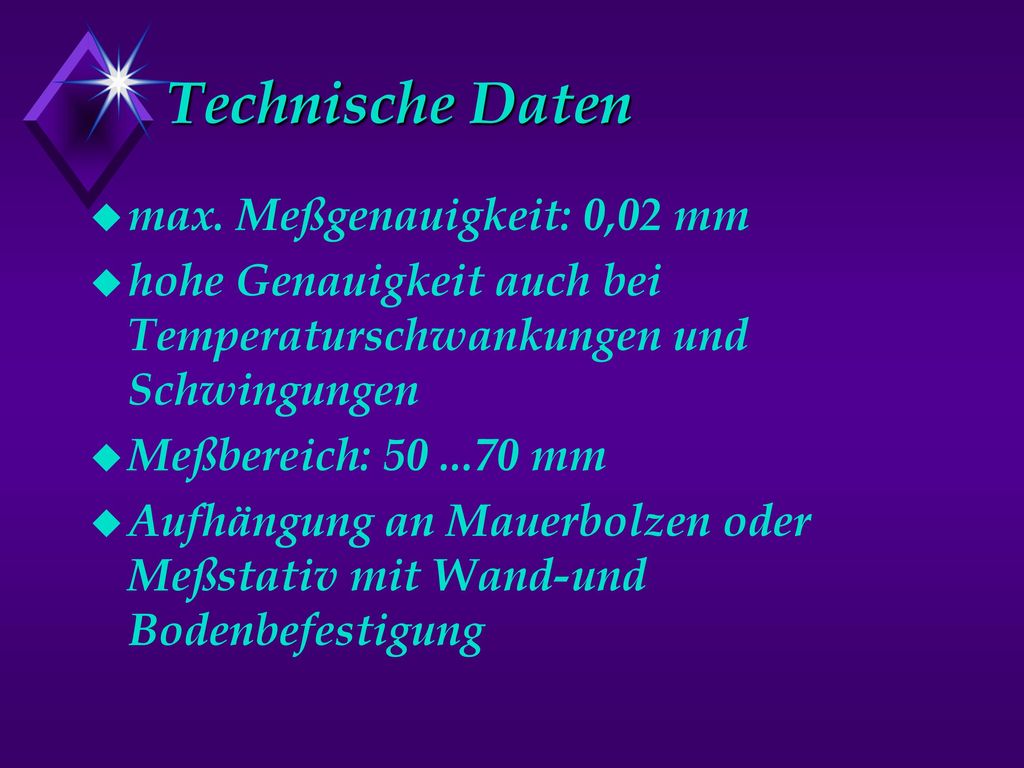

Technische Daten max. Meßgenauigkeit: 0,02 mm
hohe Genauigkeit auch bei Temperaturschwankungen und Schwingungen Meßbereich: mm Aufhängung an Mauerbolzen oder Meßstativ mit Wand-und Bodenbefestigung
6
Schema Meßgerät Motor Meßbolzen Meßeinrichtung Spindel Tastspitze
Meßflüssigkeit
7

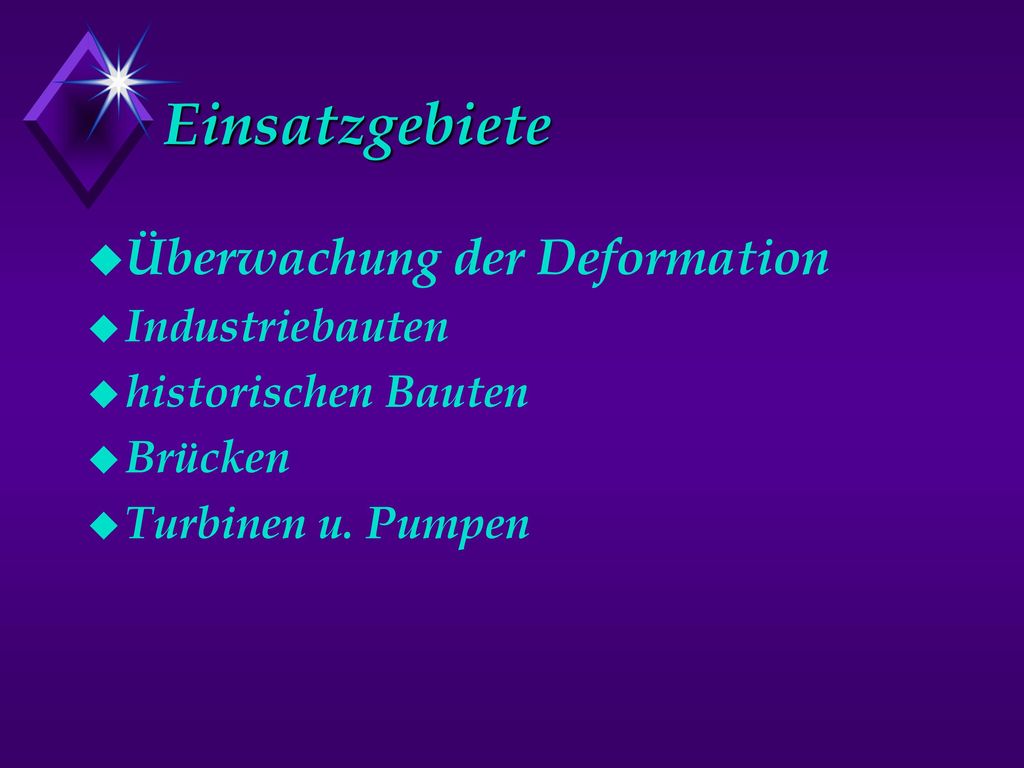

Einsatzgebiete Überwachung der Deformation Industriebauten
historischen Bauten Brücken Turbinen u. Pumpen
8

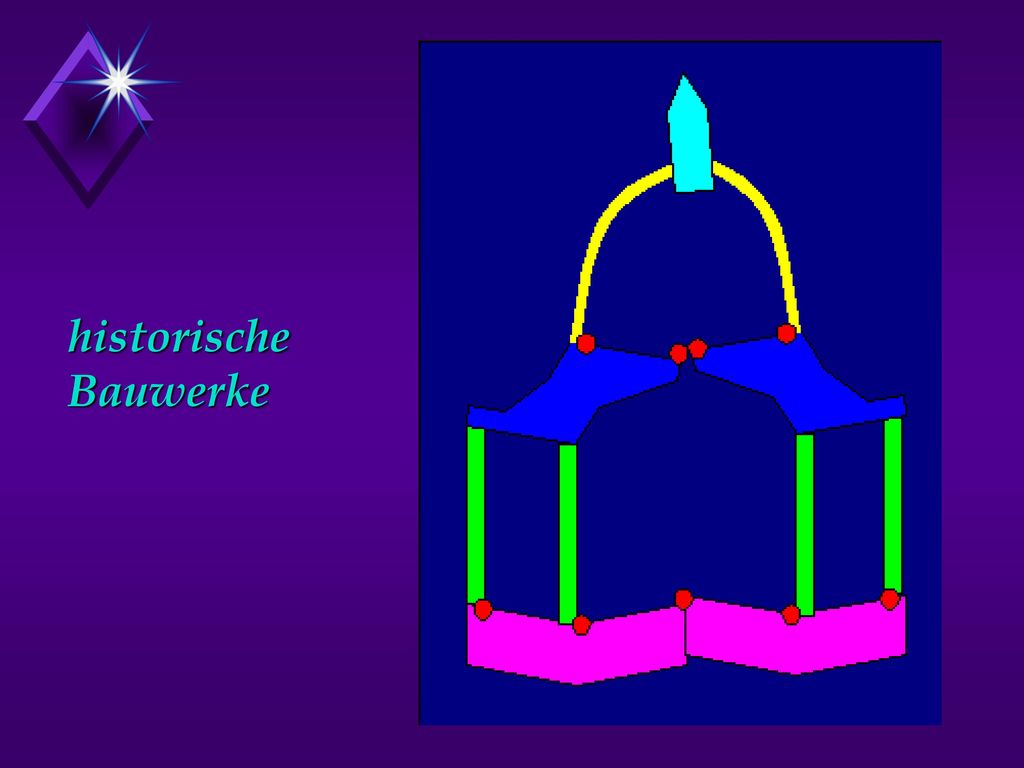

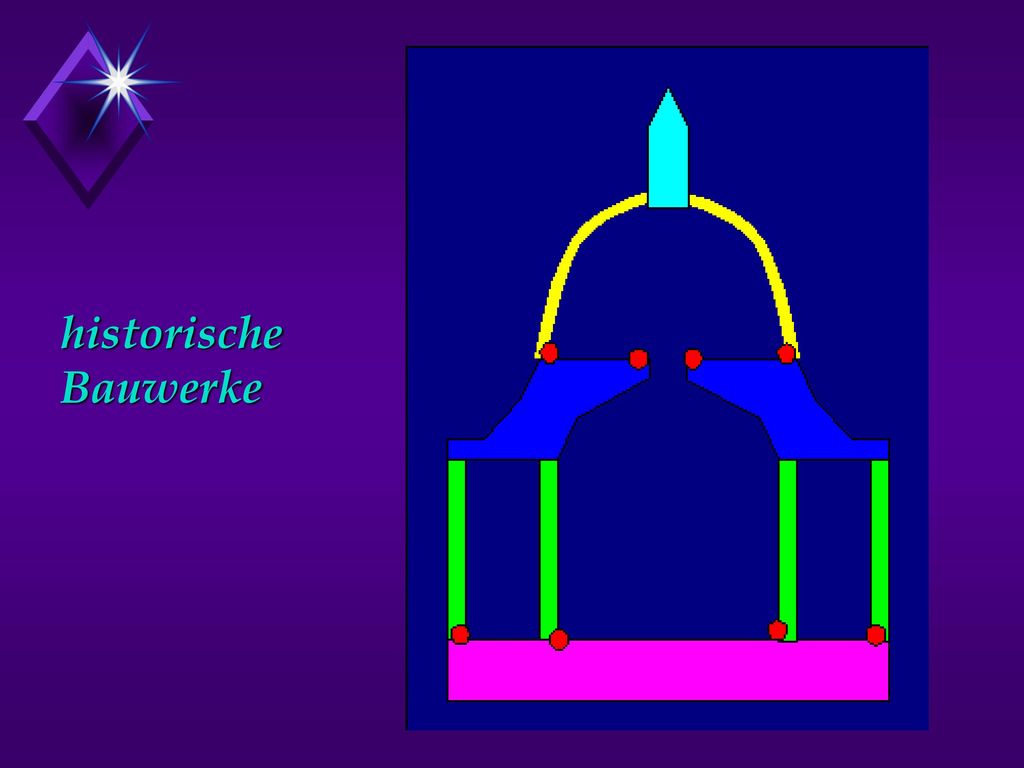

historische Bauwerke
9
historische Bauwerke
10
historische Bauwerke
11
historische Bauwerke
12

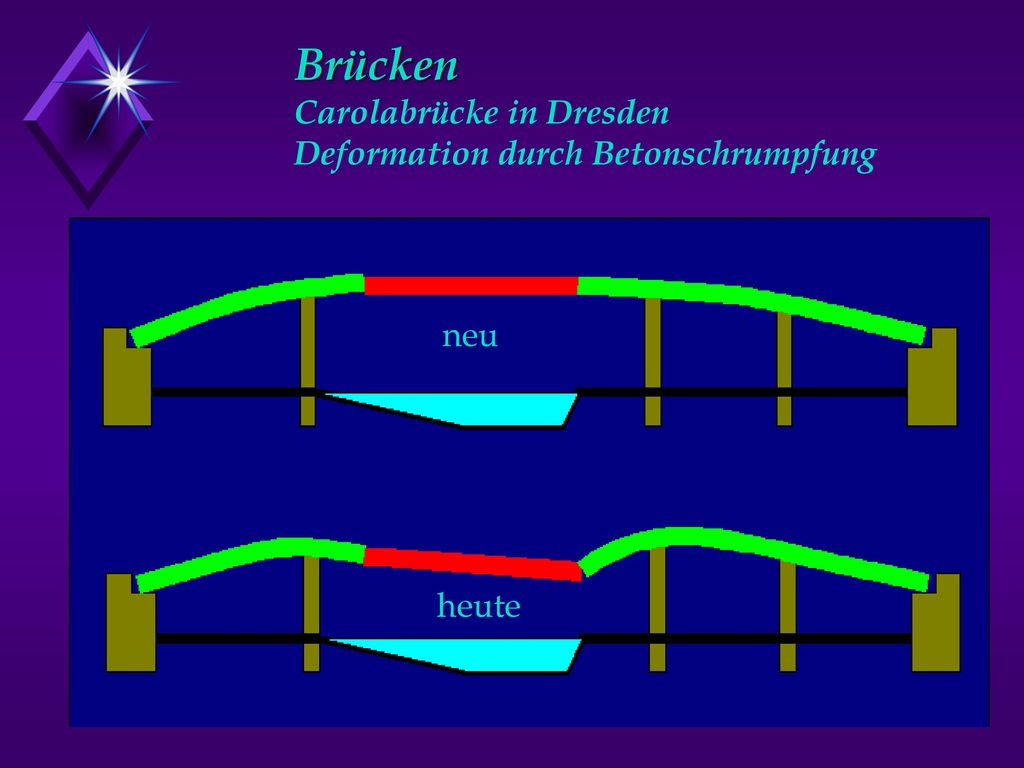

Brücken Carolabrücke in Dresden Deformation durch Betonschrumpfung neu
heute
13

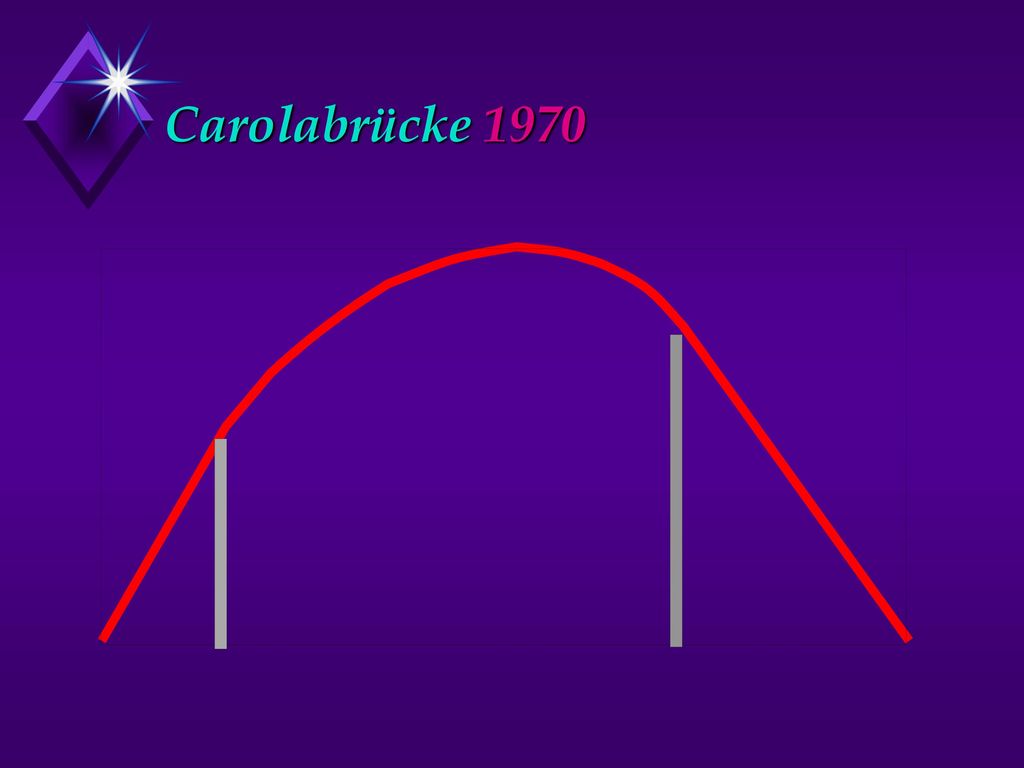

Carolabrücke 1970
14
Carolabrücke 1971
15
Carolabrücke 1983
16

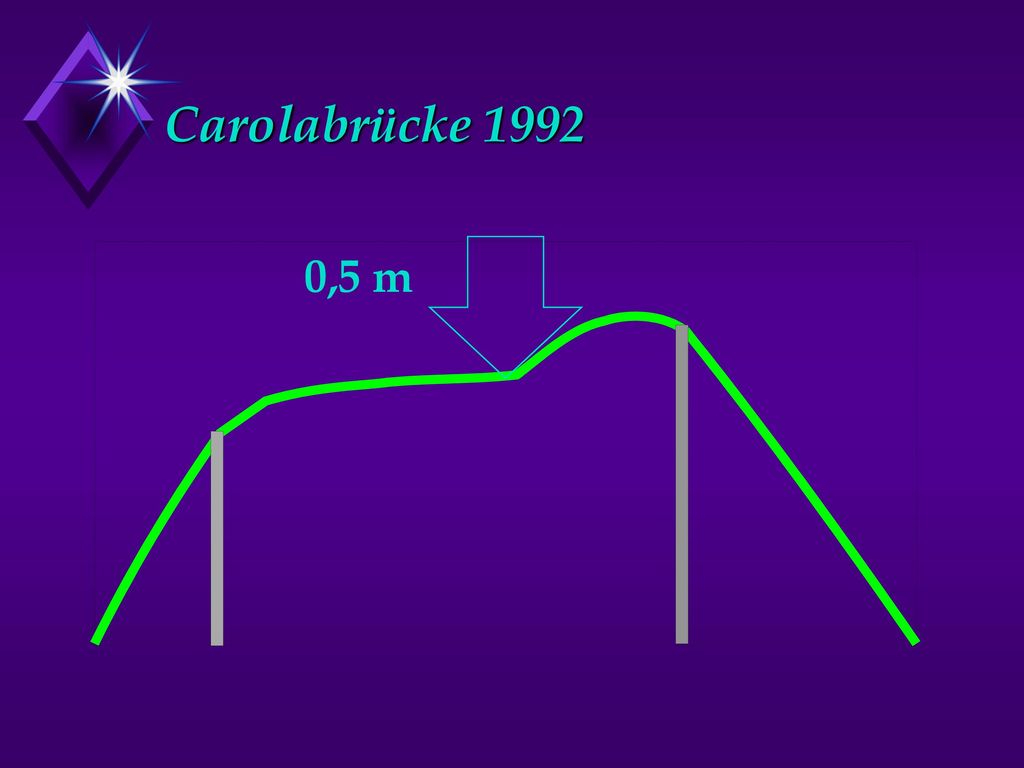

Carolabrücke 1992 0,5 m
17

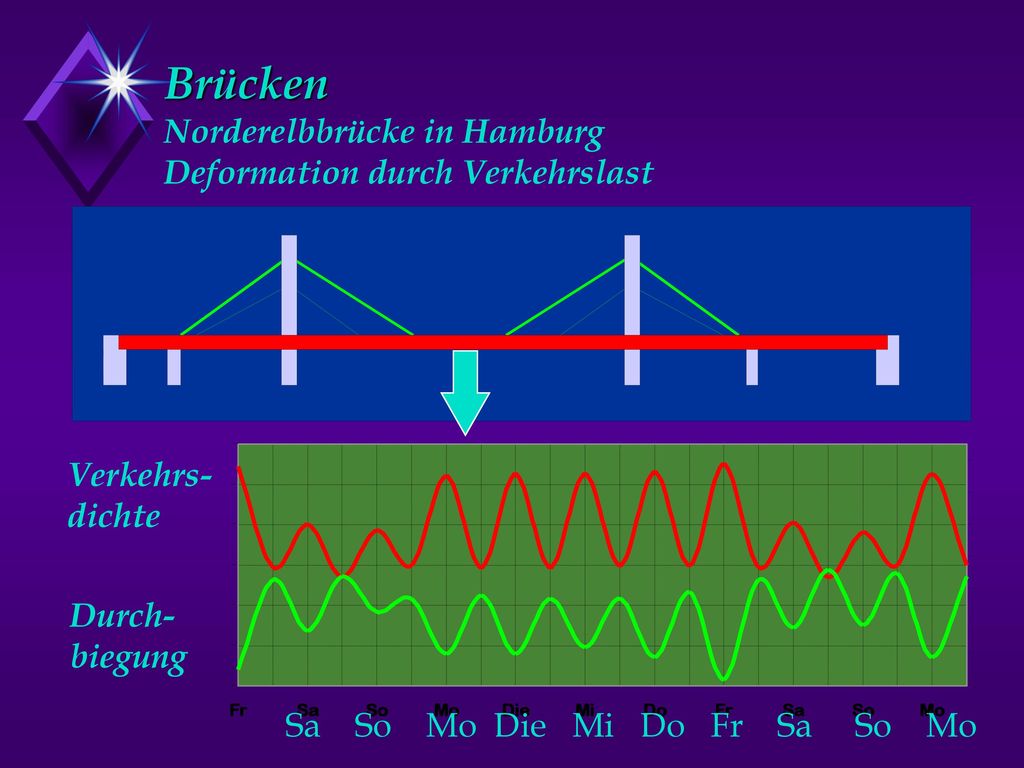

Brücken Norderelbbrücke in Hamburg Deformation durch Verkehrslast
dichte Durch- biegung Sa So Mo Die Mi Do Fr Sa So Mo
18

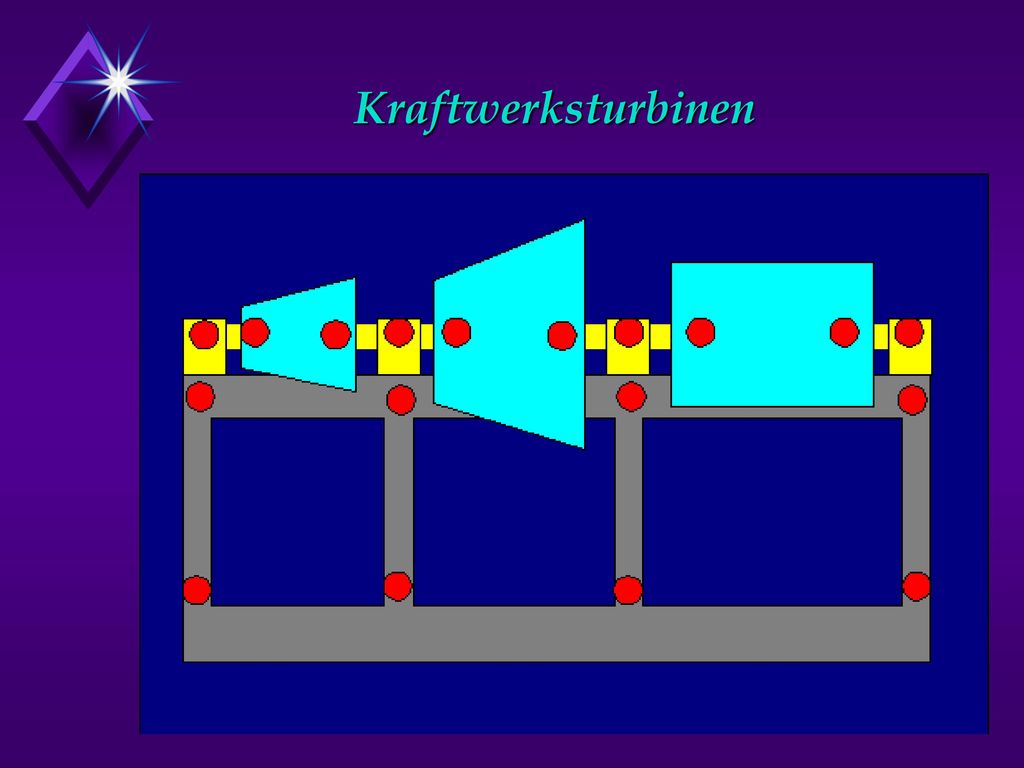

Kraftwerksturbinen
19

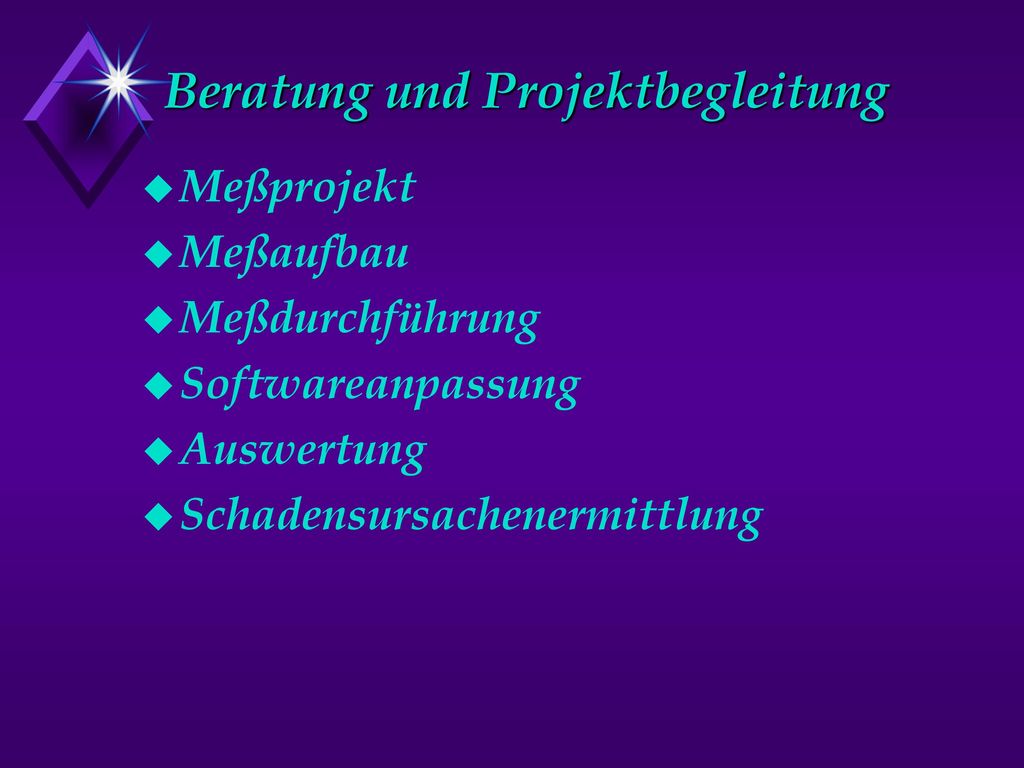

Beratung und Projektbegleitung
Meßprojekt Meßaufbau Meßdurchführung Softwareanpassung Auswertung Schadensursachenermittlung
20

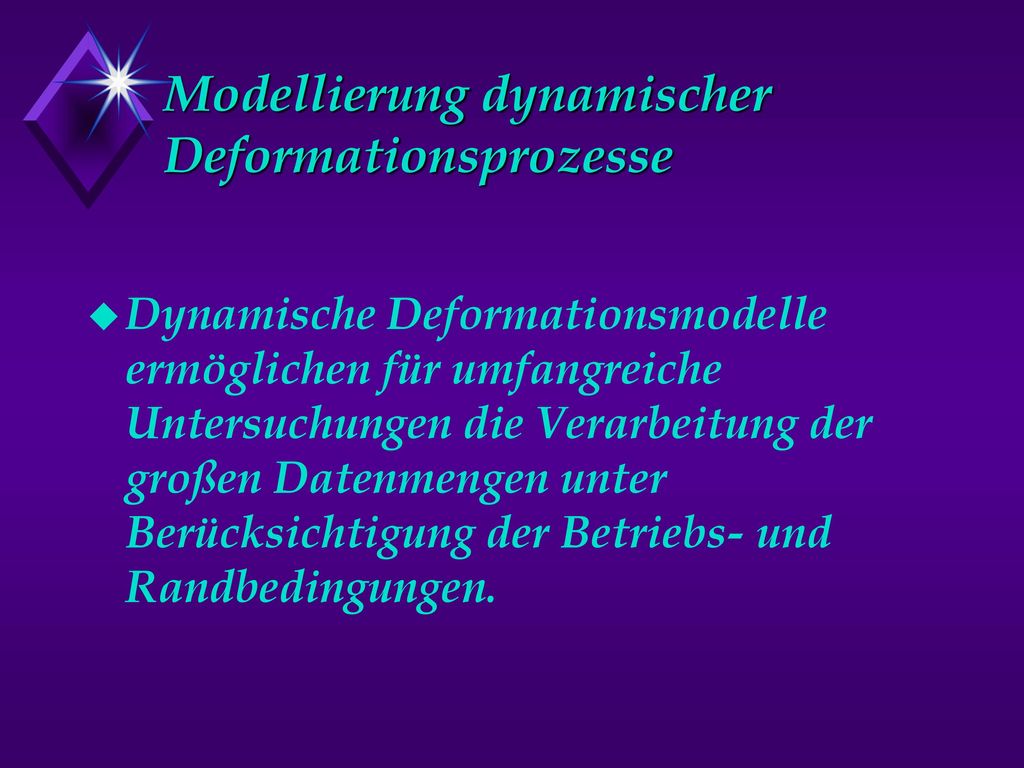

Modellierung dynamischer Deformationsprozesse
Dynamische Deformationsmodelle ermöglichen für umfangreiche Untersuchungen die Verarbeitung der großen Datenmengen unter Berücksichtigung der Betriebs- und Randbedingungen.
21
Modellierung dynamischer Deformationsprozesse
Verbesserung Wirkungsgrad Betriebssicherheit Minimierung Verschleiß Havarien Wartungsaufwand Revisionszeiten Störgrößeneinfluß Reifmachungzeit Ausrichtung Welle Gehäuse Deformation + Parameter Modellierung
22

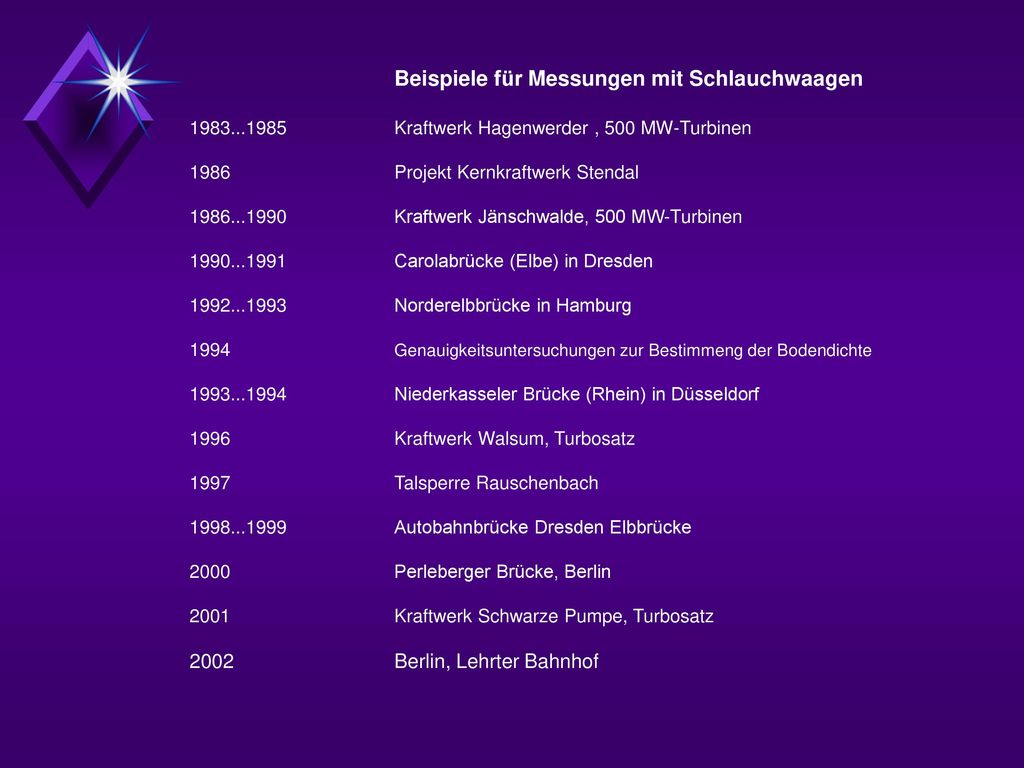

Beispiele für Messungen mit Schlauchwaagen
Kraftwerk Hagenwerder , 500 MW‑Turbinen 1986 Projekt Kernkraftwerk Stendal Kraftwerk Jänschwalde, 500 MW‑Turbinen Carolabrücke (Elbe) in Dresden Norderelbbrücke in Hamburg 1994 Genauigkeitsuntersuchungen zur Bestimmeng der Bodendichte Niederkasseler Brücke (Rhein) in Düsseldorf 1996 Kraftwerk Walsum, Turbosatz 1997 Talsperre Rauschenbach Autobahnbrücke Dresden Elbbrücke 2000 Perleberger Brücke, Berlin Kraftwerk Schwarze Pumpe, Turbosatz Berlin, Lehrter Bahnhof
