1 Digitale Leitstand-Terminals mit Tastenmodulen
Leitstandsystem EE 380 Digitale Leitstand-Terminals mit Tastenmodulen

2 Leitstandsystem Leitstandsprechstelle EE 380 zum Anschluss von bis zu vier Tastenmodulen Pro Modul 12 Funktionstasten 3-färbige LEDs zur Anzeige von Rufanforderungen, Eingangs-meldungen oder Status von Ausgängen Titel bearbeiten

3 Die Produkte im Detail

4 Basis-Terminals – Überblick
Schwanenhals-microfone Zusatz-lautsprecher Verfügbare Tastenmodule EE 380A  EM 301 (12 Tasten) EM 302 (12 LED-Tasten) EE 380B EM 301EG (12 Tasten) EM 302EG (12 LED-Tasten) EE 380C EE 380D Titel bearbeiten

5 EM 301: Tastenmodul mit 12 Tasten.
Basis-Terminal EE 380A EE 380A: Basis-Terminal mit Schwanen-halsmikrofon zum Anschluss von bis zu vier EM 301 oder EM 302 Tastenmodulen. EM 301: Tastenmodul mit 12 Tasten. EM 302: Tastenmodul mit 12 drei-färbigen LED Tasten. Farben: Blau Transluzent, Lichtgrau und Schwarz. Titel bearbeiten

6 EM 301EG: Tastenmodul mit 12 Tasten.
Basis-Terminal EE 380B EE 380B: Basis-Terminal mit Zusatz-lautsprecher und Schwanenhalsmikrofon zum Anschluss von bis zu vier EM 301EG oder EM 302EG Tastenmodulen. EM 301EG: Tastenmodul mit 12 Tasten. EM 302EG: Tastenmodul mit 12 drei-färbigen LED Tasten. Farben: Blau Transluzent und Schwarz. Titel bearbeiten

7 EM 301: Tastenmodul mit 12 Tasten.
Basis-Terminal EE 380C EE 380C: Basis-Terminal zum Anschluss von bis zu vier EM 301 oder EM 302 Tastenmodulen. EM 301: Tastenmodul mit 12 Tasten. EM 302: Tastenmodul mit 12 drei-färbigen LED Tasten. Farben: Blau Transluzent, Lichtgrau und Schwarz. Titel bearbeiten

8 EM 301EG: Tastenmodul mit 12 Tasten.
Basis-Terminal EE 380D EE 380D: Basis-Terminal mit Zusatz-lautsprecher zum Anschluss von bis zu vier EM 301EG oder EM 302EG Tastenmodulen. EM 301EG: Tastenmodul mit 12 Tasten. EM 302EG: Tastenmodul mit 12 drei-färbigen LED Tasten. Farben: Blau Transluzent und Schwarz. Titel bearbeiten

9 Typenliste Geräte mit EE 380: Farbe C-EE380AS
Basis-Terminal mit Schwanenhalsmikrofon Schwarz C-EE380AG Hellgrau C-EE380ABT Blau Transluzent C-EE380CS Basis-Terminal mit Elektretmikrofon C-EE380CG C-EE380CBT C-EM301S Tasten-Modul mit 12 Tasten, für EE380A und EE380C C-EM301G C-EM301BT C-EM302S Tasten-Modul mit 12 LED-Tasten, für EE380A und EE380C C-EM302G C-EM302BT Geräte mit EE 380 und Zusatzlautsprecher: C-EE380BS Basis-Terminal mit EG 872 Zusatzlautsprecher und Schwanenhalsmikrofon C-EE380BBT C-EE380DS Basis-Terminal mit EG 811 Zusatzlautsprecher C-EE380DBT C-EM301EGS Tasten-Modul mit 12 Tasten, für EE380B und EE380D C-EM301EGBT C-EM302EGS Tasten-Modul mit 12 LED-Tasten, für EE380B und EE380D C-EM302EGBT Titel bearbeiten

10 Funktionen

11 Funktionen LED-Tasten

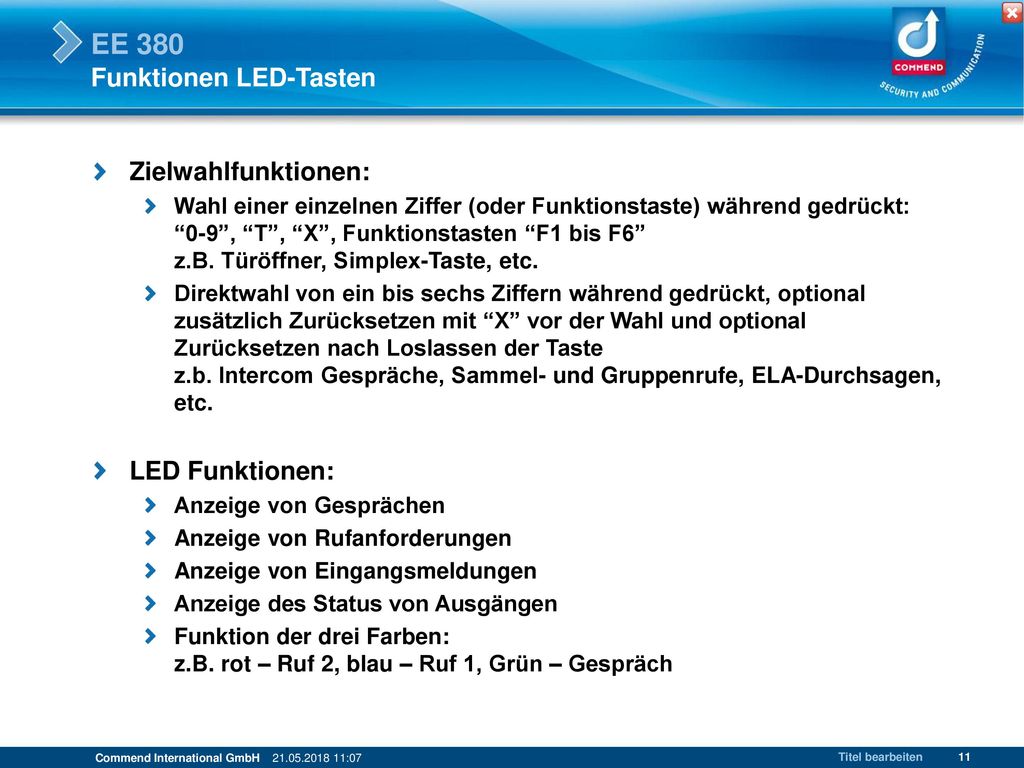

Zielwahlfunktionen: Wahl einer einzelnen Ziffer (oder Funktionstaste) während gedrückt: “0-9”, “T”, “X”, Funktionstasten “F1 bis F6” z.B. Türöffner, Simplex-Taste, etc. Direktwahl von ein bis sechs Ziffern während gedrückt, optional zusätzlich Zurücksetzen mit “X” vor der Wahl und optional Zurücksetzen nach Loslassen der Taste z.b. Intercom Gespräche, Sammel- und Gruppenrufe, ELA-Durchsagen, etc. LED Funktionen: Anzeige von Gesprächen Anzeige von Rufanforderungen Anzeige von Eingangsmeldungen Anzeige des Status von Ausgängen Funktion der drei Farben: z.B. rot – Ruf 2, blau – Ruf 1, Grün – Gespräch Titel bearbeiten

12 Funktionen LED-Tasten
Abarbeiten von Rufanforderungen und Eingangsmeldungen: Beantworten von Rufanforderungen Quittieren von Eingangsmeldungen Programmieren von Basisfunkionen vom Leitstand aus (9T1) Ausgangsfunktionen: ON, OFF, Flip Flop, ON während Tasten gedrückt z.B. Schalten von Lichtkreisen, ständiges Öffnen von Schranken, Start von Prozessen, Türmanagement, etc. Spezialfunktionen: Simulation von Eingangsmeldungen (auch für virtuelle Eingänge) mit einem definierten Level für gedrückt und nicht-gedrückt z.B. Eingang verändert Wahl, Senden von Comwin Meldungen an Drittsysteme Titel bearbeiten

13 Funktionen LED-Tasten
Gespräch Call request Titel bearbeiten

14 Konfiguration ähnlich wie bei EE 880

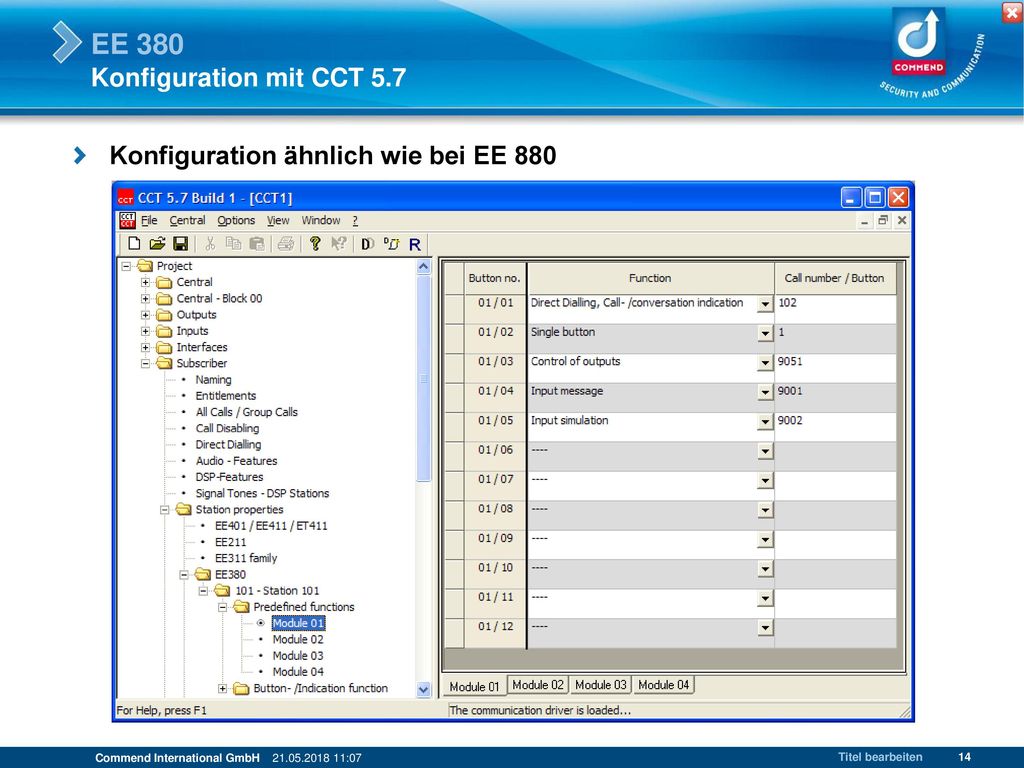

Konfiguration mit CCT 5.7 Konfiguration ähnlich wie bei EE 880 Titel bearbeiten

15 Technische Daten

16 Software im Intercom Server Pro 05.7 mit CCT 5.7 oder höher
Technische Daten Software im Intercom Server Pro 05.7 mit CCT 5.7 oder höher G7-GED-4/G2-GED-4 Teilnehmerkarten: B: Grundfunktionen C: Programmieren von Tasten mit 9T1 D: Leitstandfunktionen Spannungsversorgung, wird an das erste Tastenmodul angeschlossen: 24 VAC / 750 mA Netzteil muss getrennt bestellt werden Titel bearbeiten

17 Zusammenbau EE 380A und EE 380C
EE 380A und EE 380C: Montage mit Schrauben Titel bearbeiten

18 Zusammenbau EE 380B und EE 380D
EE 380B und EE 380D: Montage mit “Click-system” Titel bearbeiten
