1 Hoch-beta Experiment am 4.2.2002
Ziel: Ersatz von externer Rotationstransformation durch Strom-Iota, hoch-b Stabilitätsgrenzen mit Strom ? 1. Stromrampen bis -10 kA in NBI Targetentladung bei B = T, iota = 0.34 (It / Im = 0), Bz = -170 G, Icc= 0 kA 2. Optimierung mit Kontrollfeldspulen und Bz 3. Stromrampen bis -20 kA über iota = 1/2 hinaus ? 4. Absenkung der externen Rotationstransformation

2 Vergleich Hoch-b Entladungen bei 1

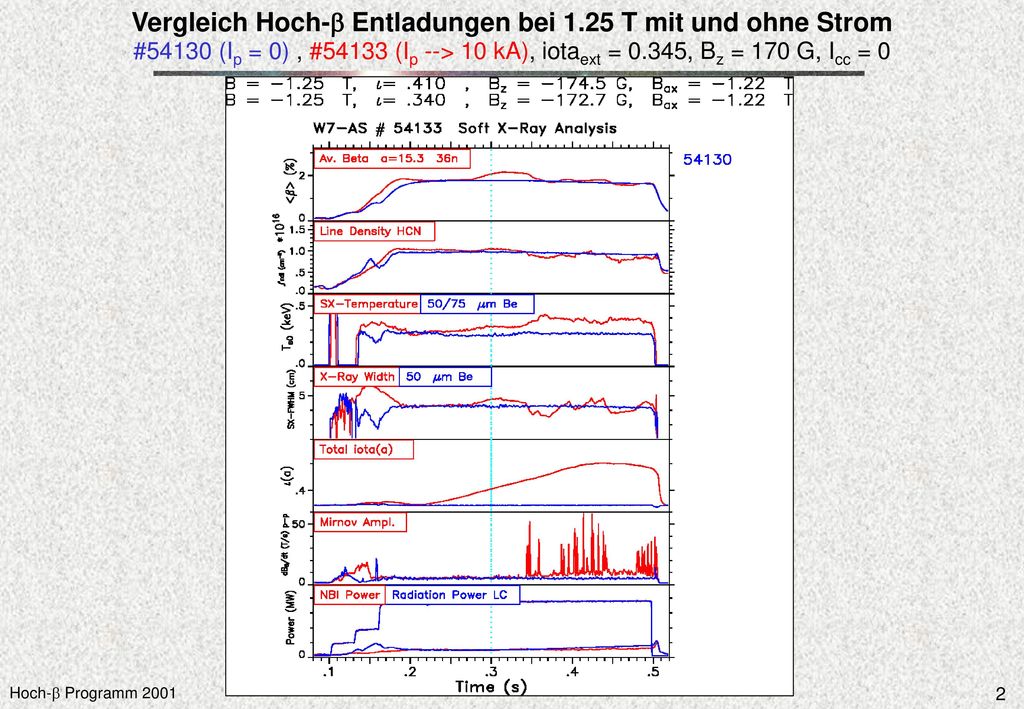

Vergleich Hoch-b Entladungen bei 1.25 T mit und ohne Strom #54130 (Ip = 0) , #54133 (Ip --> 10 kA), iotaext = 0.345, Bz = 170 G, Icc = 0

3 Schnelle Bursts bei 0. 4 < iota < 0
Schnelle Bursts bei 0.4 < iota < 0.5 (ähnlich wie bei Fällen ohne Strom)

4 Optimierung mit Kontrollfeldspulen bei B = 1. 25 T, iotaext = 0
Optimierung mit Kontrollfeldspulen bei B = 1.25 T, iotaext = 0.345, Bz = 170 G

5 Erhöhung des Plasmastroms bis -20 kA, iotaext = 0
Erhöhung des Plasmastroms bis -20 kA, iotaext = 0.345, Bz = 190 G, Icc = -2 kA

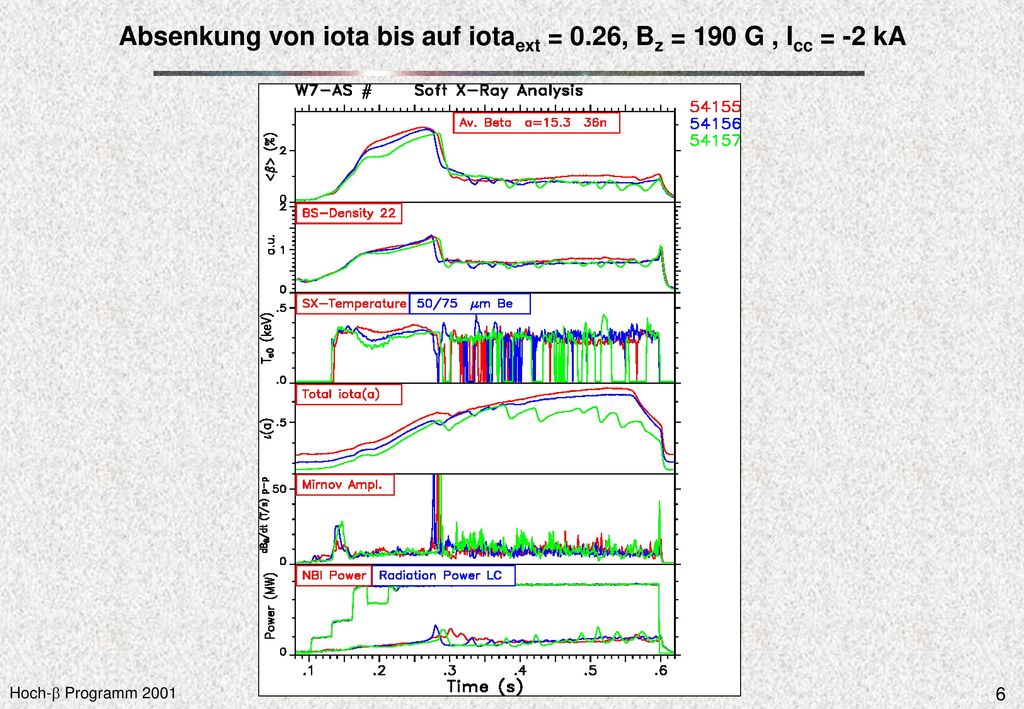

6 Absenkung von iota bis auf iotaext = 0.26, Bz = 190 G , Icc = -2 kA

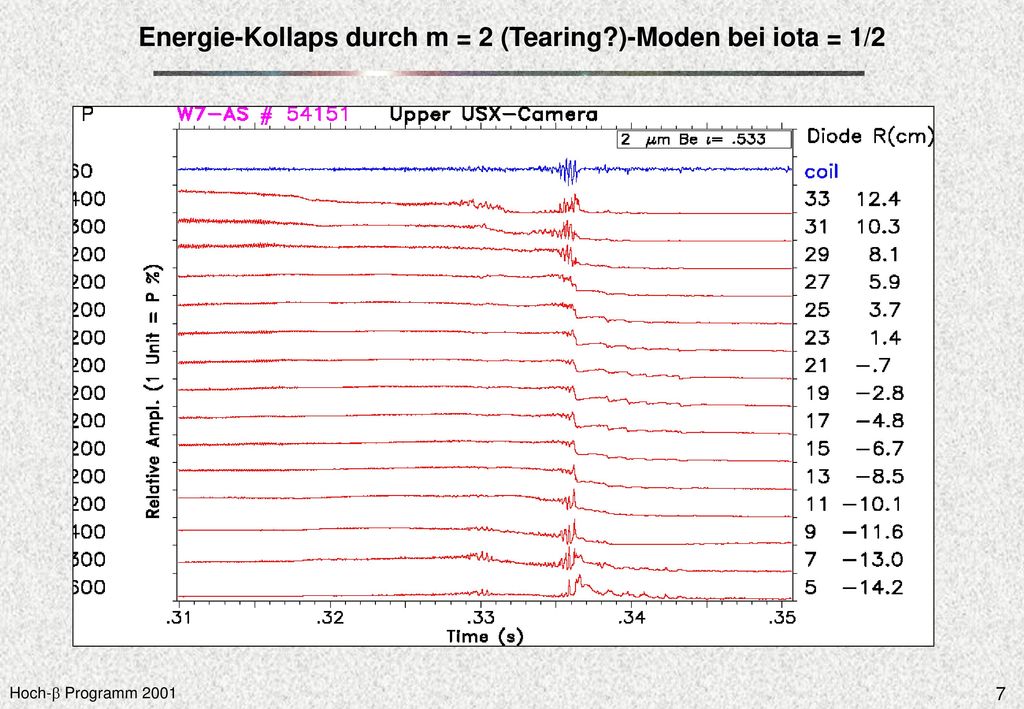

7 Energie-Kollaps durch m = 2 (Tearing?)-Moden bei iota = 1/2

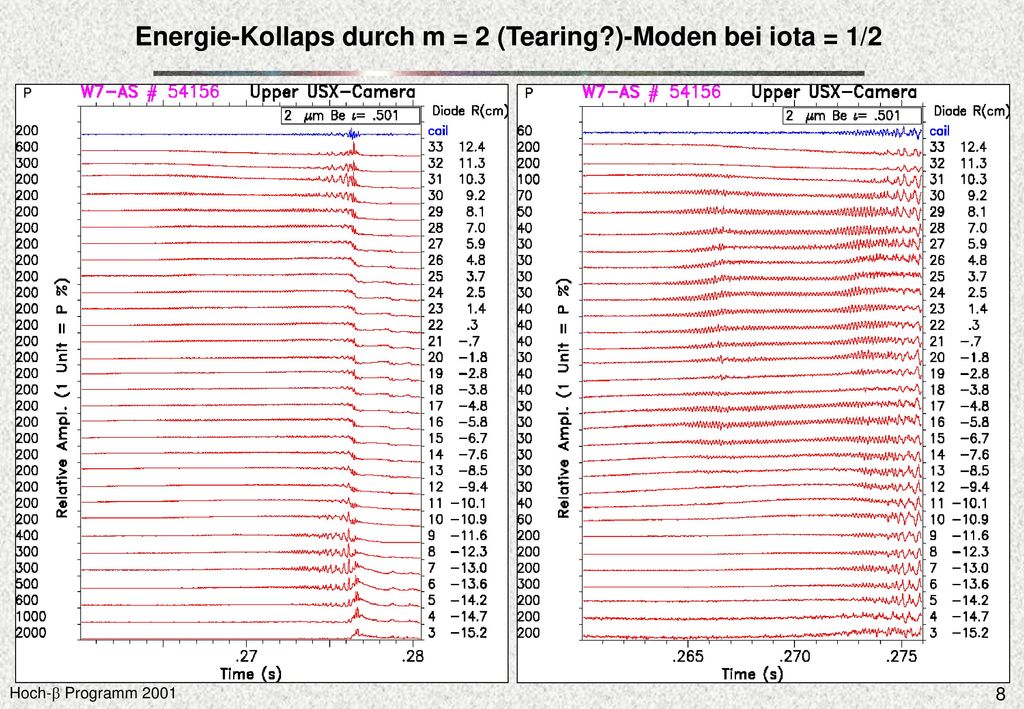

8 Energie-Kollaps durch m = 2 (Tearing?)-Moden bei iota = 1/2

9 Kohärente m = 2 (Tearing?)-Moden bei iota = 1/2

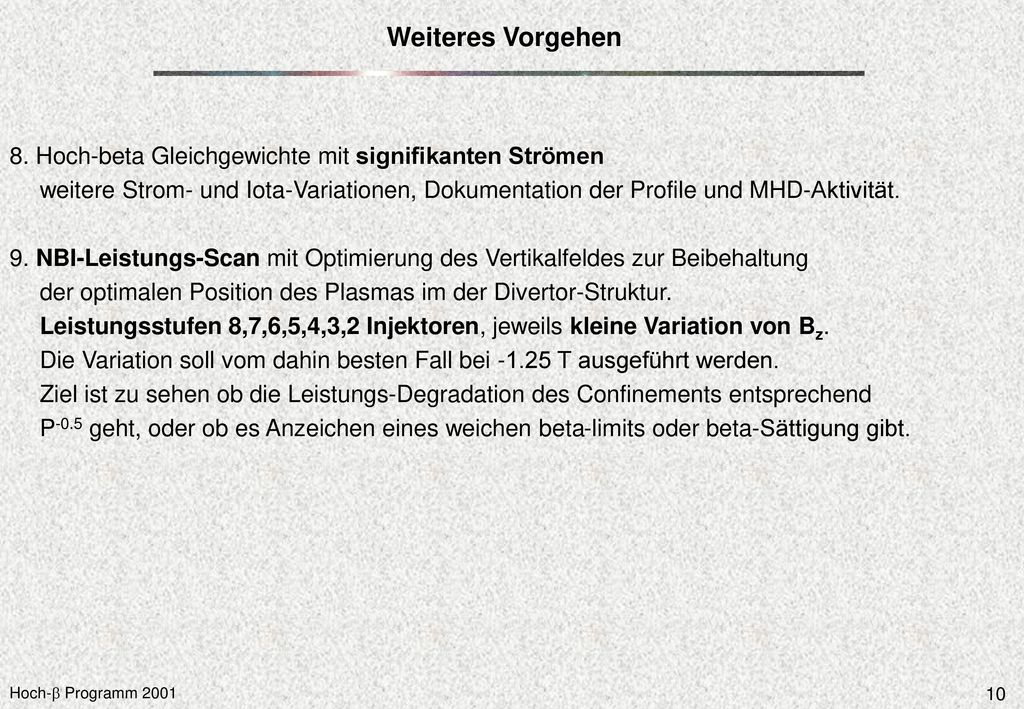

10 Weiteres Vorgehen 8. Hoch-beta Gleichgewichte mit signifikanten Strömen weitere Strom- und Iota-Variationen, Dokumentation der Profile und MHD-Aktivität. 9. NBI-Leistungs-Scan mit Optimierung des Vertikalfeldes zur Beibehaltung der optimalen Position des Plasmas im der Divertor-Struktur. Leistungsstufen 8,7,6,5,4,3,2 Injektoren, jeweils kleine Variation von Bz. Die Variation soll vom dahin besten Fall bei T ausgeführt werden. Ziel ist zu sehen ob die Leistungs-Degradation des Confinements entsprechend P-0.5 geht, oder ob es Anzeichen eines weichen beta-limits oder beta-Sättigung gibt.

11 Weiteres Vorgehen (Forts.)
10. dynamische Bz Programmierung zur Verbesserung des Plasmastarts (während Energieaufbaus, Bz-Rampe von -100 G auf -250 G bei T-Bestfall) Dies ist evtl. zur Zündung bei abgesenkten Feld notwendig ! 11. D -> D Injektion (ist Heizleistung grösser? confinement besser ? Strahlung anders ?) auch für die Ermittlung des schnellen-Ionen-betas über Neutronenfluss wichtig. 12. Hoch-beta in Spiegelkonfigurationen. Von der MHD können veränderte Stabilitätsgrenzen erwartet werden. Heizeffizienz ? 13. Hoch-beta bei iota = 5/8 (dort ist sollte der Plasmaradius noch genügend hoch sein). Bringt das steifere Gleichgewicht Vorteile ? 14. Kombination hoch-beta mit OXB ? + Radialinjektor? (Leistung !) 15. Lange stationäre hoch-beta Entladungen bei 0.9 T unter Ausnutzung einer frischen Borierung !
