Inhalt Woraus besteht eine Karte? Erzeugen von Karten Layern Übung 1

Präsentation zum Thema: "Inhalt Woraus besteht eine Karte? Erzeugen von Karten Layern Übung 1"—  Präsentation transkript:

1

2 Inhalt Woraus besteht eine Karte? Erzeugen von Karten Layern Übung 1
Erzeugen von Legenden Übung 2 Karten I - Erzeugen von Karten, Layern, Legenden

3 Karte allgemein Gliederung einer Karte Kartenfeld mit Karteninhalt
Kartenrahmen Kartenrand Quelle: Kartenfeld mit Karteninhalt Kartenrahmen Kartenrand Karten I - Erzeugen von Karten, Layern, Legenden

4 Karte allgemein Gliederung einer Karte - Legende Kartenfeld mit
Quelle: Kartenfeld mit Karteninhalt Kartenrahmen Kartenrand mit - Kartenbezeichnung - Maßstabsangabe - Legende - weiteren Angaben (Herausgeber, Herausgabedatum usw.) Karten I - Erzeugen von Karten, Layern, Legenden

5 Erzeugen von Karten Karten in ArcMap Die Karte wird entweder
direkt aus der Datei geöffnet , aus ArcCatalog eingefügt (vgl. 1.Vortrag: „Werkzeuge“) oder durch Einfügen von Layern erzeugt. Karten I - Erzeugen von Karten, Layern, Legenden

6 Erzeugen von Karten Karten I - Erzeugen von Karten, Layern, Legenden

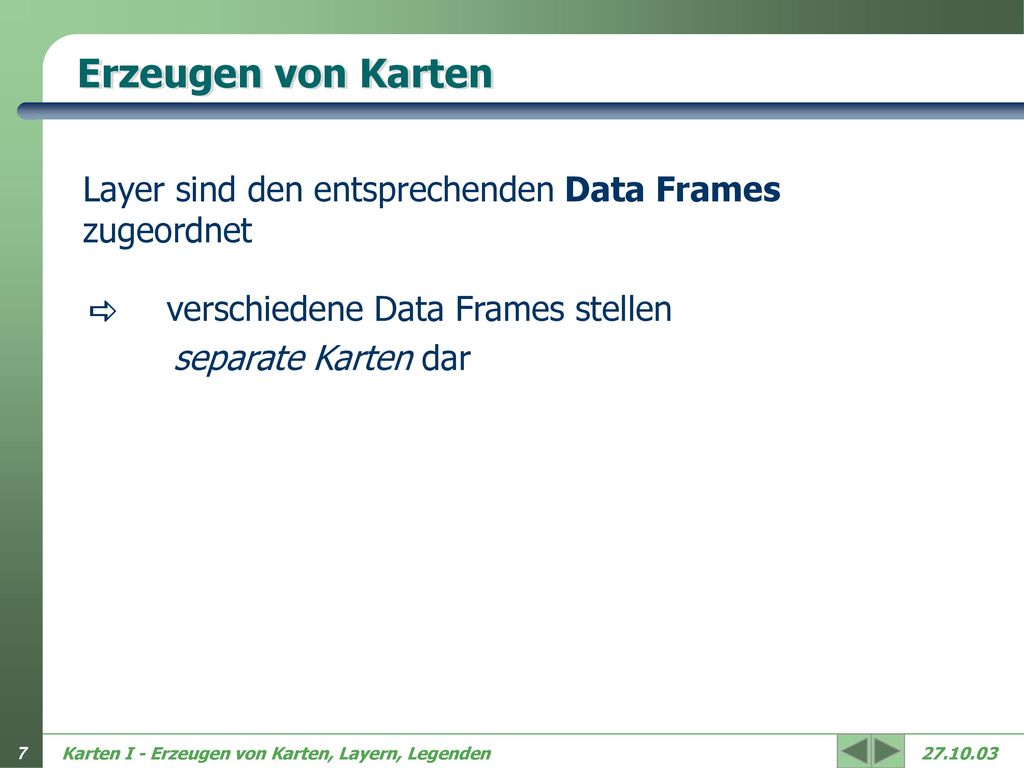

7 Erzeugen von Karten Layer sind den entsprechenden Data Frames zugeordnet verschiedene Data Frames stellen separate Karten dar  Karten I - Erzeugen von Karten, Layern, Legenden

8 Erzeugen von Karten Karten I - Erzeugen von Karten, Layern, Legenden

9 Erzeugen von Karten Dadurch lassen sich auf einer Seite der Layout-Ansicht  mehrere Karten abbilden, wie z.B. ein vergrößerter Kartenausschnitt, eine Übersicht (kleinerer Maßstab). Karten I - Erzeugen von Karten, Layern, Legenden

10 Wechseln zur Layout-Ansicht
Erzeugen von Karten Wechseln zur Layout-Ansicht Karten I - Erzeugen von Karten, Layern, Legenden

11 Erzeugen von Karten Speicherung einer Karte erfolgt als *.mxd-Datei ,
d.h. es werden nur die Art der Darstellung und Verweise auf die Daten gespeichert (vgl. 2. Vortrag: „Modelle und Formate“) Karten I - Erzeugen von Karten, Layern, Legenden

12 Erzeugen von Layern Nach dem Einfügen der Layer können die Reihenfolge
durch Verschieben des entsprechenden Layers („drag and drop“) und die Sichtbarkeit durch Anklicken des Kontrollkästchens  geändert werden. Karten I - Erzeugen von Karten, Layern, Legenden

13 Erzeugen von Layern Die Symbole lassen sich ändern
durch Anklicken des Symbols oder durch Klick mit der rechten Maustaste auf den Layer und hier auf „Properties“  „Symbology“ Karten I - Erzeugen von Karten, Layern, Legenden

14 Erzeugen von Layern zum Ändern des Symbols Anklicken
Karten I - Erzeugen von Karten, Layern, Legenden

15 Erzeugen von Layern Ändern des Symbols
Ändern der Symbol-Füll-farbe durch Anklicken Ändern der Symbolgröße Ändern der Symbol-Linien-farbe durch Anklicken Karten I - Erzeugen von Karten, Layern, Legenden

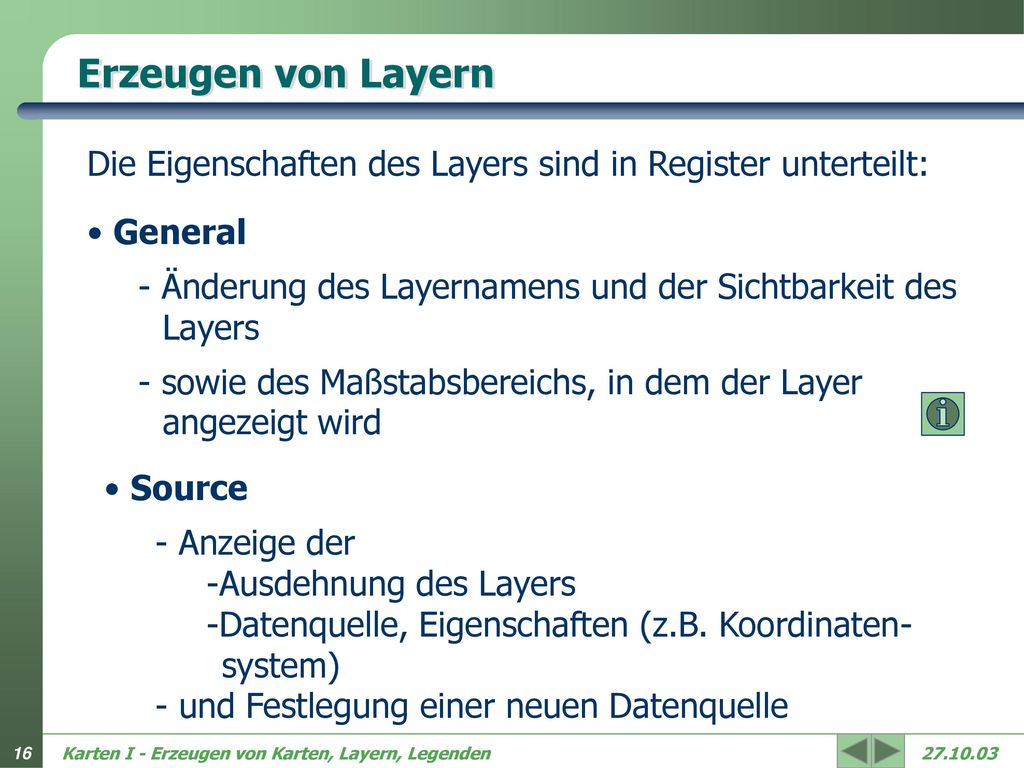

16 Erzeugen von Layern Die Eigenschaften des Layers sind in Register unterteilt: General Änderung des Layernamens und der Sichtbarkeit des Layers sowie des Maßstabsbereichs, in dem der Layer angezeigt wird Source Anzeige der Ausdehnung des Layers Datenquelle, Eigenschaften (z.B. Koordinaten- system) und Festlegung einer neuen Datenquelle Karten I - Erzeugen von Karten, Layern, Legenden

17 Erzeugen von Layern Ausdehnung des Layers
Festlegen einer neuen Datenquelle (falls sich zwischenzeitlich Änderungen des Pfades ergeben haben) Datenquelle und Eigenschaften Karten I - Erzeugen von Karten, Layern, Legenden

18 Erzeugen von Layern Die Eigenschaften des Layers sind in Register unterteilt: Selection Einstellung der Markierungsfarbe / des Markierungs- symbols für den ausgewählten Layer Display Verwendung von „Map Tips“ (zeigen Attributwerte der jeweiligen Objekte beim Überfahren mit der Maus an, z.B. Name eines Landes; Einstellung erfolgt im Register Fields) Symbole können skaliert werden, wenn ein Referenzmaßstab für den Data Frame gesetzt wurde Karten I - Erzeugen von Karten, Layern, Legenden

19 Erzeugen von Layern Skalierung der Symbole
Karten I - Erzeugen von Karten, Layern, Legenden

20 Erzeugen von Layern mit rechter Maustaste anklicken Referenz-Maßstab
setzen Karten I - Erzeugen von Karten, Layern, Legenden

21 Erzeugen von Layern Die Eigenschaften des Layers sind in Register unterteilt: Display Änderung der Transparenz (in %) Angabe des Attributfeldes, das Hyperlink-Ziele enthält und Format des Zieles (z.B. Dokument) und aller auszuschließenden Features, die durch Umwandlung in eine Grafik keine Objekte mehr sind Symbology Importieren von Symbologie-Definitionen (vollst./teilw.) Bearbeitung der Symbole (bereits erwähnt) und der Legende (später: Erzeugen von Legenden) Karten I - Erzeugen von Karten, Layern, Legenden

22 Erzeugen von Layern zusätzliche Beschreibung Symbol-beschriftung
Karten I - Erzeugen von Karten, Layern, Legenden

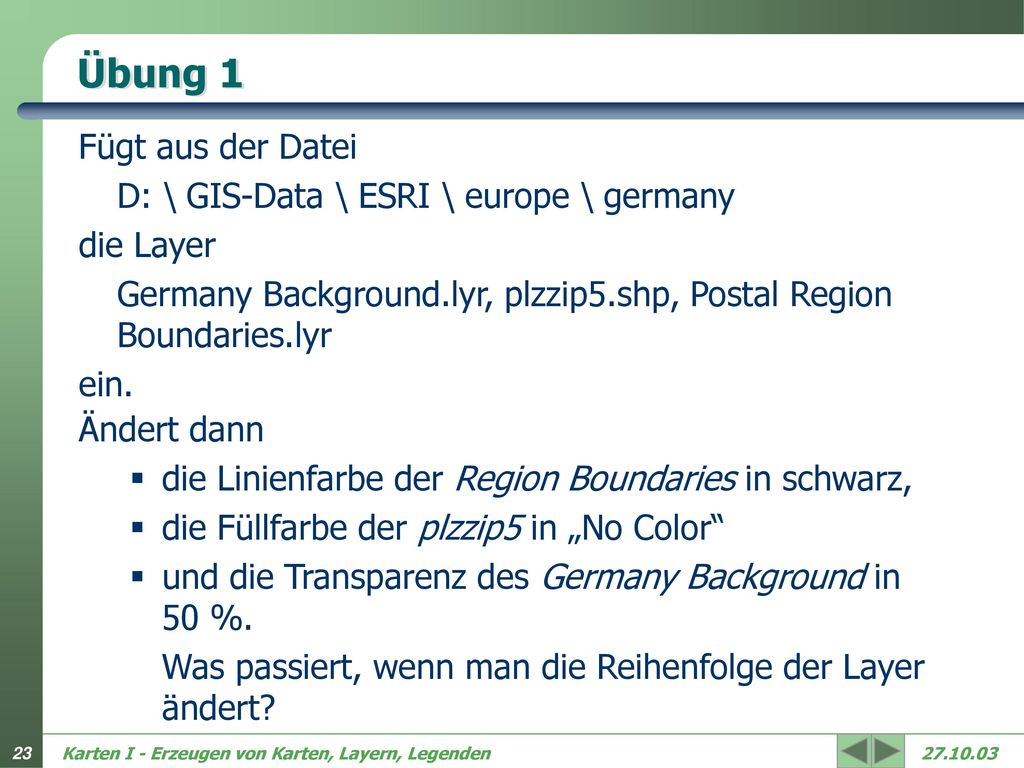

23 Übung 1 Fügt aus der Datei D: \ GIS-Data \ ESRI \ europe \ germany
die Layer Germany Background.lyr, plzzip5.shp, Postal Region Boundaries.lyr ein. Ändert dann die Linienfarbe der Region Boundaries in schwarz, die Füllfarbe der plzzip5 in „No Color“ und die Transparenz des Germany Background in 50 %. Was passiert, wenn man die Reihenfolge der Layer ändert? Karten I - Erzeugen von Karten, Layern, Legenden

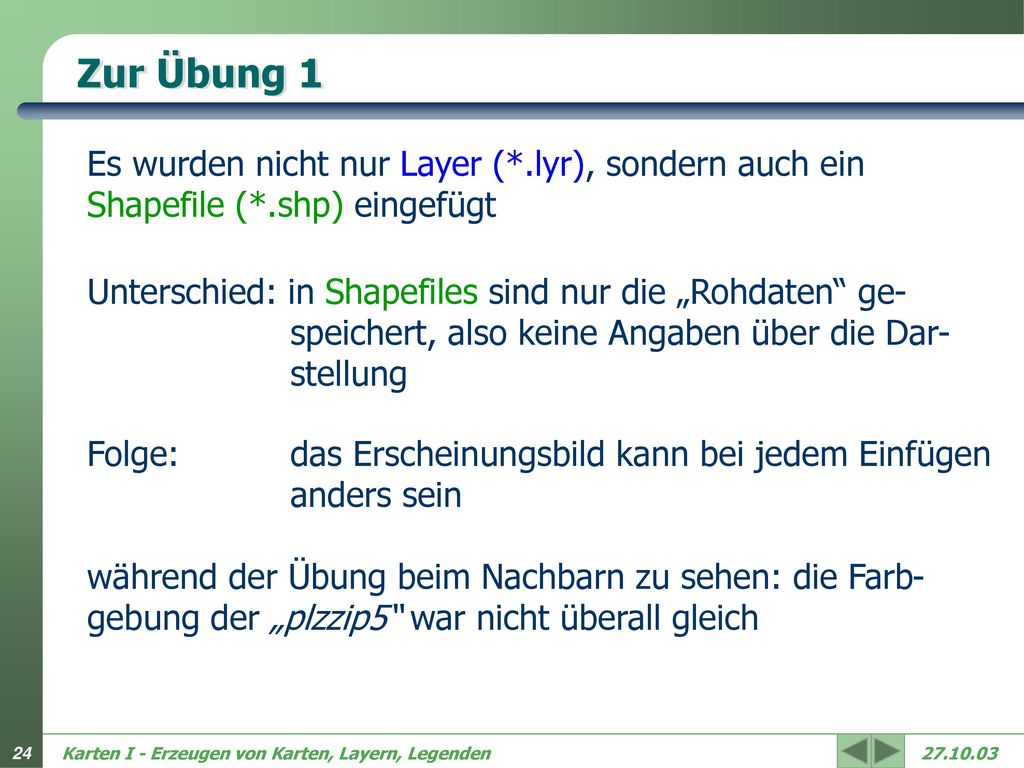

24 Zur Übung 1 Es wurden nicht nur Layer (*.lyr), sondern auch ein
Shapefile (*.shp) eingefügt Unterschied: in Shapefiles sind nur die „Rohdaten“ ge- speichert, also keine Angaben über die Dar- stellung Folge: das Erscheinungsbild kann bei jedem Einfügen anders sein während der Übung beim Nachbarn zu sehen: die Farb- gebung der „plzzip5“ war nicht überall gleich Karten I - Erzeugen von Karten, Layern, Legenden

25 Erzeugen von Layern (Forts.)
Die Eigenschaften des Layers sind in Register unterteilt: Fields Auswahl des „primary display field“, dem z.B. die Map Tips zugewiesen werden Liste aller in der entsprechenden Tabelle enthaltenen Attribute Vergabe eines Alias-Namens, sichtbar / unsichtbar machen und Einstellung des Formats für die Zahlenanzeige (z.B. bei Bevölkerungszahlen) Definition Query (query=Abfrage) Festlegung der zu zeichnenden Objekte des Layers (bei umfangreichen Datensätzen nützlich) Karten I - Erzeugen von Karten, Layern, Legenden

26 Erzeugen von Layern Karten I - Erzeugen von Karten, Layern, Legenden

27 Erzeugen von Layern Die Eigenschaften des Layers sind in Register unterteilt: Labels Einstellungen der Beschriftungen von Objekten des Layers sehr umfangreich  Vortrag 4. Label und Annotationen Joins & Relates Anzeige aller Tabellen, die mit Attribut-Tabelle dieses Layers in Verbindung oder Beziehung stehen  Vortrag 5. Tabellen und Anfragen Karten I - Erzeugen von Karten, Layern, Legenden

28 Erzeugen von Legenden Vielzahl von Möglichkeiten der Legendengenerierung in ArcMap  wird nicht näher erläutert grundsätzlich: Generierung erfolgt mit dem Legendeneditor = Register- karte „Symbology“ der Layer-Properties (schon gesehen) das Inhaltsverzeichnis von ArcMap enthält bereits die Legende, die aber noch nicht in der Karte bzw. der Layout-Ansicht  vorhanden ist  Einfügen (immer für die ausgewählte Karte) Karten I - Erzeugen von Karten, Layern, Legenden

29 Erzeugen von Legenden Karten I - Erzeugen von Karten, Layern, Legenden

30 Erzeugen von Legenden Ändern der Reihenfolge Übernehmen aller
aufgelisteten Layer in die Legende Übernehmen der Auswahl in die Legende Aus Legende entfernen Auswahl der Layer, die in die Legende übernommen werden sollen Anzahl der Spalten Inhalt der Legende Vorschau Karten I - Erzeugen von Karten, Layern, Legenden

31 Erzeugen von Legenden Titel der Legende Ausrichtung des Legendentitels
Einstellungen der Schrift Karten I - Erzeugen von Karten, Layern, Legenden

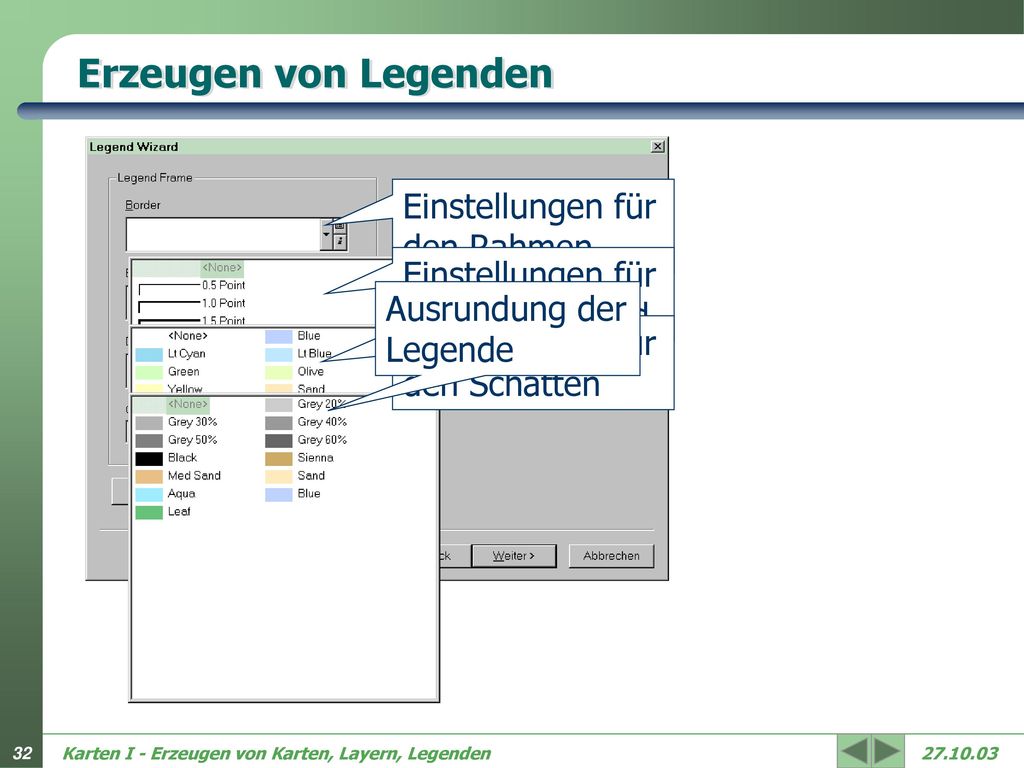

32 Erzeugen von Legenden Einstellungen für den Rahmen
Einstellungen für den Hintergrund Ausrundung der Legende Einstellungen für den Schatten Karten I - Erzeugen von Karten, Layern, Legenden

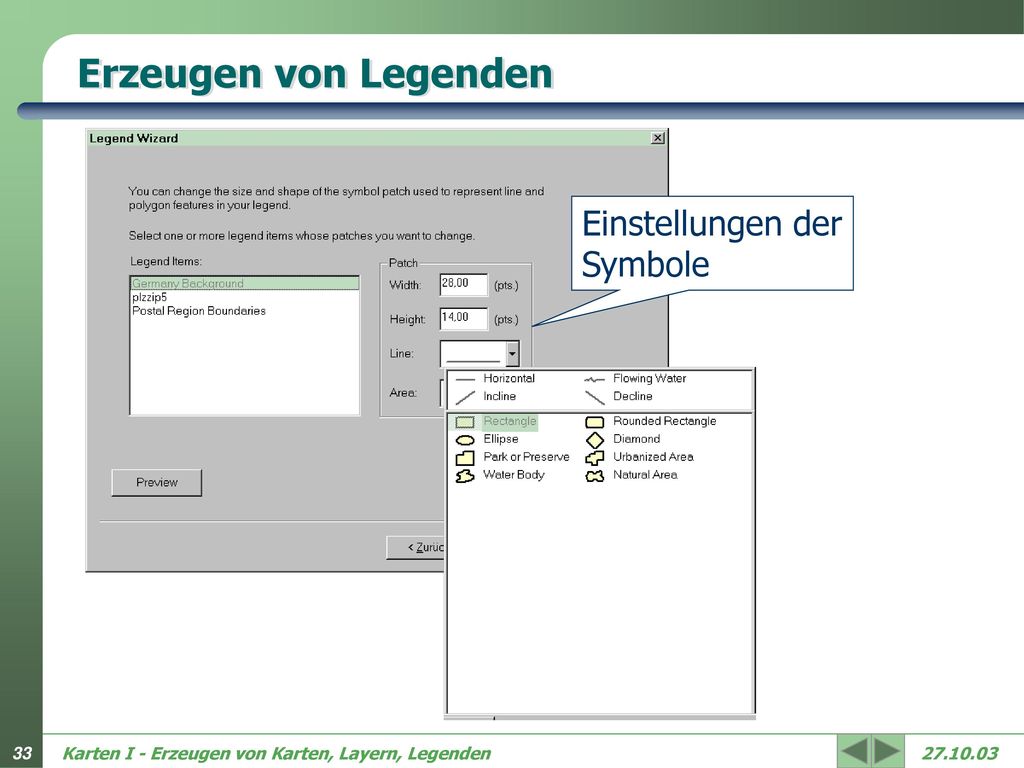

33 Erzeugen von Legenden Einstellungen der Symbole
Karten I - Erzeugen von Karten, Layern, Legenden

34 Erzeugen von Legenden Einstellungen der Abstände
Karten I - Erzeugen von Karten, Layern, Legenden

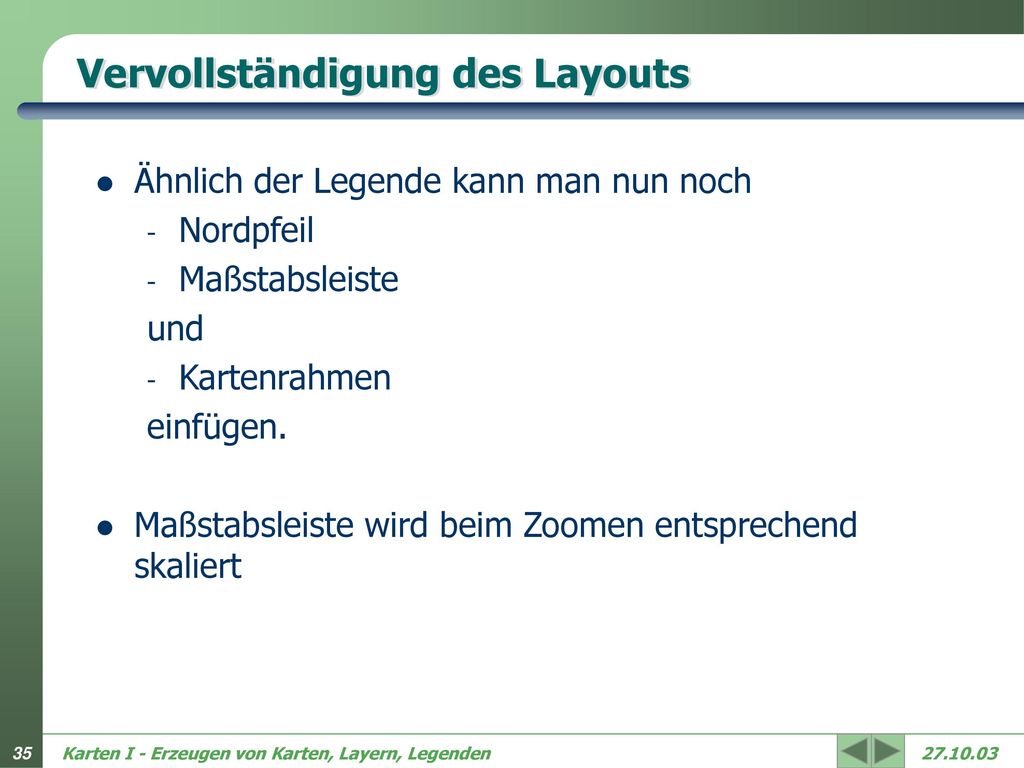

35 Vervollständigung des Layouts
Ähnlich der Legende kann man nun noch Nordpfeil Maßstabsleiste und Kartenrahmen einfügen. Maßstabsleiste wird beim Zoomen entsprechend skaliert Karten I - Erzeugen von Karten, Layern, Legenden

36 Übung 2 Schaltet für den Layer plzzip5 die Map Tips ein, so dass
beim Überfahren mit der Maus die PLZ des jeweiligen Ge- bietes angezeigt wird (primary display field: „ZIP_CODE“). Wechselt in die Layout-Ansicht  und fügt eine Le- gende, einen Nordpfeil und eine Maßstabsleiste ein. Karten I - Erzeugen von Karten, Layern, Legenden

37 Literaturverzeichnis
ESRI: Using ArcMap. Environmental Systems Research Institute Inc, Redlands, USA, 2000. ESRI: Getting Started with ArcGIS. Environmental Systems Research Institute Inc, Redlands, USA, 2002. ESRI: Using ArcCatalog. Environmental Systems Research Institute Inc, Redlands, USA, 2001. Liebig, W.: ArcGIS-ArcView 8. Points-Verl. Norden-Halmstad, 1. Auflage, 2002. Karten I - Erzeugen von Karten, Layern, Legenden

38 Vielen Dank, das war‘s. Karten I - Erzeugen von Karten, Layern, Legenden

39 Erzeugen von Layern Karten I - Erzeugen von Karten, Layern, Legenden

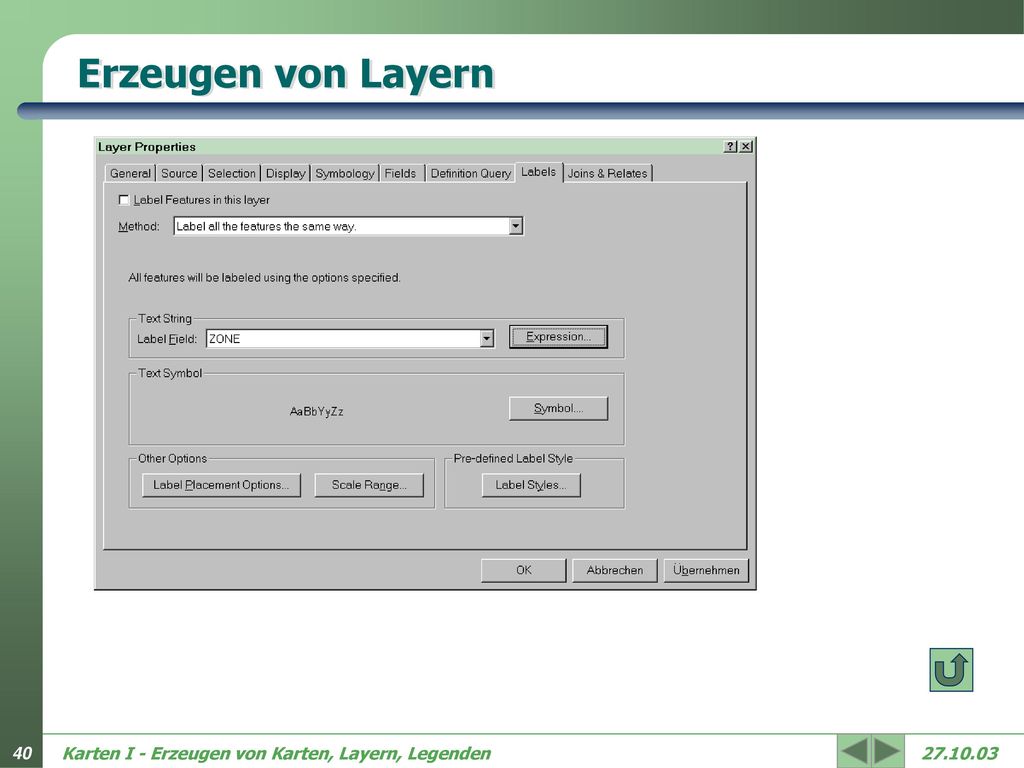

40 Erzeugen von Layern Karten I - Erzeugen von Karten, Layern, Legenden

41 Erzeugen von Layern „primary display field“,
gibt z.B. an, welche Map Tips angezeigt werden Liste der Attribute Alias-Name, Sichtbarkeit und Zahlenformat Karten I - Erzeugen von Karten, Layern, Legenden

42 Angabe des Attributfelds
Erzeugen von Layern Angabe des Attributfelds Angabe der aus-zuschließenden Objekte Format des Zieles Karten I - Erzeugen von Karten, Layern, Legenden

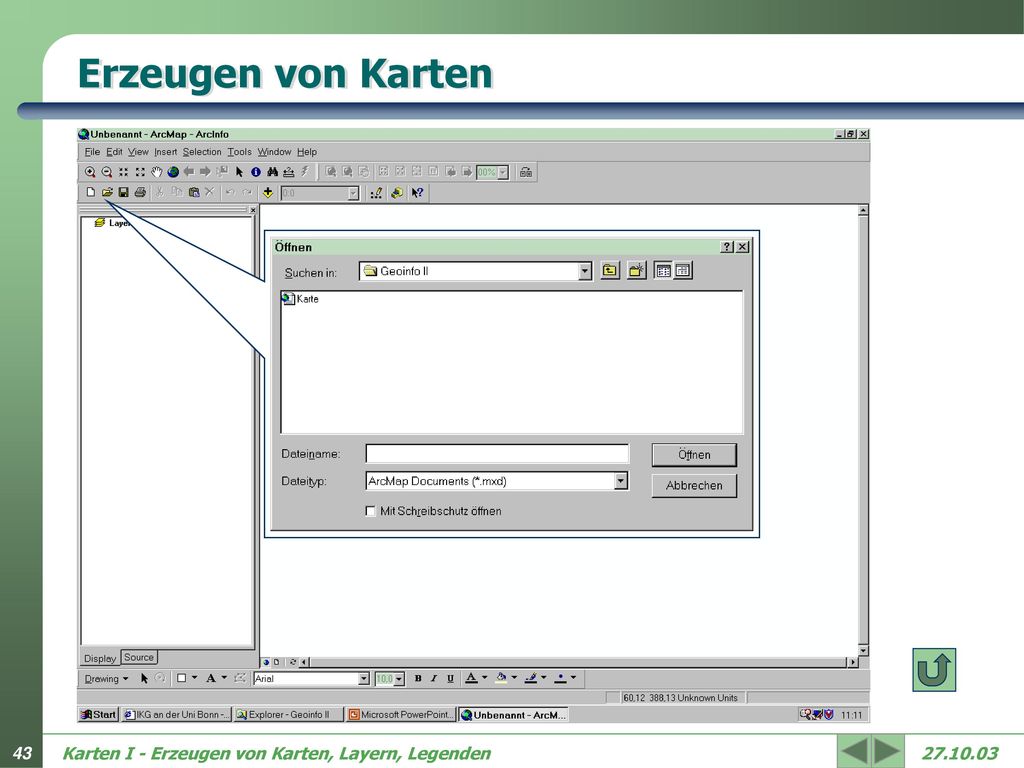

43 Erzeugen von Karten Karten I - Erzeugen von Karten, Layern, Legenden

44 Erzeugen von Layern Karten I - Erzeugen von Karten, Layern, Legenden

45 Ändern des Layernamens
Erzeugen von Layern Ändern des Layernamens sichtbar / unsichtbar machen Festlegung des Maßstabs-Bereichs („Scale Range“) Karten I - Erzeugen von Karten, Layern, Legenden

46 Erzeugen von Layern gleiche Auswahloptionen für alle Layer im Data Frame (Einstellung in Selection  Options) Einstellung für nur diesen Layer Zum Ändern Anklicken Karten I - Erzeugen von Karten, Layern, Legenden

47 Erzeugen von Layern Ein- / Ausschalten der Map Tips
Karten I - Erzeugen von Karten, Layern, Legenden

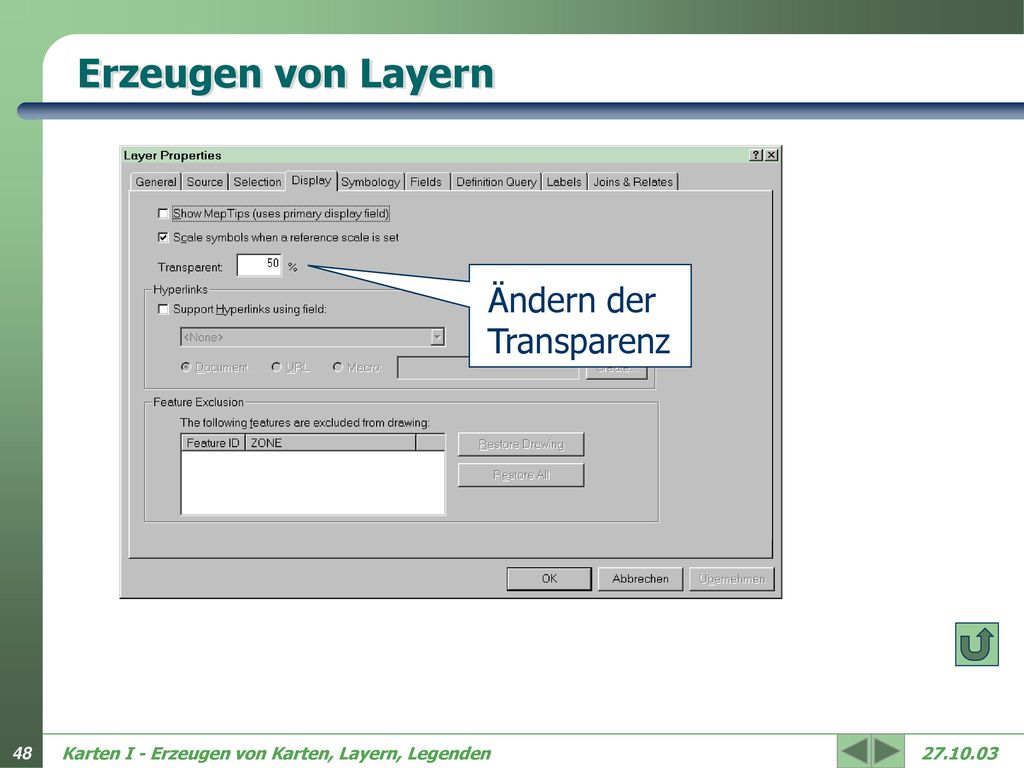

48 Erzeugen von Layern Ändern der Transparenz
Karten I - Erzeugen von Karten, Layern, Legenden
