WARR Space Elevator Beam Power Challenge 2007
Projektleiter: J. C. Sturm
2
Projektleiter: J. C. Sturm
3
WARR Space Elevator Inhalt Projekt Space Elevator
Wettbewerb in den USA Energieübertragung mit Mikrowellen Projektablauf Aktueller Projektstand Kostenaufstellung Projektleiter: J. C. Sturm
4
Projekt Space Elevator
Was ist der Space Elevator? - Bodenstation geostationäre Raumstation Seil - Lift (Climber) Quelle der Bilder. Was ist der Nutzen? Kostenersparnis Projektleiter: J. C. Sturm
5
Wettbewerb in den USA Veranstalter: Spaceward Foundation
Wettkampfbedingungen: Höhe ~ 100 m Zeit ~ 60 s Gewicht ~ kg Energie extern Projektleiter: J. C. Sturm
6
Energieübertragung mit Mikrowellen
Der Vergleich – Wirkungsgrad (100m) Wirkungsgrad Solarzellen-Scheinwerfer Mikrowellen Empfänger 20% 70% Sendeweg 5 % Sender 20%-50% 70%-95% Gesamt-η < 5% > 10% Projektleiter: J. C. Sturm
7
Energieübertragung mit Mikrowellen
Projektleiter: J. C. Sturm
8
Projektablauf Phase Datum Investierte Zeit Ziel/Ergebnis
Machbarkeitsstudie Dez. – Jan. ~ 1600h Entscheidung für Mikrowellen-anwendung Entwicklungsphase Feb. – Apr. ~ 800h Überprüfung der Anwendungsfähig-keit des Systems Konstruktionsphase Mai – Aug. ~ 3200h Beschaffung und Konstruktion Optimierungsphase Sep. – Okt. … 1. Platz beim Wettkampf Projektleiter: J. C. Sturm
9
Aktueller Projektstand
Antrieb Struktur Energie Projektleiter: J. C. Sturm
10

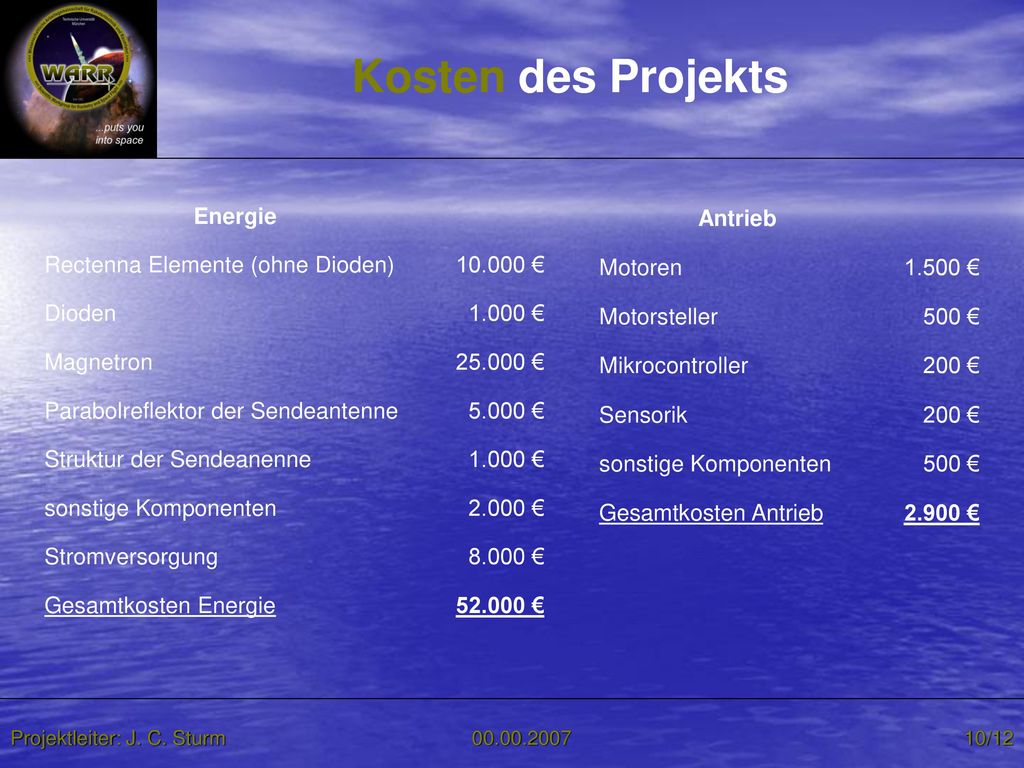

Kosten des Projekts Antrieb Motoren 1.500 € Motorsteller 500 €
Mikrocontroller 200 € Sensorik sonstige Komponenten Gesamtkosten Antrieb 2.900 € Energie Rectenna Elemente (ohne Dioden) € Dioden 1.000 € Magnetron € Parabolreflektor der Sendeantenne 5.000 € Struktur der Sendeanenne sonstige Komponenten 2.000 € Stromversorgung 8.000 € Gesamtkosten Energie € Projektleiter: J. C. Sturm
11
Kosten des Projekts Struktur Carbonstäbe 5.000 € Verbindungsmittel
200 € Struktur Energiewandler 2.000 € Struktur Antriebsschlitten 500 € Struktur Nutzlast Base Pad sonstige Komponenten Gesamtkosten Struktur 8.900 € Logistik € Gesamtkosten € Projektleiter: J. C. Sturm
12
Ende Das WARR Space Elevator Team bedankt sich für Ihre Aufmerksamkeit ! Projektleiter: J. C. Sturm
