1 ABB STOTZ-KONTAKT GmbH ABB i-bus® KNX Wetterzentrale, Wettersensor
© ABB STOTZ-KONTAKT GmbH 2CDC N0104 | Seite 1

2 Wetterzentrale (WZ/S 1.1), Wettersensor (WES/A 2.1) Überblick
REG Anwendungsprogramm „Sensordaten 2.0“ Konvertierung nicht möglich Wettersensor WES/A 2.1 AP 9 Messgrößen erfassbar 100 x 96 x 128 (H x B x T) Gehäuse IP 44 © ABB STOTZ-KONTAKT GmbH 2CDC N0104 | Seite 2

3 Wetterzentrale (WZ/S 1.1), Wettersensor (WES/A 2.1) Anschlussbild
Die Bezeichnungen sind bei beiden Geräten gleich. © ABB STOTZ-KONTAKT GmbH 2CDC N0104 | Seite 3

4 Wetterzentrale (WZ/S 1.1), Wettersensor (WES/A 2.1) Technische Daten
Über die RS485 Schnittstelle werden die Daten an die Wetterzentrale übermittelt. Die Geräte sind gegen ein Vertauschen der Anschlüsse 1, 2, A oder B geschützt. Kommunikation Wetterzentrale und Wettersensor: Verbindungsleitung 4-adrig Leitungslänge max. 100 m Leitungsart PYCYM (2x2x0.8mm) J-Y(ST)Y (2x2x0.8mm) © ABB STOTZ-KONTAKT GmbH 2CDC N0104 | Seite 4

5 ABB i-bus® KNX Wetterzentrale WZ/S 1.1
© ABB STOTZ-KONTAKT GmbH 2CDC N0104 | Seite 5

6 Wetterzentrale (WZ/S 1.1) Hardware
Hilfsspannung und Datenschnittstelle zum Versorgen des Wettersensors 1 (0V Potential) 2 (24 V Potential) A (RS485 Schnittstelle) B (RS485 Schnittstelle) Programmier-Taste/LED Busanschlussklemme Stromversorgung     © ABB STOTZ-KONTAKT GmbH 2CDC N0104 | Seite 6

7 Wetterzentrale (WZ/S 1.1) Anwendungsprogramm „Sensordaten 2.0”
Einstellbar welcher Wettersensor angeschlossen ist. Messwert wird im entsprechenden Datenpunkttyp dargestellt, z.B. in m/s, in Lux oder in °C. 2 Schwellwerte pro Eingang, jeweils mit oberem und unterem Grenzwert / Schwellwerte über Bus änderbar. UND/ODER Logik, 4 Eingänge, invertierbar. 4 Speicher mit je 24 Werten / Speicherung erfolgt im FiFo-Prinzip (Ringpuffer). Mindestdauer der Unter- bzw. Überschreitung einstellbar (fällt innerhalb der Mindestdauer die Sendebedingung wieder zurück, wird nichts gesendet). Temperaturwert kann mittels Offset um +/- 5 °C angepasst werden. © ABB STOTZ-KONTAKT GmbH 2CDC N0104 | Seite 7

8 ABB i-bus® KNX Wettersensor WES/A 2.1
© ABB STOTZ-KONTAKT GmbH 2CDC N0104 | Seite 8

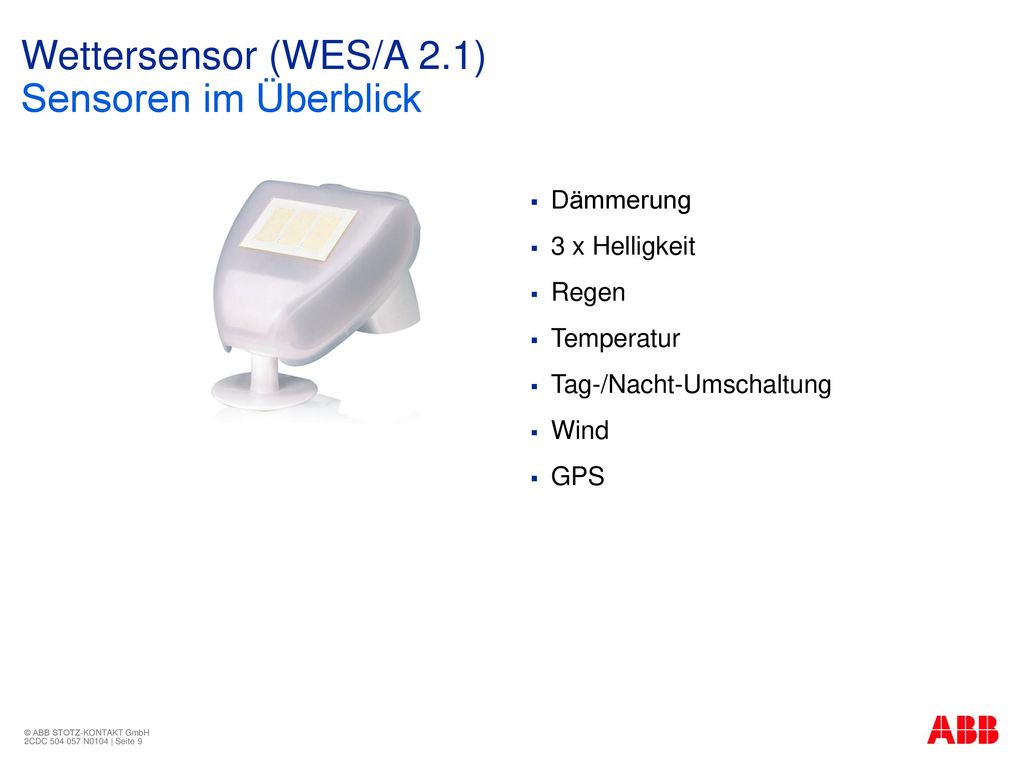

9 Wettersensor (WES/A 2.1) Sensoren im Überblick
Dämmerung 3 x Helligkeit Regen Temperatur Tag-/Nacht-Umschaltung Wind GPS © ABB STOTZ-KONTAKT GmbH 2CDC N0104 | Seite 9

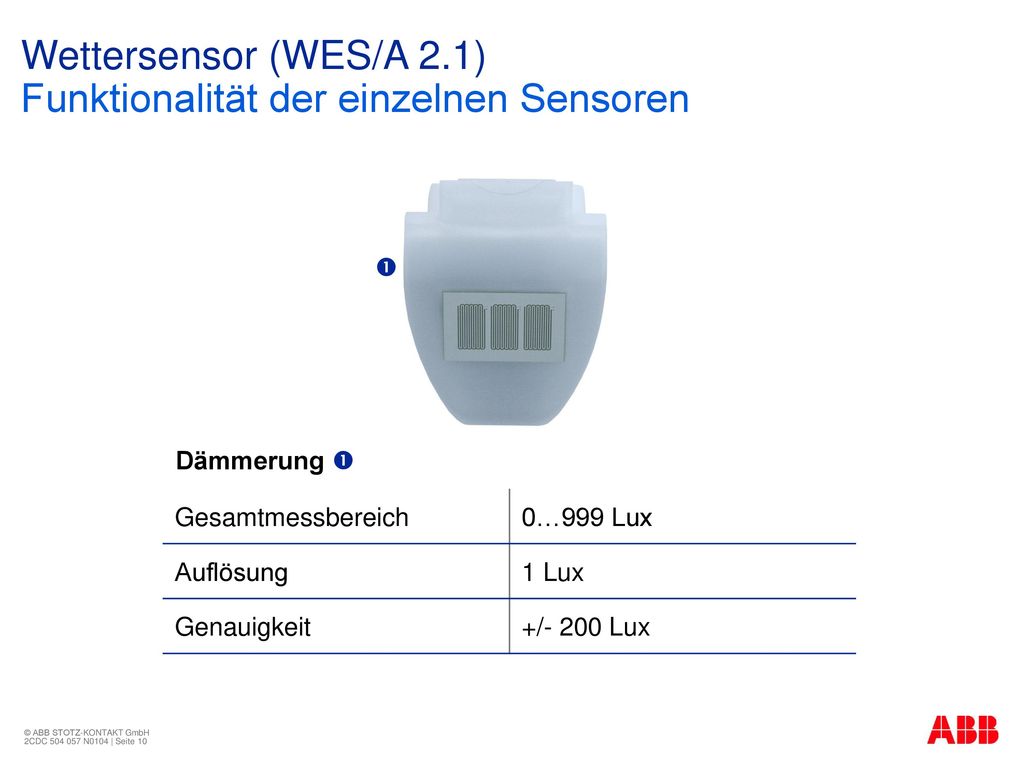

10 Wettersensor (WES/A 2.1) Funktionalität der einzelnen Sensoren
 Dämmerung  Gesamtmessbereich 0…999 Lux Auflösung 1 Lux Genauigkeit +/- 200 Lux © ABB STOTZ-KONTAKT GmbH 2CDC N0104 | Seite 10

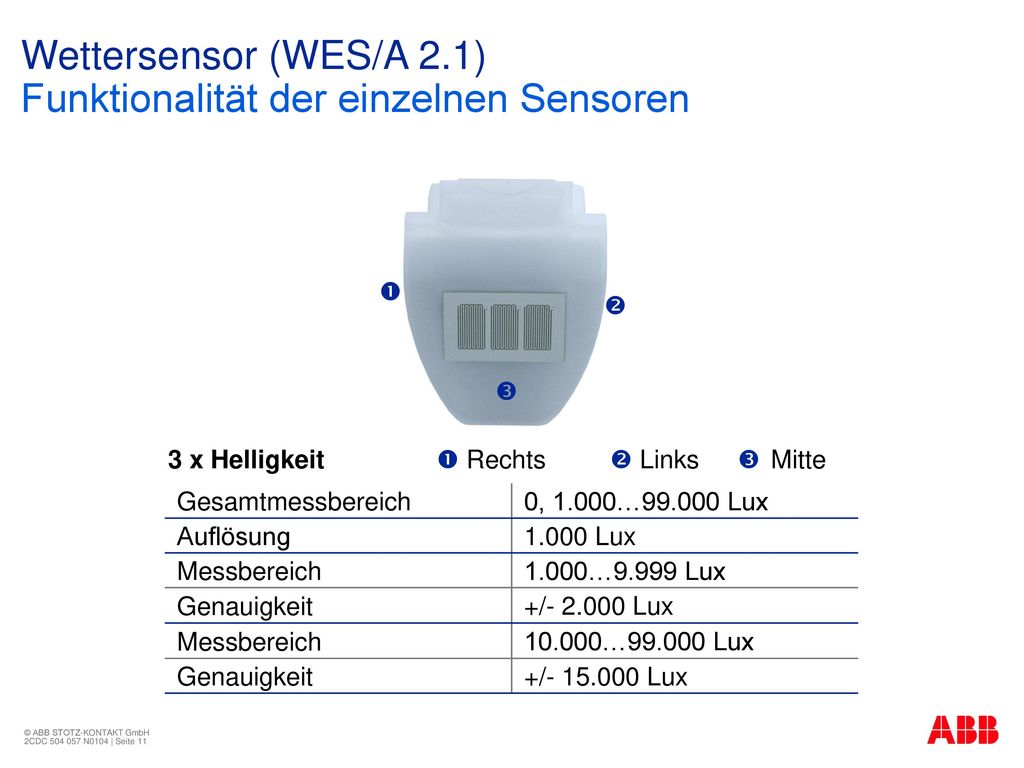

11 Wettersensor (WES/A 2.1) Funktionalität der einzelnen Sensoren
   3 x Helligkeit  Rechts  Links  Mitte Gesamtmessbereich 0, 1.000… Lux Auflösung 1.000 Lux Messbereich 1.000…9.999 Lux Genauigkeit +/ Lux 10.000… Lux +/ Lux © ABB STOTZ-KONTAKT GmbH 2CDC N0104 | Seite 11

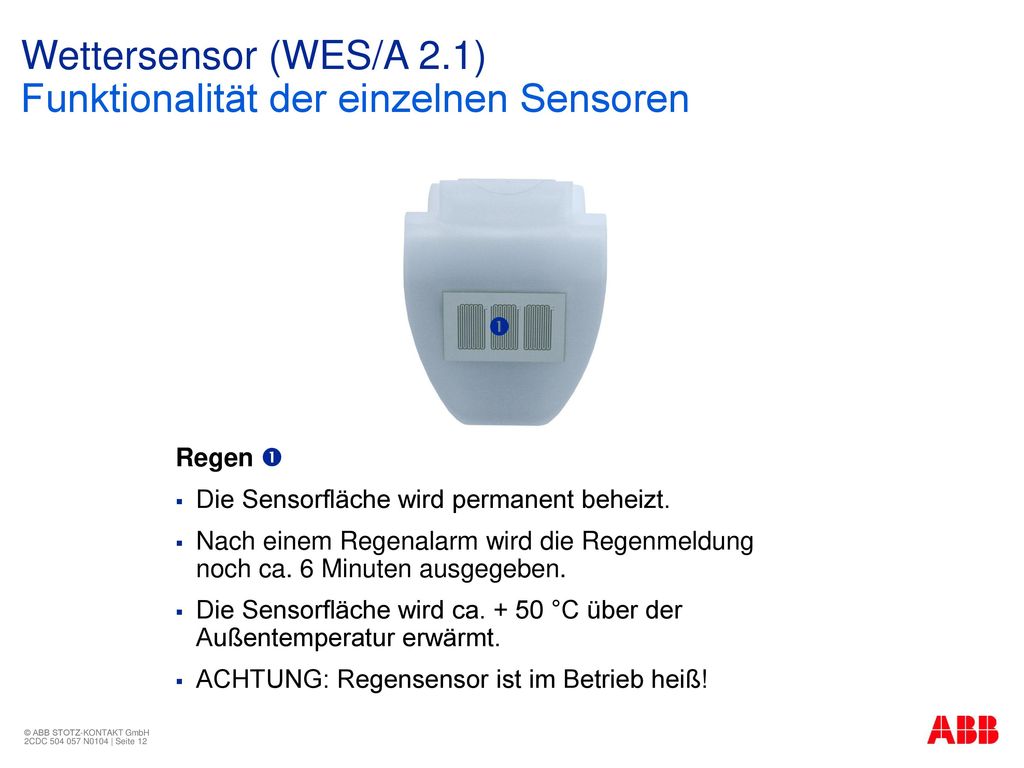

12 Wettersensor (WES/A 2.1) Funktionalität der einzelnen Sensoren
 Regen  Die Sensorfläche wird permanent beheizt. Nach einem Regenalarm wird die Regenmeldung noch ca. 6 Minuten ausgegeben. Die Sensorfläche wird ca °C über der Außentemperatur erwärmt. ACHTUNG: Regensensor ist im Betrieb heiß! © ABB STOTZ-KONTAKT GmbH 2CDC N0104 | Seite 12

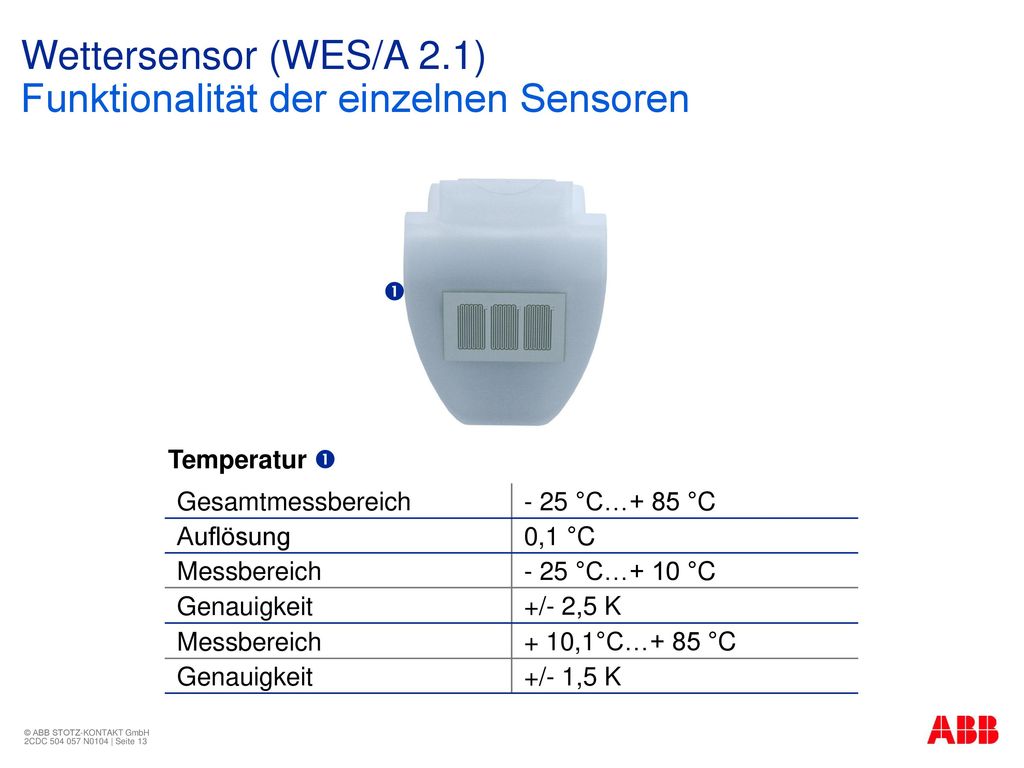

13 Wettersensor (WES/A 2.1) Funktionalität der einzelnen Sensoren
 Temperatur  Gesamtmessbereich - 25 °C…+ 85 °C Auflösung 0,1 °C Messbereich - 25 °C…+ 10 °C Genauigkeit +/- 2,5 K + 10,1°C…+ 85 °C +/- 1,5 K © ABB STOTZ-KONTAKT GmbH 2CDC N0104 | Seite 13

14 Wettersensor (WES/A 2.1) Funktionalität der einzelnen Sensoren
 Tag / Nacht  Tag => Nacht > 10 Lux Nacht Nacht => Tag < 10 Lux* * Nach einer Minute und 15 Sekunden nachdem der Helligkeitswert wieder 10 Lux überschritten hat © ABB STOTZ-KONTAKT GmbH 2CDC N0104 | Seite 14

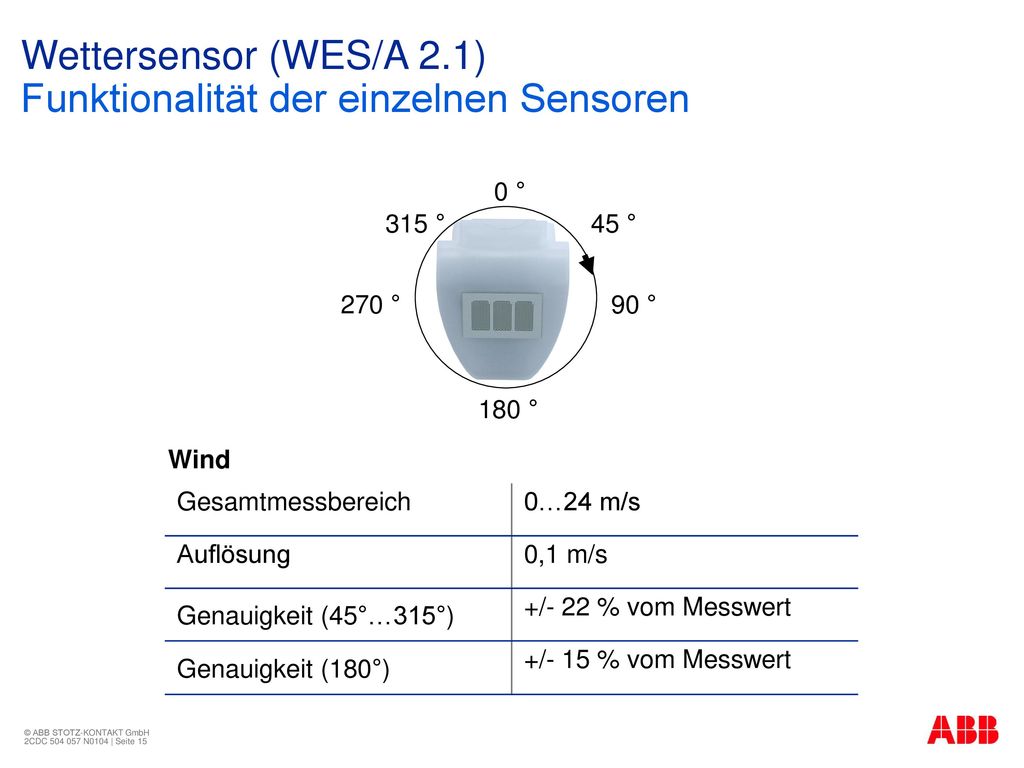

15 Wettersensor (WES/A 2.1) Funktionalität der einzelnen Sensoren
0 ° 315 ° 45 ° 270 ° 90 ° 180 ° Wind Gesamtmessbereich 0…24 m/s Auflösung 0,1 m/s Genauigkeit (45°…315°) +/- 22 % vom Messwert Genauigkeit (180°) +/- 15 % vom Messwert © ABB STOTZ-KONTAKT GmbH 2CDC N0104 | Seite 15

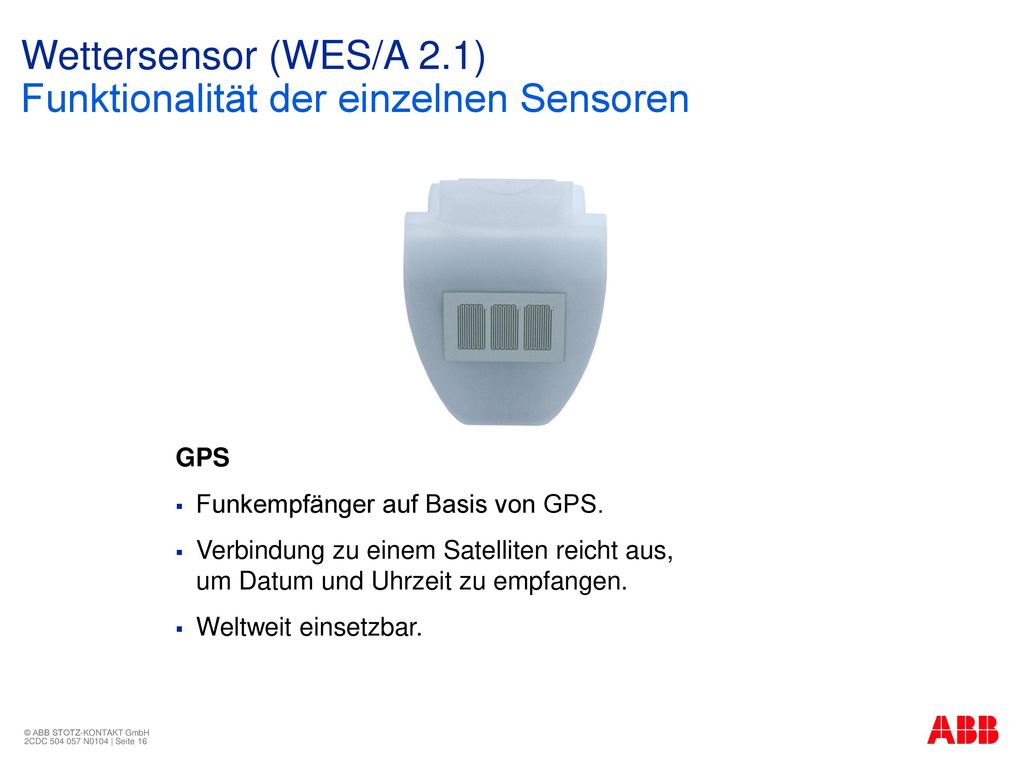

16 Wettersensor (WES/A 2.1) Funktionalität der einzelnen Sensoren
GPS Funkempfänger auf Basis von GPS. Verbindung zu einem Satelliten reicht aus, um Datum und Uhrzeit zu empfangen. Weltweit einsetzbar. © ABB STOTZ-KONTAKT GmbH 2CDC N0104 | Seite 16

17 Wettersensor (WES/A 2.1) Vorbereitung des Wettersensors
 Deckel mit Regensensor  Raste des Deckels (links und rechts)  Gehäuse-Unterteil    Der Deckel  des Wettersensors ist am unteren Rand rechts und links eingerastet . Nehmen Sie den Deckel  von dem Wettersensor ab, indem Sie die Raste vorsichtig nach außen ziehen. Gehen Sie sorgfältig vor, um die Kabelsteckverbindung zwischen der Platine im Gehäuse-Unterteil  und dem Regensensor im Deckel  nicht abzureißen. © ABB STOTZ-KONTAKT GmbH 2CDC N0104 | Seite 17

18 Wettersensor (WES/A 2.1) Montage des Halters
Der Wettersensor beinhaltet einen kombinierten Wand-/ Masthalter. Der Halter ist bei Lieferung mit Klebestreifen an der Gehäuserückseite befestigt, um die Montage zu erleichtern. © ABB STOTZ-KONTAKT GmbH 2CDC N0104 | Seite 18

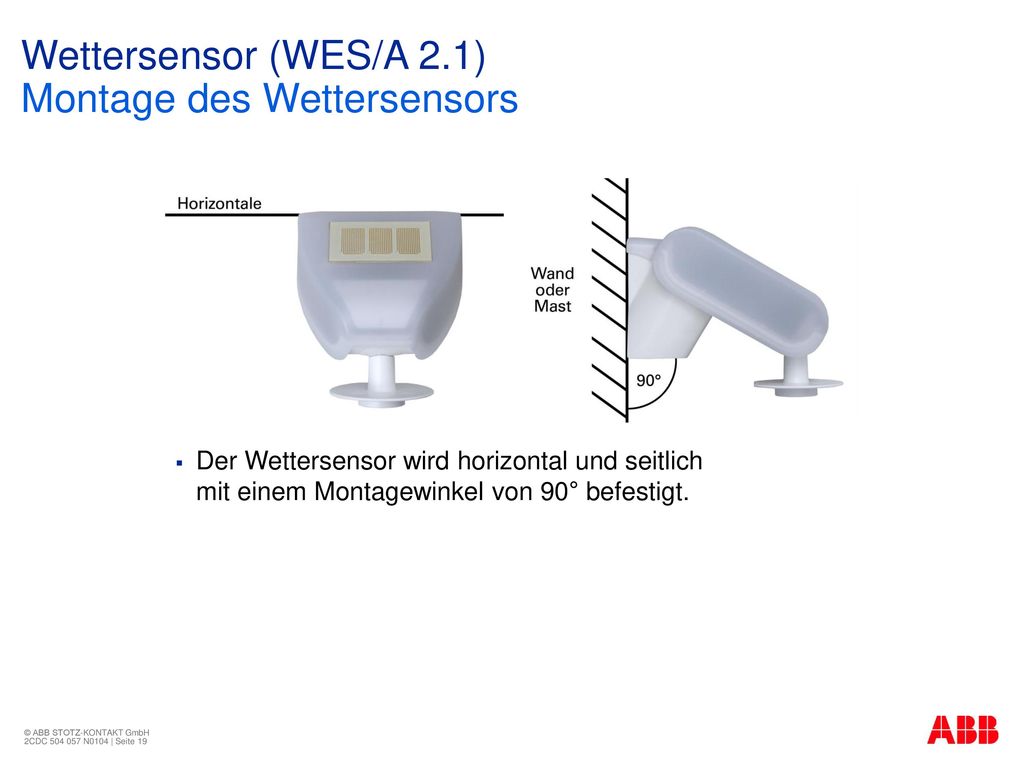

19 Wettersensor (WES/A 2.1) Montage des Wettersensors
Der Wettersensor wird horizontal und seitlich mit einem Montagewinkel von 90° befestigt. © ABB STOTZ-KONTAKT GmbH 2CDC N0104 | Seite 19
