1 1 Workshop Service Inbetriebnahme und Rücksicherung Saia Service an PCD's Inbetriebnahme und Rücksicherung III. Workshop Inbetriebnahme und Laden der Datensicherung Service an Saia PCD

2 2 Workshop Service Inbetriebnahme und Rücksicherung Saia Service an PCD's Inbetriebnahme und Rücksicherung Nach einem Austausch der PCD muss das neue Gerät in Betrieb genommen werden

3 3 Workshop Service Inbetriebnahme und Rücksicherung Saia Service an PCD's Inbetriebnahme und Rücksicherung Inbetriebnahme einer PCD

4 4 Workshop Service Inbetriebnahme und Rücksicherung Saia Service an PCD's Inbetriebnahme und Rücksicherung Bevor wir die gesicherten Daten in eine PCD gleichen Typs zurückladen können, müssen wir die PCD in Betrieb nehmen. Wählen Sie dazu den Online Configurator unter Programme/SAIA PG5 1.4

5 5 Workshop Service Inbetriebnahme und Rücksicherung Saia Service an PCD's Inbetriebnahme und Rücksicherung Wenn wir nun über S-Bus USB PGU oder seriell PGU online gehen erhalten wir nebenstehendes Fenster. Sie sehen hier das Datum, Uhrzeit, Woche und Wochentag noch in der Vergangenheit liegen. Das die PCD im Halt steht und kein Programm enthält.

6 6 Workshop Service Inbetriebnahme und Rücksicherung Saia Service an PCD's Inbetriebnahme und Rücksicherung Als nächstes stellen wir erst einmal die Uhrzeit und das Datum. Dazu drücken Sie die Taste Clock. Imfolgenden Dialog können Sie die Uhrzeit manuell in den entsprechenden Eingabefenstern stellen.

7 7 Workshop Service Inbetriebnahme und Rücksicherung Saia Service an PCD's Inbetriebnahme und Rücksicherung Wir können auch einfach die Uhrzeit vom PC auf die PCD kopieren. Dazu drücken wir die Taste. Wir sehen dann in den EInstellfenstern für die PCD Uhr die PC- Uhrzeit und Datum. Bestätigen Sie die Einstellungen mit der Taste OK. Wir sehen nun im Informationsfeld des Saia Online Configurators die aktuellen Einstellungen

8 8 Workshop Service Inbetriebnahme und Rücksicherung Saia Service an PCD's Inbetriebnahme und Rücksicherung Laden der Datensicherung in die PCD

9 9 Workshop Service Inbetriebnahme und Rücksicherung Saia Service an PCD's Inbetriebnahme und Rücksicherung Nachdem wir nun die Station in Betrieb genommen haben sehen wir nebenstehendes Fenster. Jetzt können wir das gesicherte Image wieder in die PCD laden. Vorher schauen wir uns in den Hardware Settings noch die Registerkarte TCP/IP an. Wir sehen das hier keine Einstellungen vorhanden sind. Dieser Schritt dient nur der Verdeutlichung im Workshop Verlassen wir die Hardware Settings mit der Taste Abbrechen.

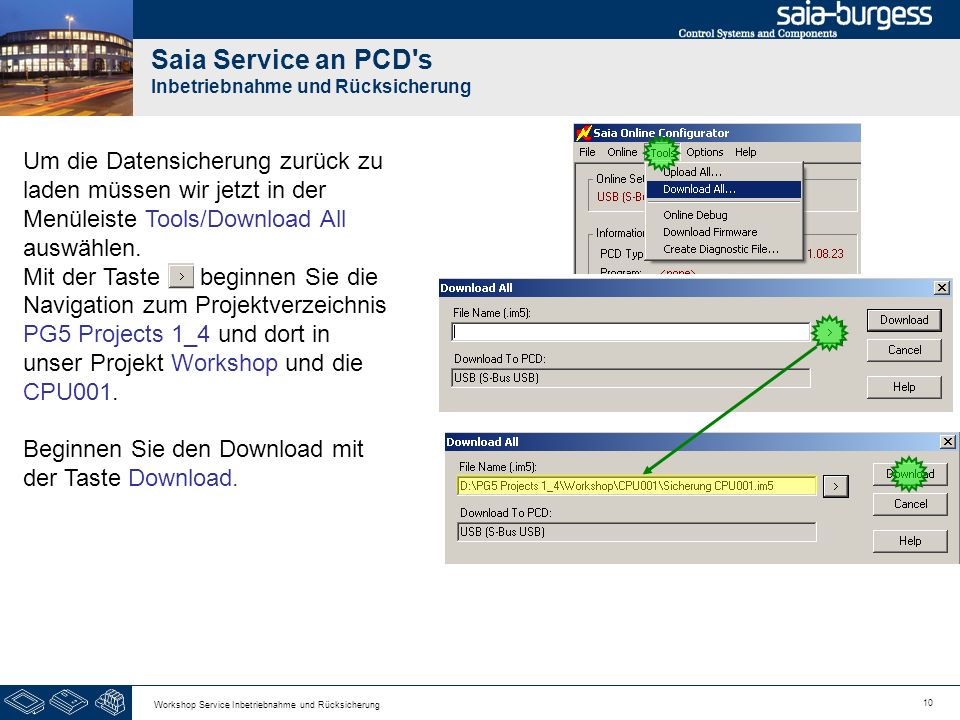

10 10 Workshop Service Inbetriebnahme und Rücksicherung Saia Service an PCD's Inbetriebnahme und Rücksicherung Um die Datensicherung zurück zu laden müssen wir jetzt in der Menüleiste Tools/Download All auswählen. Mit der Taste beginnen Sie die Navigation zum Projektverzeichnis PG5 Projects 1_4 und dort in unser Projekt Workshop und die CPU001. Beginnen Sie den Download mit der Taste Download.

11 11 Workshop Service Inbetriebnahme und Rücksicherung Saia Service an PCD's Inbetriebnahme und Rücksicherung Während des Download sehen wir an dem Fortschrittsbalken den Verlauf des Uploads, sowie was gerade geladen wird. Nach dem Download schließt sich der Dialog und wir sehen im Informationsfeld des Saia Online Configurators das die PCD ein Progamm CPU001 enthält und in Stop steht.

12 12 Workshop Service Inbetriebnahme und Rücksicherung Saia Service an PCD's Inbetriebnahme und Rücksicherung Schauen wir uns jetzt die Hardware Settings an. Klicken Sie auf die Taste Hardware Settings und dann wählen Sie die Registerkarte TCP/IP. Wir sehen das auch die Einstellungen (Hardware Settings) mit übertragen wurden, hier Kommunikationseinstellungen für Ethernet. Beenden Sie mit der Taste Abbrechen. Dieser Schritt dient nur der Verdeutlichung im Workshop

13 13 Workshop Service Inbetriebnahme und Rücksicherung Saia Service an PCD's Inbetriebnahme und Rücksicherung Jetzt müssen wir nur noch die Programmabarbeitung starten. Dazu drücken Sie die Taste Run. Wir sehen nun im Informationsfeld des Saia Online Configurators das die PCD in Run ist. Schließen Sie den Online Configurator mit der Exit Taste

14 14 Workshop Service Inbetriebnahme und Rücksicherung Saia Service an PCD's Inbetriebnahme und Rücksicherung Wir haben erfolgreich eine PCD in Betrieb genommen und die Datenrücksicherung durchgeführt
