Wellenfrontmessung bei sFLASH Diplomanden- und Doktoranden-Seminar 02/07/ Ulrich Hipp Universität Hamburg
2
Überblick Theorie Simulationen Messungen Wellenfronten

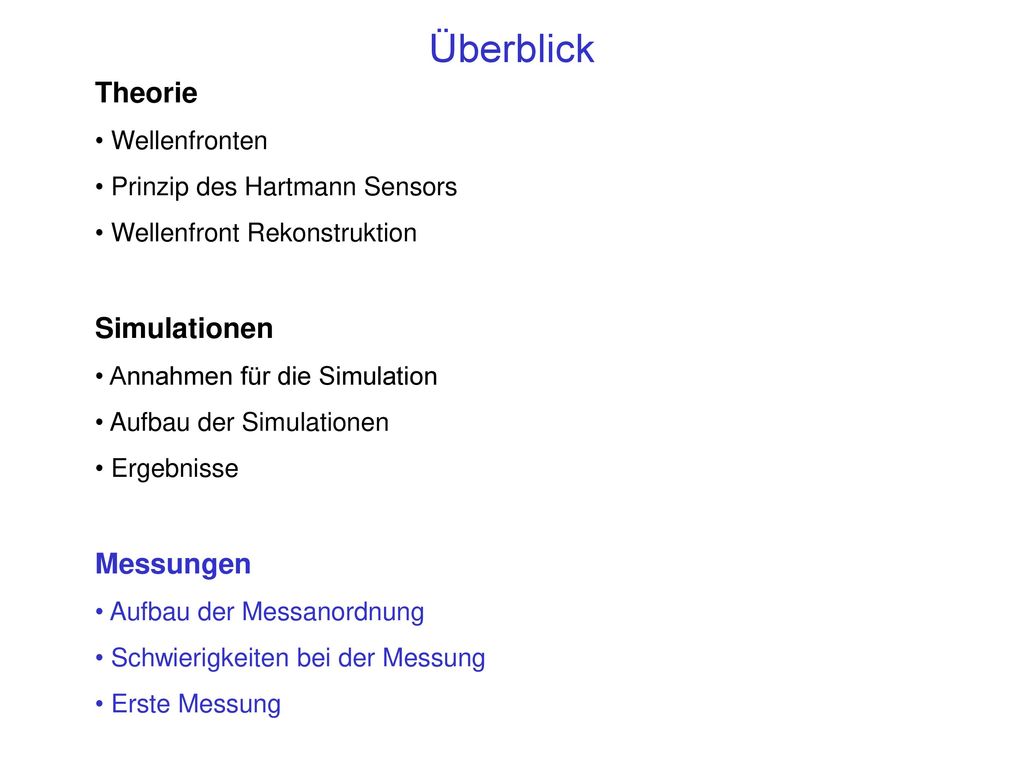

Prinzip des Hartmann Sensors Wellenfront Rekonstruktion Simulationen Annahmen für die Simulation Aufbau der Simulationen Ergebnisse Messungen Aufbau der Messanordnung Schwierigkeiten bei der Messung Erste Messung
3
Überblick Theorie Simulationen Messungen Wellenfronten
Prinzip des Hartmann Sensors Wellenfront Rekonstruktion Simulationen Annahmen für die Simulation Aufbau der Simulationen Ergebnisse Messungen Aufbau der Messanordnung Schwierigkeiten bei der Messung Erste Messung
4
Theorie - Wellenfronten
Lösung der Wellengleichung Maxwell Wellengleichung Definition der Phase: Definition der Wellenfront: Eine Fläche, die alle Punkte einer Welle verbindet, welche die gleiche Phase haben
5
Theorie - Wellenfronten
Beispiel Punkquelle: Wellenfronten sind Kugeloberflächen Definition der Wellenfront: Eine Fläche, die alle Punkte einer Welle verbindet, welche die gleiche Phase haben
6
Theorie - Wellenfronten
Beispiel Punkquelle: Wellenfronten sind Kugeloberflächen Definition der Wellenfront: Eine Fläche, die alle Punkte einer Welle verbindet, welche die gleiche Phase haben
7
Theorie - Wellenfronten

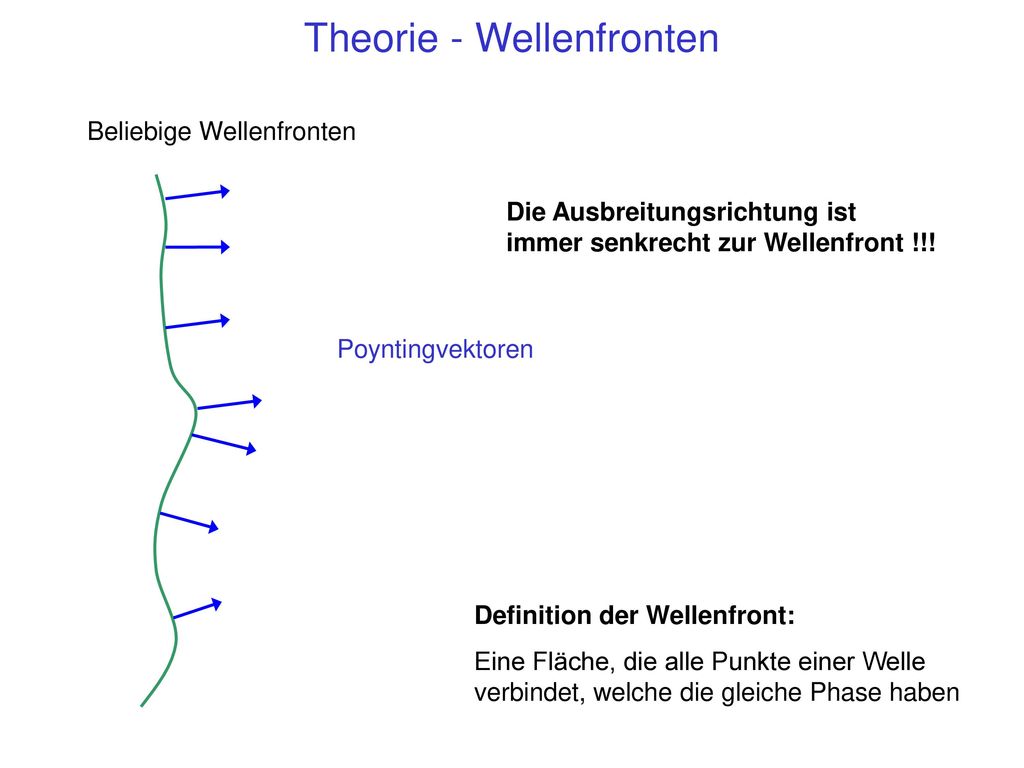

Beliebige Wellenfronten Die Ausbreitungsrichtung ist immer senkrecht zur Wellenfront !!! Poyntingvektoren Definition der Wellenfront: Eine Fläche, die alle Punkte einer Welle verbindet, welche die gleiche Phase haben
8
Theorie – Hartmann Sensor
Geometrischer Effekt – transversale Strahlabweichungen Messung der lokalen Winkel der Wellenfront an diskreten Punkten Wellenfront-Rekonstruktion durch bestimmte Algorithmen
9
Theorie – Hartmann Sensor

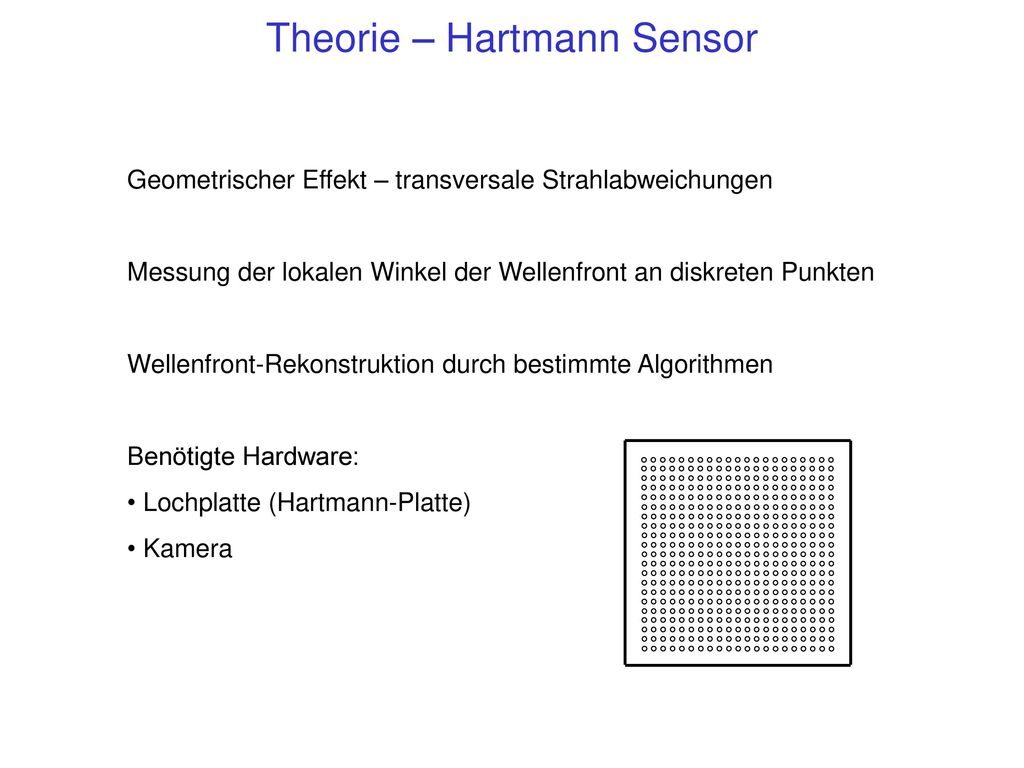

Geometrischer Effekt – transversale Strahlabweichungen Messung der lokalen Winkel der Wellenfront an diskreten Punkten Wellenfront-Rekonstruktion durch bestimmte Algorithmen Benötigte Hardware: Lochplatte (Hartmann-Platte) Kamera
10
Theorie – Hartmann Sensor
Geometrischer Effekt – transversale Strahlabweichungen Messung der lokalen Winkel der Wellenfront an diskreten Punkten Wellenfront-Rekonstruktion durch bestimmte Algorithmen Benötigte Hardware: Lochplatte (Hartmann-Platte) Kamera Sensor ist achromatisch (zumindest über einen großen Bereich) Gleichzeitige Messung des Intensitätsprofils möglich
11
Theorie – Hartmann Sensor

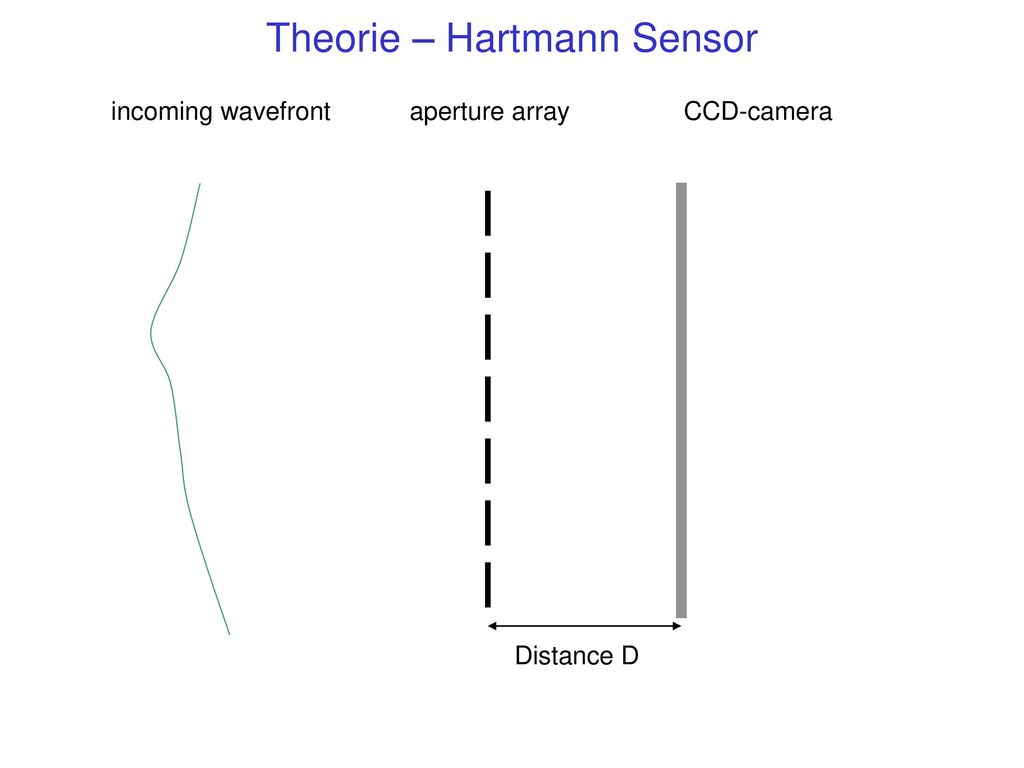

incoming wavefront aperture array CCD-camera Distance D
12
Theorie – Hartmann Sensor
incoming wavefront aperture array CCD-camera Distance D
13
Theorie – Hartmann Sensor

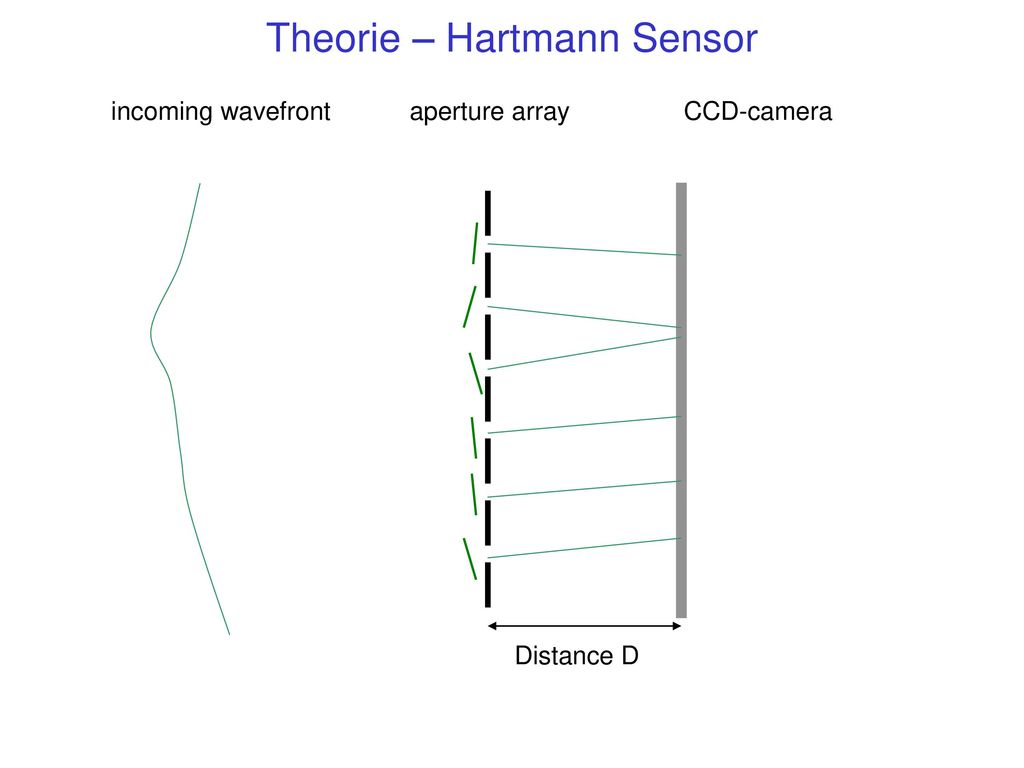

incoming wavefront aperture array CCD-camera poynting vector Distance D
14
Theorie – Hartmann Sensor
incoming wavefront aperture array CCD-camera Distance D
15
Theorie – Hartmann Sensor
incoming wavefront aperture array CCD-camera Distance D reference wave
16
Theorie – Hartmann Sensor
incoming wavefront aperture array CCD-camera Distance D reference wave
17
Theorie – Hartmann Sensor
incoming wavefront aperture array CCD-camera Distance D reference wave
18
Theorie – Hartmann Sensor

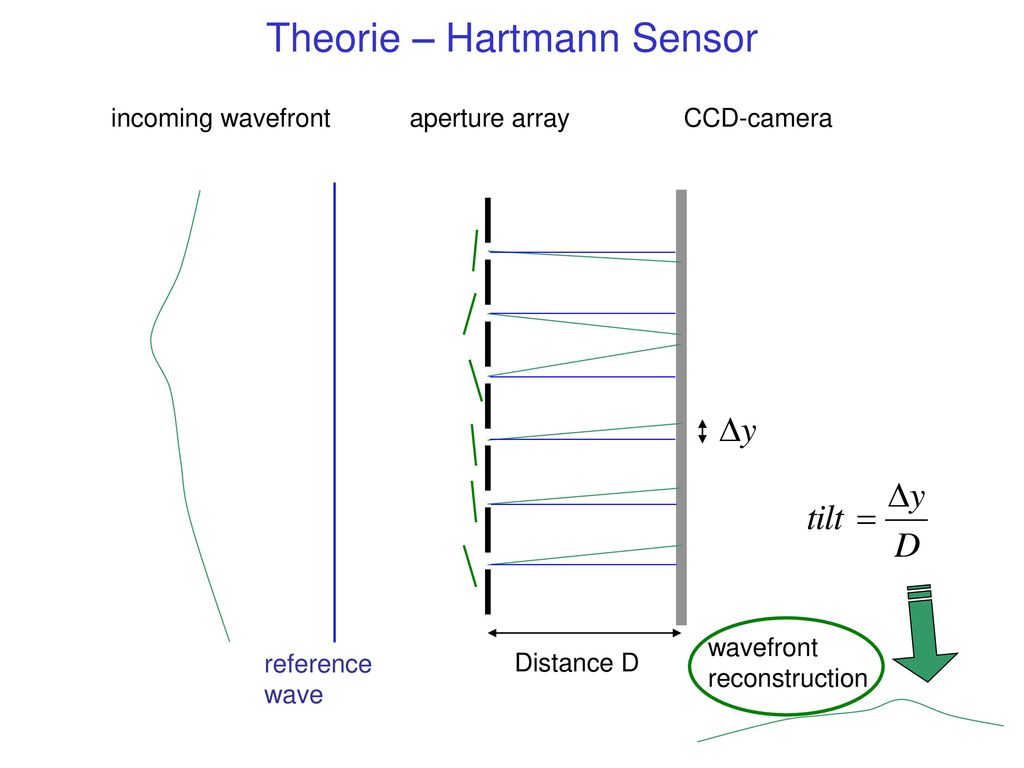

incoming wavefront aperture array CCD-camera wavefront reconstruction reference wave Distance D
19
Theorie – Hartmann Sensor
Messbereich des Hartmann Sensors aperture array CCD-camera dynamic range spot out of dynamic range aperture separation s Distance D
20
Theorie – Hartmann Sensor
Messbereich des Hartmann Sensors Einstellen des Messbereichs durch Änderung des Abstandes Lochplatte-Sensor
21
Theorie – Hartmann Sensor
Zum Vergleich: Shack-Hartmann Sensor Linsen-Array Nicht für XUV-Bereich geeignet, da keine Linsen für XUV !!!
22
Theorie – Wellenfront Rekonstruktion
Durch Messung erhält man eine Matrix der lokalen Winkeln Gradientenfeld Wellenfront ist eine Obefläche W Zonal: Linear Integration
23
Theorie – Wellenfront Rekonstruktion
Modal: Rekonstruktion durch Superposition von Basisfunktionen
24
Theorie – Wellenfront Rekonstruktion
Modal: Rekonstruktion durch Superposition von Basisfunktionen Zernike Polynome
25
Überblick Theorie Simulationen Messungen Wellenfronten
Prinzip des Hartmann Sensors Wellenfront Rekonstruktion Simulationen Annahmen für die Simulation Aufbau der Simulationen Ergebnisse Messungen Aufbau der Messanordnung Schwierigkeiten bei der Messung Erste Messung
26
Simulationen – Annahmen
27
Simulationen – Annahmen
sFLASH: Einkopplung des Seeds
28
Simulationen – Annahmen

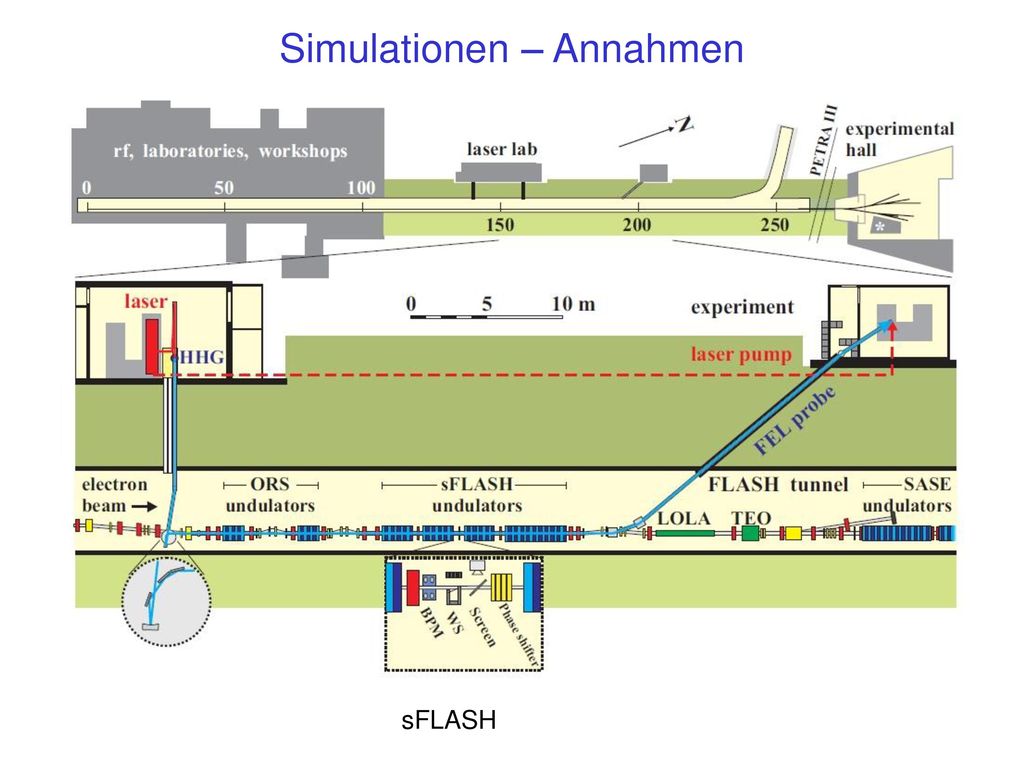

sFLASH
29
Simulationen – Annahmen
setup of wavefront sensor beamline zu FLASH HHG-Quelle
30
Simulationen – Annahmen

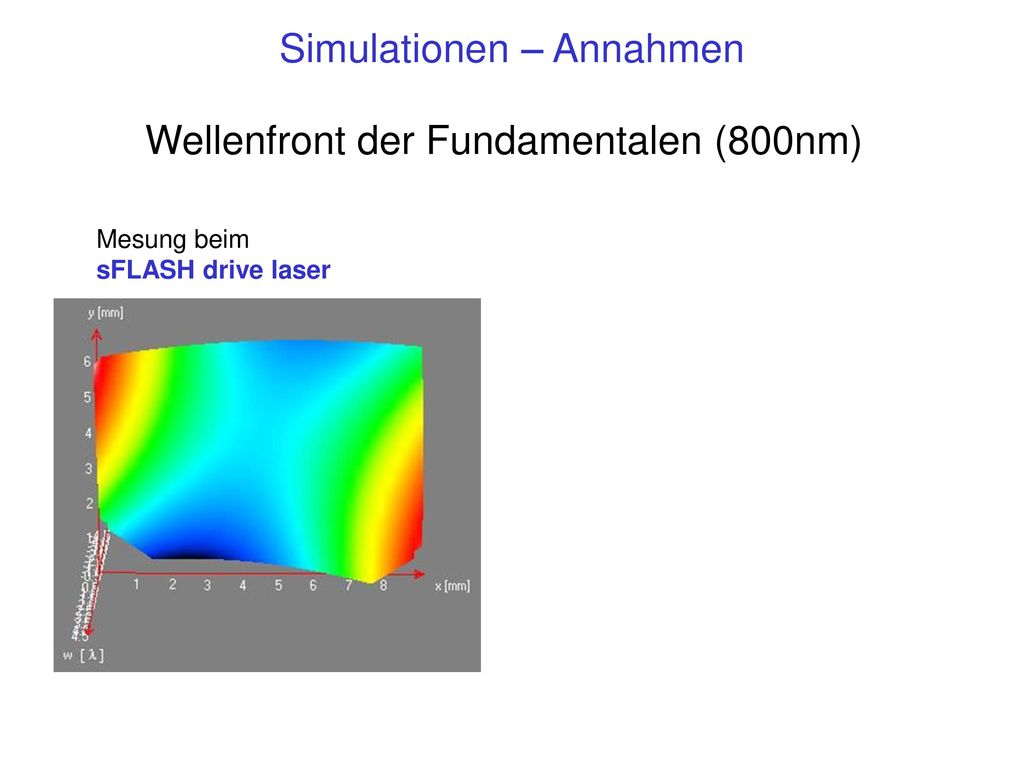

Wellenfront der Fundamentalen (800nm) Mesung beim sFLASH drive laser
31
Simulationen – Annahmen

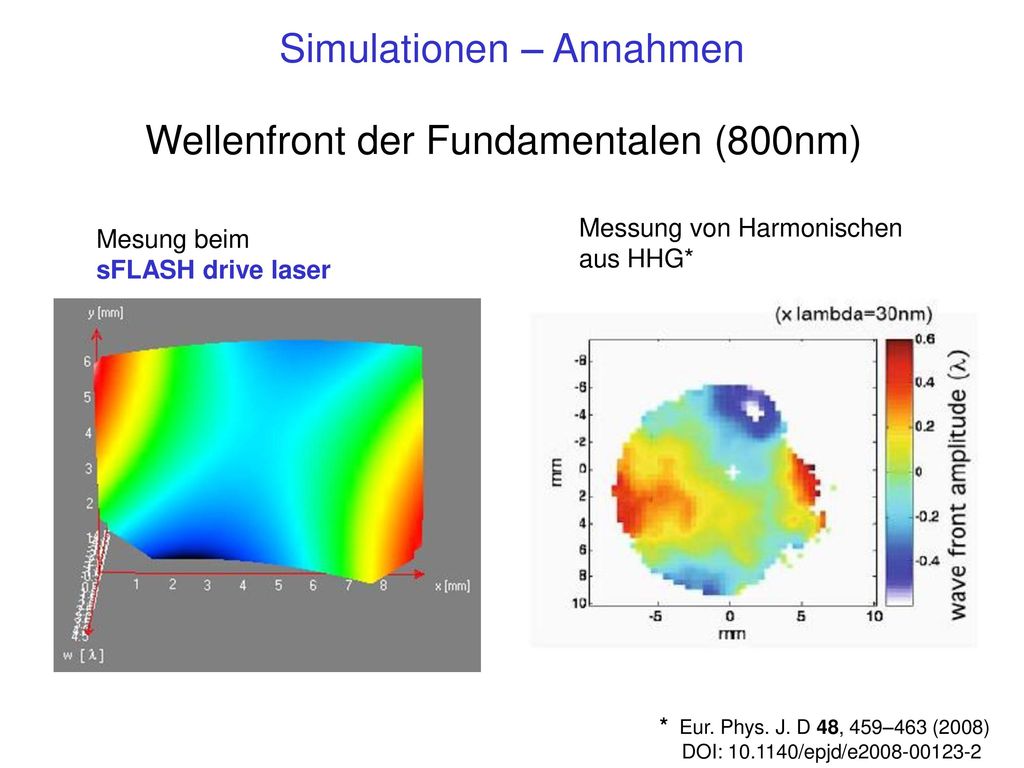

Wellenfront der Fundamentalen (800nm) Messung von Harmonischen aus HHG* Mesung beim sFLASH drive laser * Eur. Phys. J. D 48, 459–463 (2008) DOI: /epjd/e
32
Simulationen – Annahmen
Mesung beim sFLASH drive laser Sieht aus wie eine Sattelfunktion Simulierte Wellenfront
33
Simulationen – Annahmen
34
Simulationen – Annahmen

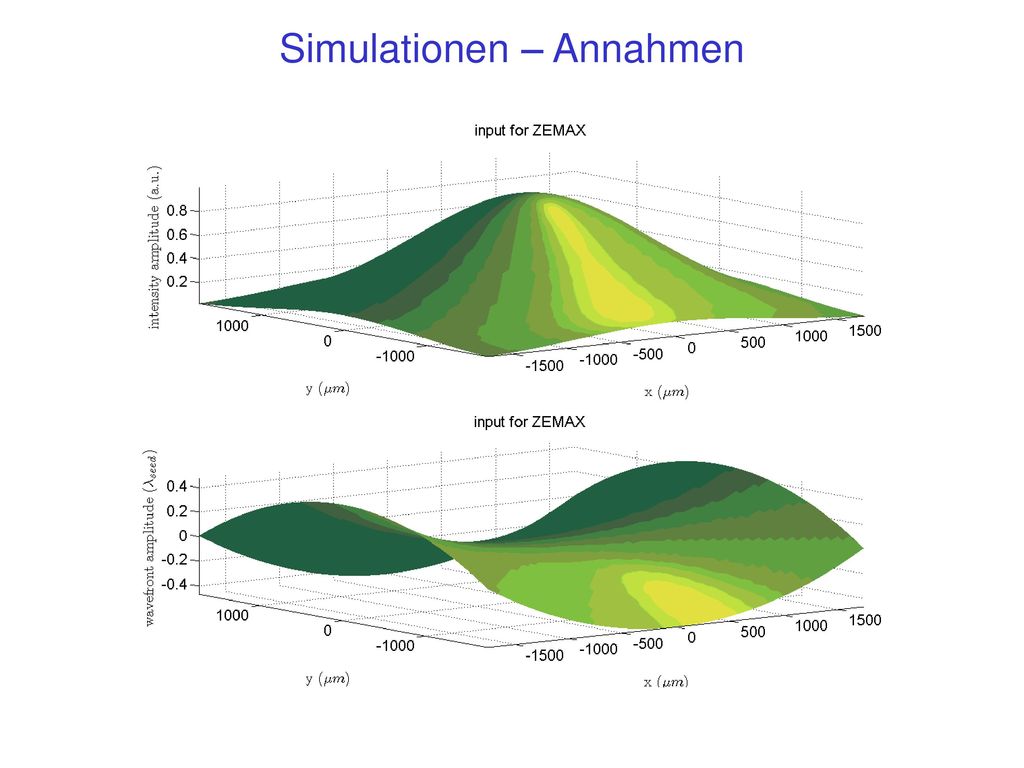

3 Fälle: Ebene Welle Sattelfunktion mit rms 0.2 lambda Sattelfunktion mit rms 0.4 lambda (lambda = 38 nm) 0.2 lambda rms phase- variation 0.4 lambda rms phase- variation plane wave
35
Simulationen – Annahmen
Workflow der Simulationen Erstellen des Modells (Intensitätsverteilung, Wellenfront) Propagation des Modells durch die Beamline bis zum Undulator mit ZEMAX Übersetzung der Daten und anschließende Simulation für GENESIS Simulation im Undulator
36
Simulationen – Annahmen
Workflow der Simulationen Erstellen des Modells (Intensitätsverteilung, Wellenfront) Propagation des Modells durch die Beamline bis zum Undulator mit ZEMAX Übersetzung der Daten und anschließende Simulation für GENESIS Simulation im Undulator Creating the wavefront-model at sensor-position Propagation with ZEMAX through the beamline Propagation with GENESIS through the undulators Transerring data to ZEMAX Transerring data to GENESIS
37
Simulationen – Aufbau Fokussierender Spiegel sFLASH beamline in ZEMAX
Undulator Anfang Triplett HHG-Quelle (waist)
38
Simulationen – Aufbau Fokussierender Spiegel sFLASH beamline in ZEMAX
Triplett 3 Fokus-Längen einstellbar: m - 7 m m
39
Simulationen – Ergebnisse
Ergebnisse von ZEMAX: Strahl am Undulator Ebene Welle: 0 lambda rms
40
Simulationen – Ergebnisse

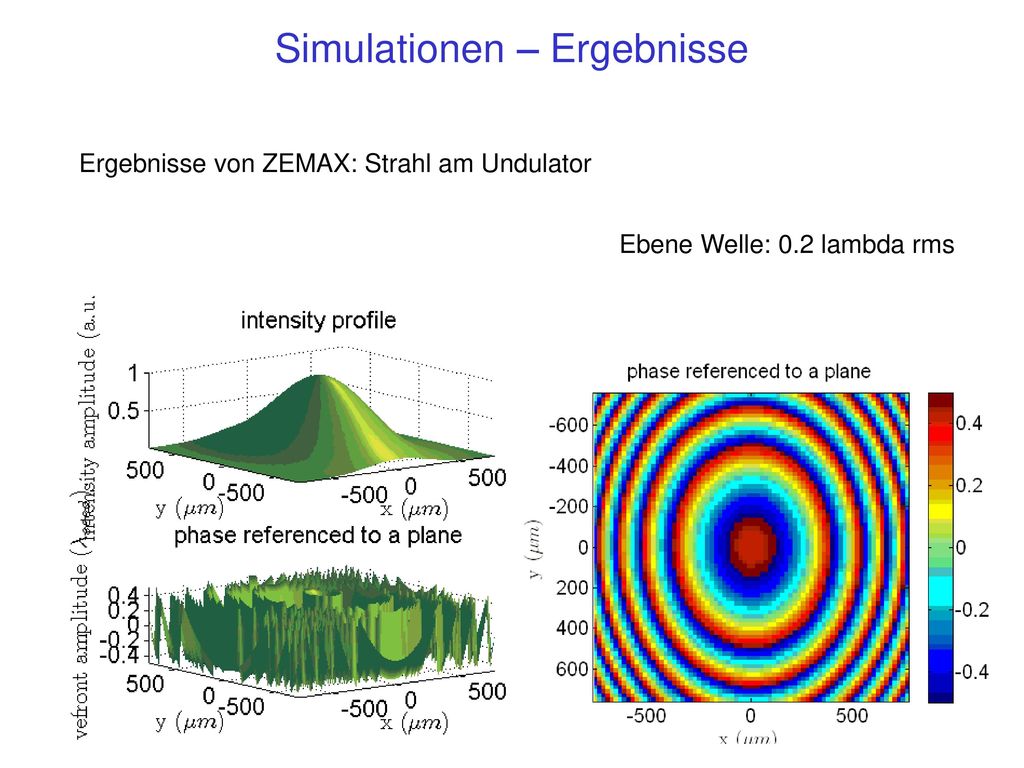

Ergebnisse von ZEMAX: Strahl am Undulator Ebene Welle: 0.2 lambda rms
41
Simulationen – Ergebnisse
Ergebnisse von ZEMAX: Strahl am Undulator Ebene Welle: 0.4 lambda rms
42
Simulationen – Ergebnisse
Nächster Schritt: Simulationen mit GENESIS Das simulierte Seed ist immer auf gleiche Leistung am Undulatoranfang skaliert
43
Simulationen – Ergebnisse
44
Simulationen – Ergebnisse
45
Simulationen – Ergebnisse
46
Simulationen – Ergebnisse
47
Simulationen – Ergebnisse
Fazit: Die Phasenverteilung selbst hat keinen großen Einfluss auf den Prozess des Seedings Aber: Die Wellenfront beeinflusst die Propagation der Pulse und damit die Fokussierung des Seeds Dieser Effekt ist ausschlaggebend für das Seeding
48
Überblick Theorie Simulationen Messungen Wellenfronten
Prinzip des Hartmann Sensors Wellenfront Rekonstruktion Simulationen Annahmen für die Simulation Aufbau der Simulationen Ergebnisse Messungen Aufbau der Messanordnung Schwierigkeiten bei der Messung Erste Messung
49
Messungen - Messanordnung
Beamline zu FLASH HHG-Quelle HHG-Quelle Labor 28G
50
Messungen - Messanordnung
Beamline zu FLASH Aufbau Hartmann-Sensor HHG-Quelle Labor 28G
51
Messungen - Messanordnung
Beamline in der Diagnostik
52
Messungen - Messanordnung

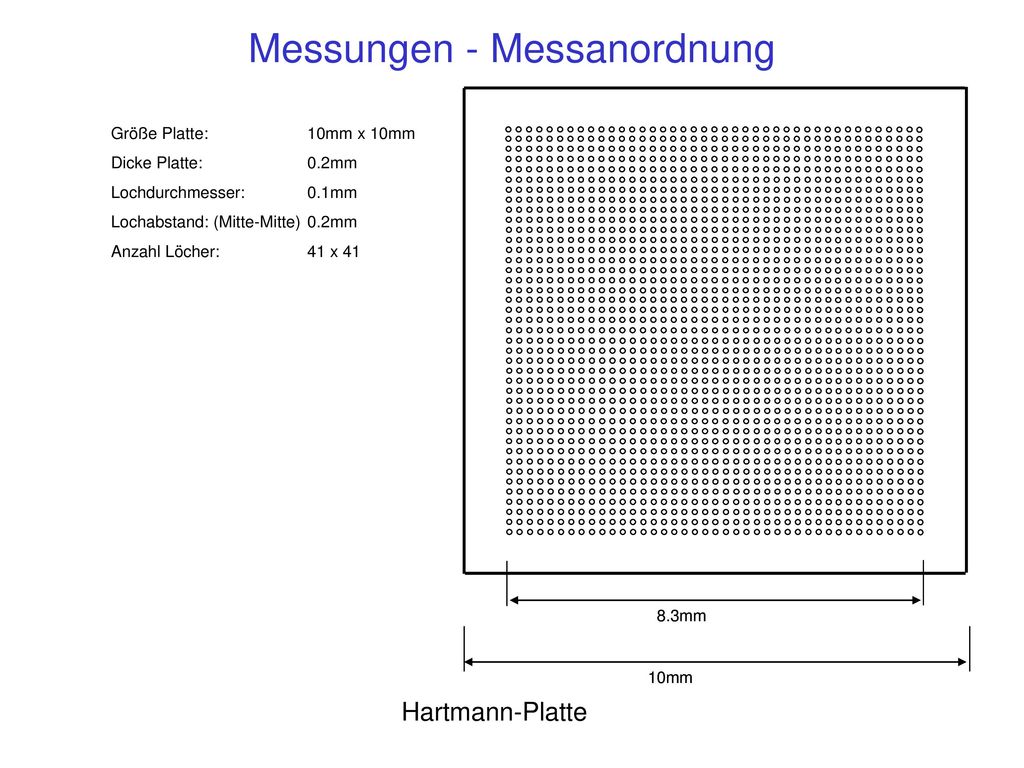

Hartmann-Platte
53
Messungen - Messanordnung
Hartmann-Platte
54
Messungen - Messanordnung
Adapter für die Hartmann-Platten
55
Messungen - Messanordnung
Messbereich der Hartmann-Platten
56
Messungen - Schwierigkeiten
Aufnahme der Referenzwelle Erzeugung einer perfekten sphärischen Welle durch ein Pinhole (10mu) Intensität der 21. Harmonischen (38nm) nicht ausreichend dabei Fokussierung + Pinhole in der Fokus bringen Aber: Justierung fast unmöglich Alternative: Andere Lichtquelle für die Referenzwelle – LED bei 465nm
57
Messungen – Erste Messung
58
Messungen – Erste Messung
21. Harmonische ohne Hartmann-Platte (38nm)
59
Messungen – Erste Messung
21. Harmonische mit Hartmann-Platte (38nm)
