Energieeffizienz bayerischer Kläranlagen

Präsentation zum Thema: "Energieeffizienz bayerischer Kläranlagen"—  Präsentation transkript:

1 Energieeffizienz bayerischer Kläranlagen

2 Inhalt Anlass Energieverbrauch Faulgasproduktion Faulgasnutzung Fazit
Energieeffizienz bayerischer Kläranlagen Inhalt Anlass Energieverbrauch Faulgasproduktion Faulgasnutzung Fazit © LfU / Referat 67 / Bleisteiner /

3 Anlass Klimadiskussion
Energieeffizienz bayerischer Kläranlagen Anlass Klimadiskussion Kommunale Kläranlagen benötigen rund 1 % des Gesamtenergiebedarfs und sind in der Regel die größten kommunalen Energieverbraucher Steigende Energiepreise © LfU / Referat 67 / Bleisteiner /

4 Energieeffizienz bayerischer Kläranlagen
Fragestellung Wie groß ist der Energieverbrauch und die Stromproduktion auf bayerischen Kläranlage und durch welche Faktoren werden sie beeinflusst? Gibt es ein Energieeinsparpotenzial auf bayerischen Kläranlagen? © LfU / Referat 67 / Bleisteiner /

5 Energieverbrauch auf kommunalen Kläranlagen
Energieeffizienz bayerischer Kläranlagen Energieverbrauch auf kommunalen Kläranlagen © LfU / Referat 67 / Bleisteiner /

6 Stromverbrauch in Abhängigkeit der Größenklasse
Energieeffizienz bayerischer Kläranlagen 1421 848 Stromverbrauch in Abhängigkeit der Größenklasse © LfU / Referat 67 / Bleisteiner /

7 Vergleich spezifischer Stromverbräuche
Energieeffizienz bayerischer Kläranlagen Vergleich spezifischer Stromverbräuche © LfU / Referat 67 / Bleisteiner /

8 Stromverbrauch in Abhängigkeit von Technologie und Größenklasse
Energieeffizienz bayerischer Kläranlagen Stromverbrauch in Abhängigkeit von Technologie und Größenklasse © LfU / Referat 67 / Bleisteiner /

9 Vergleich spezifischer Stromverbräuche
Energieeffizienz bayerischer Kläranlagen Vergleich spezifischer Stromverbräuche © LfU / Referat 67 / Bleisteiner /

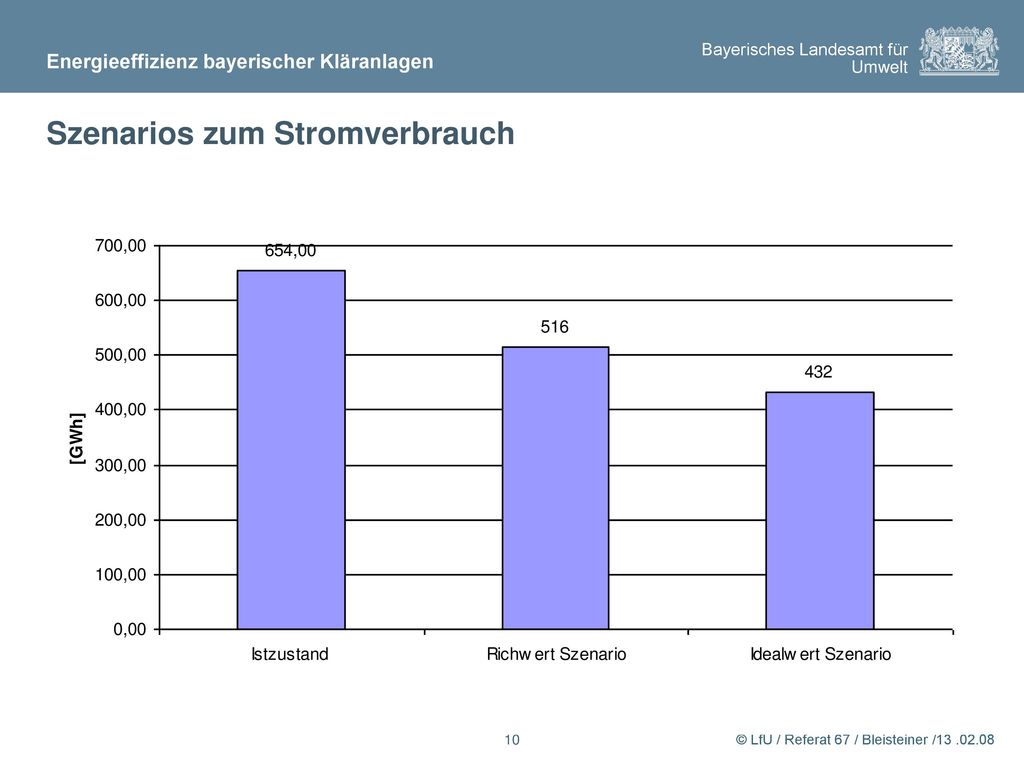

10 Szenarios zum Stromverbrauch
Energieeffizienz bayerischer Kläranlagen Szenarios zum Stromverbrauch © LfU / Referat 67 / Bleisteiner /

11 Faulgasproduktion Energieeffizienz bayerischer Kläranlagen
© LfU / Referat 67 / Bleisteiner /

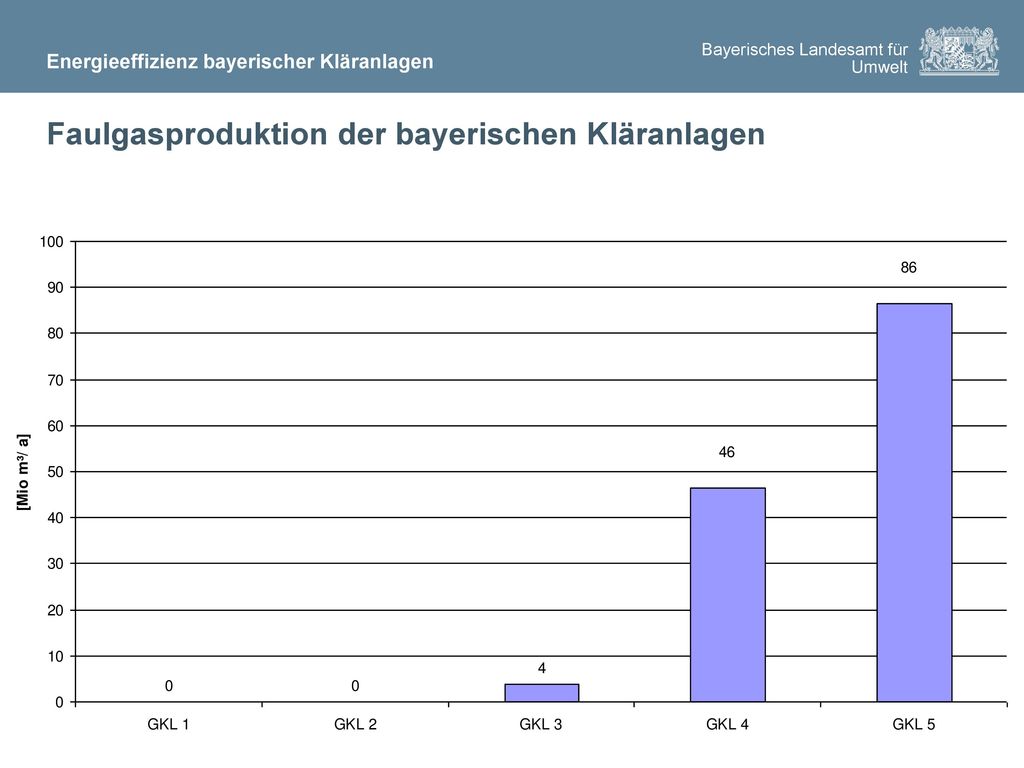

12 Faulgasproduktion der bayerischen Kläranlagen
Energieeffizienz bayerischer Kläranlagen Faulgasproduktion der bayerischen Kläranlagen © LfU / Referat 67 / Bleisteiner /

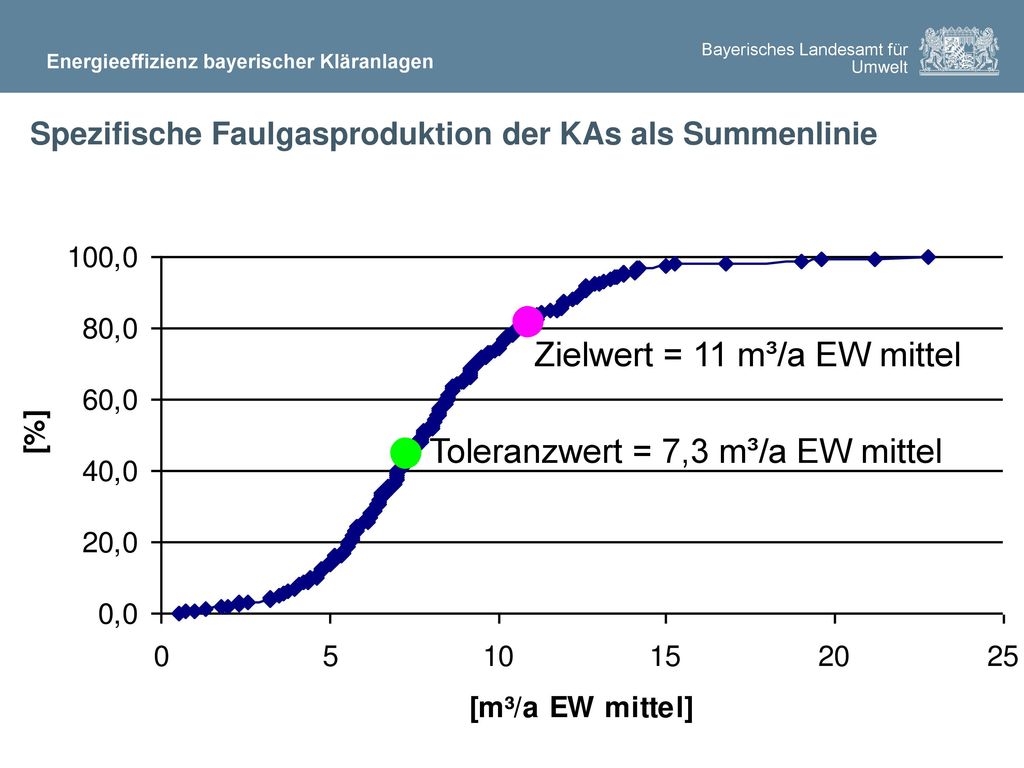

13 Spezifische Faulgasproduktion der KAs als Summenlinie
Energieeffizienz bayerischer Kläranlagen Spezifische Faulgasproduktion der KAs als Summenlinie Zielwert = 11 m³/a EW mittel Toleranzwert = 7,3 m³/a EW mittel © LfU / Referat 67 / Bleisteiner /

14 Faulgasnutzung Energieeffizienz bayerischer Kläranlagen
© LfU / Referat 67 / Bleisteiner /

15 Energieeffizienz bayerischer Kläranlagen
Faulgasnutzung Die hochwertigste Form der Faulgasnutzung ist i.d.R. die Verstromung z.B. in einem BHKW. Der produzierte Strom ist regenerativ und somit CO2 neutral. Die Abwärme des BHKW kann ganzjährig für die Faulung genutzt werden und deckt den Wärmebedarf der Kläranlage auch bei vollständiger Verstromung des Faulgases weitgehend. Die Stromproduktion ermittelt sich nach dem Term: Stromproduktion = Faulgasanfall * Heizwert * Wirkungsgrad BHKW * Grad der Faulgasnutzung © LfU / Referat 67 / Bleisteiner /

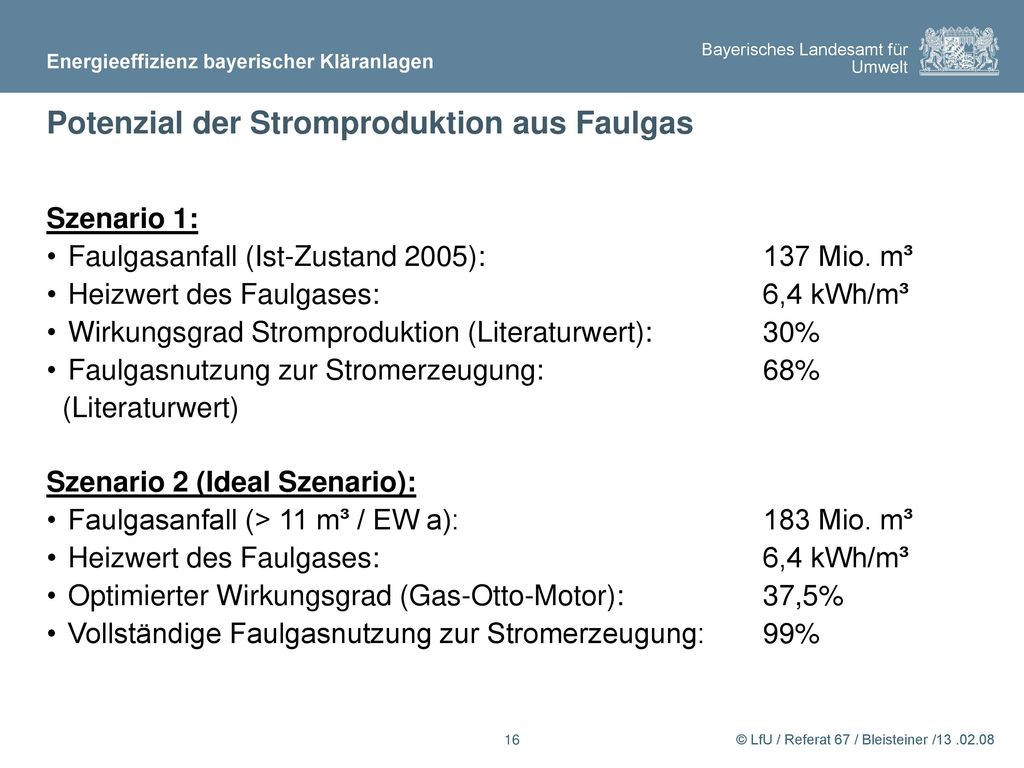

16 Potenzial der Stromproduktion aus Faulgas
Energieeffizienz bayerischer Kläranlagen Potenzial der Stromproduktion aus Faulgas Szenario 1: Faulgasanfall (Ist-Zustand 2005): Mio. m³ Heizwert des Faulgases: ,4 kWh/m³ Wirkungsgrad Stromproduktion (Literaturwert): 30% Faulgasnutzung zur Stromerzeugung: 68% (Literaturwert) Szenario 2 (Ideal Szenario): Faulgasanfall (> 11 m³ / EW a): Mio. m³ Heizwert des Faulgases: 6,4 kWh/m³ Optimierter Wirkungsgrad (Gas-Otto-Motor): 37,5% Vollständige Faulgasnutzung zur Stromerzeugung: 99% © LfU / Referat 67 / Bleisteiner /

17 Szenarios zur Stromproduktion
Energieeffizienz bayerischer Kläranlagen Szenarios zur Stromproduktion © LfU / Referat 67 / Bleisteiner /

18 Energieeffizienz bayerischer Kläranlagen
Fazit In der Verbesserung der Faulgasnutzung möglichst zu 100%, der Steigerung des Faulgasanfalls und der Verbesserung der elektrischen Wirkungsgrade liegt ein erhebliches Potenzial zur Erhöhung der Stromproduktion auf Kläranlagen. Ein Vergleich der tatsächlichen spezifischen Stromverbräuche mit Richtwerten und Idealwerten aus der Literatur zeigt an, dass Einsparpotenzial vorhanden ist. Mögliche Instrumente zum Erkennen von Einsparpotenzialen sind z.B. die Teilnahme an einem Benchmarking oder die Durchführung einer Energieanalyse. Nicht jede Möglichkeit zur Erhöhung der Stromproduktion oder Energieeinsparung kann wirtschaftlich umgesetzt werden. Erfahrungen mit durchgeführten Energieanalysen zeigen jedoch, dass i.d.R. auf jeder Kläranlage sinnvolle Maßnahmen aufgezeigt werden können. © LfU / Referat 67 / Bleisteiner /

19 Vielen Dank für die Aufmerksamkeit
Energieeffizienz bayerischer Kläranlagen Vielen Dank für die Aufmerksamkeit © LfU / Referat 67 / Bleisteiner /
