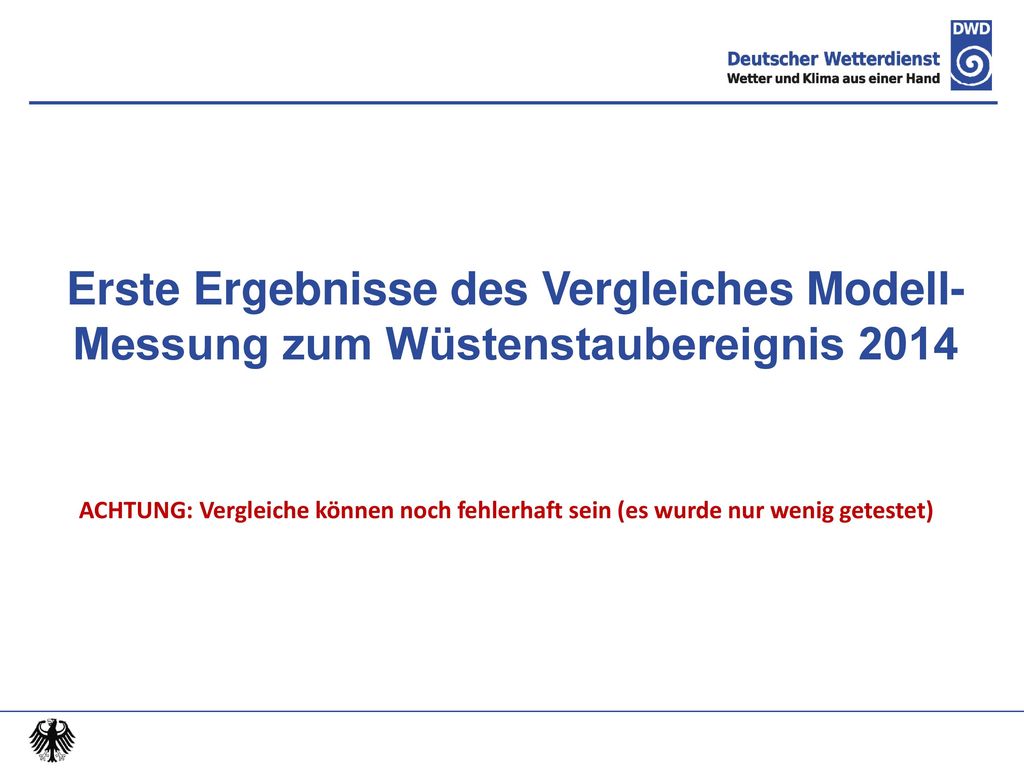

1 Erste Ergebnisse des Vergleiches Modell-Messung zum Wüstenstaubereignis 2014
ACHTUNG: Vergleiche können noch fehlerhaft sein (es wurde nur wenig getestet)

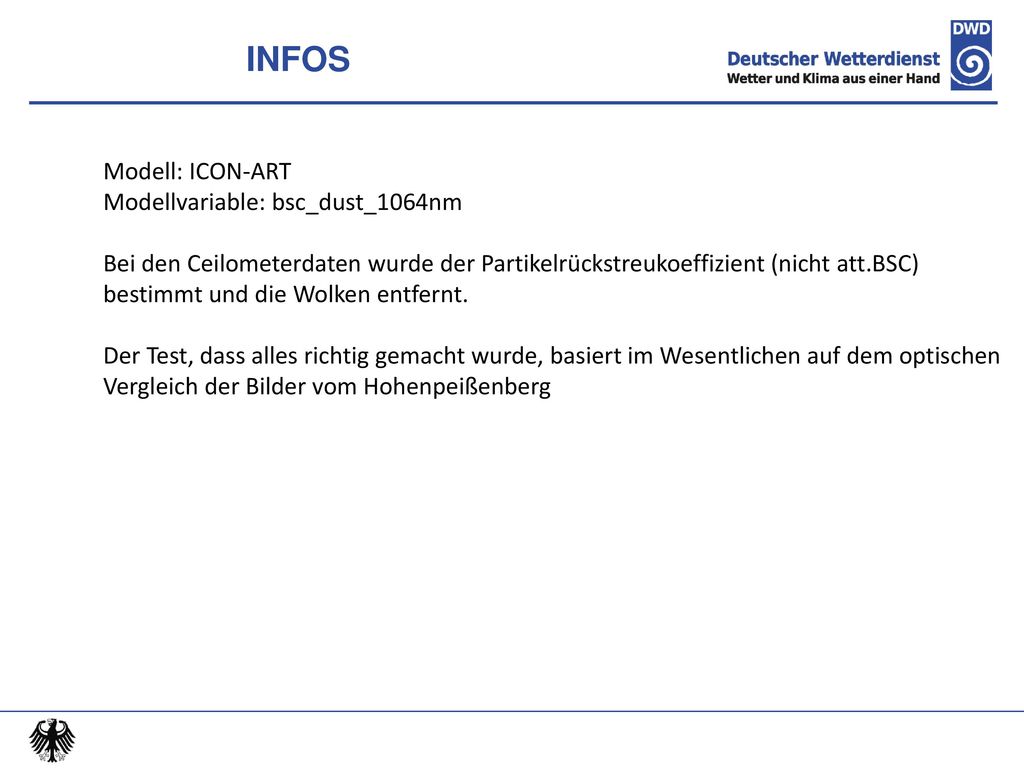

2 INFOS Modell: ICON-ART Modellvariable: bsc_dust_1064nm
Bei den Ceilometerdaten wurde der Partikelrückstreukoeffizient (nicht att.BSC) bestimmt und die Wolken entfernt. Der Test, dass alles richtig gemacht wurde, basiert im Wesentlichen auf dem optischen Vergleich der Bilder vom Hohenpeißenberg

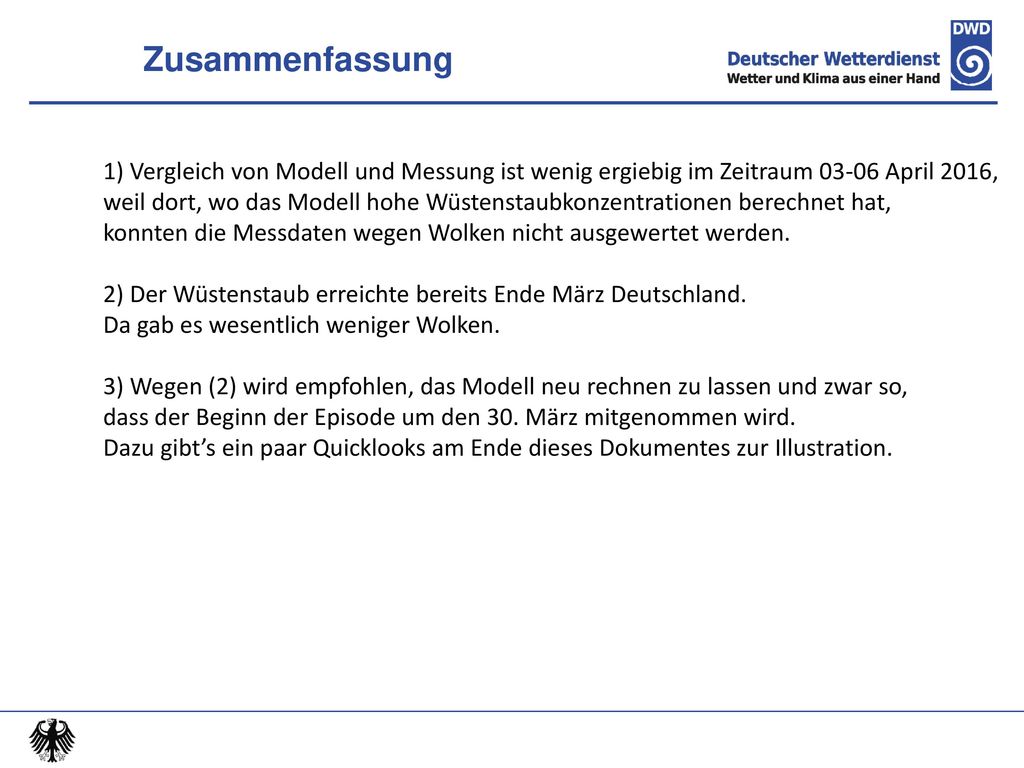

3 Zusammenfassung 1) Vergleich von Modell und Messung ist wenig ergiebig im Zeitraum April 2016, weil dort, wo das Modell hohe Wüstenstaubkonzentrationen berechnet hat, konnten die Messdaten wegen Wolken nicht ausgewertet werden. 2) Der Wüstenstaub erreichte bereits Ende März Deutschland. Da gab es wesentlich weniger Wolken. 3) Wegen (2) wird empfohlen, das Modell neu rechnen zu lassen und zwar so, dass der Beginn der Episode um den 30. März mitgenommen wird. Dazu gibt’s ein paar Quicklooks am Ende dieses Dokumentes zur Illustration.

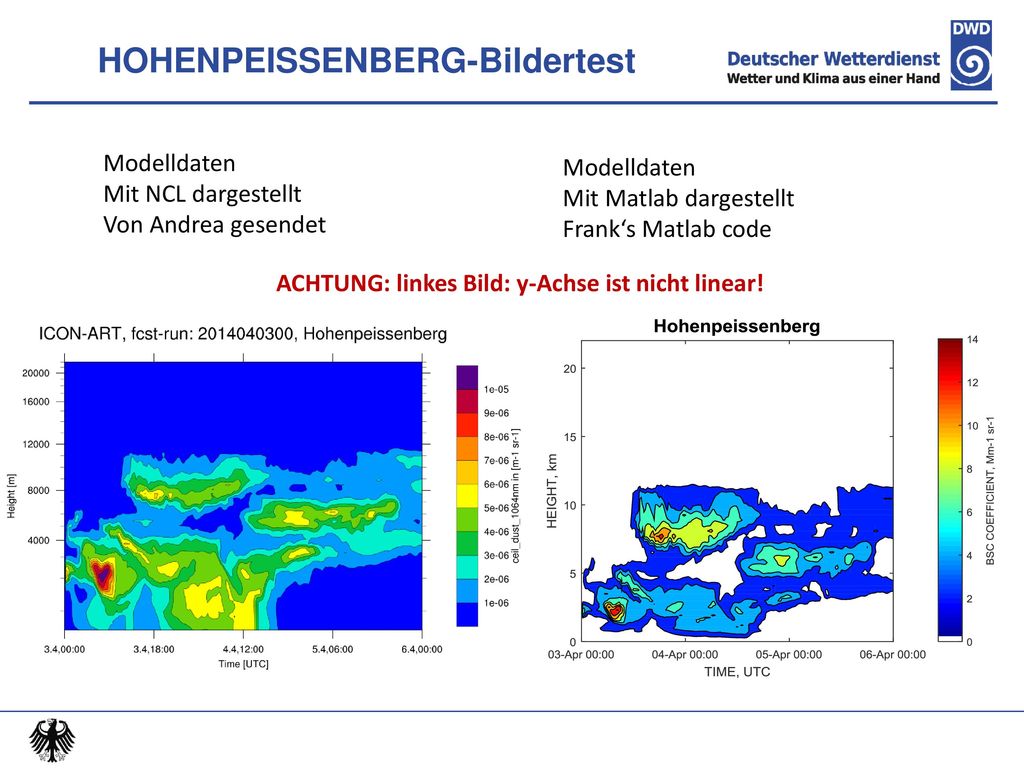

4 HOHENPEISSENBERG-Bildertest
Modelldaten Mit NCL dargestellt Von Andrea gesendet Modelldaten Mit Matlab dargestellt Frank‘s Matlab code ACHTUNG: linkes Bild: y-Achse ist nicht linear!

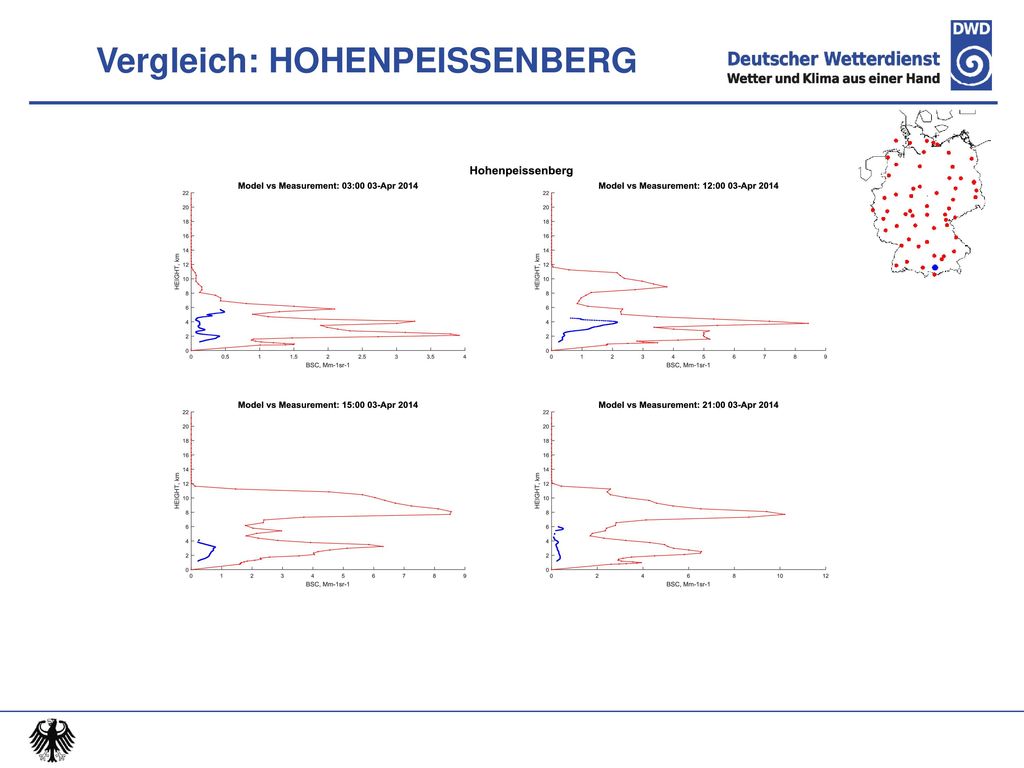

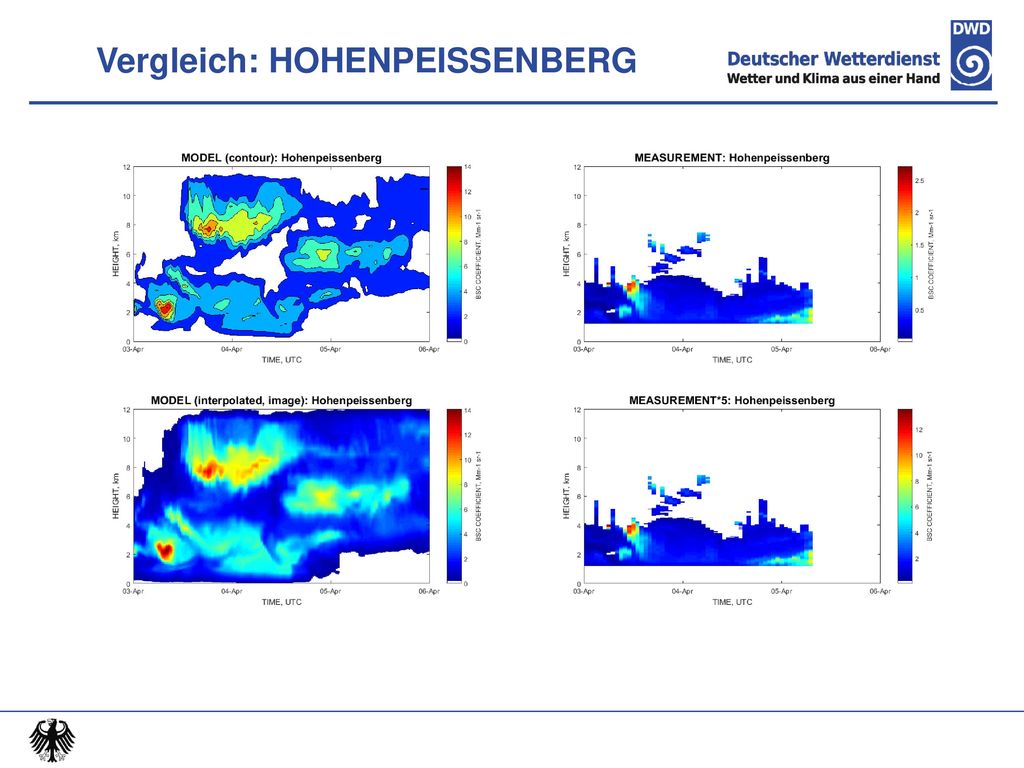

5 Vergleich: HOHENPEISSENBERG

6 Vergleich: HOHENPEISSENBERG

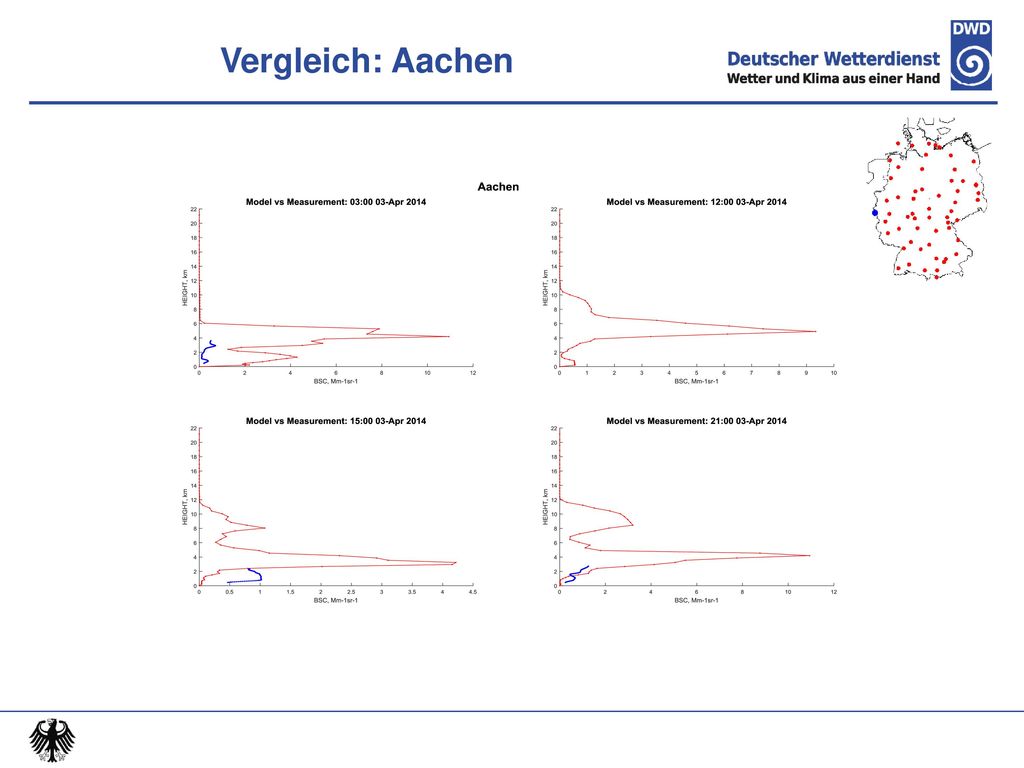

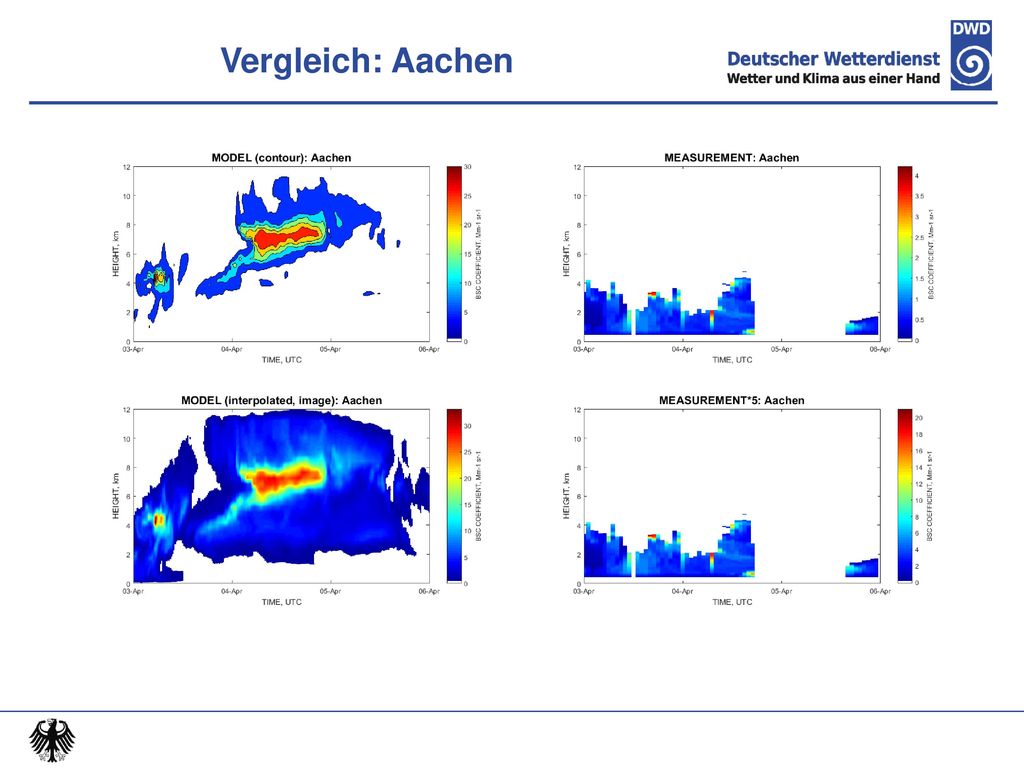

7 Vergleich: Aachen

8 Vergleich: Aachen

9 Vergleich: Gera

10 Vergleich: Gera

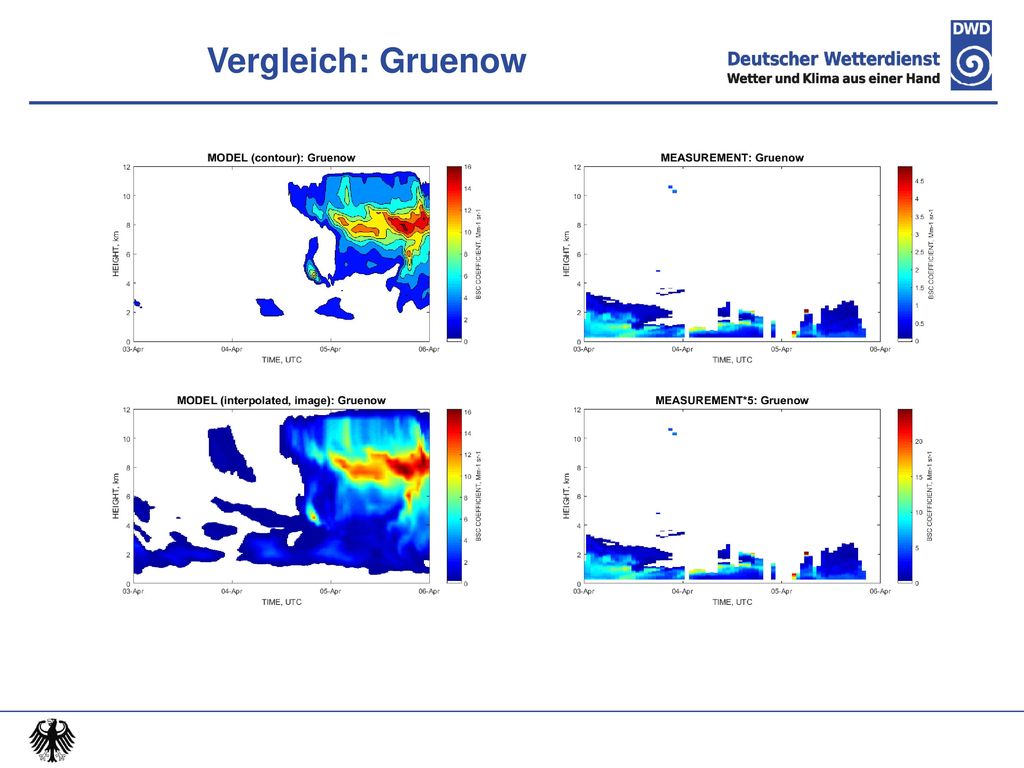

11 Vergleich: Gruenow

12 Vergleich: Gruenow

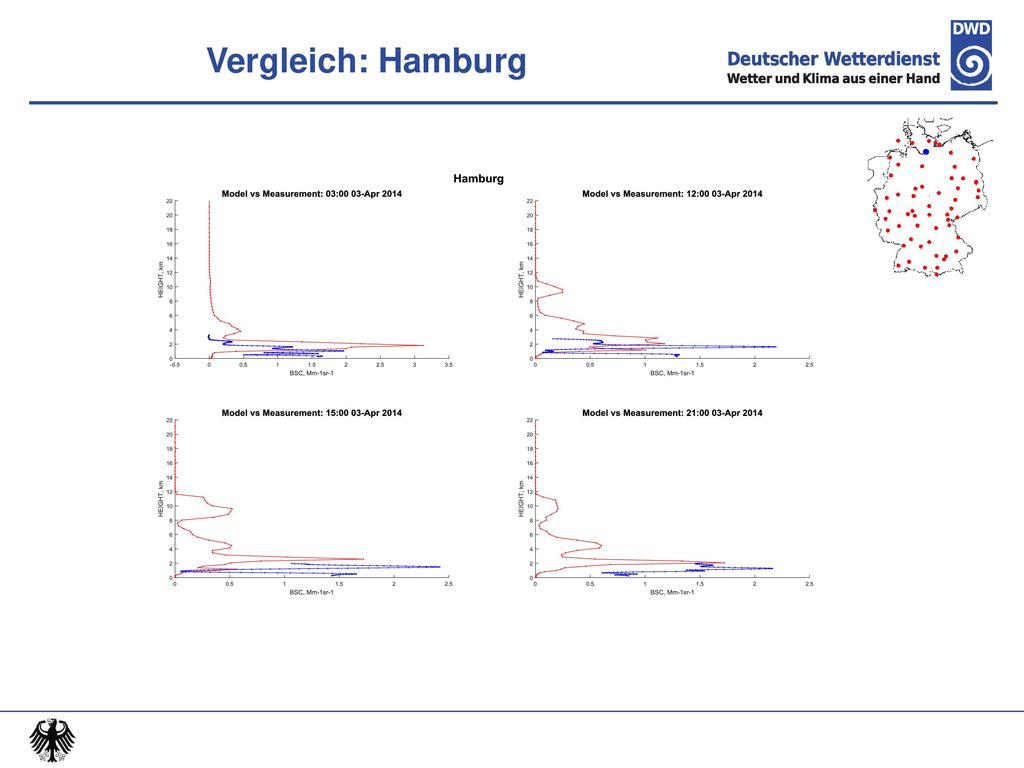

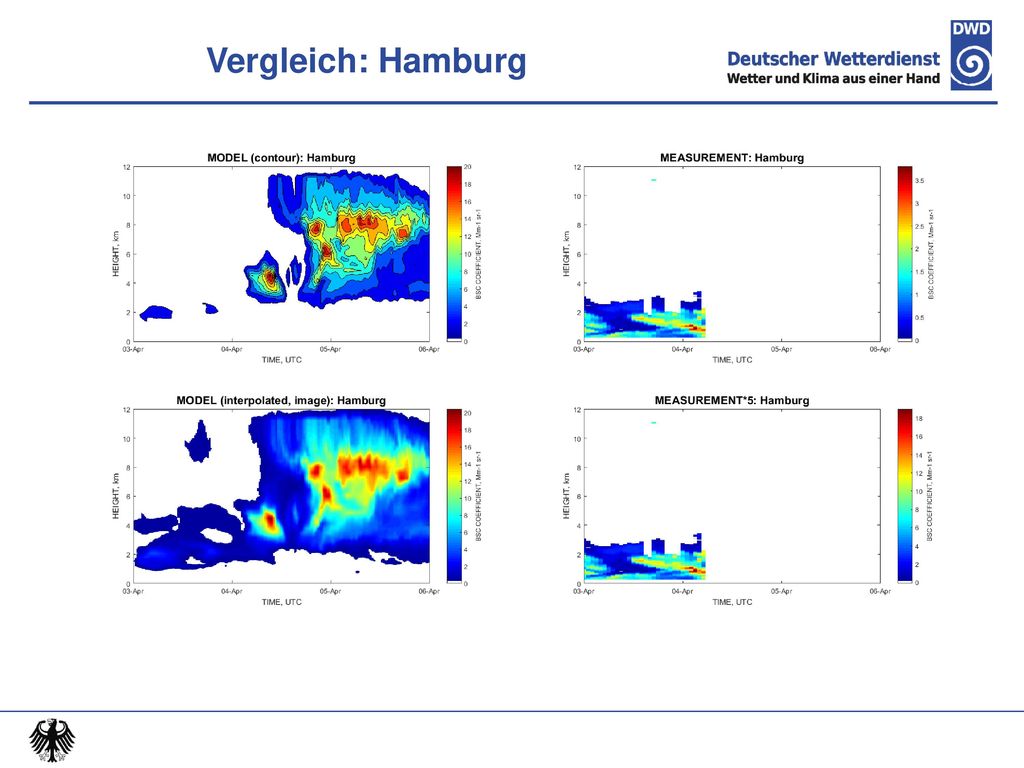

13 Vergleich: Hamburg

14 Vergleich: Hamburg

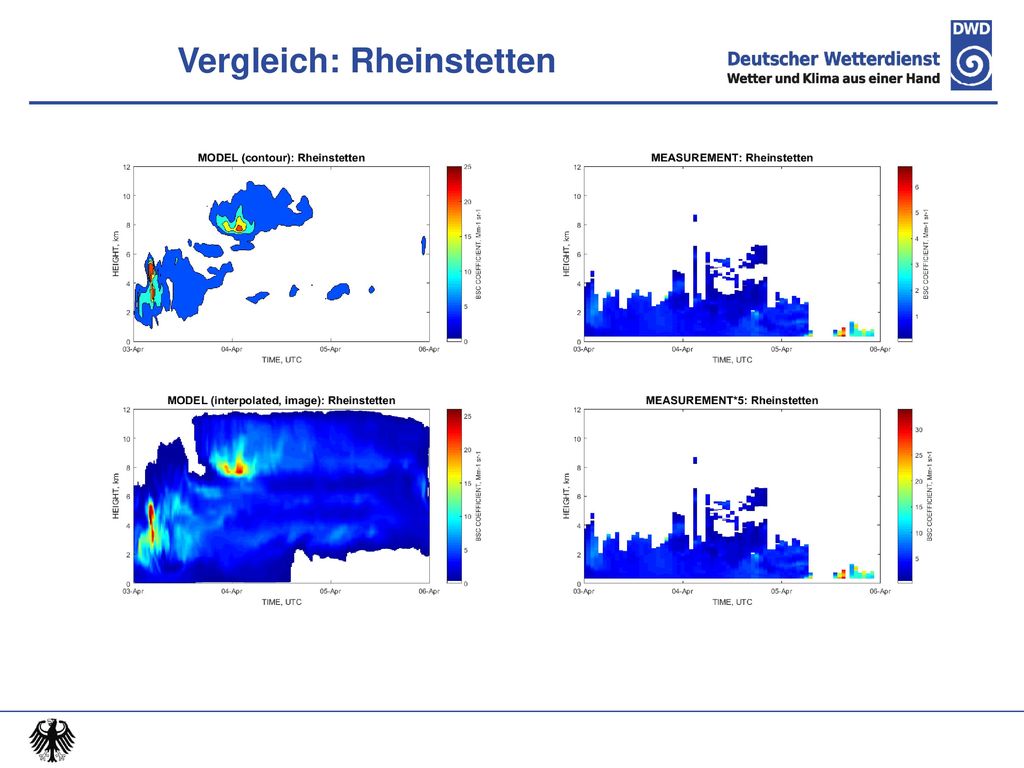

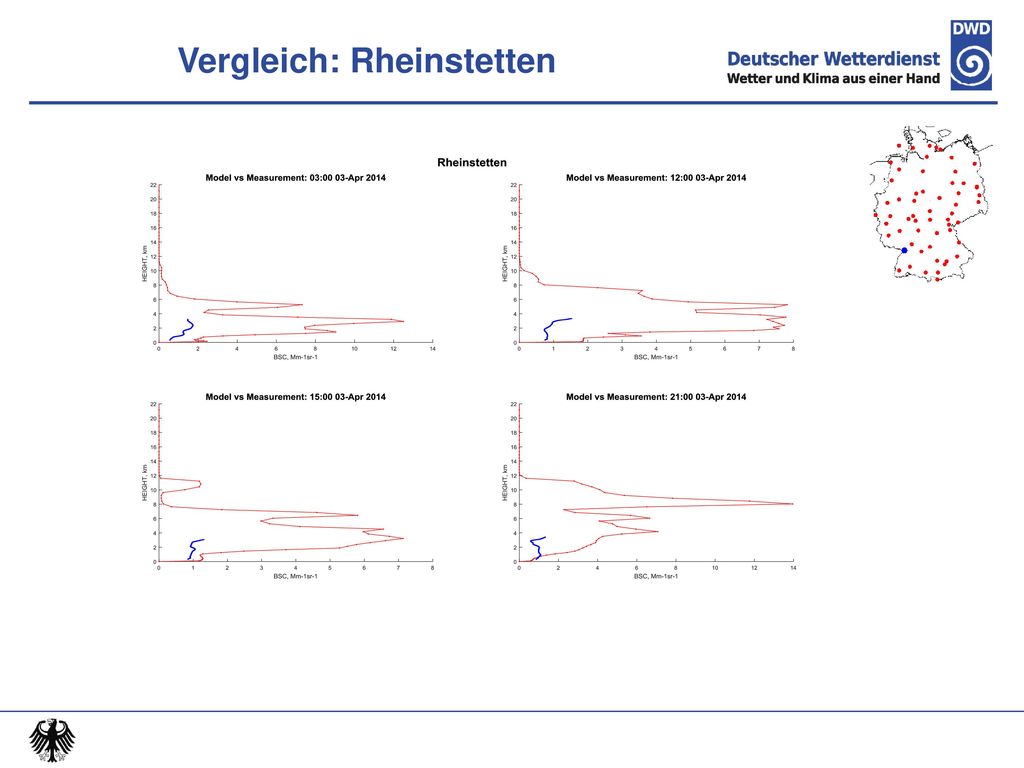

15 Vergleich: Rheinstetten

16 Vergleich: Rheinstetten

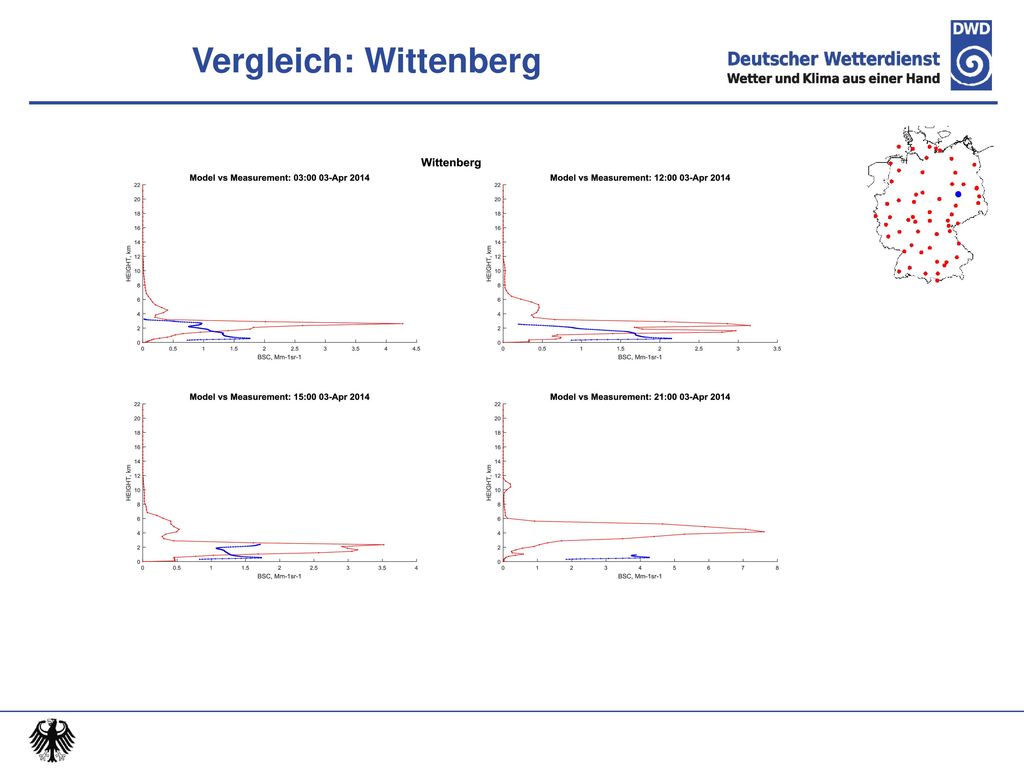

17 Vergleich: Wittenberg

18 Vergleich: Wittenberg

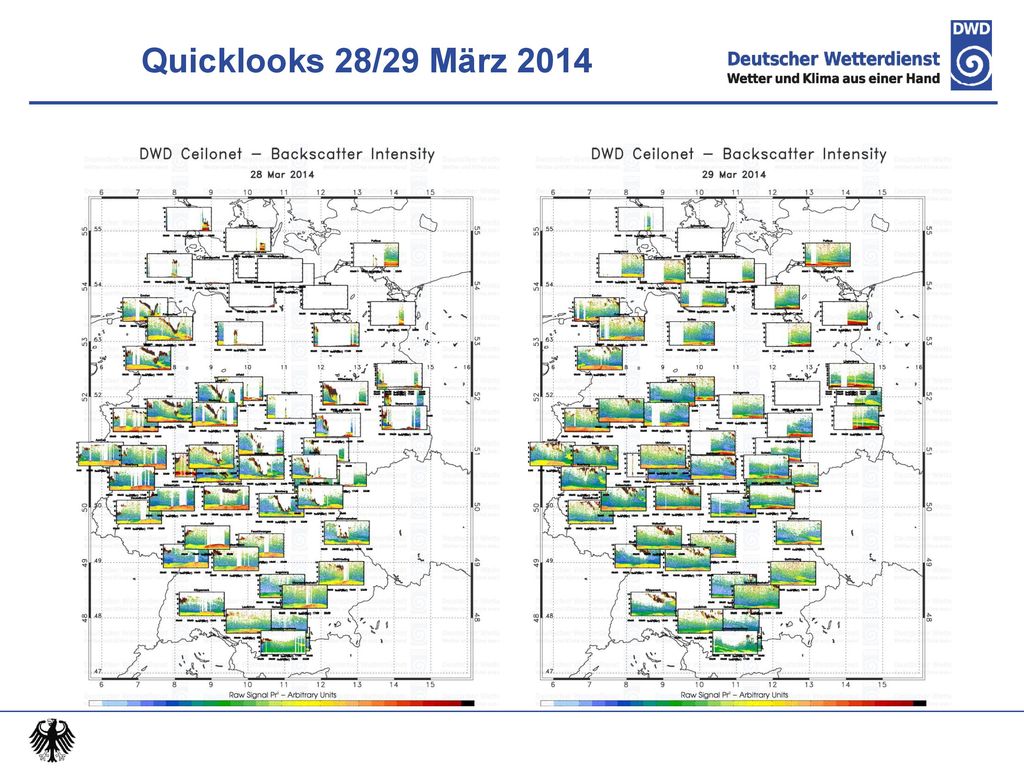

19 Quicklooks 28/29 März 2014

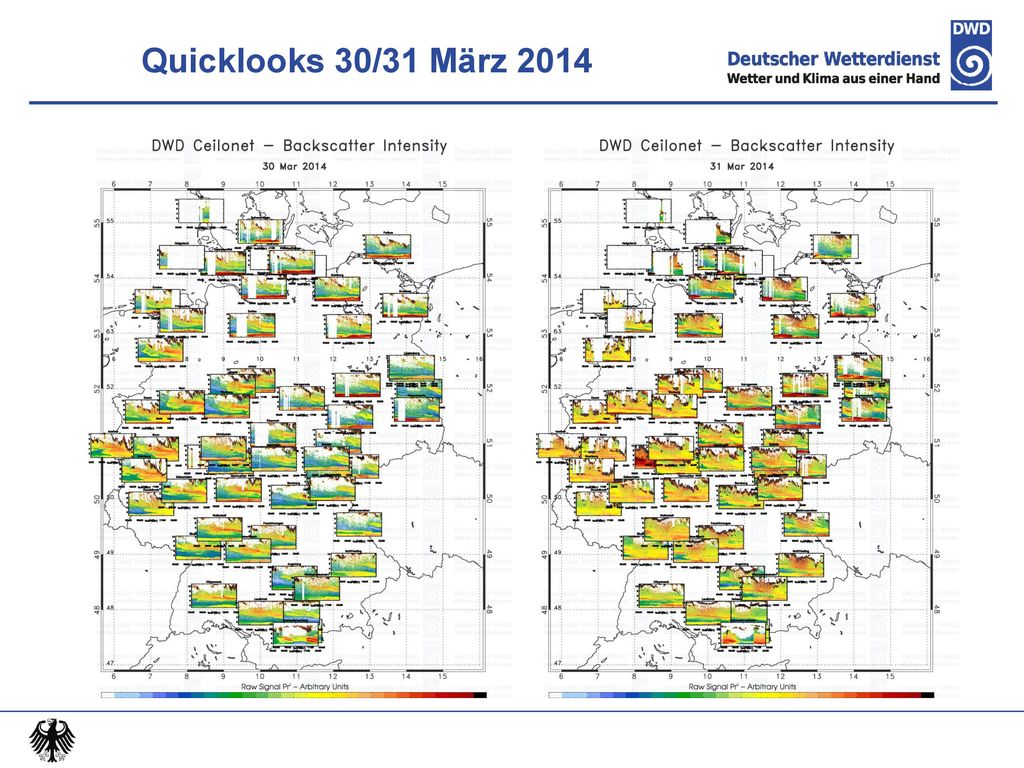

20 Quicklooks 30/31 März 2014

21 Quicklooks 01/02 APRIL 2014

22 Quicklooks 03/04 APRIL 2014

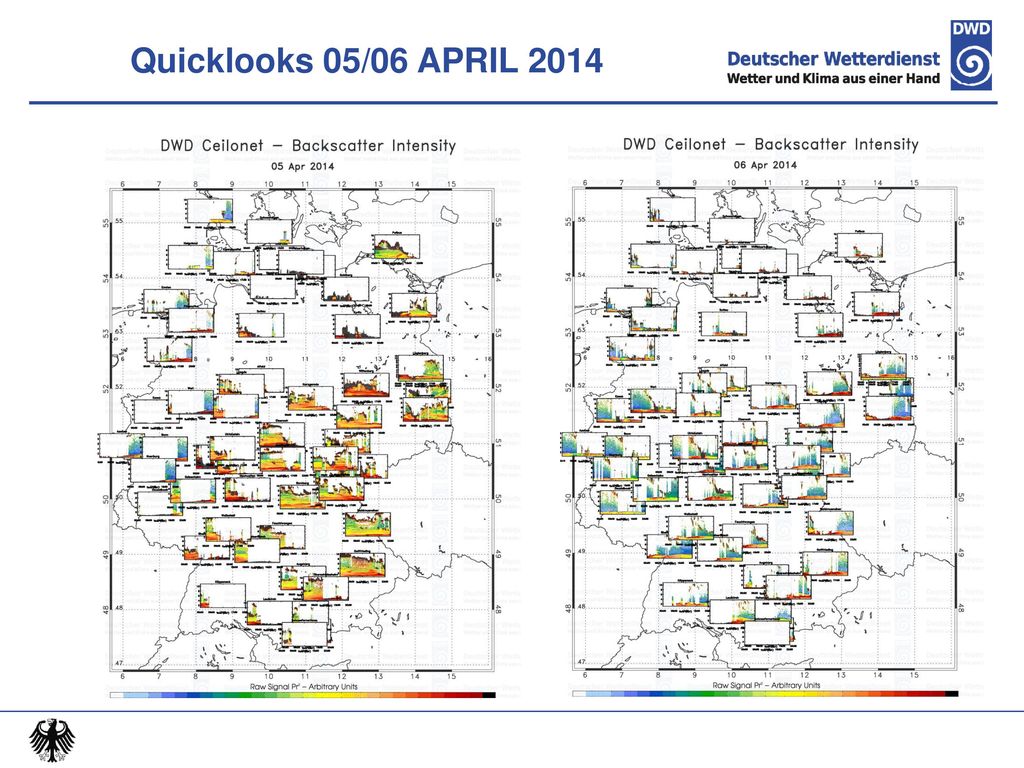

23 Quicklooks 05/06 APRIL 2014
