1 Units und Übung 7 Barbara Scheuner
Vorlesung: Programmieren und Problemlösen Prof. Hans Hinterberger

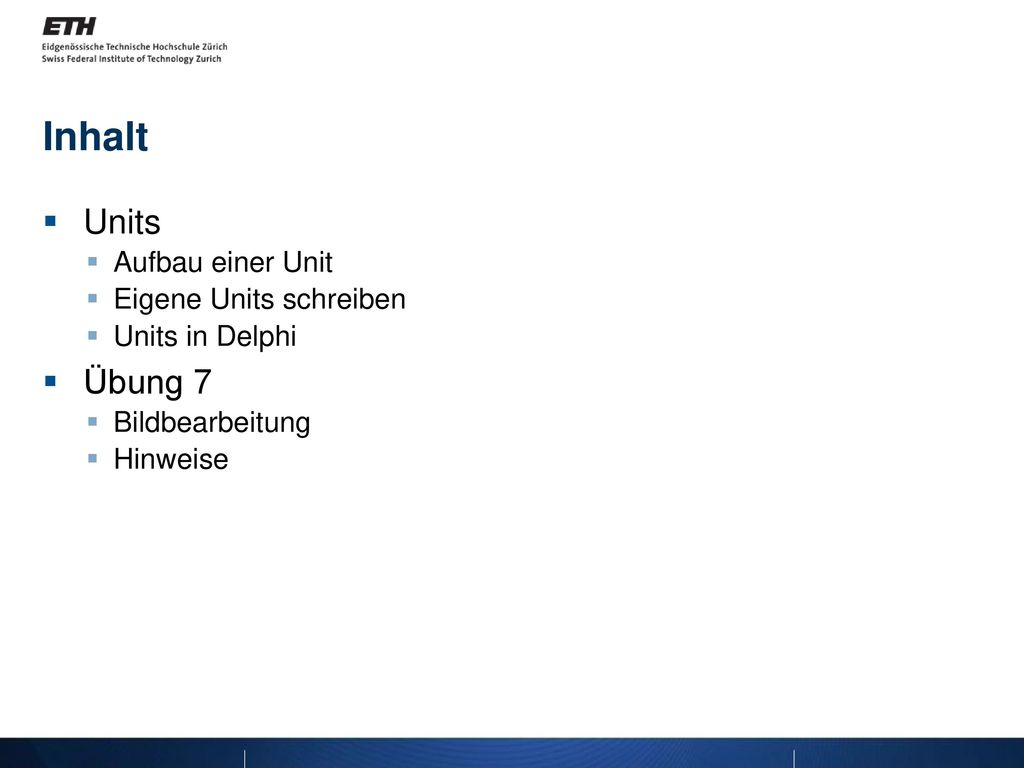

2 Inhalt Units Übung 7 Aufbau einer Unit Eigene Units schreiben
Units in Delphi Übung 7 Bildbearbeitung Hinweise

3 Units Verweise zu anderen Units Records Klassen Konstanten Variablen
Prozeduren Funktionen Variablen Methoden Variablen Records Variablen Klassen Variablen Methoden Variablen Sonntag, 15. April 2018

4 Aufbau unit main; interface Uses [Liste der verwendeten Units] [Definition von Types, Angabe von öffentlichen Methoden, variablen und konstanten] implementation [Programmcode zu den oberhalb definierten Methoden] end. Sonntag, 15. April 2018

5 Beispiel Kreis-Unit (1)
Sonntag, 15. April 2018

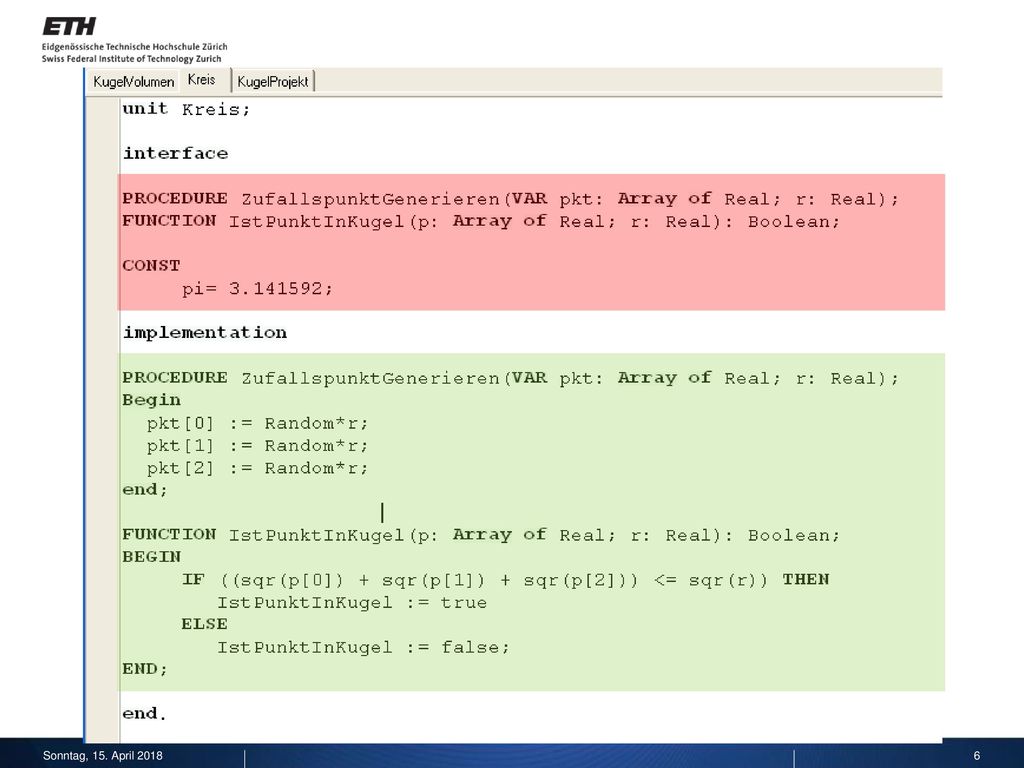

6 Sonntag, 15. April 2018

7 Einbinden einer Unit Sonntag, 15. April 2018

8 Verwenden einer Unit Sonntag, 15. April 2018

9 Beispiel Schreiben einer neuen Prozedur in Kreis.pas
Verwenden der neuen Prozedur Verschieben von Pi Sonntag, 15. April 2018

10 Projektbaum Projekt-Datei Forms KugelVolumen Kreis Windows Messages
SysUtils … Sonntag, 15. April 2018

11 Delphi Units Sonntag, 15. April 2018

12 Wozu Units Strukturierung des Programms
Zusammenfassen von Funktionalität Methoden für die Verarbeitung von Strings Methoden für Buttons Methoden für geometrische Berechnungen Wiederverwendbarkeit Verfügbar machen von Code Sonntag, 15. April 2018

13 Übung 7 Die Bildmatrix Farben in Delphi Benötigte Prozeduren
Sonntag, 15. April 2018

14 Ein Bild als Matrix Sonntag, 15. April 2018

15 Die Bildmatrix Bildbreite -1 Farbwert Bildhöhe - 1
Bildbreite -1 Farbwert Bildhöhe - 1 Sonntag, 15. April 2018

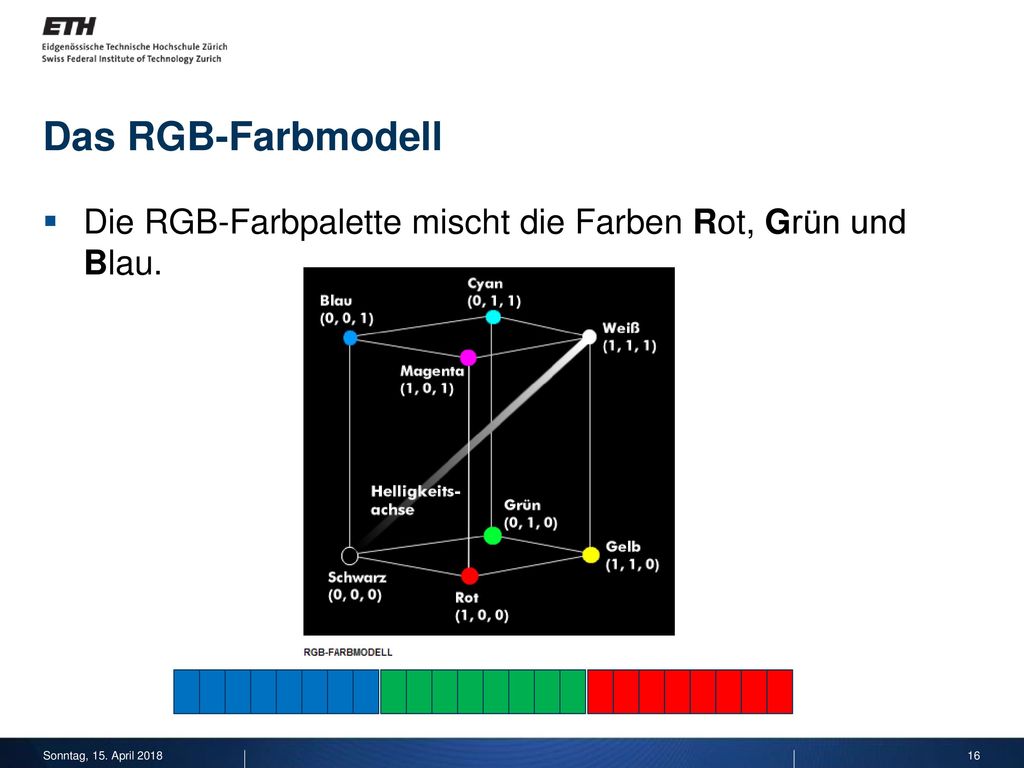

16 Das RGB-Farbmodell Die RGB-Farbpalette mischt die Farben Rot, Grün und Blau. Sonntag, 15. April 2018

17 Prozeduren von TImage Bild : Timage; hohe, breite: Integer; Bild.Picture.Loadfromfile(DateiNamen); Bild.Height; Bild.Weight; Bild.Canvas.Pixels[hohe,breite] Sonntag, 15. April 2018

18 Einzelne Farbinformationen
Integer farbe = 1 1 1 1 1 1 1 1 1 Rot = Byte(farbe) = Farbe = farbe shr 8; 1 1 1 1 1 1 1 1 1 Grün = Byte(farbe) = Farbe = farbe shr 8; 1 1 1 1 1 1 Blau = Byte(farbe) = 1 1 Sonntag, 15. April 2018

19 Umrechnung clWhite = TColor($FFFFFF); Binär: Dezimal: Werte: blau = 255; grün = 255; rot = 255 clRed = TColor($0000FF); Binär: Dezimal: 255 Werte: blau = 0; grün = 0; rot = 255 clYellow = TColor($00FFFF); Binär: Dezimal: Werte: blau = 0; grün = 255; rot = 255 Sonntag, 15. April 2018

20 Vordefinierte Farben in Delphi
clBlack = TColor($000000); clWhite = TColor($FFFFFF); clMaroon = TColor($000080); clGreen = TColor($008000); clOlive = TColor($008080); clNavy = TColor($800000); clPurple = TColor($800080); clTeal = TColor($808000); clGray = TColor($808080); clSilver = TColor($C0C0C0); clRed = TColor($0000FF); clLime = TColor($00FF00); clYellow = TColor($00FFFF); clBlue = TColor($FF0000); clFuchsia = TColor($FF00FF); clAqua = TColor($FFFF00); Sonntag, 15. April 2018

21 Benötigte Prozeduren PROCEDURE IstPixelimWald:
Gibt true zurück, wenn der Pixel „grün“ ist, oder Wenn der Pixel rot ist (bei der MC-Methode) PRODECURE ExaktKnopfClick(…) Betrachtet alle Pixel des Bildes Färbt die Pixel rot, wenn es als Wald erkannt wurde Zählt wieviele davon Wald sind PROCEDURE MCKnopfClick(…) Für eine zufällige Anzahl wird bestimmt, ob sie im Wald liegen oder nicht. Färbt Wald-Pixel rot. Zählt wieviele der getesteten Pixel Wald sind. Sonntag, 15. April 2018
