Laser (Nd:YAG) Michael Grömer
2
Eigenschaften sehr intensiv gleiche Wellenlänge
Kohärenz -> Überlagerung Gebündelt -> über lange Strecken
3
Funktionsweise Laser light amplifikation by stimulated emission of radiation Energiezufuhr aus einer externen Energiequelle (pumpen) Atome in höherem Niveau Stimulierte Emission
5

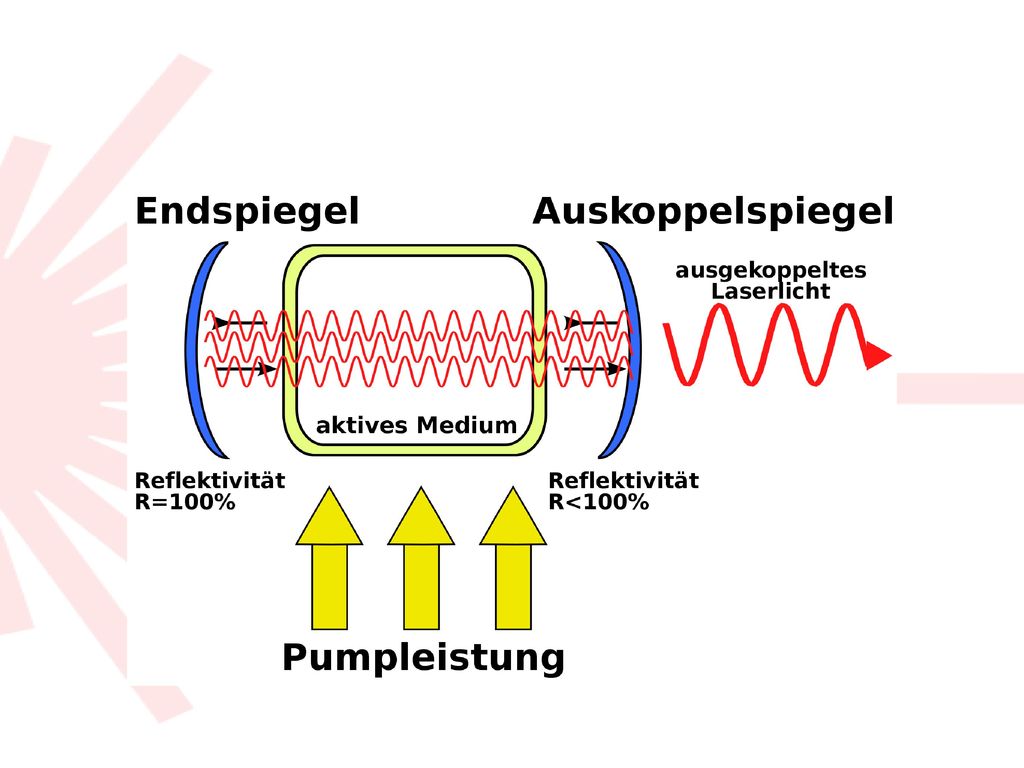

Aufbau Komponenten Quelle für optisches Pumpen Laseraktives Medium
Resonator
6
1.) Optisches pumpen gezielten Änderung der Besetzung atomarer oder molekularer Niveaus durch Einstrahlung von Licht Konventionelle Lichtquellen Mit Lasern Stimulierte und spontane Emission Besetzungsinversion
7
2.) Laseraktives medium Material das sich zur Erzeugung von Laserlicht durch stimulierte Emission eignet Bestimmt den Typ des Lasers
8

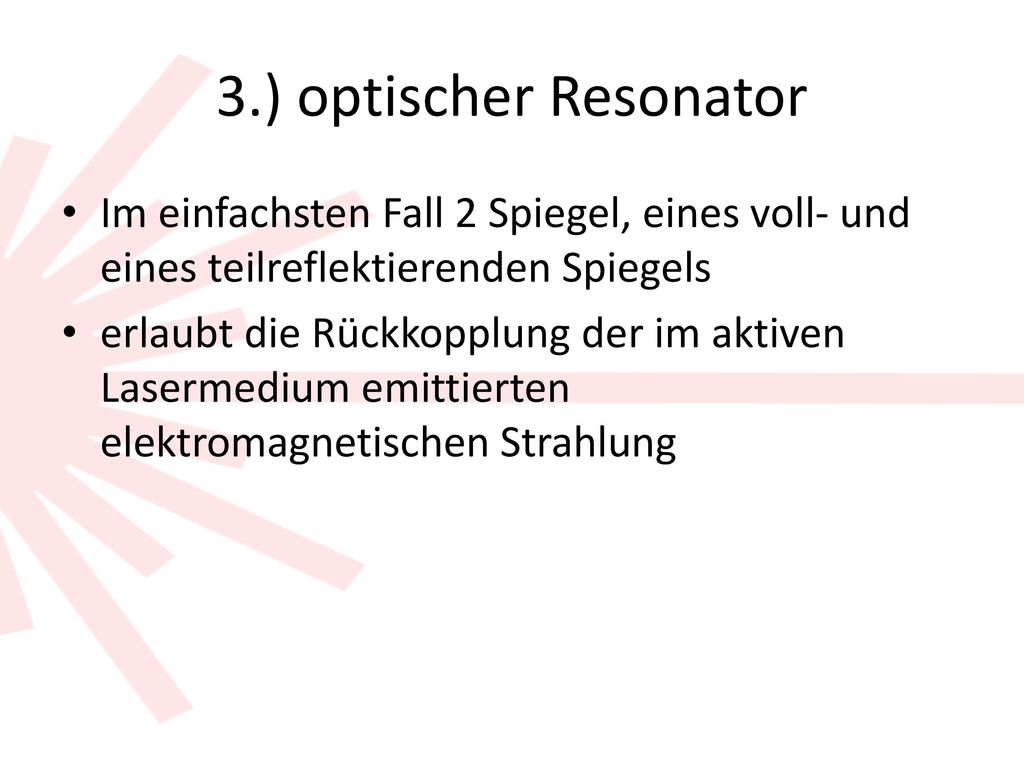

3.) optischer Resonator Im einfachsten Fall 2 Spiegel, eines voll- und eines teilreflektierenden Spiegels erlaubt die Rückkopplung der im aktiven Lasermedium emittierten elektromagnetischen Strahlung
9
nd:YAG Neodym-dotierter Yttrium-Aluminium-Granat-Laser
Festkörperlaser, aktives Medium nd:YAG-Kristall Beim pumpen Neodym-Atome angeregt Wellenlänge 1064 nm (infrarot)
10

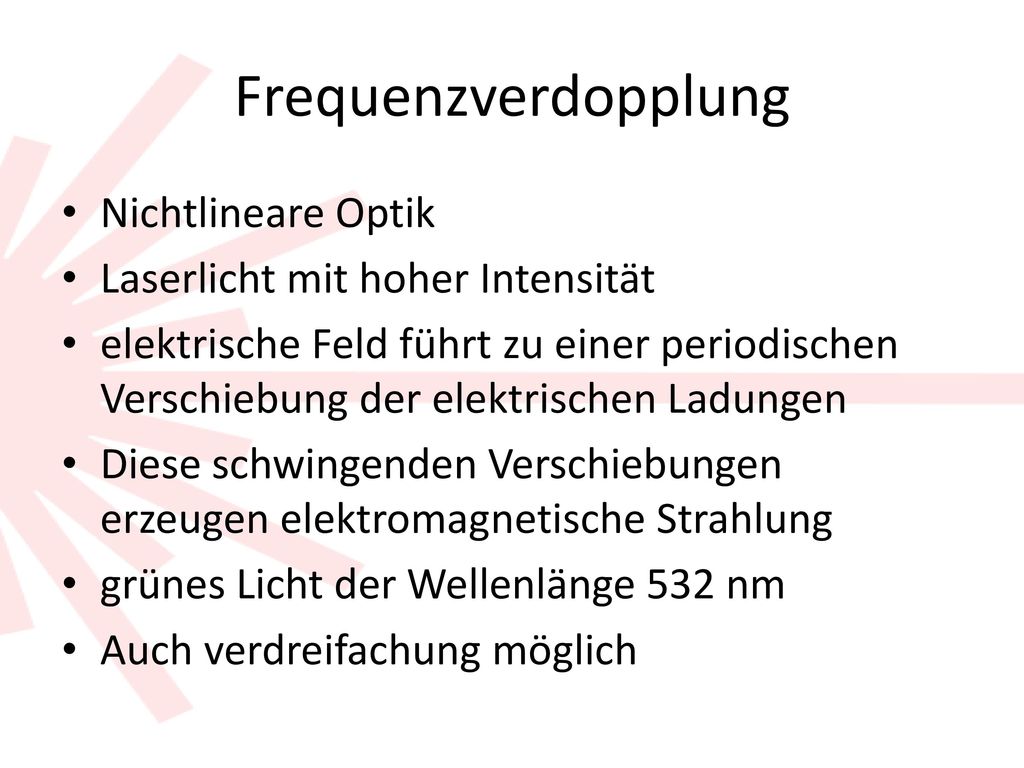

Frequenzverdopplung Nichtlineare Optik Laserlicht mit hoher Intensität
elektrische Feld führt zu einer periodischen Verschiebung der elektrischen Ladungen Diese schwingenden Verschiebungen erzeugen elektromagnetische Strahlung grünes Licht der Wellenlänge 532 nm Auch verdreifachung möglich
12
Aufbau des Experiments
