1 DIN 18338 VOB/C (ATV) – Dachdeckungs- und Dachabdichtungsarbeiten

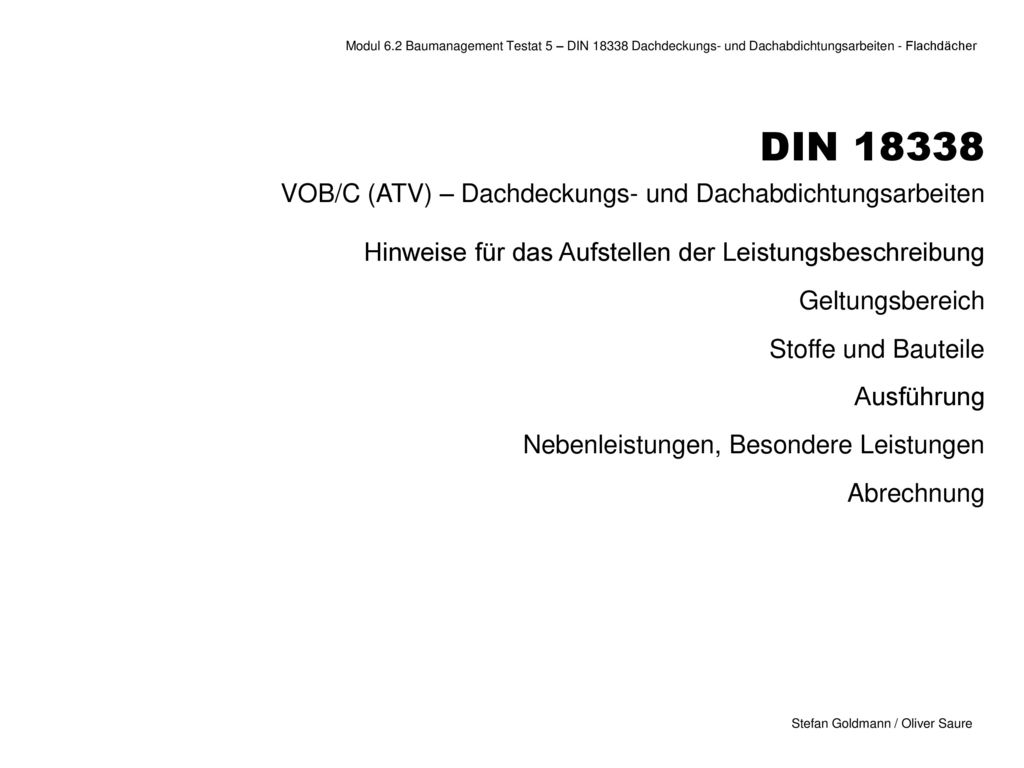

Modul 6.2 Baumanagement Testat 5 – DIN Dachdeckungs- und Dachabdichtungsarbeiten - Flachdächer DIN 18338 VOB/C (ATV) – Dachdeckungs- und Dachabdichtungsarbeiten Hinweise für das Aufstellen der Leistungsbeschreibung Geltungsbereich Stoffe und Bauteile Ausführung Nebenleistungen, Besondere Leistungen Abrechnung Stefan Goldmann / Oliver Saure

2 Stefan Goldmann / Oliver Saure

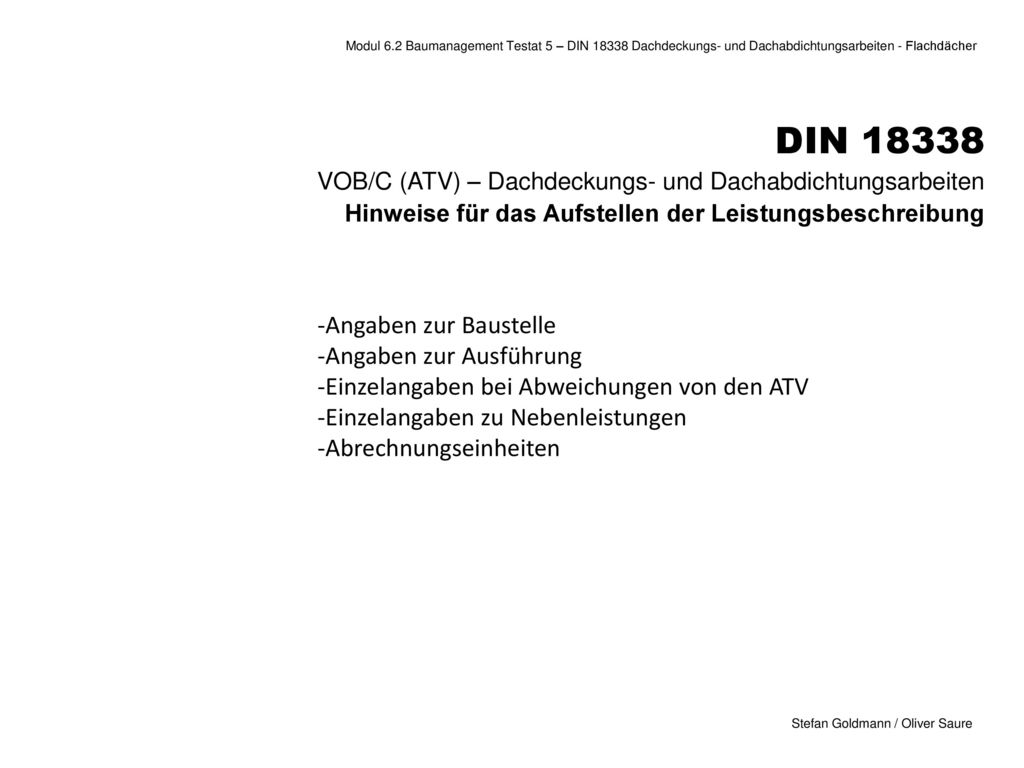

Modul 6.2 Baumanagement Testat 5 – DIN Dachdeckungs- und Dachabdichtungsarbeiten - Flachdächer DIN 18338 VOB/C (ATV) – Dachdeckungs- und Dachabdichtungsarbeiten Hinweise für das Aufstellen der Leistungsbeschreibung Angaben zur Baustelle Angaben zur Ausführung Einzelangaben bei Abweichungen von den ATV Einzelangaben zu Nebenleistungen Abrechnungseinheiten Stefan Goldmann / Oliver Saure

3 Stefan Goldmann / Oliver Saure
Modul 6.2 Baumanagement Testat 5 – DIN Dachdeckungs- und Dachabdichtungsarbeiten - Flachdächer DIN 18338 VOB/C (ATV) – Dachdeckungs- und Dachabdichtungsarbeiten Geltungsbereich ..gilt für Dachdeckungen und Dachabdichtungen einschließlich der erforderlichen Dichtungs-, Dämmstoff- und Schutzschichten. Sie gilt auch für Außenwandbekleidungen mit Dachdeckungsstoffen. Stefan Goldmann / Oliver Saure

4 Stefan Goldmann / Oliver Saure
Modul 6.2 Baumanagement Testat 5 – DIN Dachdeckungs- und Dachabdichtungsarbeiten - Flachdächer DIN 18338 VOB/C (ATV) – Dachdeckungs- und Dachabdichtungsarbeiten Stoffe, Bauteile Stoffe für Dachdeckungen Wellbleche und Pfannenbleche Holzschindeln Dach- und Formsteine aus Beton Faserzement-Dachplatten Faserzement-Wellplatten Dachziegel und Formziegel Schiefer und andere Natursteinprodukte Stoffe für Dachabdichtungen Bitumen- ,Polymerbitumen-, Kunststoff und Elastomer-Bahnen aus der DIN Dämmstoffe Faserplatten (DIN EN 622) und Wärmedämmstoffe für Gebäude (DIN EN – 13171) Stefan Goldmann / Oliver Saure

5 Stefan Goldmann / Oliver Saure

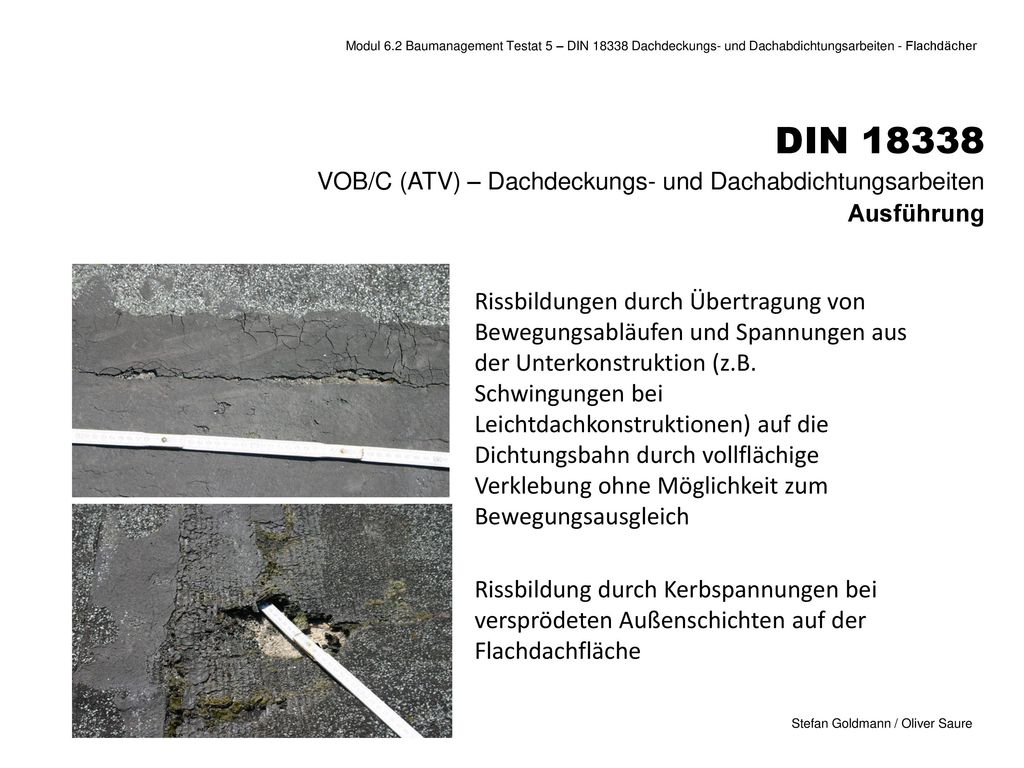

Modul 6.2 Baumanagement Testat 5 – DIN Dachdeckungs- und Dachabdichtungsarbeiten - Flachdächer DIN 18338 VOB/C (ATV) – Dachdeckungs- und Dachabdichtungsarbeiten Ausführung Rissbildungen durch Übertragung von Bewegungsabläufen und Spannungen aus der Unterkonstruktion (z.B. Schwingungen bei Leichtdachkonstruktionen) auf die Dichtungsbahn durch vollflächige Verklebung ohne Möglichkeit zum Bewegungsausgleich Rissbildung durch Kerbspannungen bei versprödeten Außenschichten auf der Flachdachfläche Stefan Goldmann / Oliver Saure

6 Stefan Goldmann / Oliver Saure

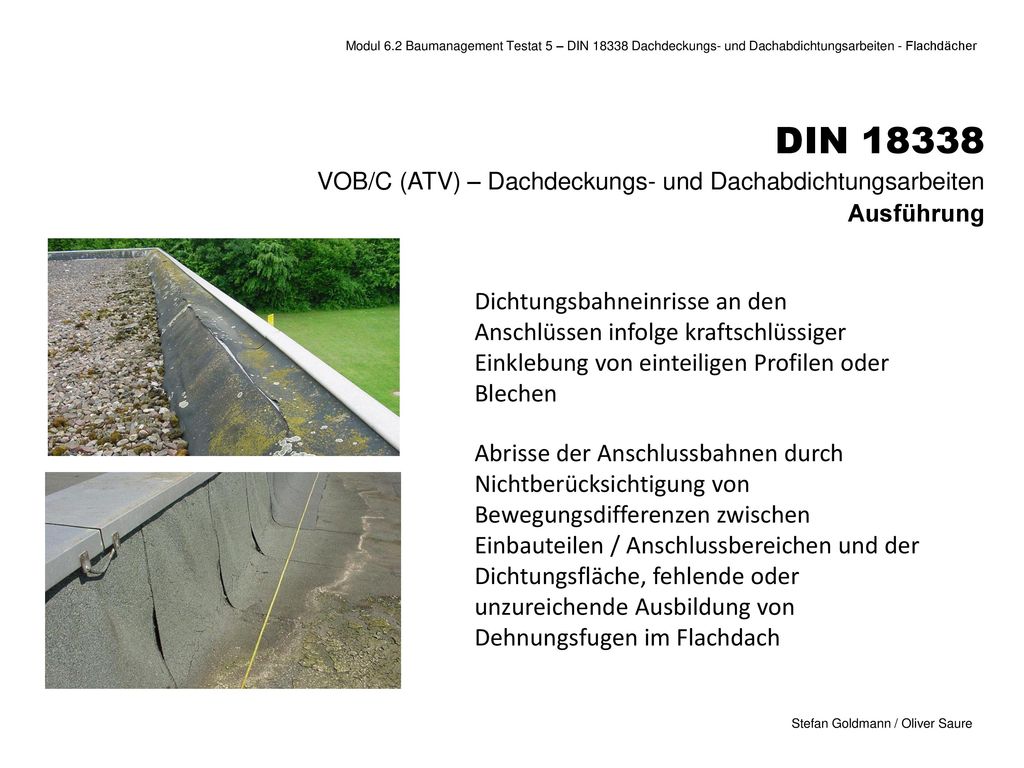

Modul 6.2 Baumanagement Testat 5 – DIN Dachdeckungs- und Dachabdichtungsarbeiten - Flachdächer DIN 18338 VOB/C (ATV) – Dachdeckungs- und Dachabdichtungsarbeiten Ausführung Dichtungsbahneinrisse an den Anschlüssen infolge kraftschlüssiger Einklebung von einteiligen Profilen oder Blechen Abrisse der Anschlussbahnen durch Nichtberücksichtigung von Bewegungsdifferenzen zwischen Einbauteilen / Anschlussbereichen und der Dichtungsfläche, fehlende oder unzureichende Ausbildung von Dehnungsfugen im Flachdach Stefan Goldmann / Oliver Saure

7 Stefan Goldmann / Oliver Saure
Modul 6.2 Baumanagement Testat 5 – DIN Dachdeckungs- und Dachabdichtungsarbeiten - Flachdächer DIN 18338 VOB/C (ATV) – Dachdeckungs- und Dachabdichtungsarbeiten Ausführung keine Trennung zwischen Flächen- und Randabdichtung, Spannungsrisse durch fehlende Randfixierung ungenügende Aufkantungs- und Anschlusshöhen Folge: Überlaufen / Hinterlaufen der Anschlüsse ungenügende Befestigung der Dichtungsaufkantung Stefan Goldmann / Oliver Saure

8 Stefan Goldmann / Oliver Saure
Modul 6.2 Baumanagement Testat 5 – DIN Dachdeckungs- und Dachabdichtungsarbeiten - Flachdächer DIN 18338 VOB/C (ATV) – Dachdeckungs- und Dachabdichtungsarbeiten Abrechnung Allgemeines „ Der Ermittlung der Leistung — gleichgültig, ob sie nach Zeichnung oder Aufmaß erfolgt — sind zugrunde zu legen:“ Dämmstoffschichten das Maß der Dämmung. Bohlen, Sparren etc. werden übermessen Schließt die Dachabdichtungen an First, Grat oder Kehle an, wird bis deren Mitte gerechnet. nach Flächenmaß. Übermessen von Formstücken. (Lüfterziegel, Einzelformziegel, Eckziegel, Glasformstücke) Stefan Goldmann / Oliver Saure

9 Stefan Goldmann / Oliver Saure
Modul 6.2 Baumanagement Testat 5 – DIN Dachdeckungs- und Dachabdichtungsarbeiten - Flachdächer DIN 18338 VOB/C (ATV) – Dachdeckungs- und Dachabdichtungsarbeiten Abrechnung Abzüge: Bei Flächenmaß: Aussparungen über 2,5 m² Einzelgröße in der Dachdeckung, Dachabdichtung oder Außenwandbekleidung, z. B. für Schornsteine, Fenster, Oberlichter, Gauben. Bei Längenmaß: Unterbrechungen über 1m Einzellänge Stefan Goldmann / Oliver Saure
