1 Anwendungstechnik Windsogsicherung.ppt
Anwendungstechnik Dämmen im Steildach Dämmen im Steildach

2 Anwendungstechnik Windsogsicherung.ppt
Dämmen im Steildach Anwendungstechnik Windsogsicherung.ppt Zwischensparren- Dämmung Untersparren-Dämmung Aufsparren-Dämmung Dämmen im Steildach

3 Funktion der Schichten
Anwendungstechnik Windsogsicherung.ppt Deckung Vordeckung Schalung (bei Bedarf) Wärmedämmung und Sparren Dampfbremse luftdichte Schicht Installationsebene und Traglatte Innenbekleidung Dämmen im Steildach

4 Anwendungstechnik Windsogsicherung.ppt

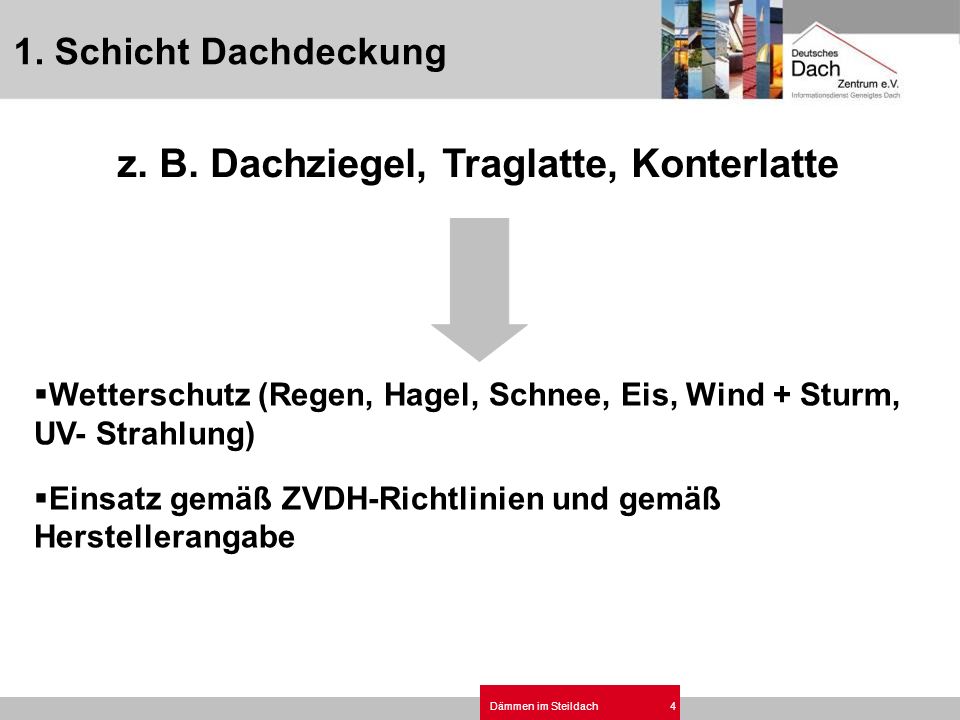

1. Schicht Dachdeckung Anwendungstechnik Windsogsicherung.ppt z. B. Dachziegel, Traglatte, Konterlatte Wetterschutz (Regen, Hagel, Schnee, Eis, Wind + Sturm, UV- Strahlung) Einsatz gemäß ZVDH-Richtlinien und gemäß Herstellerangabe Dämmen im Steildach

5 Anwendungstechnik Windsogsicherung.ppt
2. Schicht Vordeckung Anwendungstechnik Windsogsicherung.ppt Unterdeckung / Unterspannung / Schalungsbahn erster Wetterschutz beim Neubau zweite wasserführende Ebene für besondere Wettersituationen und bei Schäden Einsatz gemäß ZVDH-Richtlinien und DIN 4108, Teil 3 Dämmen im Steildach

6 Anwendungstechnik Windsogsicherung.ppt

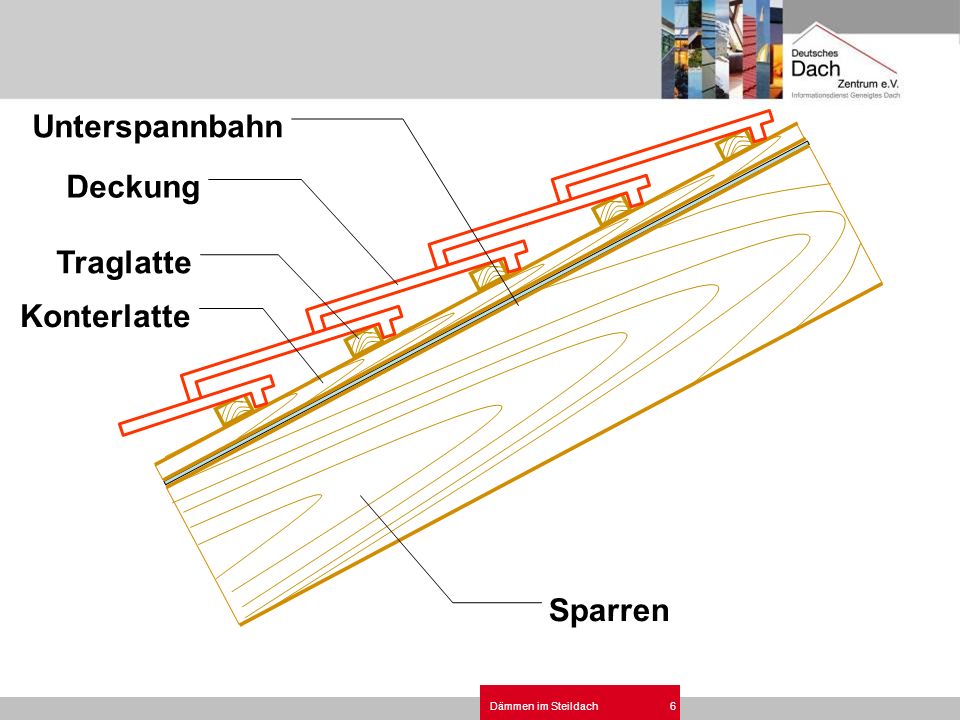

Unterspannbahn Deckung Traglatte Konterlatte Sparren Dämmen im Steildach

7 Anwendungstechnik Windsogsicherung.ppt
3. Schicht: Schalung Anwendungstechnik Windsogsicherung.ppt Nach Bedarf Holzschalung Träger besonderer Deckungen (z.B. Schiefer, Metall, Bitumenschindel) Einsatz gemäß ZVDH- Richtlinien, den Fachregeln des Klempnerhandwerks des ZVSHK und Herstellerangaben Dämmen im Steildach

8 Anwendungstechnik Windsogsicherung.ppt
4. Schicht Wärmeschutz Anwendungstechnik Windsogsicherung.ppt Wärmedämmung Schutz vor Wärmeverlusten Sicherung eines komfortablen Raumklimas Dicke mindestens gemäß EnEV Zusätzlich bei nichtbrennbaren Dämmstoffen (z.B. Mineralwolle) vorbeugender Brandschutz sicher gegen Verrottung komfortabler Schallschutz Dämmen im Steildach

9 Anwendungstechnik Windsogsicherung.ppt
5. Schicht Dampfbremse Anwendungstechnik Windsogsicherung.ppt Klimamembran/ Dampfbremsfolie Schutz vor zu hohem Feuchteeintrag durch Diffusion bei Klimamembran: Entsorgung kritischer Feuchte Einsatz gemäß ZVDH-Richtlinien und DIN 4108, Teil 3 Dämmen im Steildach

10 Anwendungstechnik Windsogsicherung.ppt
6. Schicht Luftdichtung Anwendungstechnik Windsogsicherung.ppt z. B. luftdicht ausgeführte Folie Schutz vor zu hohem Feuchteeintrag in das Dach; dieser kann 1000 x größer sein, als durch Diffusion! Zusätzlich Schutz vor großen Wärmeverlusten Forderung gemäß EnEV, Ausführung gemäß DIN 4108, Teil 7 6. Schicht Luftdichtung Die luftdichte Innenschicht verhindert unzulässige Konvektion in die Konstruktion und somit das Einströmen von feuchter, warmer Innenluft, die an der kalten Bauteilen kondensieren und zu Feuchteschäden führen kann. Darüber hinaus verhindert die Luftdichtungsebene Wärmeverluste durch Konvektion Bei den meisten Dachaufbauten übernimmt eine Folie die Aufgabe der Dampfbremse und der luftdichten Schicht. Dämmen im Steildach

11 7. Schicht Installationsebene
Anwendungstechnik Windsogsicherung.ppt Raum zwischen Dampfbremsfolie und Innenbekleidung Schutz vor Beschädigungen DIN 4108, Teil 7, Stand der Technik mit Untersparren-Dämmung verbesserter Wärmeschutz Dämmen im Steildach

12 Anwendungstechnik Windsogsicherung.ppt
Installationsebene Anwendungstechnik Windsogsicherung.ppt bei Installations-arbeiten werden Beschädigungen an der Folie vermieden Dämmen im Steildach

13 8. Schicht Innenbekleidung
Anwendungstechnik Windsogsicherung.ppt z. B. GKB, Profilholz, Paneele wichtig für sommerlichen Wärmeschutz geringfügige Verbesserung der Wärmedämmung meist keine dichtende oder diffusionshemmende Wirkung Dämmen im Steildach

14 Anwendungstechnik Windsogsicherung.ppt
Innenbekleidung Installationsebene mit Integra UKF Traglatte Vario KM Duplex Unterdeckung Konterlatte Deckung Integra ZKF Dämmen im Steildach

15 Anwendungstechnik Windsogsicherung.ppt
Dachaufbau Anwendungstechnik Windsogsicherung.ppt Funktionen eines Dachaufbaus Wetterschutz (Deckung und Vordeckung) Wärmeschutz (Zwischen- Unter- Aufsparren- Dämmung) Schallschutz (nur bei schallabsorbierenden Dämmstoffen) Luftdichtheit Tauwasserschutz (Dampfbremse) Vorbeugender Brandschutz (nichtbrennbarer Dämmstoff) Abwehrender Brandschutz Dämmen im Steildach
