Elektrische Schnittstellen LKW
HINWEIS: IM MENÜ UNTER „BILDSCHIRMPRÄSENTATION“ FINDET SIE AM UNTERSTEN MENÜPUNKT „ZIELGRUPPENORIENTIERTE PRÄSENTATIONEN“ DIE PRÄSENTATIONEN FÜR DIE VERSCHIEDENEN PRODUKTBEREICHE
2

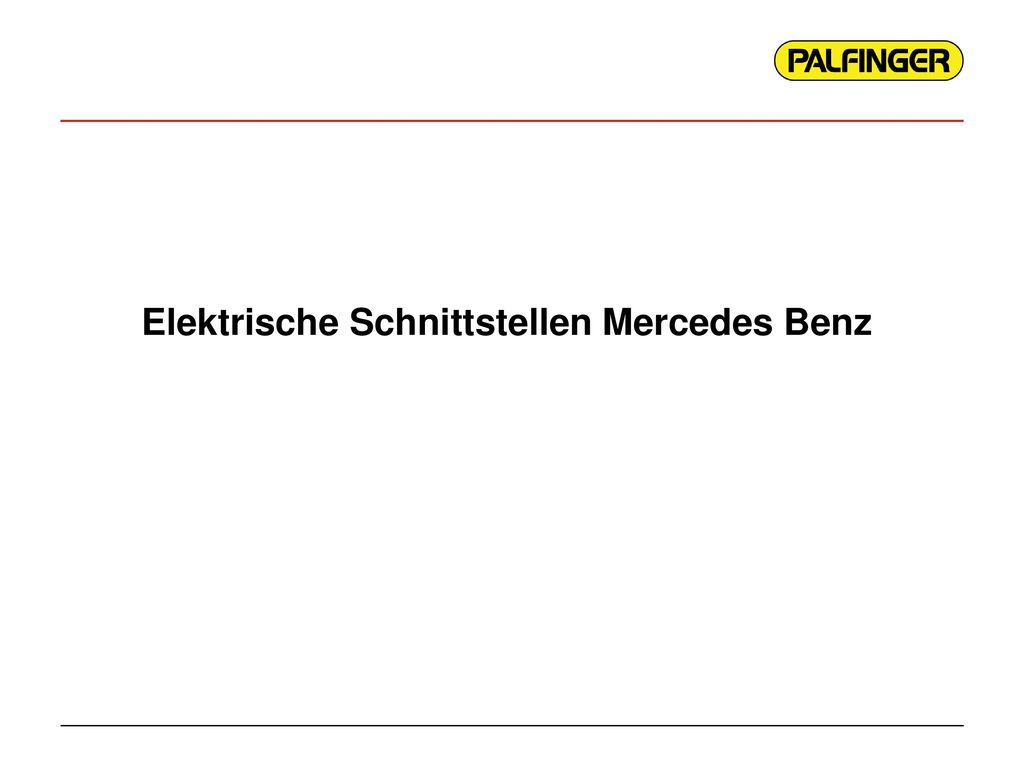

Elektrische Schnittstellen Mercedes Benz
3

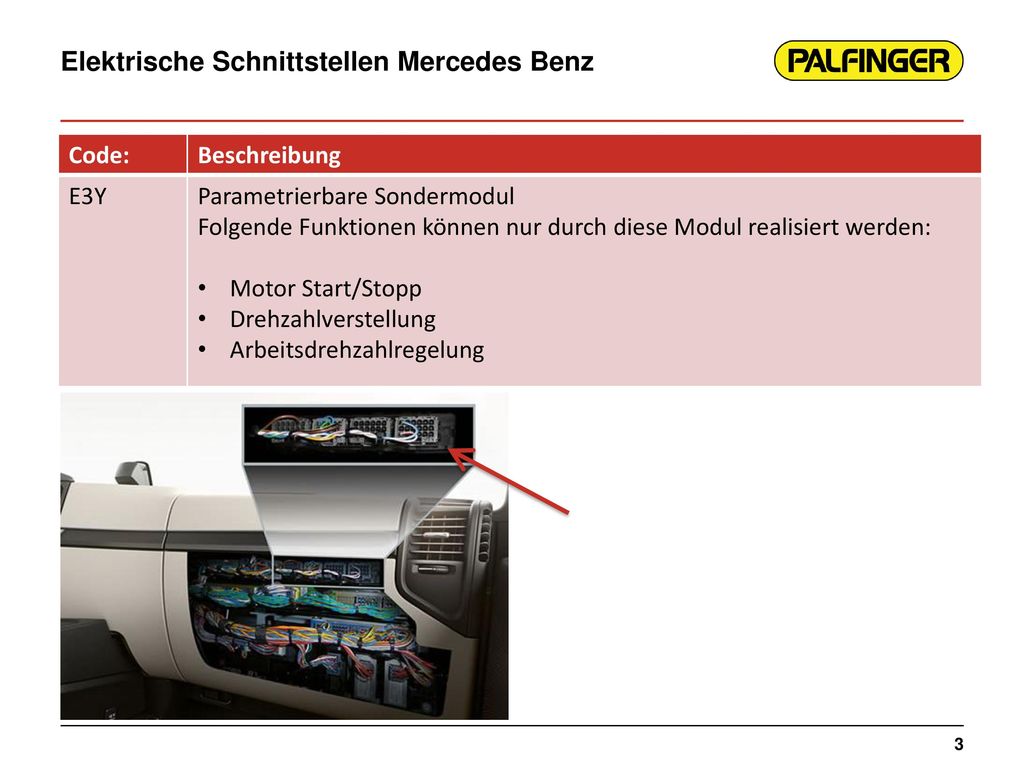

Elektrische Schnittstellen Mercedes Benz
Code: Beschreibung E3Y Parametrierbare Sondermodul Folgende Funktionen können nur durch diese Modul realisiert werden: Motor Start/Stopp Drehzahlverstellung Arbeitsdrehzahlregelung
4
Elektrische Schnittstellen Mercedes Benz
Code: Beschreibung E9G Elektrische Schnittstelle für Stromabnahme über 10 A Dieser Code ist zwingend anzuziehen. Es können dann bis zu 80 A Strom im Fahrerhaus abgenommen werden. An der Schnittstelle X3 am Plus-Energieverteiler können weitere elektr. Verbraucher bis zu einer Gesamtstromaufnahme von 300A angeschlossen werden. Zur Info: Der Kran wird mit 10 A, der Ölkühler mit 15 A und die Scheinwerfer mit 10 A abgesichert.
5

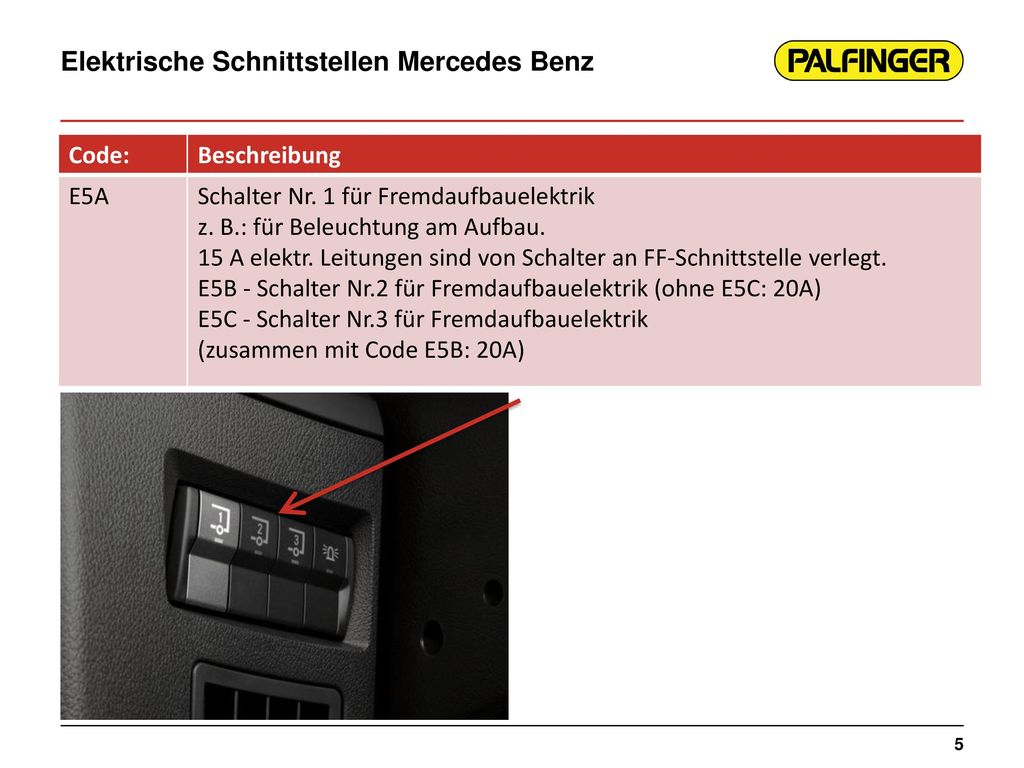

Elektrische Schnittstellen Mercedes Benz
Code: Beschreibung E5A Schalter Nr. 1 für Fremdaufbauelektrik z. B.: für Beleuchtung am Aufbau. 15 A elektr. Leitungen sind von Schalter an FF-Schnittstelle verlegt. E5B - Schalter Nr.2 für Fremdaufbauelektrik (ohne E5C: 20A) E5C - Schalter Nr.3 für Fremdaufbauelektrik (zusammen mit Code E5B: 20A)
6
Elektrische Schnittstellen MAN
7
Elektrische Schnittstellen MAN
Code: Beschreibung 280 HD 280 HL Motor Start- und Stopp-Einrichtung unter Frontklappe Vorbereitung für Motor Start- und Stopp-Einrichtung am Rahmenende
8
Elektrische Schnittstellen MAN
Code: Beschreibung x ZDR (Zwischen Drehzahl Regelung) Drehzahlsteuerung ist Serienmäßig ab Werk verfügbar und muss nicht mitbestellt werden.
9
Elektrische Schnittstellen MAN
Code: Beschreibung 311 PE Parametereingabe ECAS für Kranbetrieb (Luftabsenkung)
10
Elektrische Schnittstellen MAN
Code: Beschreibung 311 PK Deaktivierung der Regelung der Luftabsenkung Fahrgestell regelt nicht nach.
11
Elektrische Schnittstellen MAN
Code: Beschreibung 311 PH Parametereingabe ECAS für Absenkung auf 20 mm über Block Achtung! Bei einer Kran/Abrollkipper Kombination ist dieser Code nicht mehr erforderlich.
12
Elektrische Schnittstellen SCANIA

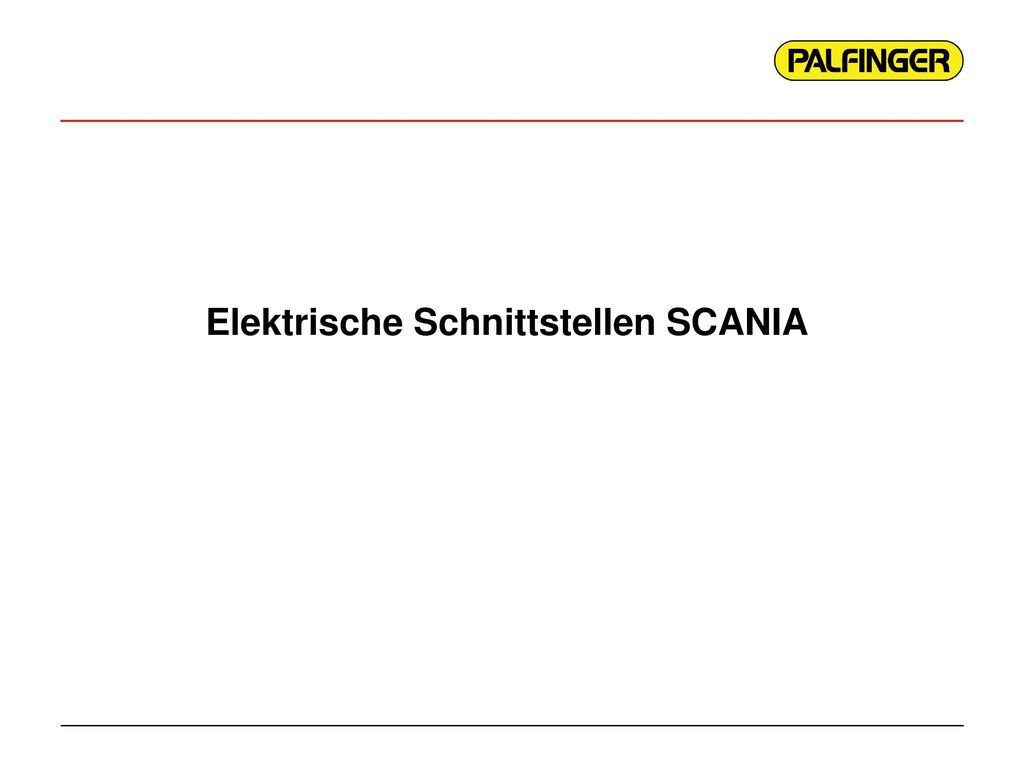

13
Elektrische Schnittstellen SCANIA
Code: Beschreibung 03319A BWS Steuergerät (alt bis Nov.2014) Drehzahlverstellung Arbeitsdrehzahlregelung
14
Elektrische Schnittstellen SCANIA
Code: Beschreibung 05837A BCI-Steuergerät (neu ab Nov.2014) Drehzahlverstellung Arbeitsdrehzahlregelung
15

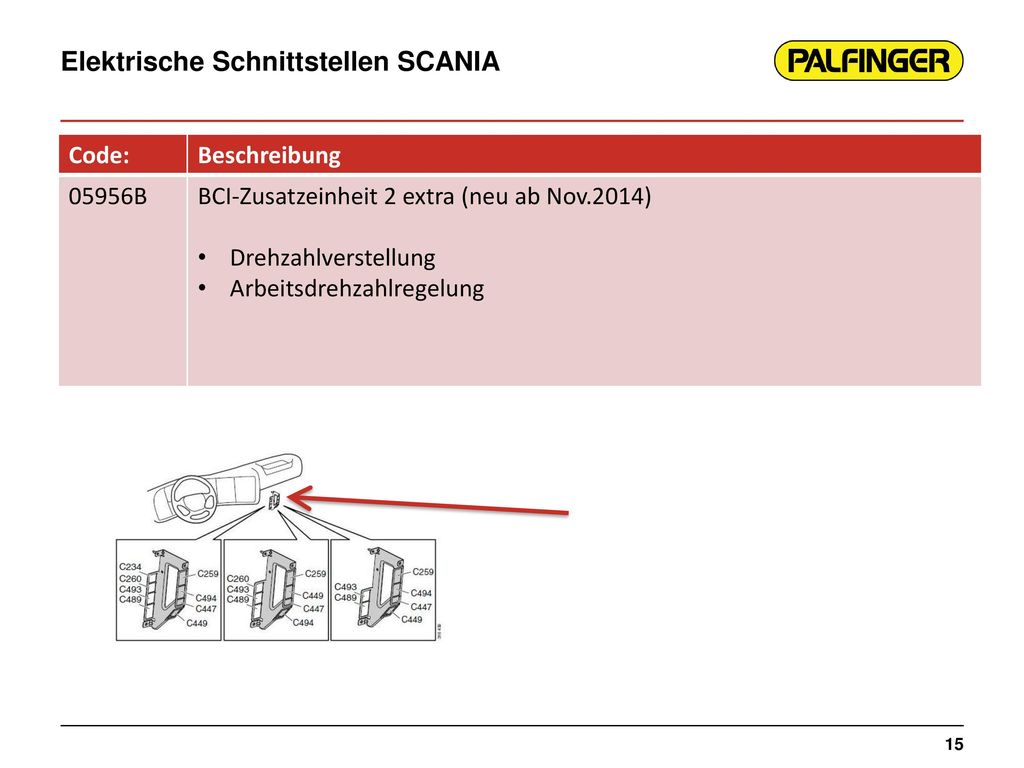

Elektrische Schnittstellen SCANIA
Code: Beschreibung 05956B BCI-Zusatzeinheit 2 extra (neu ab Nov.2014) Drehzahlverstellung Arbeitsdrehzahlregelung
16
Elektrische Schnittstellen SCANIA
Code: Beschreibung 03313B Fernbedienung für Motorstart Vorbereitung Notwendig für Motor Start Stop
17
Elektrische Schnittstellen SCANIA
Code: Beschreibung 03765A Stromversorgung für Aufbauten max. 60A
18

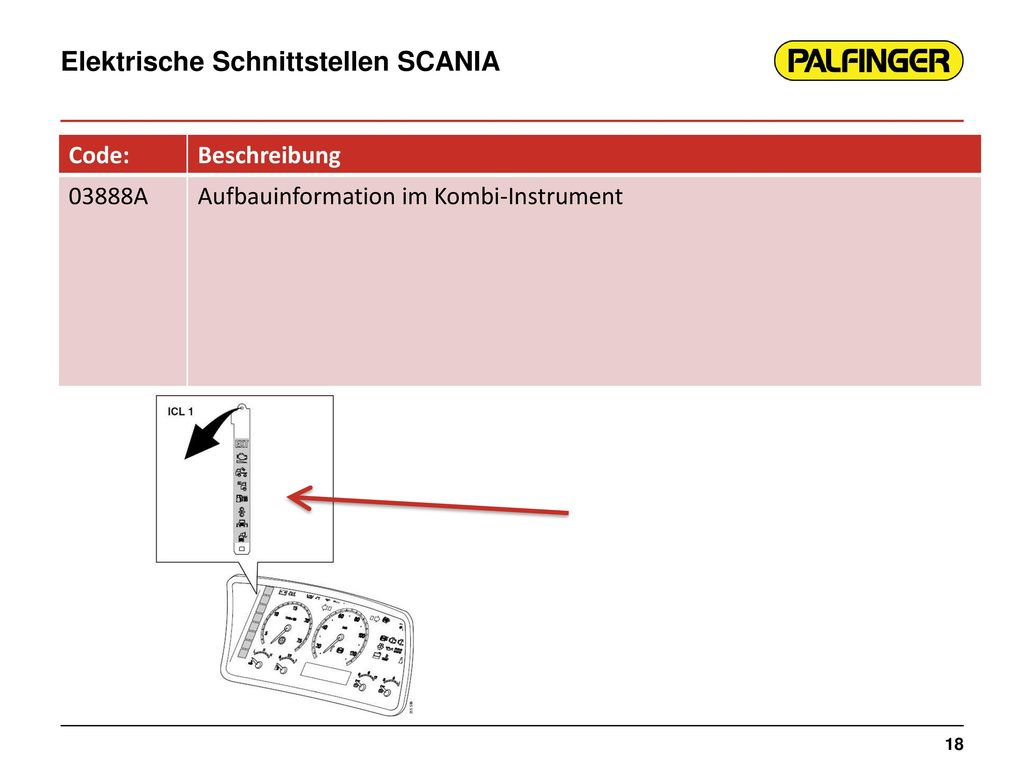

Elektrische Schnittstellen SCANIA
Code: Beschreibung 03888A Aufbauinformation im Kombi-Instrument
19
Elektrische Schnittstellen SCANIA
Code: Beschreibung 02488F Programmierbare Fahrhöhen Bälge entleeren + 2 Speicherpositionen Notwendig damit LKW im Kranbetrieb auf Block absenkt.
20

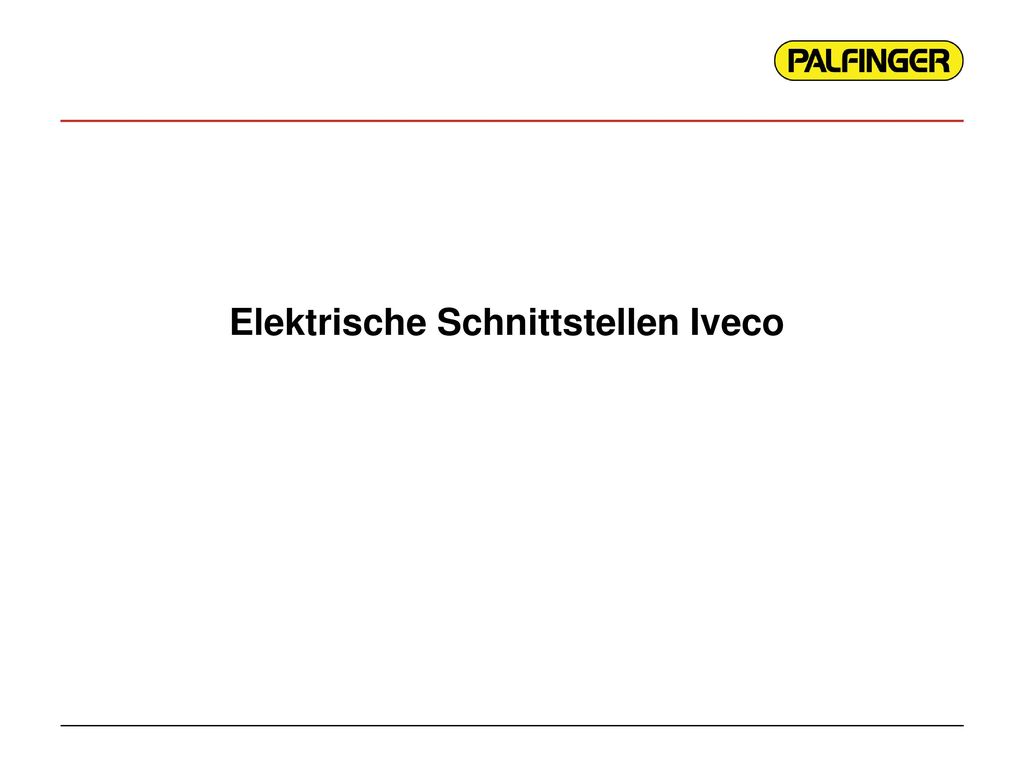

Elektrische Schnittstellen Iveco
21

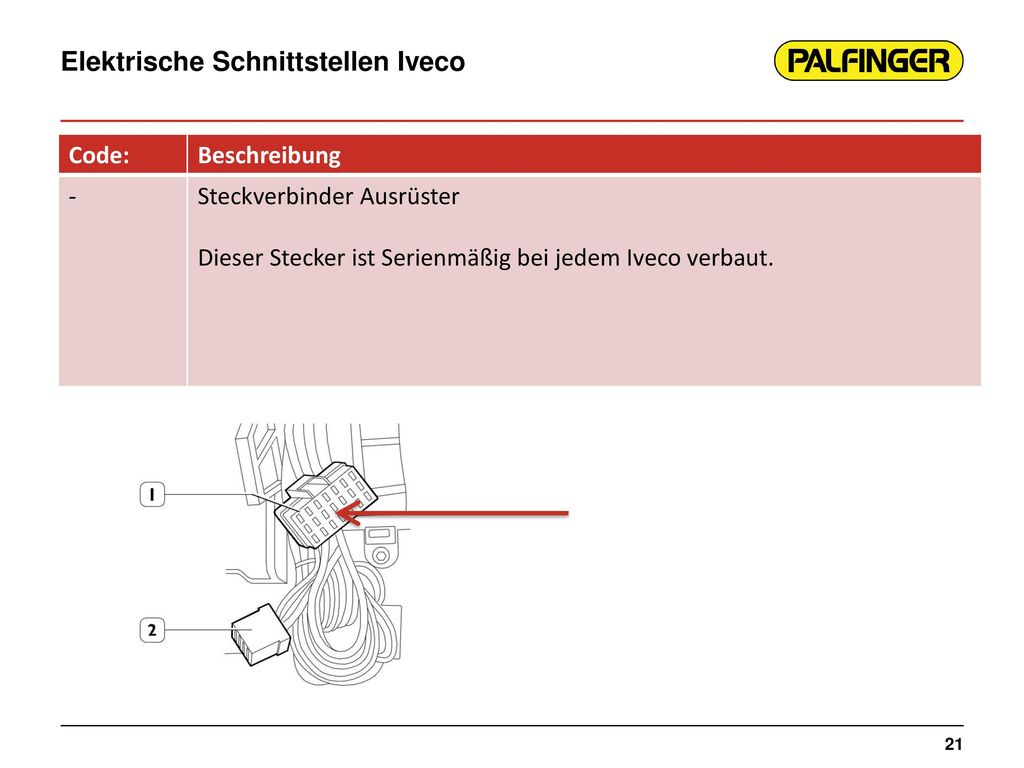

Elektrische Schnittstellen Iveco
Code: Beschreibung - Steckverbinder Ausrüster Dieser Stecker ist Serienmäßig bei jedem Iveco verbaut.
22
Elektrische Schnittstellen Volvo
23
Elektrische Schnittstellen Volvo
Code: Beschreibung ECBB-BAS ECBB-HIG Elektrische Schnittstelle für Aufbauhersteller Aufbauherstellermodul (BBW) bis zu 2 Nebenantriebe Aufbauherstellermodul (BBW) bis zu 4 Nebenantriebe
