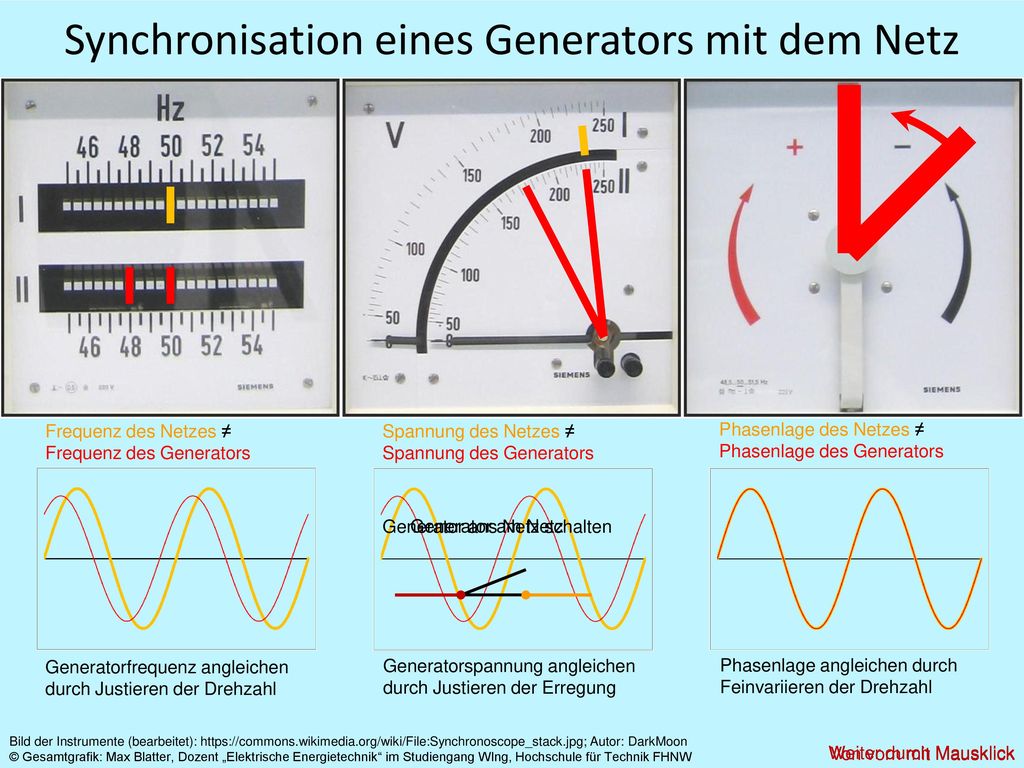

Synchronisation eines Generators mit dem Netz
Frequenz des Netzes ≠ Frequenz des Generators Spannung des Netzes ≠ Spannung des Generators Phasenlage des Netzes ≠ Phasenlage des Generators Generator ans Netz schalten Generator am Netz Generatorfrequenz angleichen durch Justieren der Drehzahl Generatorspannung angleichen durch Justieren der Erregung Phasenlage angleichen durch Feinvariieren der Drehzahl Bild der Instrumente (bearbeitet): Autor: DarkMoon © Gesamtgrafik: Max Blatter, Dozent „Elektrische Energietechnik“ im Studiengang WIng, Hochschule für Technik FHNW Von vorn mit Mausklick Weiter durch Mausklick
