Shape Memory Alloy Reusable Deployment Mechanism
REXUS 15 SMARD Shape Memory Alloy Reusable Deployment Mechanism
2
Projektplan bis Auswahlworkshop
SMARD – Selection Workshop
3
Mitglieder Maria Grulich 01782890984 Artur Koop 017666827341
In der WARR Heute dabei Grund Maria Grulich Artur Koop Manuel Burkart Ingo Mayer Alexander Schmid Thomas Ruck Felix Hallmayer Johannes Kugele Philip Ludewig Sebastian Reigber Simon Heuer Vicky Koch (Nikolaos Periakis) Krank RAUS RAUS Arbeit RAUS
4
- Allgemeiner Email-Verteiler: list-rexus@warr.de
Organisatorisches - Allgemeiner -Verteiler:
5

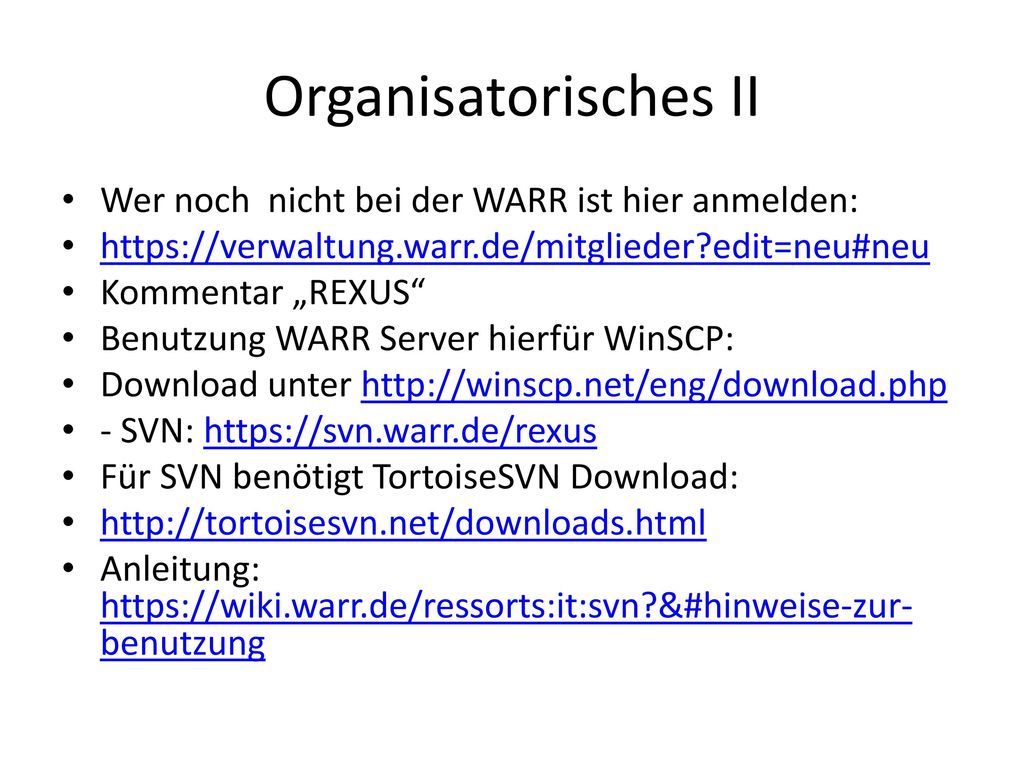

Organisatorisches II Wer noch nicht bei der WARR ist hier anmelden:
Kommentar „REXUS“ Benutzung WARR Server hierfür WinSCP: Download unter - SVN: Für SVN benötigt TortoiseSVN Download: Anleitung:
6

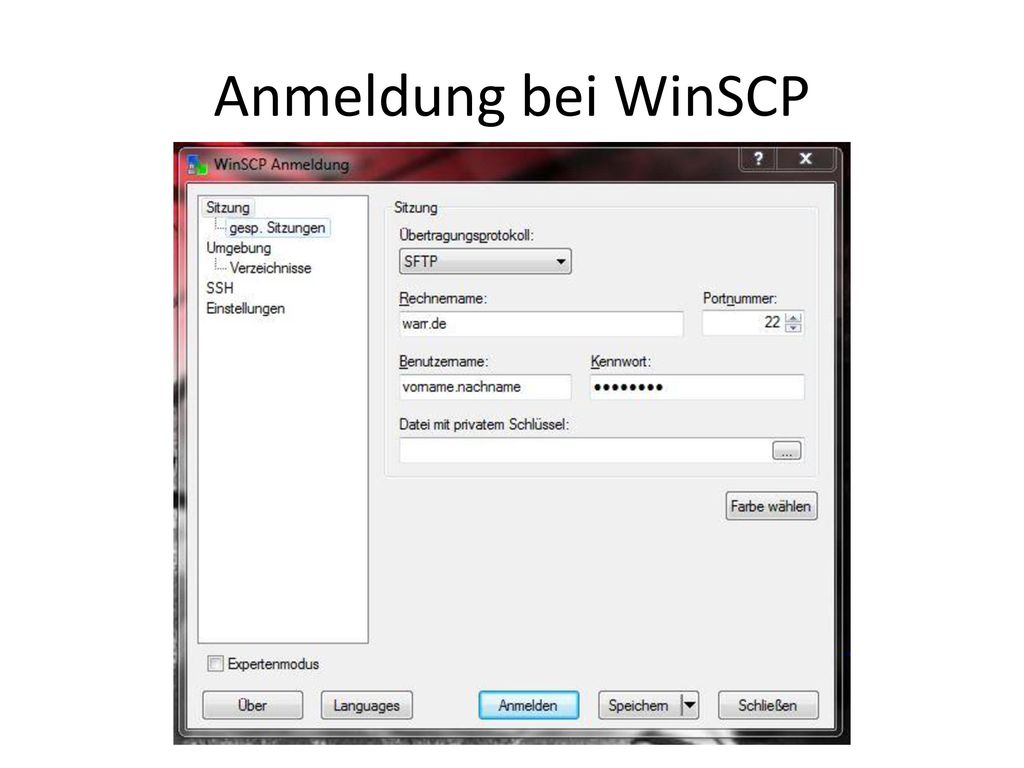

Anmeldung bei WinSCP
8

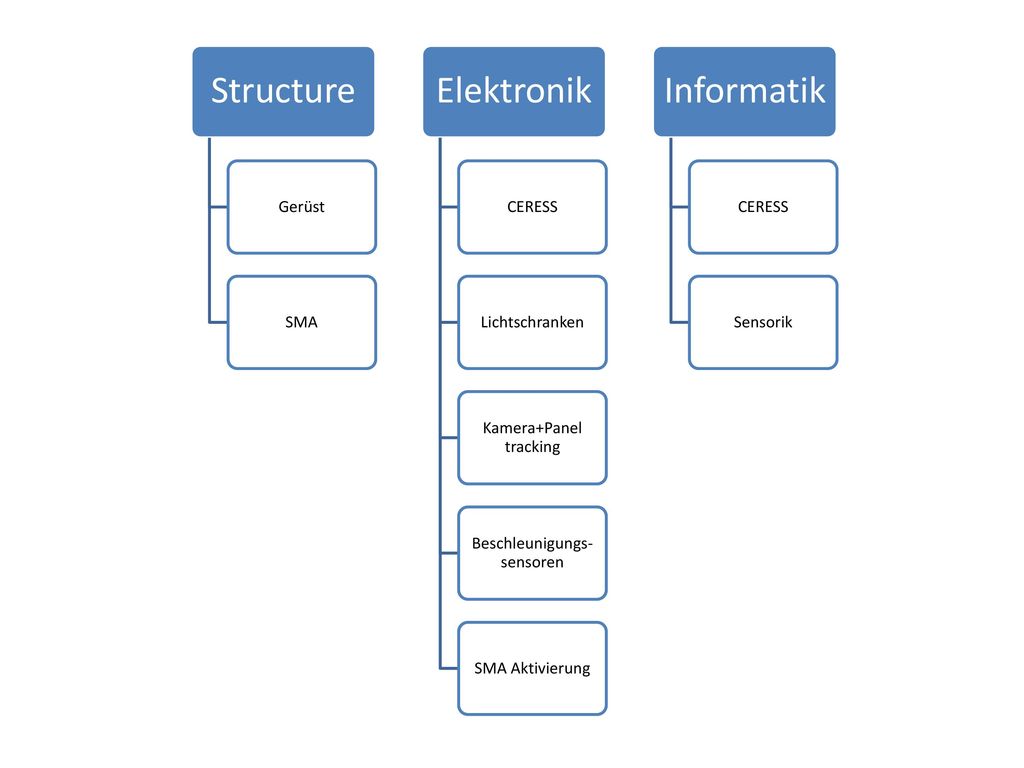

Structure Elektronik Informatik Gerüst SMA CERESS Lichtschranken
Kamera+Panel tracking Beschleunigungs-sensoren SMA Aktivierung Informatik Sensorik
9

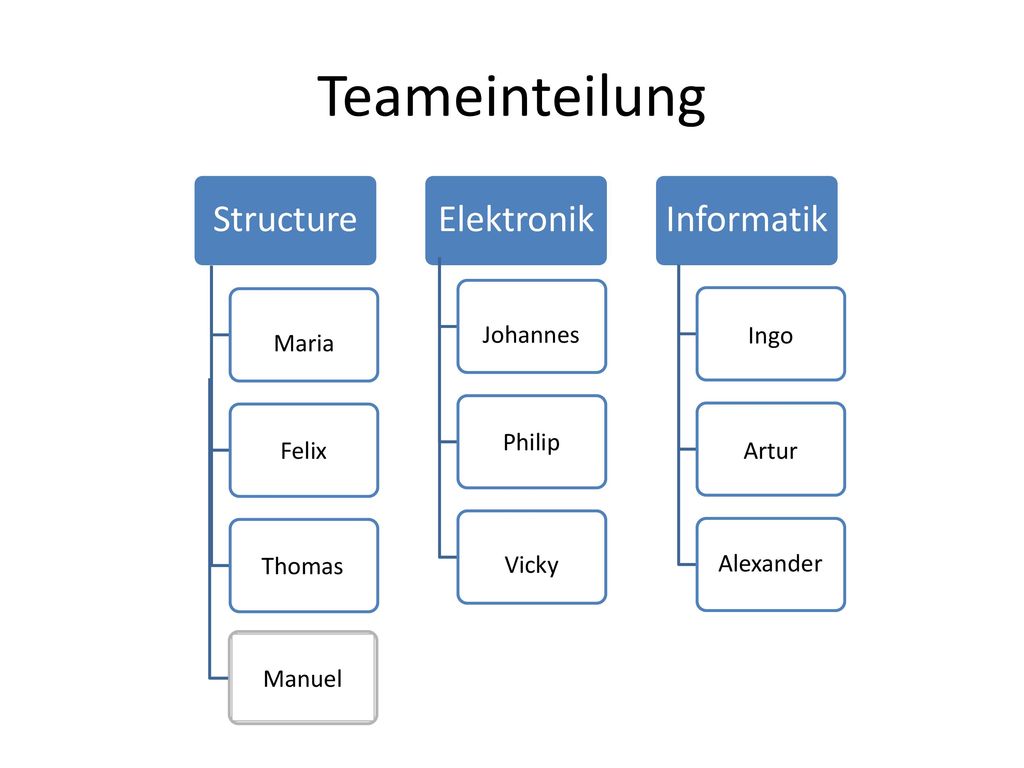

Teameinteilung Structure Elektronik Informatik Maria Johannes Ingo
Philip Felix Artur Thomas Vicky Alexander Manuel
10
SMA NiTi CuZnAl CuAlNi FeMnSi FeNiCoTi
Die Ursache für das Auftreten des Formgedächtniseffektes ist eine reversible Festkörper-Phasenumwandlung von einer Tieftemperaturphase Martensit in eine Hochtemperaturphase Austenit. NiTi CuZnAl CuAlNi FeMnSi FeNiCoTi
11
Werkstoffeigenschaften
12
Vorteile SMA FGL-Aktoreigenschaften Große Stellwege und Kräfte
Hohes volumenspezifisches Arbeitsvermögen, hohe Energiedichte → kompakte, leistungsstarke Aktoren Nicht magnetisch Geringer Energiebedarf Möglichkeit variabler Aktorgeometrien und Wirkprinzipien Geringere Systemkomplexität und Ausfallwahrscheinlichkeit
13

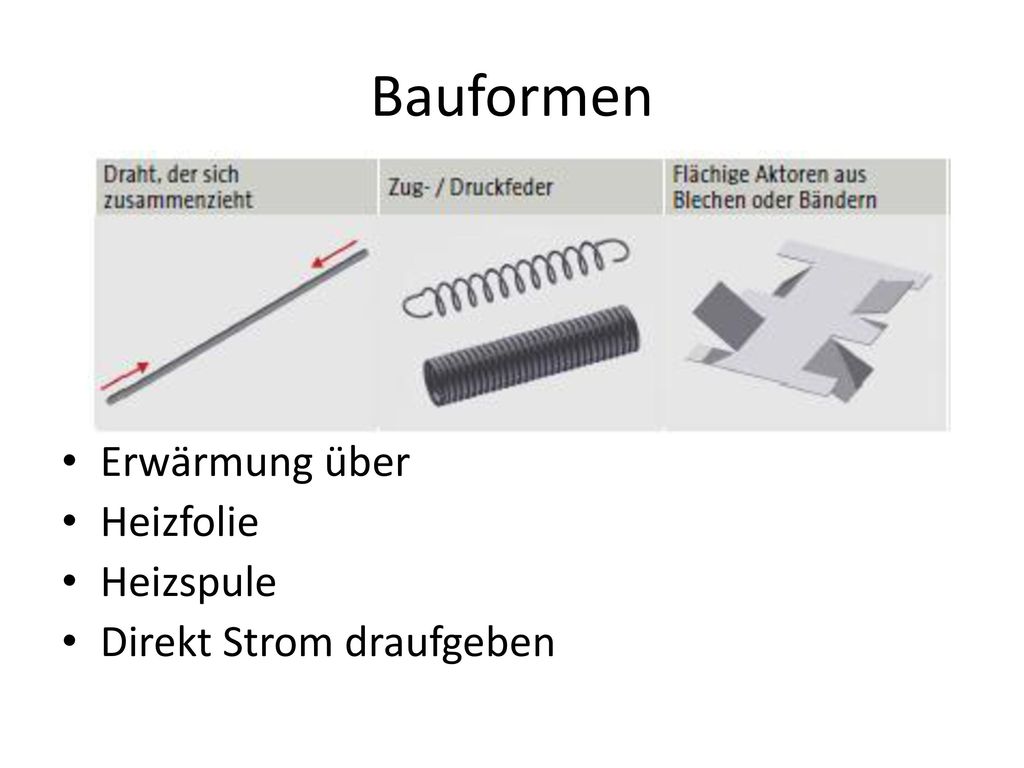

Bauformen Erwärmung über Heizfolie Heizspule Direkt Strom draufgeben
14

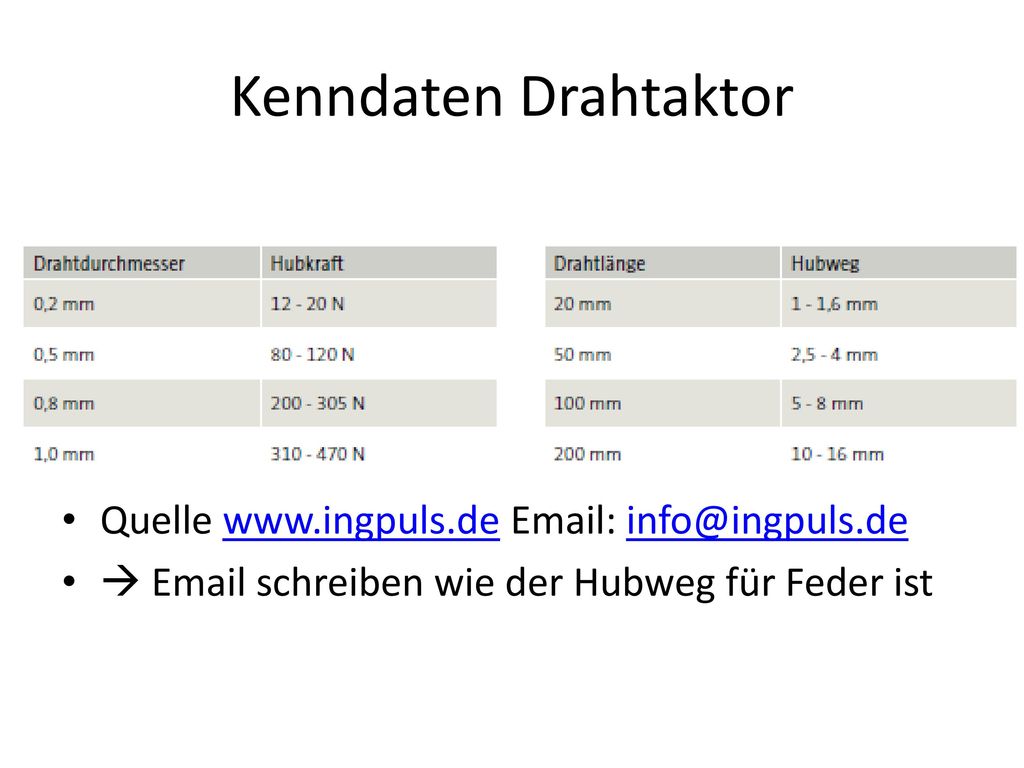

Kenndaten Drahtaktor Quelle schreiben wie der Hubweg für Feder ist
15
Requirements CubeSat für Rails
16
Requirements CubeSat für Rails
No external components other than the rails shall touch the inside of the P-POD Min 8,5x8,5 mm oben Oben 6,5mm bis zur ersten Komponente Unten 7,0mm 2U: H(Sidepanel) 207mm Breite 100mm Radius 1mm
17
Ideen Aufklappmechanismus Maria
Idee Schieberiegel Auf Panel Mit Fixierung
18

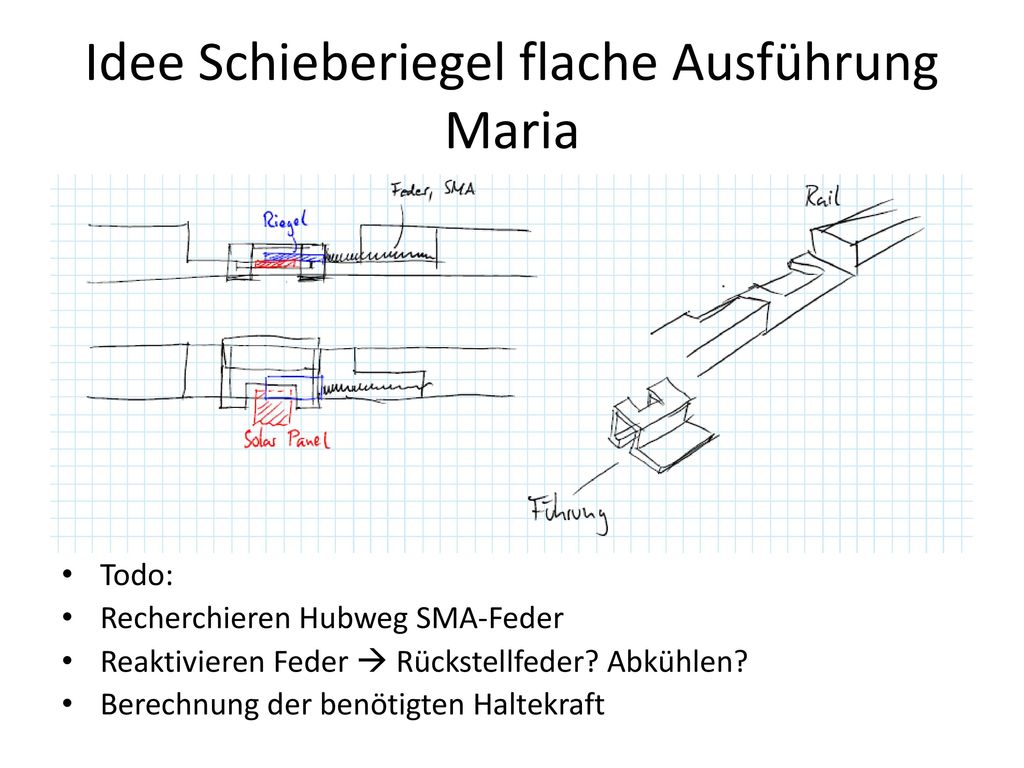

Idee Schieberiegel flache Ausführung Maria
Todo: Recherchieren Hubweg SMA-Feder Reaktivieren Feder Rückstellfeder? Abkühlen? Berechnung der benötigten Haltekraft
19

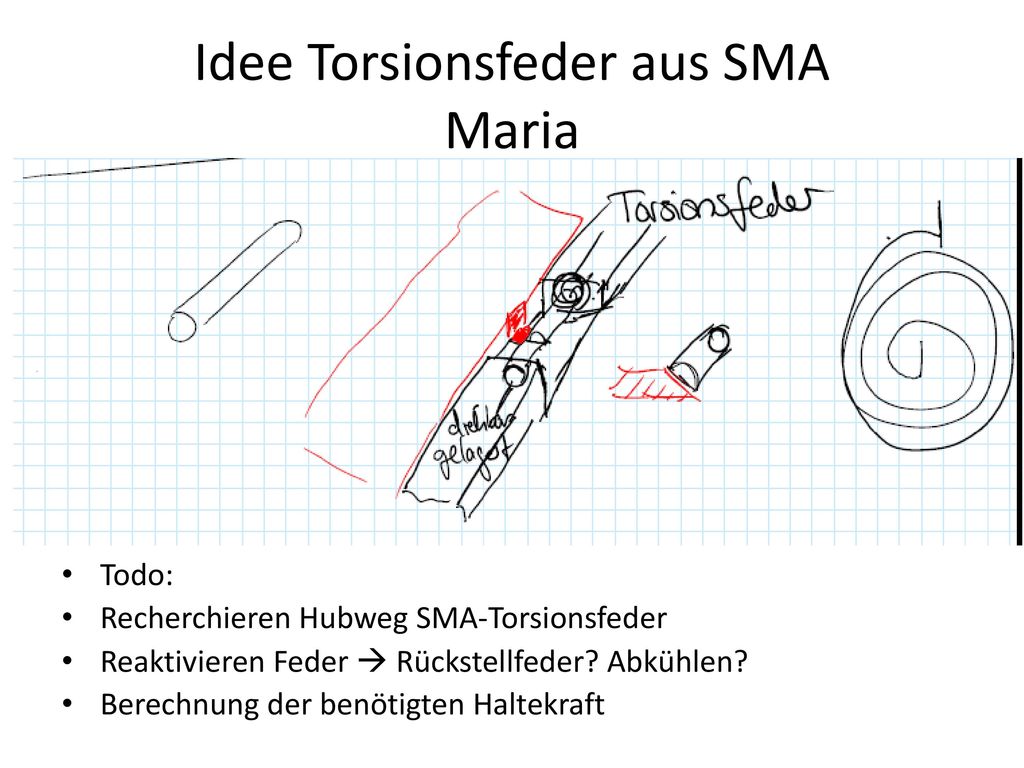

Idee Torsionsfeder aus SMA Maria
Todo: Recherchieren Hubweg SMA-Torsionsfeder Reaktivieren Feder Rückstellfeder? Abkühlen? Berechnung der benötigten Haltekraft
20
Idee SMA-Stab Maria Todo: Recherchieren Hubweg SMA-Stab
Reaktivieren Stab Wie Abkühlen wie lange dauert es? Berechnung der benötigten Haltekraft
21
Idee Ingo SMA-Stab drückt Panelhalterung auf, dadurch soll Panel aufklappen
22
Idee Artur Aus der Vorlesung Adaptive Strukturen
23
Idee Artur
24

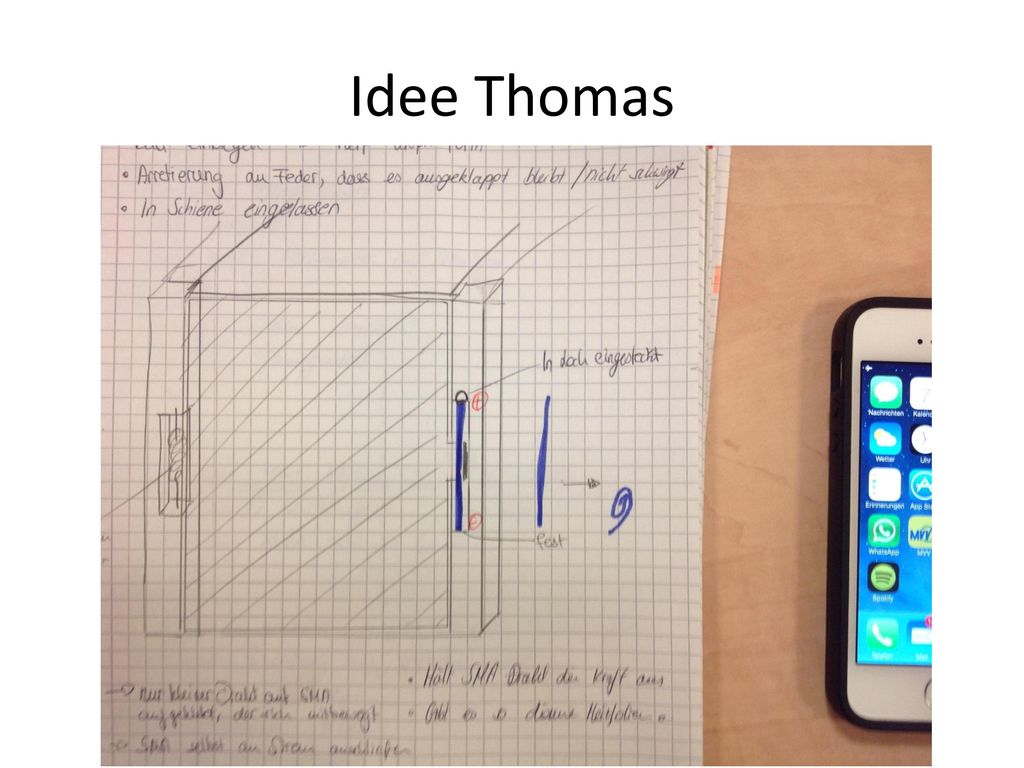

Idee Thomas
25

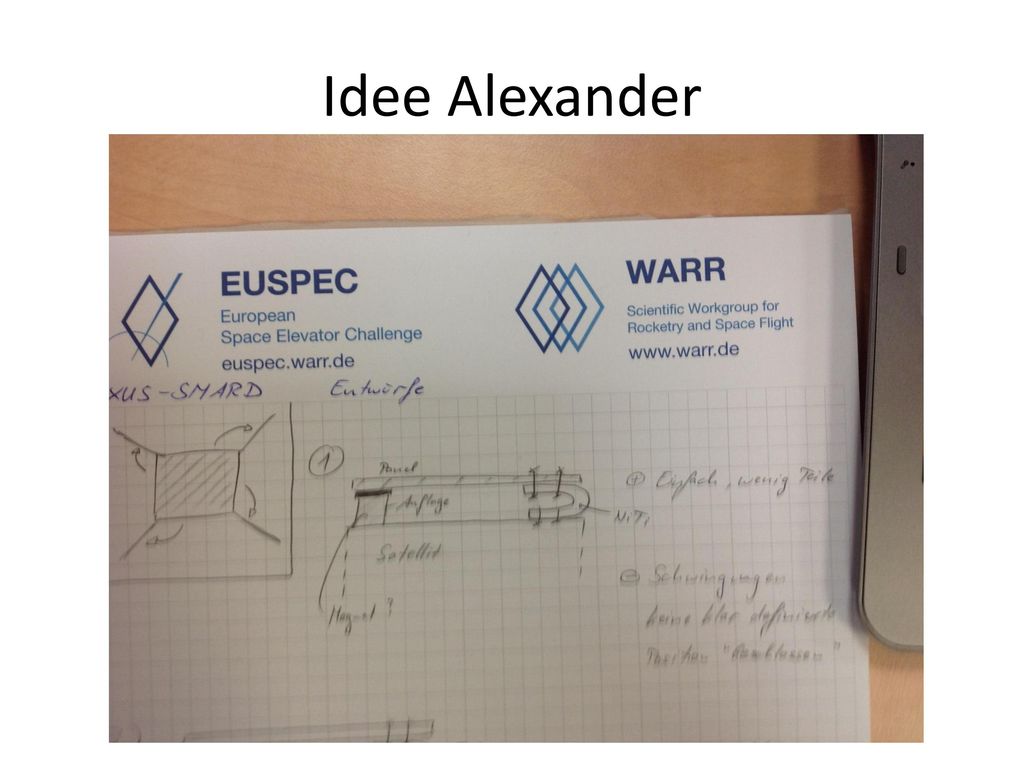

Idee Alexander
26
Idee Alexander
27
Idee Alexander
28
Todo für Präsentation Struktur: Auswahl besten Ideen Mechanismus in Catia Detailiertere Ausarbeitung Experimentaufbau in Catia Wie testen wir das Ganze (Thermalkammer)? Massenbudget Elektronik: Wie erreichen wir die benötigte Temperatur? Wie wollen wir CERESS modifizieren(Neues Board von SBRio)? Welche Lichtschranken? Sensorik? Masse und Position Kamera (GoPro)? Informatik: Wie wollen wir erkennen, dass der Mechanismus geöffnet wurde? Verwendung der Software von CERESS? LabView-Erfahrung? Kontakt zu LLB und WK schon aufgenommen
29
Wer kommt mit nach Bonn? Bisher: Maria Grulich; Ingo Mayer UND?
Artur Koop Manuel Burkart Alexander Schmid Thomas Ruck Felix Hallmayer Johannes Kugele Philip Ludewig Sebastian Reigber Simon Heuer Vicky Koch Voraussetzung Zeit beim Auswahlworkshop, Zeit in den nächsten 2Wochen!
30

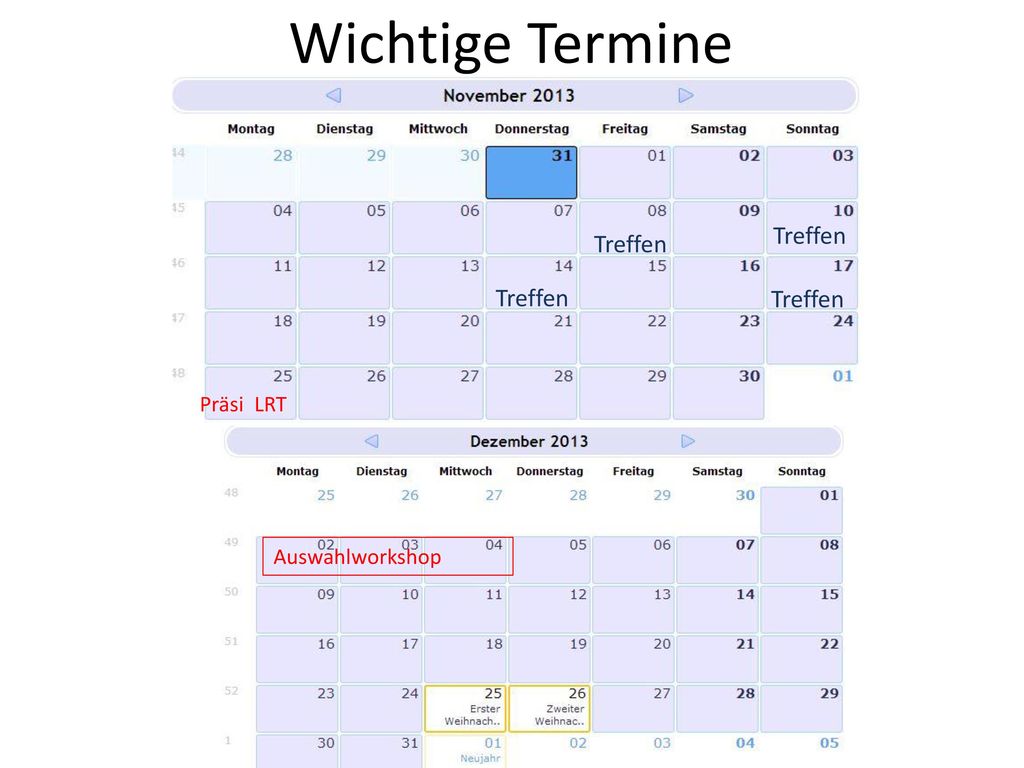

Wichtige Termine Treffen Treffen Treffen Treffen Präsi LRT
Auswahlworkshop
