Digitale Bilder IT-Zertifikat der Phil.-Fak.: Advanced IT Basics

Präsentation zum Thema: "Digitale Bilder IT-Zertifikat der Phil.-Fak.: Advanced IT Basics"—  Präsentation transkript:

1 Digitale Bilder IT-Zertifikat der Phil.-Fak.: Advanced IT Basics
Es referieren: Carolina Vits und Iveta Dicheva

2 Themen des Referats Einführung in die Bildverarbeitung Grafiktypen
Dateiformate Farbtiefe Farbbilder / Farbräume

3 Begriffsdefinitionen
Pixel oder „picture element“ ist das kleinste Bild- Element einer digitalen Rastergrafik. Es ist ein Lichtpunkt, demzufolge die kleinste Bildeinheit auf dem Bildschirm. Daten wie Farbtiefe und Farbraum werden den rasterförmige angeordnete Pixeln zugeordnet.

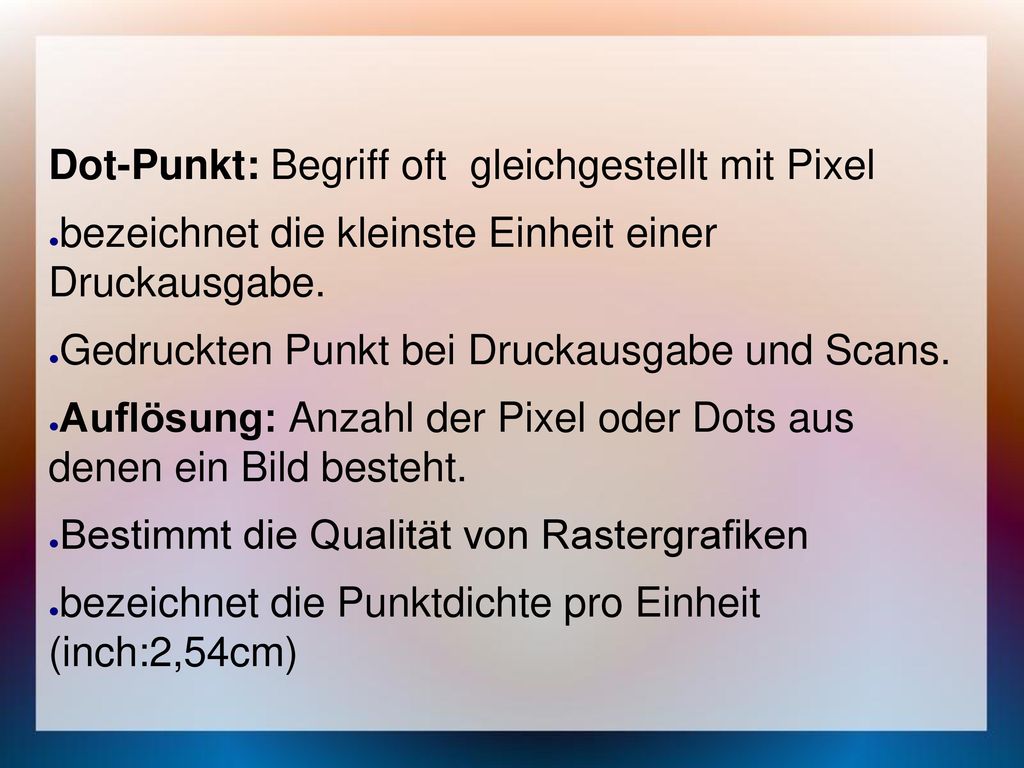

4 Dot-Punkt: Begriff oft gleichgestellt mit Pixel
bezeichnet die kleinste Einheit einer Druckausgabe. Gedruckten Punkt bei Druckausgabe und Scans. Auflösung: Anzahl der Pixel oder Dots aus denen ein Bild besteht. Bestimmt die Qualität von Rastergrafiken bezeichnet die Punktdichte pro Einheit (inch:2,54cm)

5 Angaben der Bildauflösung
1.Anzahl der Bildpunkte, Digitalfotografie genannt Megapixel. 2. Anzahl der Bildpunkte pro Zeile (horizontal) und Spalte (vertikal) Seitenverhältnisses z.B. Bildschirm 1024 × 768. Angaben der Punktdichte ppi = pixel per inch, bezogen auf Lichtpunkte (Bildschirm) dpi = dots per inch, bezogen auf Bildpunkte (Drucker)

6 Grafiktypen Eingeteilt in die zwei Kategorien Bitmaps (Rastergrafik) und Vektorgrafiken Bitmaps auch Rasterbilder Darstellung von Bildern in Farbrastern, den sogenannten Pixeln. Jedem Pixel ist eine bestimmte Position und Farbwert zugewiesen. Ein Fahrradreifen in einem Bitmap besteht z. B. aus einem Mosaik von Pixeln an dieser Position.

7 Bitmaps

8 Bitmaps Verbreitet bei digitalen Medien aufgrund feiner Abstimmungen bei Schattierung und Farben. Auflösungsabhängig aufgrund feste Anzahl an Pixeln. Skalieren mit zu niedriger Auflösung führt zu mögliche Verlust von Details oder Qualität. Gängigste Bitmap-Anwendungen: Adobe Photoshop, GIMP, Corel Photopaint, MS Photo Draw. Gängigsten Bitmap-Formate: TIFF, BMP, JPEG, PNG, GIF,PSD

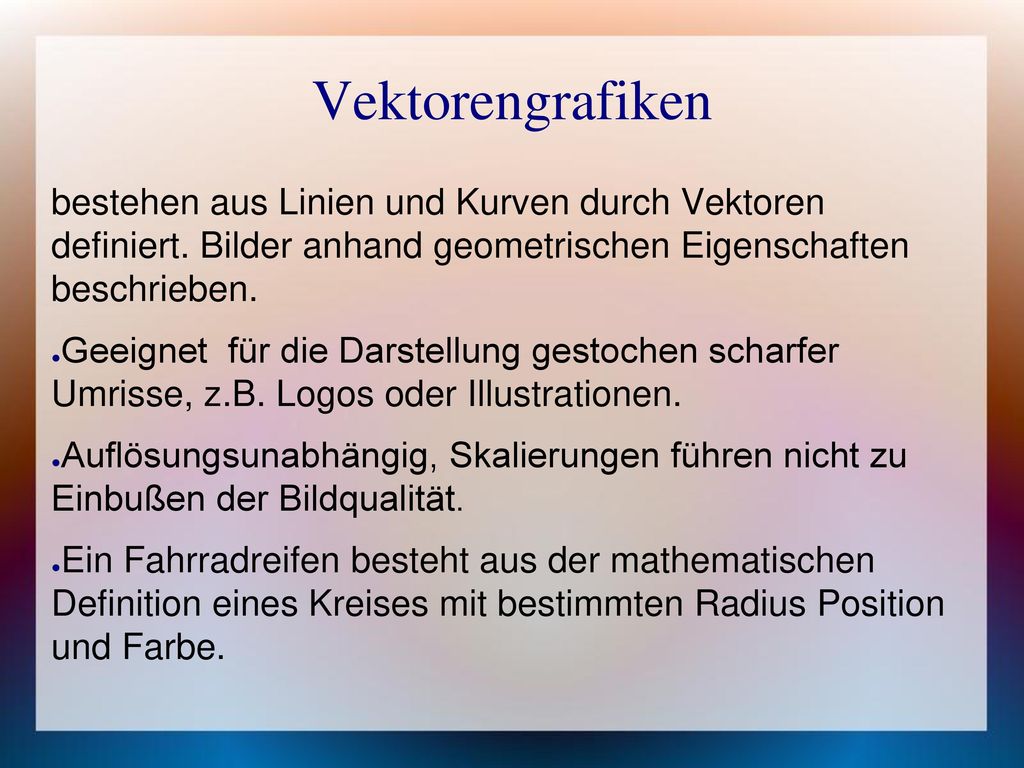

9 Vektorengrafiken bestehen aus Linien und Kurven durch Vektoren definiert. Bilder anhand geometrischen Eigenschaften beschrieben. Geeignet für die Darstellung gestochen scharfer Umrisse, z.B. Logos oder Illustrationen. Auflösungsunabhängig, Skalierungen führen nicht zu Einbußen der Bildqualität. Ein Fahrradreifen besteht aus der mathematischen Definition eines Kreises mit bestimmten Radius Position und Farbe.

10 Vektorengrafik Gängisten Vektorgrafik-Anwendungen und Vektorgrafik- Formate: Adobe Illustrator (EPS), Corel Draw (CDR), AutoCAD (DWG)

11 Farbtiefe Farbauflösung oder Bit-Tiefe
Maßeinheit für die Anzahl der Bits an gespeicherter Information pro Pixel Eine größere Farbtiefe bedeutet, dass mehr Farben im digitalisierten Bild dargestellt werden können.

12 Pixeln und Farbtiefe 1 bit hat zwei mögliche Werte: eins oder null, entspricht Schwarz oder Weiß 8 bit hat 256 mögliche Werte Graustufen Bilder enthalten keine Farben, sind auch keine Schwarzweißbilder. Bestehen aus Grauabstufungen. 24 bit hat 16 Millionen Farben: True Color Image

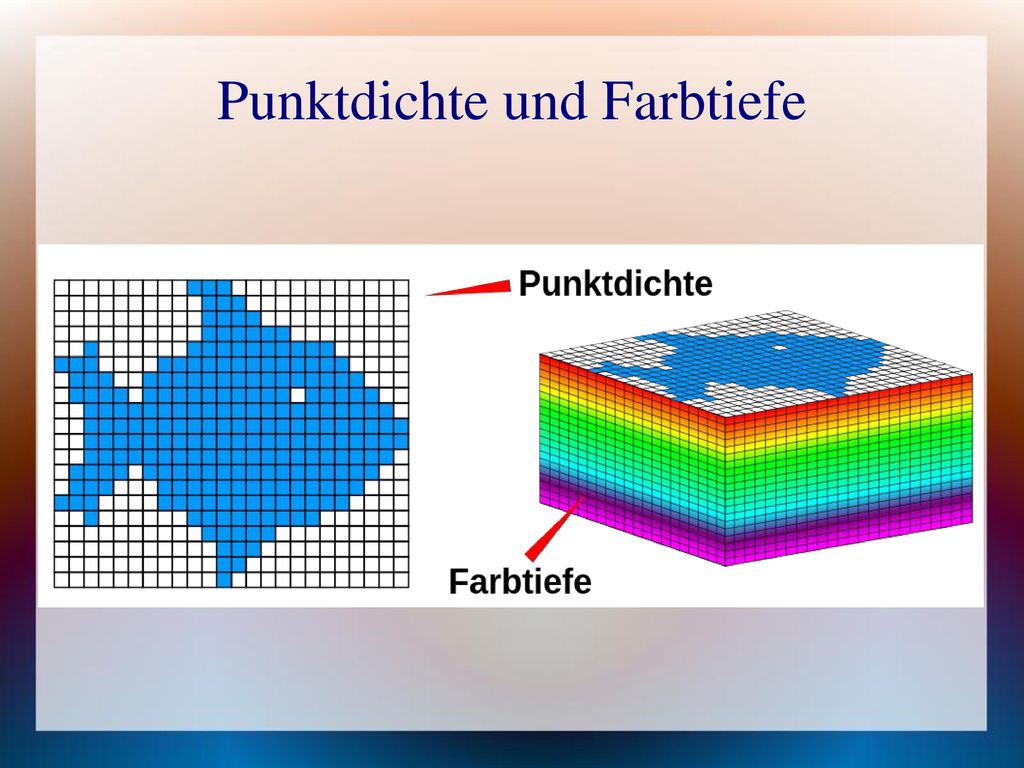

13 Punktdichte und Farbtiefe

14 Farbtiefe
