1 Erstellen von Fundzeichnungen / Funddokumentation nach Objektgattungen

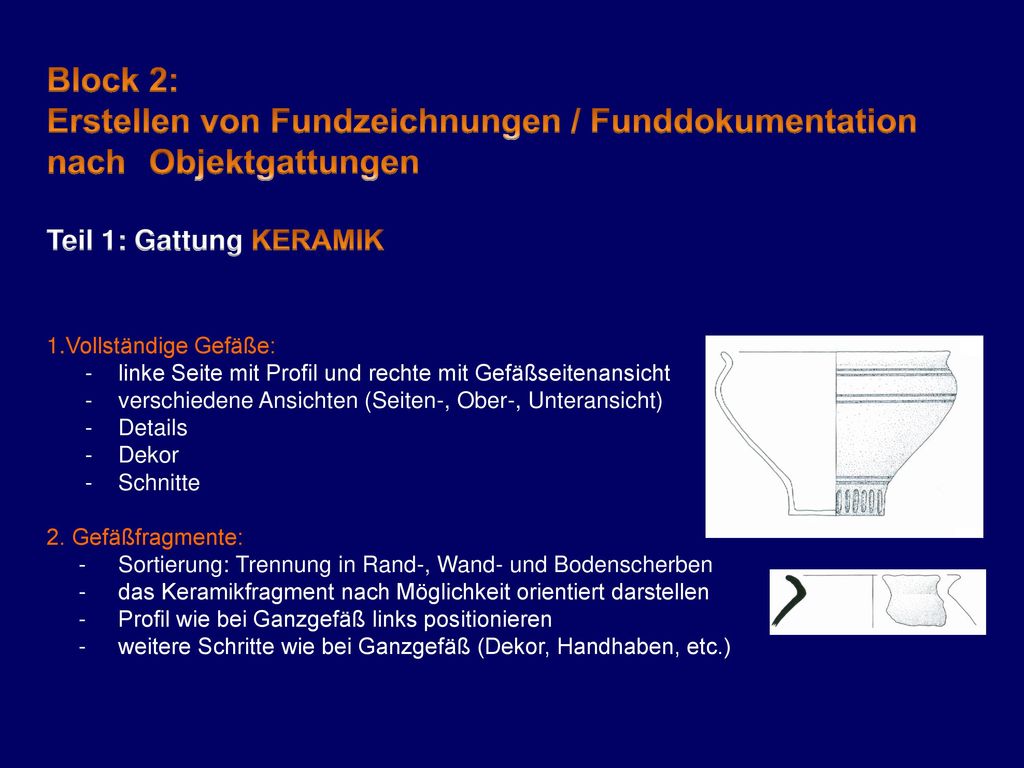

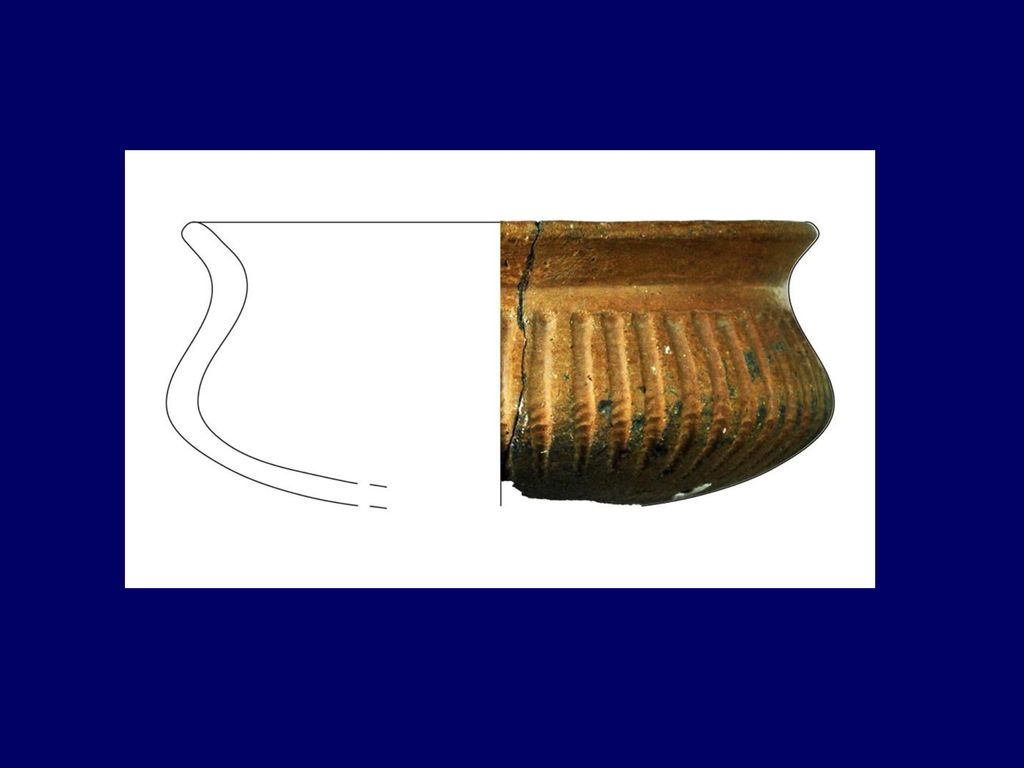

Block 2: Erstellen von Fundzeichnungen / Funddokumentation nach Objektgattungen Teil 1: Gattung KERAMIK Vollständige Gefäße: - linke Seite mit Profil und rechte mit Gefäßseitenansicht - verschiedene Ansichten (Seiten-, Ober-, Unteransicht) - Details - Dekor - Schnitte 2. Gefäßfragmente: - Sortierung: Trennung in Rand-, Wand- und Bodenscherben - das Keramikfragment nach Möglichkeit orientiert darstellen - Profil wie bei Ganzgefäß links positionieren - weitere Schritte wie bei Ganzgefäß (Dekor, Handhaben, etc.)

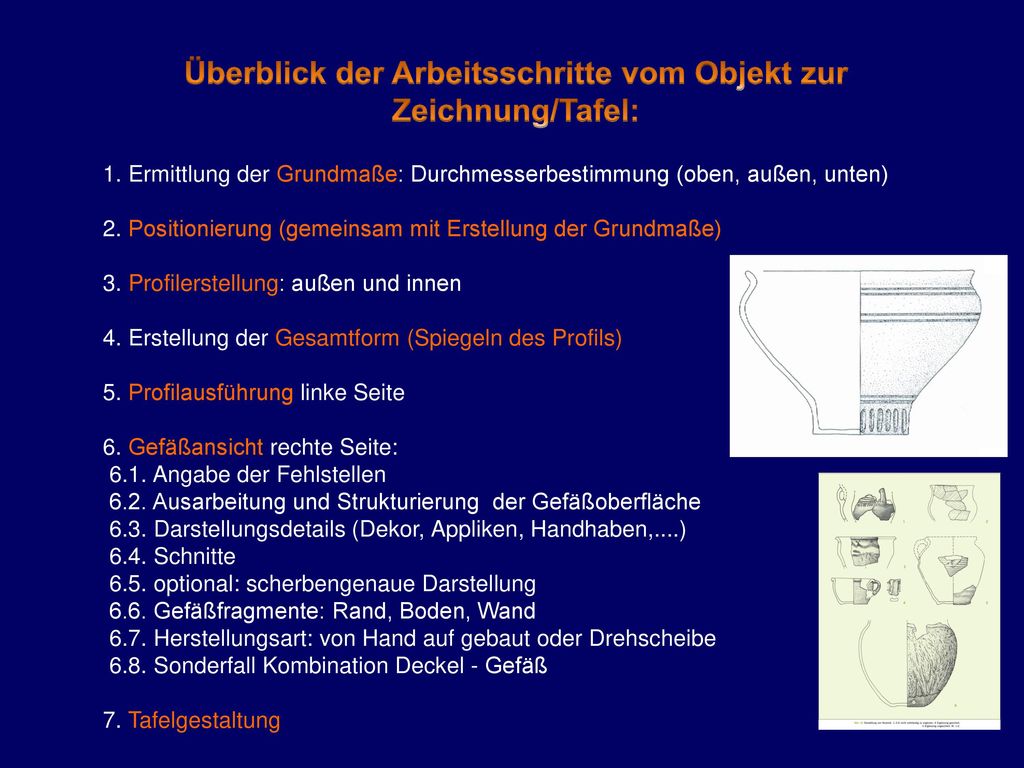

2 Überblick der Arbeitsschritte vom Objekt zur Zeichnung/Tafel:
1. Ermittlung der Grundmaße: Durchmesserbestimmung (oben, außen, unten) 2. Positionierung (gemeinsam mit Erstellung der Grundmaße) 3. Profilerstellung: außen und innen 4. Erstellung der Gesamtform (Spiegeln des Profils) 5. Profilausführung linke Seite 6. Gefäßansicht rechte Seite: 6.1. Angabe der Fehlstellen 6.2. Ausarbeitung und Strukturierung der Gefäßoberfläche 6.3. Darstellungsdetails (Dekor, Appliken, Handhaben,....) 6.4. Schnitte 6.5. optional: scherbengenaue Darstellung 6.6. Gefäßfragmente: Rand, Boden, Wand 6.7. Herstellungsart: von Hand auf gebaut oder Drehscheibe 6.8. Sonderfall Kombination Deckel - Gefäß 7. Tafelgestaltung

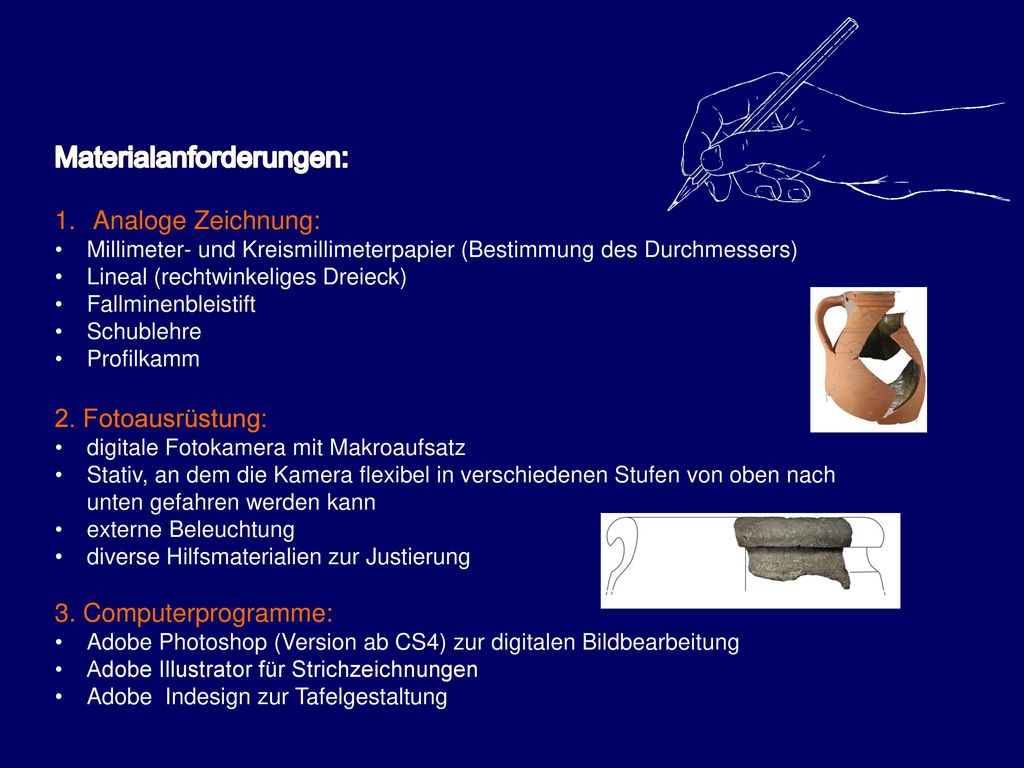

3 Materialanforderungen:
Analoge Zeichnung: Millimeter- und Kreismillimeterpapier (Bestimmung des Durchmessers) Lineal (rechtwinkeliges Dreieck) Fallminenbleistift Schublehre Profilkamm 2. Fotoausrüstung: digitale Fotokamera mit Makroaufsatz Stativ, an dem die Kamera flexibel in verschiedenen Stufen von oben nach unten gefahren werden kann externe Beleuchtung diverse Hilfsmaterialien zur Justierung 3. Computerprogramme: Adobe Photoshop (Version ab CS4) zur digitalen Bildbearbeitung Adobe Illustrator für Strichzeichnungen Adobe Indesign zur Tafelgestaltung

4

5

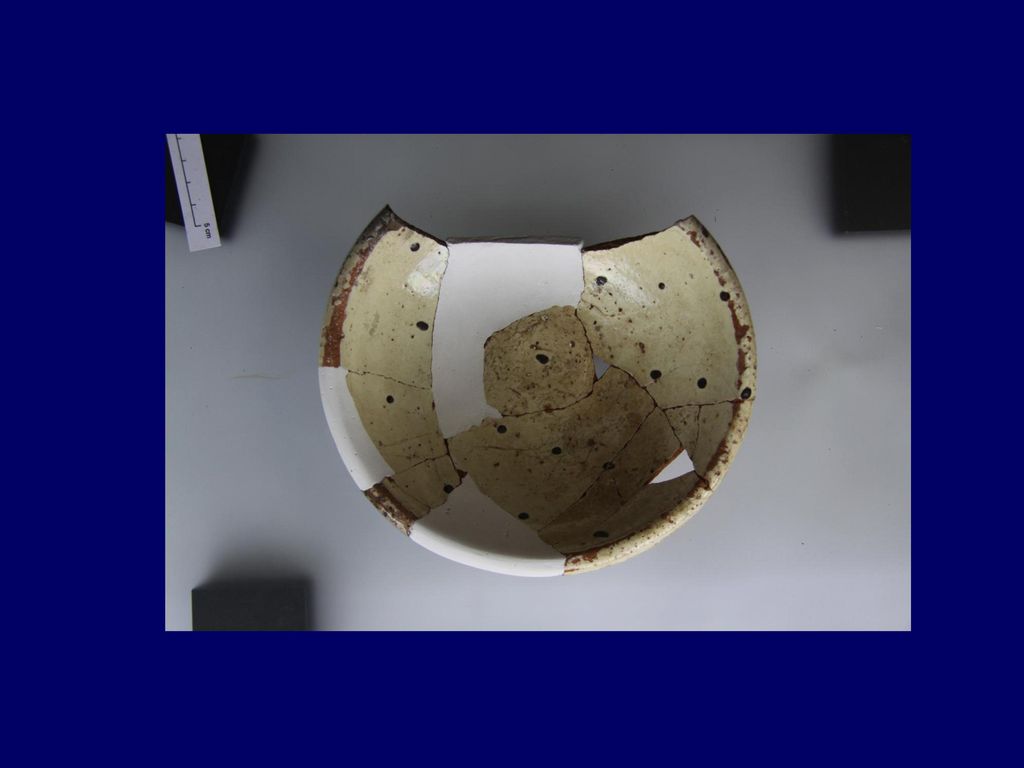

6

7

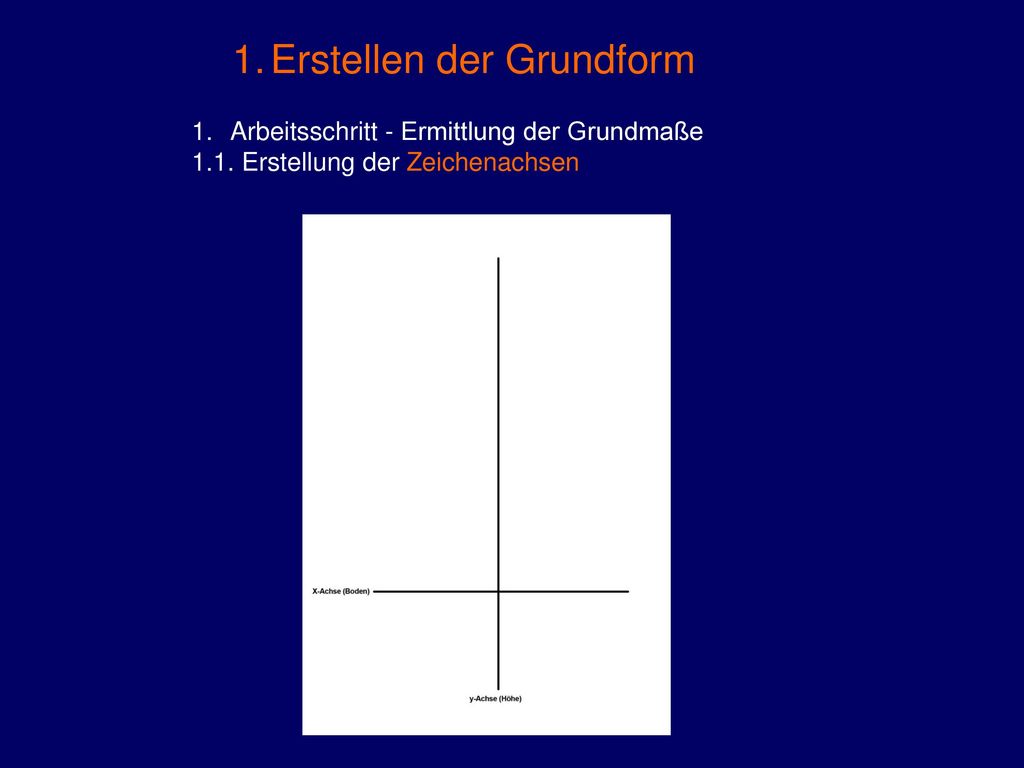

8 Erstellen der Grundform
Arbeitsschritt - Ermittlung der Grundmaße 1.1. Erstellung der Zeichenachsen

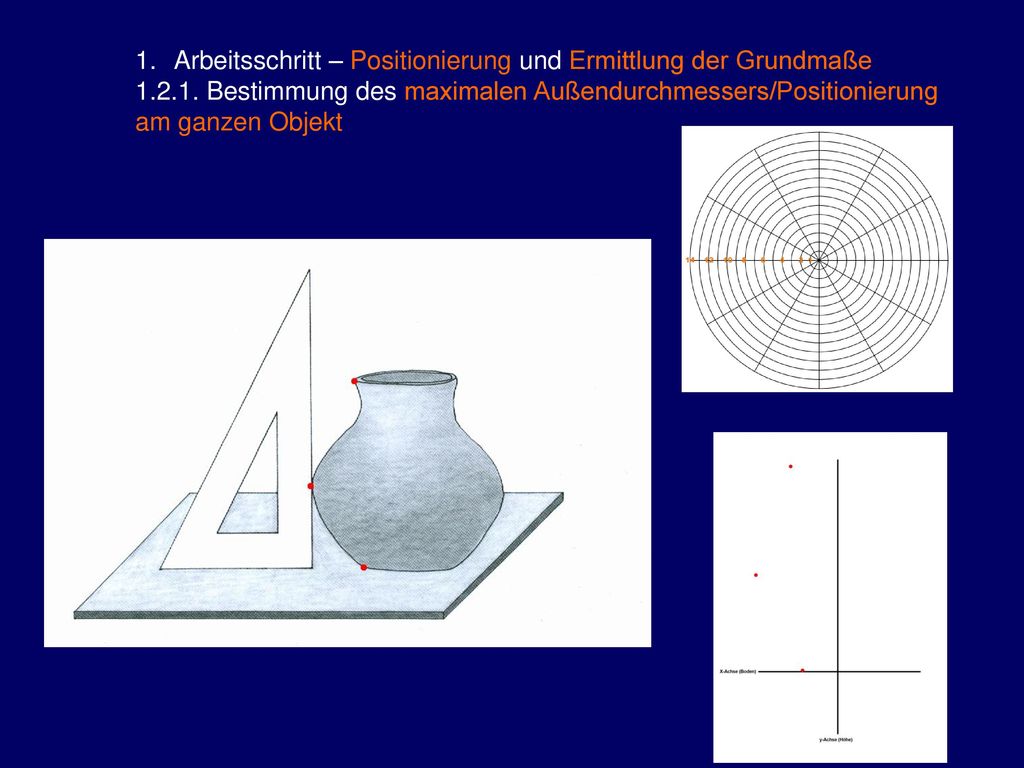

9 Arbeitsschritt – Positionierung und Ermittlung der Grundmaße
Bestimmung des maximalen Außendurchmessers/Positionierung am ganzen Objekt

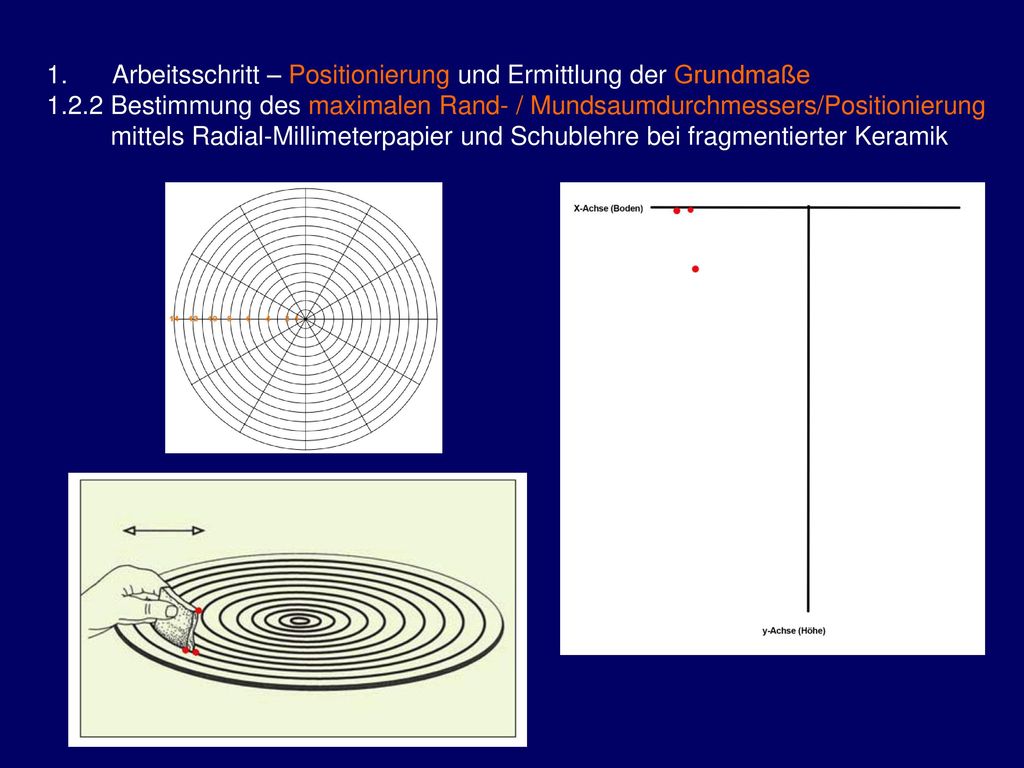

10 Arbeitsschritt – Positionierung und Ermittlung der Grundmaße
1.2.2 Bestimmung des maximalen Rand- / Mundsaumdurchmessers/Positionierung mittels Radial-Millimeterpapier und Schublehre bei fragmentierter Keramik

11

12 3. Profilerstellung: 3.1. Abnahme des Außenumrisses/Außenprofils mit Hilfe eines Profilkamms

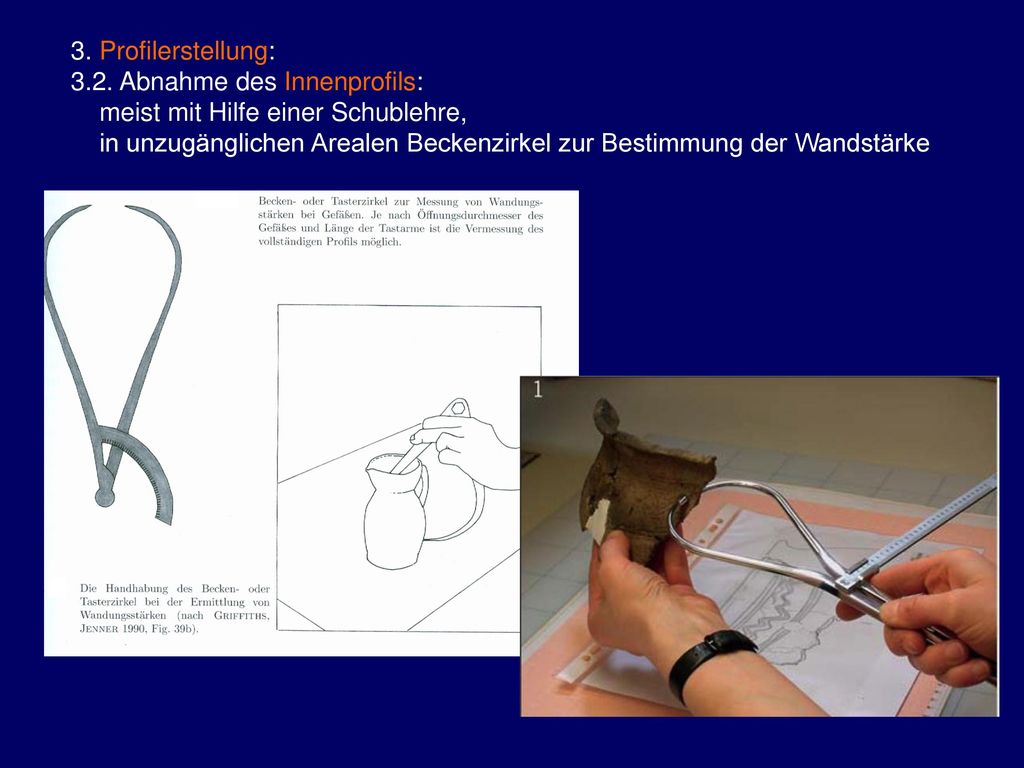

13 3. Profilerstellung: 3.2. Abnahme des Innenprofils: meist mit Hilfe einer Schublehre, in unzugänglichen Arealen Beckenzirkel zur Bestimmung der Wandstärke

14 4.1. Erstellung der Gesamtform von rotationssymetrischen Gefäßen durch
Duplizieren des Gefäßumrisses für die Tuschezeichnung mit Transparent- papier oder bei der Kombinationsmethode digital

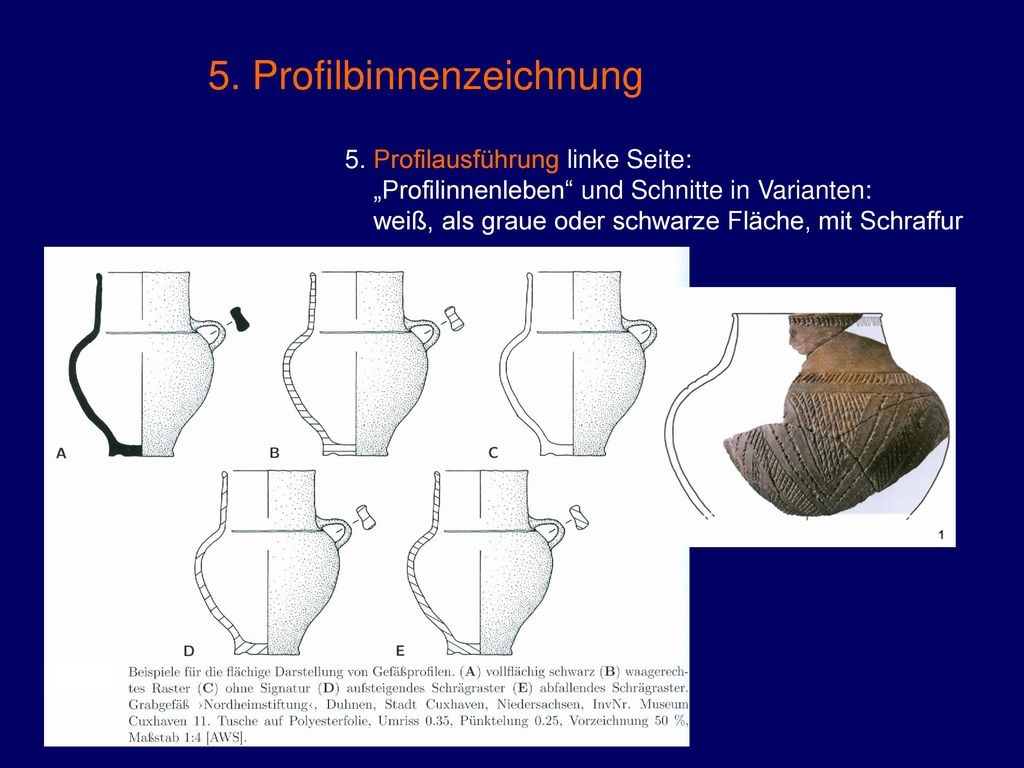

15 5. Profilbinnenzeichnung
5. Profilausführung linke Seite: „Profilinnenleben“ und Schnitte in Varianten: weiß, als graue oder schwarze Fläche, mit Schraffur

16

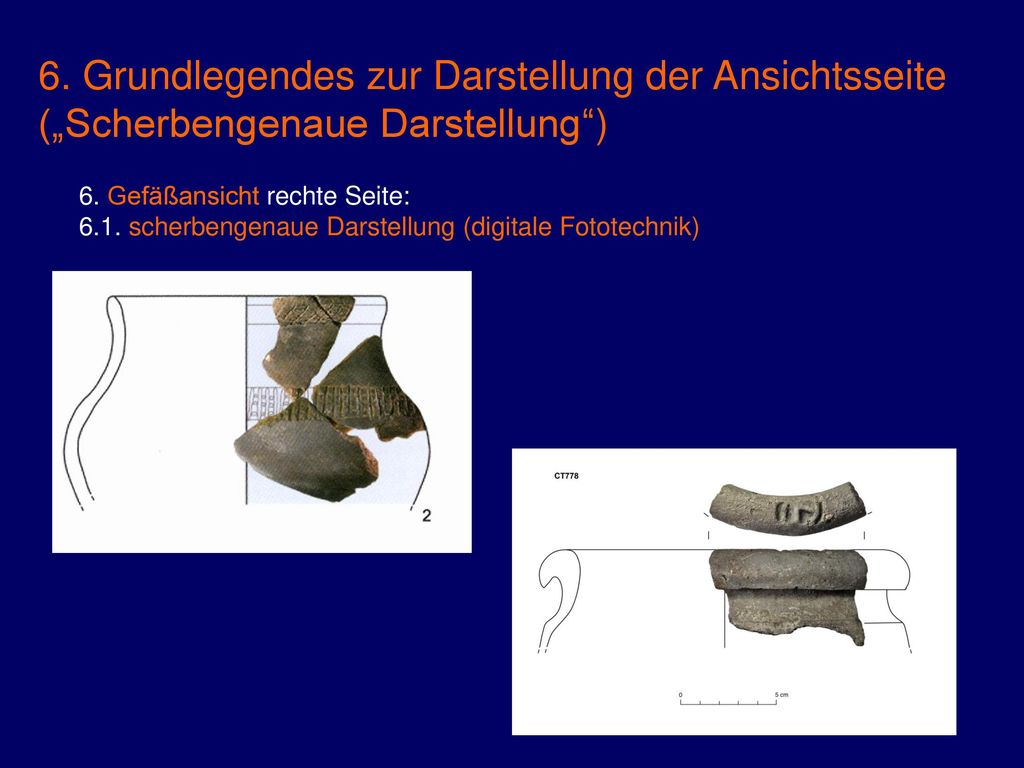

17 6. Grundlegendes zur Darstellung der Ansichtsseite („Scherbengenaue Darstellung“)

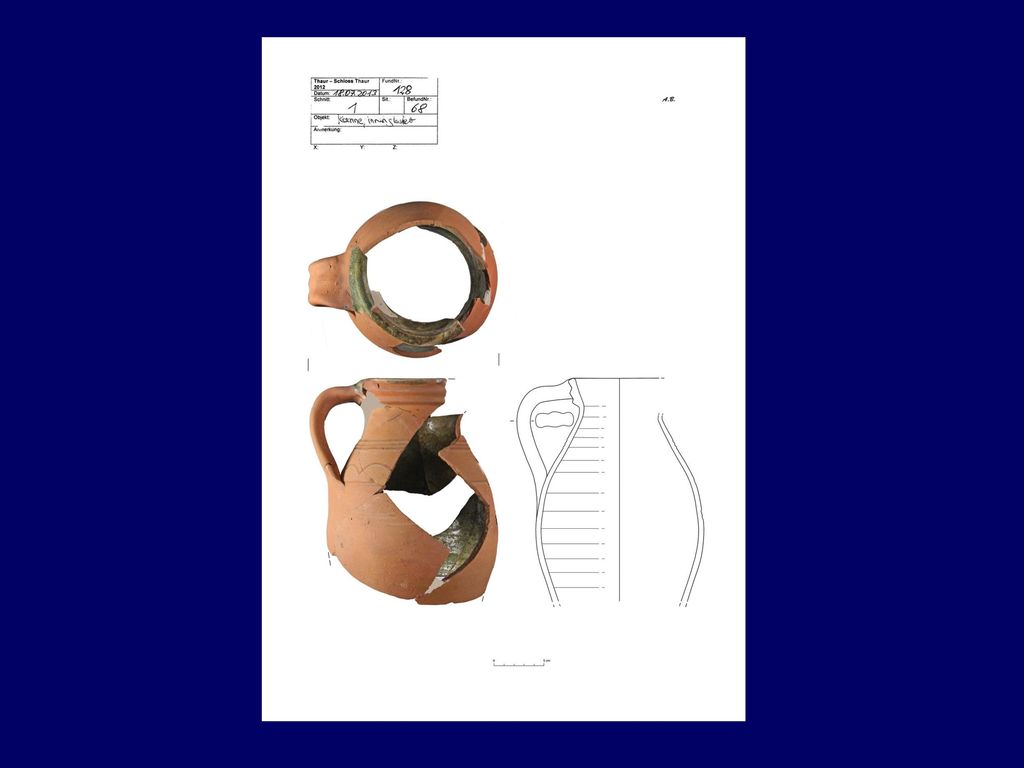

6. Gefäßansicht rechte Seite: 6.1. scherbengenaue Darstellung (digitale Fototechnik)

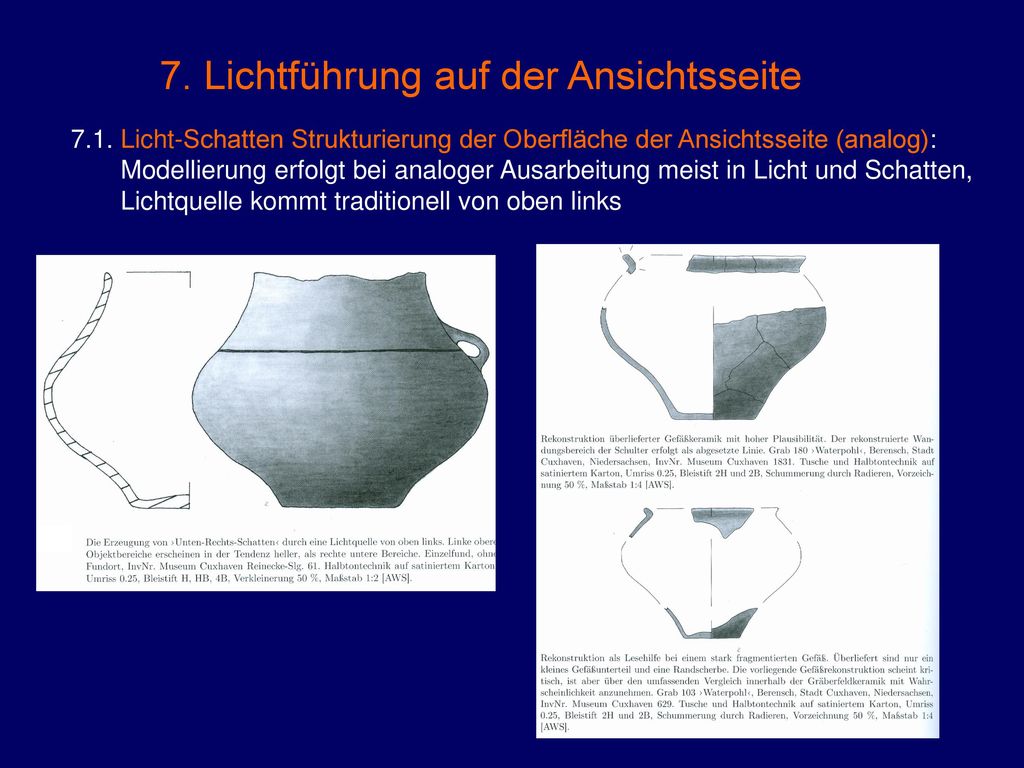

18 7. Lichtführung auf der Ansichtsseite
7.1. Licht-Schatten Strukturierung der Oberfläche der Ansichtsseite (analog): Modellierung erfolgt bei analoger Ausarbeitung meist in Licht und Schatten, Lichtquelle kommt traditionell von oben links

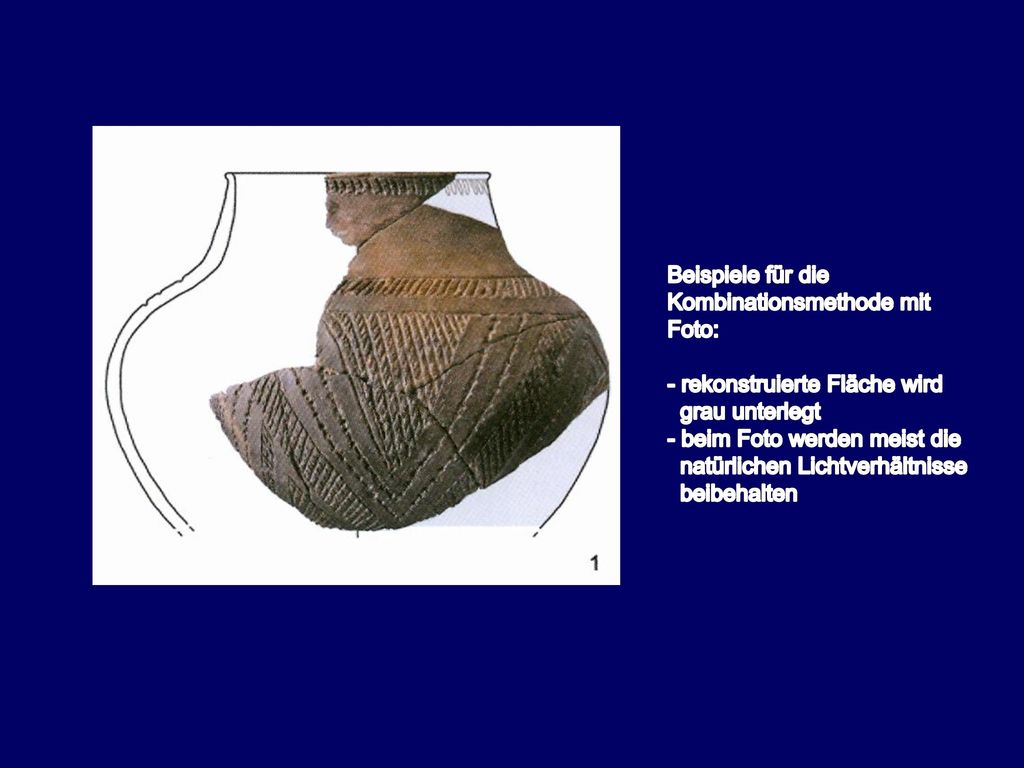

19 Beispiele für die Kombinationsmethode mit Foto:
- rekonstruierte Fläche wird grau unterlegt - beim Foto werden meist die natürlichen Lichtverhältnisse beibehalten

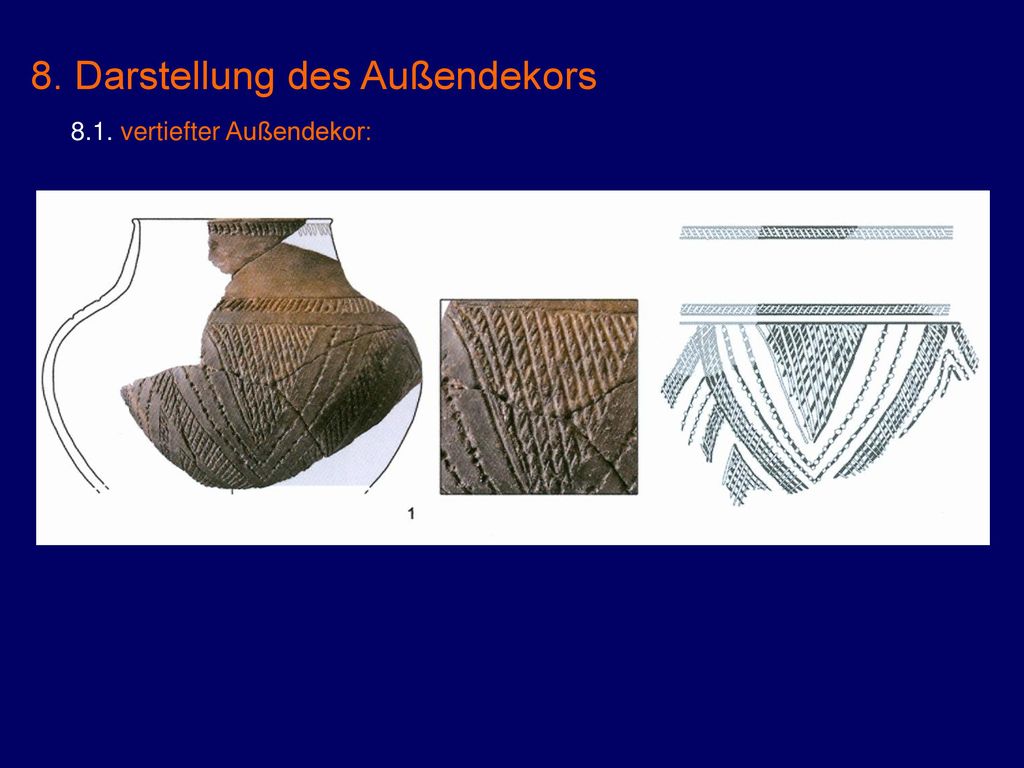

20 8. Darstellung des Außendekors
8.1. vertiefter Außendekor:

21 8.1.1. vertiefter Außendekor: Abrollung von Dekor, der bei normaler Ansicht nicht sichtbar ist

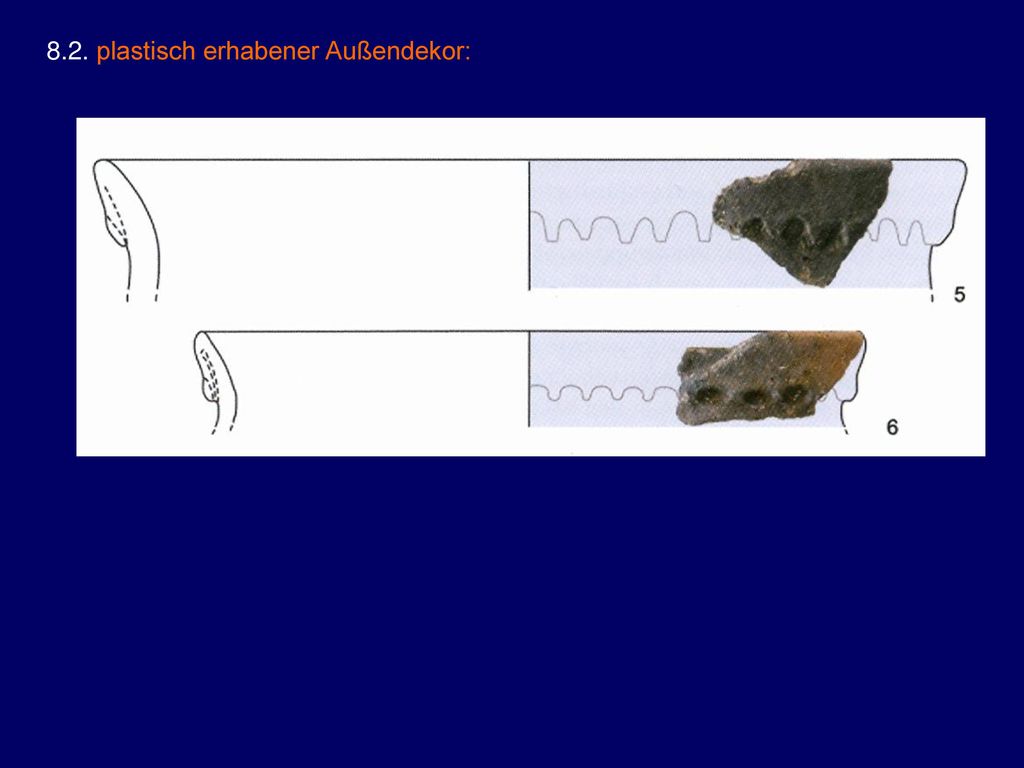

22 8.2. plastisch erhabener Außendekor:

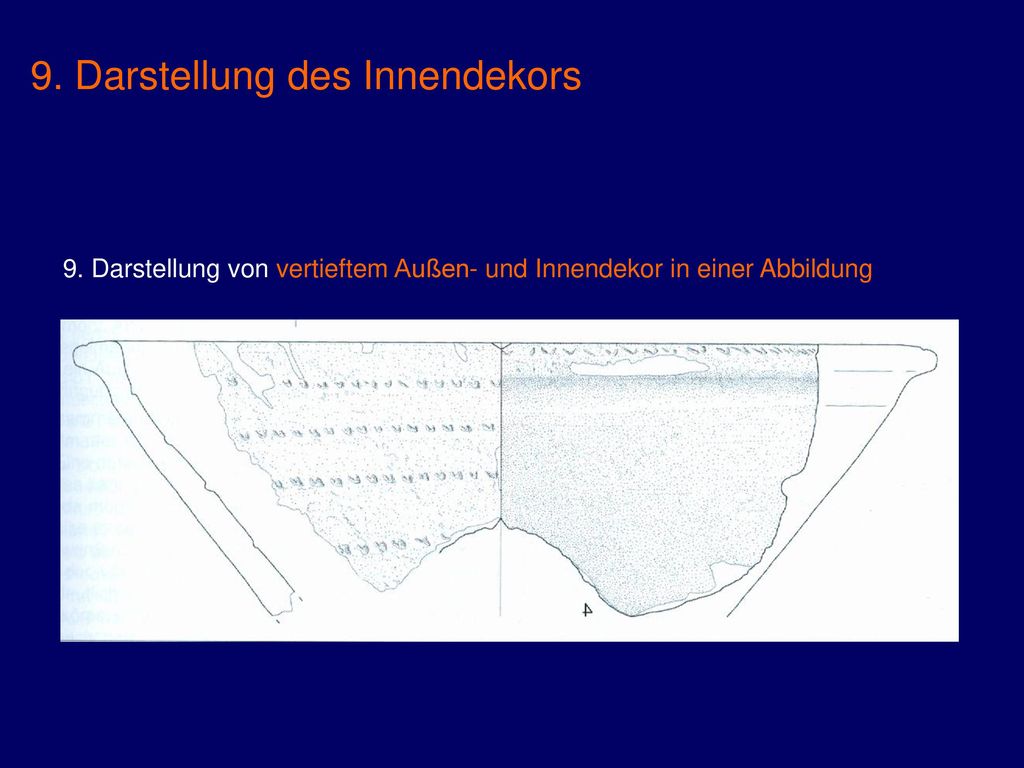

23 9. Darstellung des Innendekors
9. Darstellung von vertieftem Außen- und Innendekor in einer Abbildung

24 10.1. Applikationen und Handhaben:

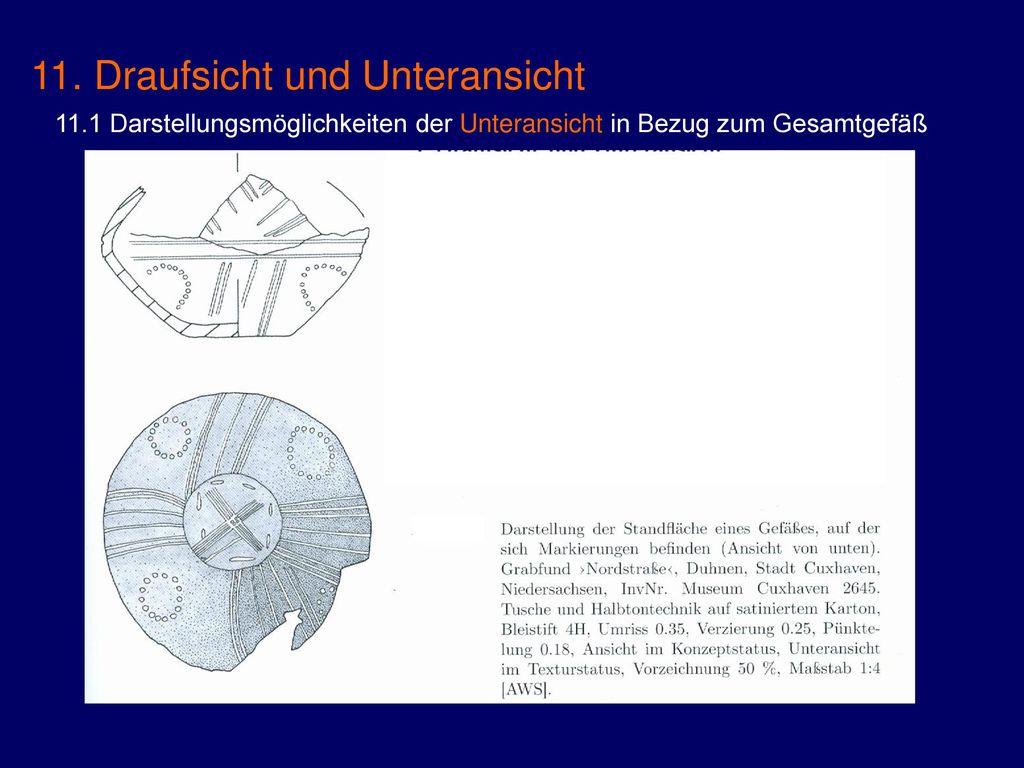

25 11. Draufsicht und Unteransicht
11.1 Darstellungsmöglichkeiten der Unteransicht in Bezug zum Gesamtgefäß

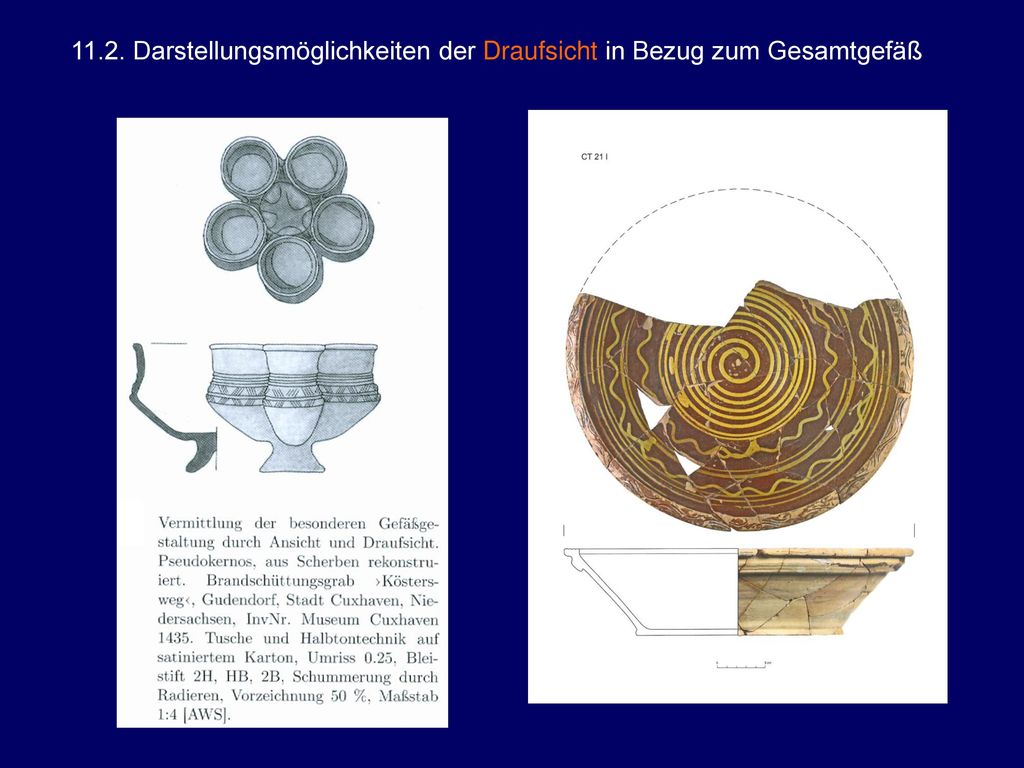

26 11.2. Darstellungsmöglichkeiten der Draufsicht in Bezug zum Gesamtgefäß

27 12.Tafelgestaltung

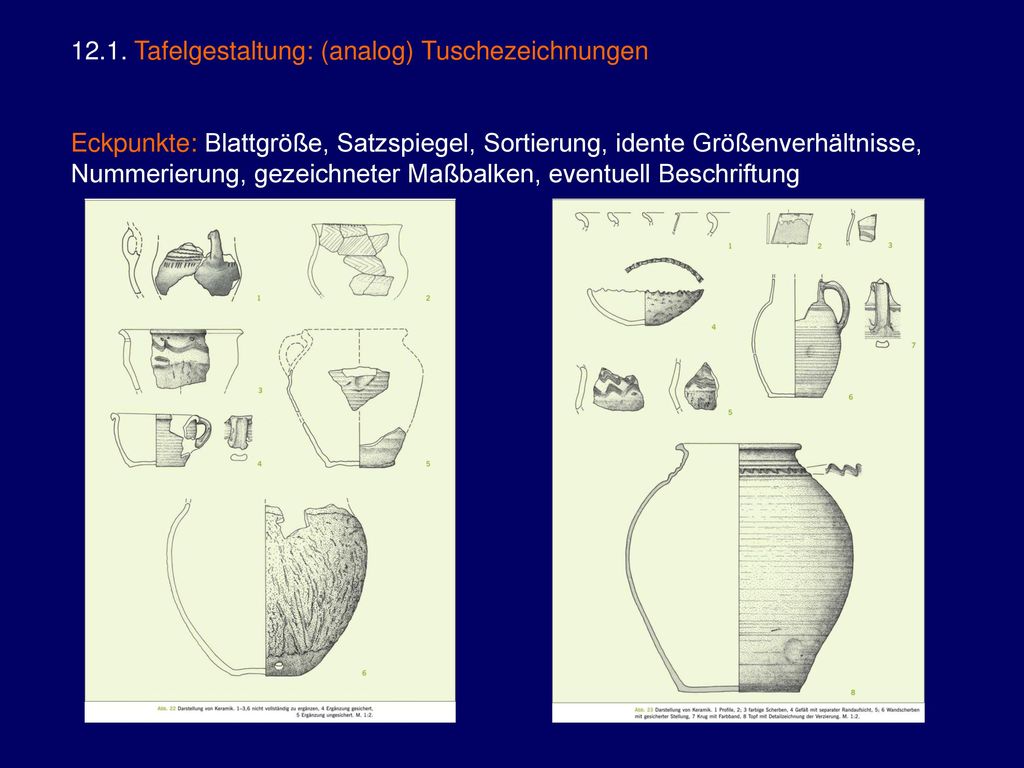

28 12.1. Tafelgestaltung: (analog) Tuschezeichnungen
Eckpunkte: Blattgröße, Satzspiegel, Sortierung, idente Größenverhältnisse, Nummerierung, gezeichneter Maßbalken, eventuell Beschriftung

29 12.2. Tafelgestaltung: (digital) Kombination Computerzeichnung und Foto

30 13. „Sonderformen“

31 13.1 Terra Sigillata

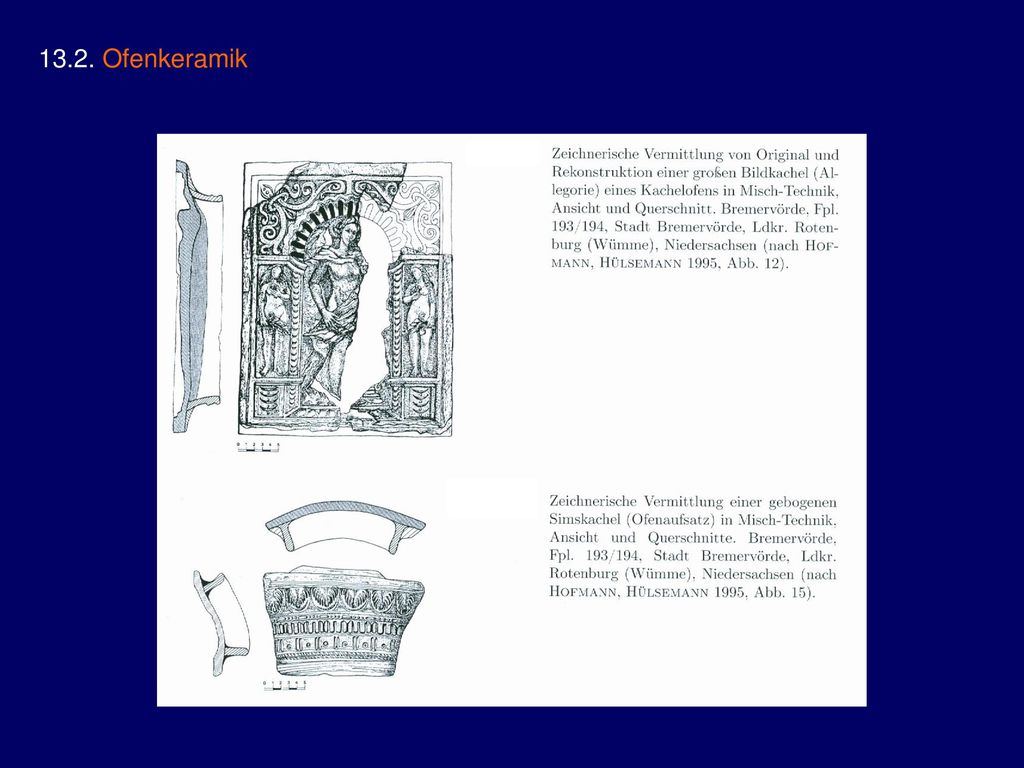

32 13.2. Ofenkeramik

33 13.2. Ofenkeramik
