Touchability of Touchscreens

Präsentation zum Thema: "Touchability of Touchscreens"—  Präsentation transkript:

1 Touchability of Touchscreens
Zürich,

2 Tele-Seminar 2002 Daniel Engeler (ETH) Lukas Hämmerle (ETH)
Alexis Metz (Uni KA) Samuel Nobs (ETH) Abschluss-Präsentation, 08. Juli 2002, Zürich Zürich,

3 Agenda Ablauf des Vortrags Projektvorstellung Projektablauf
Vorstellung des Programms / Datengewinnung Resultate Erkenntnisse Vorstellung der Homepage Zusammenfassung Zürich,

4 Projektvorstellung Aufgaben des MTU Projektes “Touchability of Touchscreens” Programmierung einer Testumgebung für einen Touchscreen Gewinnung experimenteller Daten Statistische Analyse der Daten Zürich,

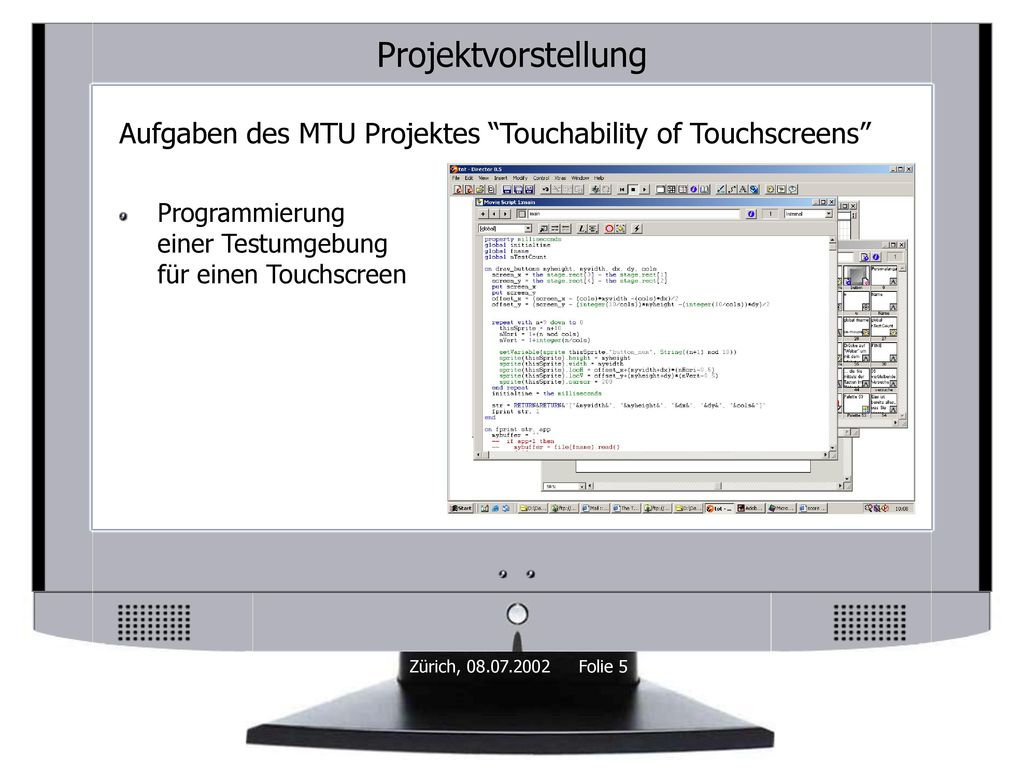

5 Projektvorstellung Aufgaben des MTU Projektes “Touchability of Touchscreens” Programmierung einer Testumgebung für einen Touchscreen Zürich,

6 Projektvorstellung Aufgaben des MTU Projektes “Touchability of Touchscreens” Gewinnung experimenteller Daten Zürich,

7 Projektvorstellung Aufgaben des MTU Projektes “Touchability of Touchscreens” Statistische Analyse der Daten Zürich,

8 Projektvorstellung II
Anwendungen: Webkioske Ticketschalter Zunehmender Einsatz in der Öffentlichkeit Touchscreens sind: Gut geeignet für öffentliche Anlagen Nur eine Eingabemöglichkeit Eingabe muss einfach und unkompliziert sein Touchscreens Zürich,

9 Projektvorstellung III
Welche Elemente sind geeignet für Touchscreens ? Welche Stilelemente müssen sie aufweisen ? Wie groß müssen Interface-Elemente sein ? Graphisches User Interface ist ausschlaggebend für eine einfache Benutzung! Zürich,

10 Projektvorstellung IV
Interface-Element Button Nummernfeld (Zahlenbuttons) Fokus auf: Größe der Buttons Abstand der Buttons Anordnung der Buttons im Zahlenfeld Beste Effizienz beim Eintippen von Zahlen Zürich,

11 Projektablauf Wie testen und auswerten ? Mit welchem Programm ?
Testprogramm für die Verwendung im Internet ? Director 8.5 für das Testprogramm Matlab für Analyse und Auswertung Zürich,

12 Projektablauf II Arbeitsschritte 1. Was wollen wir testen ?
2. Programmierarbeit 3. Testen mit Testpersonen in Zürich 4. Programmdokumentatioon und Webpageerstellung 5. Informationssuche zu Touchscreens auf dem Netz 6. Auswertungs-/Analyseskript schreiben 7. Daten auswerten und analysieren 8. Tests ausführen mit Testpersonen in Karlsruhe 9. Fertigstellen der Webpage/Dokumentation 10. Präsentationsvorbereitung Zürich,

13 Vorstellung des Programms
Das Programm im Test Zürich,

14 Vorstellung des Programms II
Ablauf des Programms zeitlicher Ablauf des Director-Films dargestellt ist nur ein Ausschnitt aus diesem Fenster die roten Pfeile sind nachträglich hinzugefügt worden, zur Illustration des Kontrollflusses Zürich,

15 Vorstellung des Programms III
Parameter der Experimente Anzahl Experimente: 39 Größe der Tasten Abstand zwischen den Tasten Anzahl Spalten Anzahl abzutippender Ziffern Um die Anzahl Freiheitsgrade klein zu halten, sollten sowohl die Ausdehnung als auch der Abstand in horizontaler wie auch in vertikaler Richtung identisch sein. Die Ausdehnung wurde mit den Werten 30px, 45px, 60px, 90px und 120px variiert, der Abstand nahm die Werte10px, 20px und 30px an. Zudem wurde auch die Anzahl Spalten auf die Werte 3, 5 oder 10 beschränkt. Die Anzahl abzutippender Ziffern wurde fix auf 6 gesetzt. Wäre die Anzahl Freiheitsgrade und deren Wertebereich zu hoch, müsste die Versuchsperson mit einer enorm großen Anzahl von Experimenten überschwemmt werden, damit repräsentative Resultate erzielt werden könnten. Zürich,

16 Resultate Auswertung Für die Auswertung wurden die Tippgeschwindigkeit, die Tippfehler und die Treffgenauigkeit betrachtet. S ist die Größe der Tasten k ist ein Maß für die Effizienz (kleines k -> hohe Effizienz) Der Wert von k wurde aus folgenden Daten berechnet: Für das Experiment benötigte Zeit Anzahl Tippfehler Regelmäßigkeit hinsichtlich der Zeit zwischen zwei Anschlägen Der optimale Wert für S minimiert k. Ähnliche Annahmen wurden für das für das Verhältnis S/D (Größe zu Abstand) gemacht. Zürich,

17 Resultate II Auswertung Kontaktpunkte auf den Tasten
Relativer Abstand vom Mittelpunkt Zürich,

18 Fazit Erkenntnisse Die Auswertung der Daten hat für die optimale Tastengröße und den am Besten geeigneten Abstand folgende Werte ergeben: Anzahl Spalten Größe Abstand 3 91 ± 13 px 97 ± 14 px 5 86 ± 11 px 105 ± 14 px 10 53 ± 3 px 104 ± 6 px Zürich,

19 Vorstellung der Homepage
Präsenz im Internet Zürich,

20 Zusammenfassung Erfahrungen ;-) Was bleibt da noch zu sagen?
Zürich,

21 Vielen Dank für Ihre Aufmerksamkeit
Ende Vielen Dank für Ihre Aufmerksamkeit Zürich,
