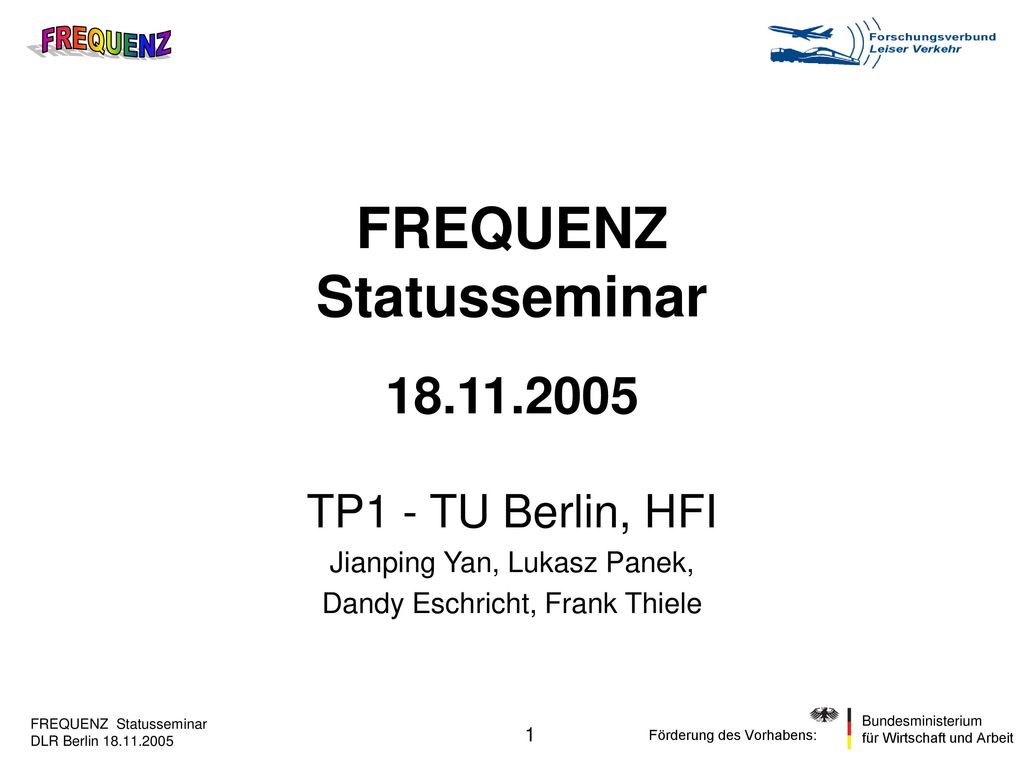

1 FREQUENZ Statusseminar 18.11.2005
TP1 - TU Berlin, HFI Jianping Yan, Lukasz Panek, Dandy Eschricht, Frank Thiele FREQUENZ Statusseminar DLR Berlin

2 Charakteristische Daten
Koaxialer Mischfreistrahl Baseline Charakteristische Daten heiß-kalt Mischfreistrahl Austrittsdurchmesser D=0.205 m Geschwindigkeiten bis ca. M=0.9 Außenströmung M=0.25 Reynoldszahl 3*106 bypass core BaselineUpdate t Geometrie Simulation Gitterpunkte Ziel Status Baseline RANS 3,5 Mio. proof of concept RB,... fertig DES + FWH BaselineUpdate 6,5 Mio. Vergleich mit Experiment (RRD) startbereit   FREQUENZ Statusseminar DLR Berlin

3 Simulationsverfahren
ELAN-Code (druckbasiert-FV) Wilcox k-w Turbulenzmodell 3D blockstrukturiertes Gitter DES modifiziert nach Yan et al. (2005) Nichtreflektierende RB nach Bogey et al. (2000, 2002) Parallelrechnung auf 26 3GHz-Knoten des Linux-Clusters im HFI BaselineUpdate FREQUENZ Statusseminar DLR Berlin

4 RANS Rechnung (BaselineUpdate)
Max. M=0.93 FREQUENZ Statusseminar DLR Berlin

5 DES Rechnung (Baseline)
dt=2.5*10-5 s, ca Zeitschritte mit FW-H-Ausgabe FREQUENZ Statusseminar DLR Berlin

6 Akustische Auswertung (Baseline) I
FREQUENZ Statusseminar DLR Berlin

7 Akustische Auswertung (Baseline) II
ca time steps, fs=40kHz FREQUENZ Statusseminar DLR Berlin

8 Zusammenfassung Ausblick
Funktionalität des Gesamtverfahrens zur akustischen Jetsimulation demonstriert  Defizite durch zu geringe räumliche Auflösung begründet Ausblick Abstimmung der RB mit Rolls-Royce Deutschland zwecks Vergleich mit Experiment DES Rechnung mit BeaselineUpdate instationäre Nachrechnung mit gezahntem Düsenrand (Serrations) FREQUENZ Statusseminar DLR Berlin
