Manfred Jeitler, HEPHY Wien Der CMS Trigger FAKT Langenlois, 24. September 2007 1 Die Nadel im Heuhaufen: Der Trigger des Experimentes CMS am CERN-Beschleuniger.

Ähnliche Präsentationen


Präsentation zum Thema: "Manfred Jeitler, HEPHY Wien Der CMS Trigger FAKT Langenlois, 24. September 2007 1 Die Nadel im Heuhaufen: Der Trigger des Experimentes CMS am CERN-Beschleuniger."—  Präsentation transkript:

1 Manfred Jeitler, HEPHY Wien Der CMS Trigger FAKT Langenlois, 24. September Die Nadel im Heuhaufen: Der Trigger des Experimentes CMS am CERN-Beschleuniger Manfred Jeitler Institut für Hochenergiephysik der Österreichischen Akademie der Wissenschaften ÖPG, Fachausschuss für Kern- und Teilchenphysik Langenlois, 24. September 2007

2 Manfred Jeitler, HEPHY Wien Der CMS Trigger FAKT Langenlois, 24. September n die ersten Experimente der Teilchenphysik benötigten keinen Trigger n Suche nach den häufigsten Ereignissen n man beobachtete alle Ereignisse und stellte danach fest, wie oft sie auftraten

3 Manfred Jeitler, HEPHY Wien Der CMS Trigger FAKT Langenlois, 24. September n später begann man, nach selteneren Ereignissen zu suchen –„häufige“ Prozesse waren schon bekannt n Suche unter tausenden von Untergrund- Ereignissen musste teilweise durch Hilfspersonal übernommen werden –„Scannerinnen“ für Blasenkammer- aufnahmen

4 Manfred Jeitler, HEPHY Wien Der CMS Trigger FAKT Langenlois, 24. September n wegen der extrem geringen Wirkungsquerschnitte der nunmehr gesuchten Prozesse ist es heutzutage unmöglich, alle Ereignisse so „durchzuackern“ –~ Untergrund-Ereignisse auf ein Signal-Ereignis n man könnte nicht einmal alle Ereignisse auf Datenträger aufzeichnen n benötigen rasche, automatische Entscheidung darüber, ob ein Ereignis aufgezeichnet wird –„trigger“ –„rasche Entscheidungslogik“ –„système de déclenchement“

5 Manfred Jeitler, HEPHY Wien Der CMS Trigger FAKT Langenlois, 24. September n Detektoren mit elektrischen Ausgangssignalen ermöglichen Auswahl der aufzuzeichnenden Ereignisse durch elektronische Geräte –Schwellen (Diskriminatoren) –logische Verknüpfungen (AND, OR, NOT) –Verzögerungen –realisiert in kommerziell erhältlichen „Modulen“ –Verbindungen durch Kabel („LEMO“-Kabel)

6 Manfred Jeitler, HEPHY Wien Der CMS Trigger FAKT Langenlois, 24. September n wegen der riesigen Datenmengen bei großen, modernen Experimenten ist die elektronische Verarbeitung durch solche Einzelmodule nicht mehr praktikabel –zu groß –zu teuer –zu anfällig für Fehler –zu lange Laufzeiten der Signale n  Verwendung von maßgeschneiderten, hoch integrierten elektronischen Bauteilen („Chips“) 400 x  1 x ~ 10 logische Operationen / Modul  ~ logische Operationen auf einem Chip

7 Manfred Jeitler, HEPHY Wien Der CMS Trigger FAKT Langenlois, 24. September

8 Manfred Jeitler, HEPHY Wien Der CMS Trigger FAKT Langenlois, 24. September

9 Manfred Jeitler, HEPHY Wien Der CMS Trigger FAKT Langenlois, 24. September wann kommt ein Trigger? n „bunch”-Struktur des LHC-Colliders –„bunch” = Teilchenpaket –40 MHz »alle 25 ns kommt ein „bunch” »„bunches“ sind 7.5 Meter voneinander entfernt n bei nominaler Luminosität des LHC-Colliders (10 34 cm -2 s -1 ) sind bei jeder Kollision von zwei „bunches“ etwa 20 Proton- Proton-Wechselwirkungen zu erwarten –nur in einem geringen Bruchteil dieser „bunch crossings“ ist wenigstens eines der darin enthaltenen Kollisions-Ereignisse potentiell für die Suche nach „neuer Physik“ interessant –in diesem Fall werden alle Informationen für dieses „bunch crossing“ aufgezeichnet, um danach bei der Analyse die Signale des interessierenden Ereignisses von denen der Untergrundereignisse sorgfältig abzutrennen

10 Manfred Jeitler, HEPHY Wien Der CMS Trigger FAKT Langenlois, 24. September wie triggert man? n verwende möglichst viele Informationen über das Ereignis –ermöglicht die beste Abtrennung von Signal und Untergrund –Idealfall: „vollständige Analyse“ mit allen Informationen des Detektors n Problem: bei einer Rate von 40 MHz können gar nicht alle Informationen des Detektors ausgelesen werden –(mit vertretbarem Aufwand) n muss Vorentscheidung auf Grund eines Teiles der Informationen über ein Ereignis treffen n fälle die Entscheidung rasch –bei positiver Trigger-Entscheidung müssen alle Detektor-Informationen noch abrufbar sein –diese Informationen werden in einer „pipeline“ in der Detektor-Elektronik vorübergehend abgespeichert »„Kurzzeitgedächtnis“ des Detektors »„Ringpuffer“ n wie kann man diese widersprüchlichen Anforderungen unter einen Hut bringen? write read

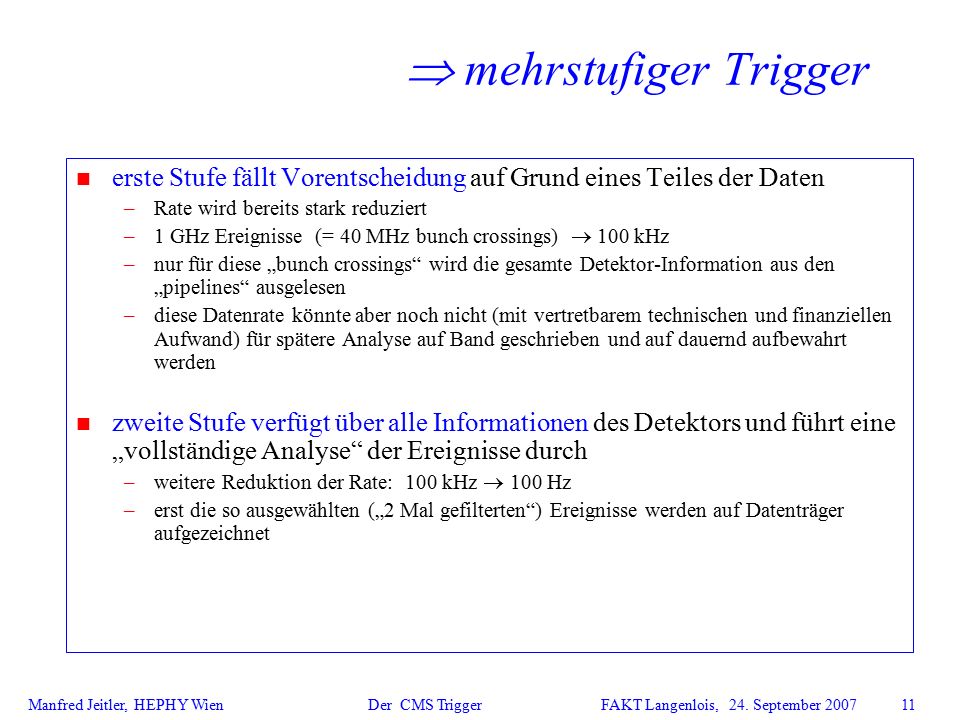

11 Manfred Jeitler, HEPHY Wien Der CMS Trigger FAKT Langenlois, 24. September  mehrstufiger Trigger n erste Stufe fällt Vorentscheidung auf Grund eines Teiles der Daten –Rate wird bereits stark reduziert –1 GHz Ereignisse (= 40 MHz bunch crossings)  100 kHz –nur für diese „bunch crossings“ wird die gesamte Detektor-Information aus den „pipelines“ ausgelesen –diese Datenrate könnte aber noch nicht (mit vertretbarem technischen und finanziellen Aufwand) für spätere Analyse auf Band geschrieben und auf dauernd aufbewahrt werden n zweite Stufe verfügt über alle Informationen des Detektors und führt eine „vollständige Analyse“ der Ereignisse durch –weitere Reduktion der Rate: 100 kHz  100 Hz –erst die so ausgewählten („2 Mal gefilterten“) Ereignisse werden auf Datenträger aufgezeichnet

12 Manfred Jeitler, HEPHY Wien Der CMS Trigger FAKT Langenlois, 24. September wie wird die Trigger-Auswahl tatsächlich durchgeführt? n erste Stufe („Level-1 Trigger“) muss begrenzte Datenmenge sehr rasch verarbeiten –relativ einfache Algorithmen –spezielle elektronische Bauteile »ASICs (Application Specific Integrated Circuits) »FPGAs (Field Programmable Gate Arrays) –Mittelding zwischen „hardware“ und „software“: „firmware“ »wird in Programmiersprache („VHDL“) erstellt und dann kompiliert »ist rasch (garantierte Geschwindigkeit: „getaktet“) »kann bei Verwendung von FPGAs jederzeit geändert werden n zweite Stufe („High-Level Trigger“) muss komplexe Algorithmen verwenden –nicht mehr zeitkritisch (alle Detektor-Informationen bereits ausgelesen) –Verwendung einer Computer-Farm –Programmierung in „höherer Programmiersprache“ (C++)

13 Manfred Jeitler, HEPHY Wien Der CMS Trigger FAKT Langenlois, 24. September welche Signale verwendet der Level-1 Trigger? n Myonen –Spuren aus 3 Typen von Detektoren: –DT (Drift Tubes):Barrel –CSC (Cathode Strip Chambers): Endcaps –RPC (Resistive Plate Chambers):Barrel + Endcaps n Kalorimeter –Elektronen, Jets, transversale Energie, fehlende Energie –elektromagnetisches Kalorimeter –Hadron-Kalorimeter n andere Detektoren (Tracker: Silizium-Streifendetektor und Silizium- Pixeldetektor) können nicht rasch genug ausgelesen werden! –werden erst im „High-Level Trigger“ verwendet

14 Manfred Jeitler, HEPHY Wien Der CMS Trigger FAKT Langenlois, 24. September Funktionsweise des Level-1 Triggers Daten in Pipelines werden 3.2  s lang gespeichert –128 „Takte“ bei 40 MHz –Kostenfrage –Entscheidung darf nie länger dauern! („synchron“) –  keine iterativen Algorithmen n Entscheidung im Wesentlichen mit „Look-Up Tables“ –alle möglichen Fälle vorgesehen –auch OR, AND, NOT sind so darstellbar

15 Manfred Jeitler, HEPHY Wien Der CMS Trigger FAKT Langenlois, 24. September Struktur des Level-1 Triggers

16 Manfred Jeitler, HEPHY Wien Der CMS Trigger FAKT Langenlois, 24. September Prinzip der Auswahl von Ereignissen n keine „Schnitte“ auf niederer Ebene –nur Schwelle über dem Rauschen –lediglich Aufsuchen von Myon-Spuren, Elektron-Kandidaten, Jets, und Auswahl der „besten“ Ereignisse –die jeweils 4 „besten“ Kandidaten (Myonen, Elektronen, Jets) werden an nächsthöhere Ebene weitergeleitet n Kombinatorik kann dadurch (fast) beliebige Ereignisse verwenden n erst der „Globale Trigger“ trifft die Auswahl –verfügt über Information von allen Myondetektoren und Kalorimetersystemen –kann diese Informationen völlig flexibel kombinieren

17 Manfred Jeitler, HEPHY Wien Der CMS Trigger FAKT Langenlois, 24. September wie findet man Myon-Spuren?

18 Manfred Jeitler, HEPHY Wien Der CMS Trigger FAKT Langenlois, 24. September der Kalorimeter-Trigger

19 Manfred Jeitler, HEPHY Wien Der CMS Trigger FAKT Langenlois, 24. September Zusammenfassung n der Trigger ist eine der schwierigsten und wichtigsten Aufgaben bei großen Experimenten an modernen Proton- Collidern n Vorbereitung und Validierung der Trigger-Algorithmen bedingen enge Zusammenarbeit mit der „Physik-Analyse“ n der „Drift Tube Track Finder“ und der „Globale Trigger“ sind eine gute Gelegenheit für ein vergleichsweise kleines Institut, einen wesentlichen, kompakten Beitrag zu leisten
