1 24. März 2011 Josef Pirker Kontakt-Anzeige Stecker-Systeme Die wunderbare Welt der Elektronik 1. BELLE: Origami > Kosteneinsparung ALT & NEU 2. CMS: Tochterkarte Pixel Fed Upgrade > Entfernung überwinden

2 Die wunderbare Welt der Elektronik 2Josef Pirker24. März 2011 1. BELLE: Origami > Kosteneinsparung ALT & NEU Kabel-SteckerSchraub-VerriegelungSchnapp-Verriegelung Print-SteckerSMD 2-reihig (schwer per Hand zu löten) SMD 1-reihig (kann einfach handgelötet werden auch bei 400 Stück) Preis K. Steckerca. 120,- / Stück ca. 30,- bis 90,- (bei 5 bis 10 Stück) Preis P. Steckerca. 120,- / Stück ca. 5,- / Stück Preis 400 P. St.48.000,-1.600,- Liefer-Firmennur ein Herstellermehrere Hersteller ALT: Nanonics-Stecker von Tyco NEU: LVDS-Stecker von JAE 40 x 3,5mm 38 x3,8mm 21 x 3,2 mm

3 Die wunderbare Welt der Elektronik 3Josef Pirker24. März 2011 1. BELLE: Origami > Kosteneinsparung ALT & NEU Plan B: da bei der Stapelung von 6 JAE Steckern etwas mehr Höhe Benötigt wird, wäre ein Versetzen der Stecker eine weitere Variante

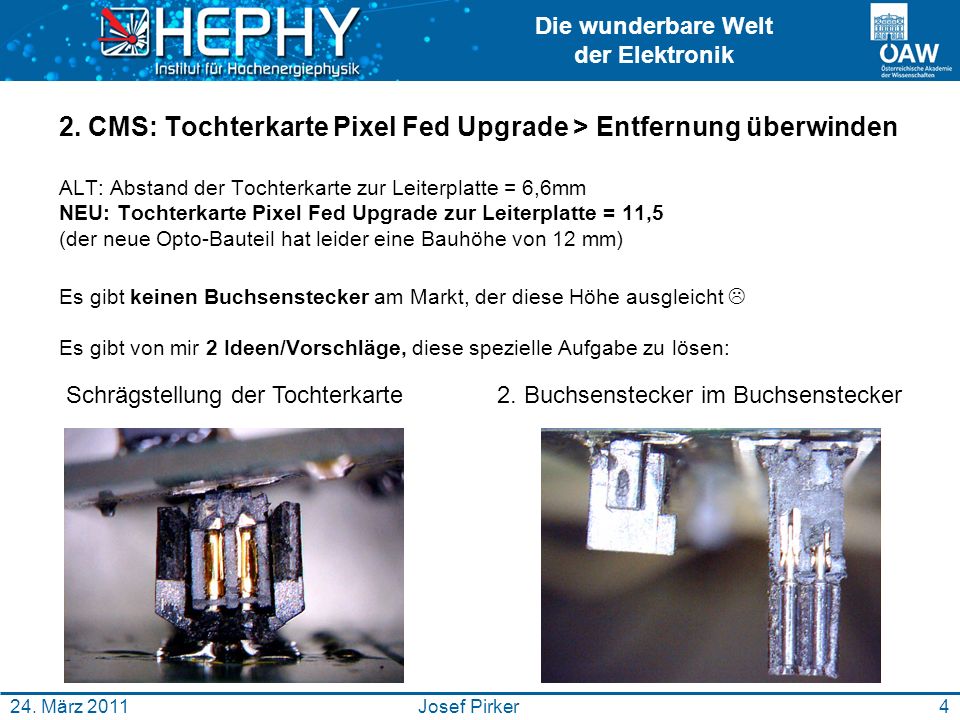

4 Die wunderbare Welt der Elektronik 4Josef Pirker24. März 2011 2. CMS: Tochterkarte Pixel Fed Upgrade > Entfernung überwinden ALT: Abstand der Tochterkarte zur Leiterplatte = 6,6mm NEU: Tochterkarte Pixel Fed Upgrade zur Leiterplatte = 11,5 (der neue Opto-Bauteil hat leider eine Bauhöhe von 12 mm) Es gibt keinen Buchsenstecker am Markt, der diese Höhe ausgleicht Es gibt von mir 2 Ideen/Vorschläge, diese spezielle Aufgabe zu lösen: Schrägstellung der Tochterkarte2. Buchsenstecker im Buchsenstecker

5 Die wunderbare Welt der Elektronik 5Josef Pirker24. März 2011 2. CMS: Tochterkarte Pixel Fed Upgrade > Entfernung überwinden 2. Variante: Buchsenstecker im Buchsenstecker
