1 VHDL-Synthese für Fortgeschrittene Ronald Hecht

2 Motivation Synthese-Tools werden immer leistungsfähiger Abstraktionslevel steigern! Lesbarkeit Wartbarkeit Design-Reuse Robustheit des Codes erhöhen!

3 Überblick ieee.numeric_std und integer Packages Clock und Reset Technologie-Mapping Flexible Interfaces 2-Prozess-Methode

4 Das Paket numeric_std std_logic_arith/signed/unsigned sind Synopsys Pakete Defacto Industrie Standard, aber nicht standardisiert numeric_std ist IEEE StandardIEEE Strenger typisierte Operatoren Für neue Designs streng empfohlen type UNSIGNED is array (NATURAL range <>) of STD_LOGIC; type SIGNED is array (NATURAL range <>) of STD_LOGIC;

5 Typumwandlung std_logic_vector Es ist nicht definiert, ob std_logic_vector signed oder unsigned ist Deshalb explizite Typumwandlung variable slv : std_logic_vector(7 downto 0); variable u : unsigned(7 downto 0); variable s : signed(7 downto 0); slv := std_logic_vector(u); slv := std_logic_vector(s); u := unsigned(slv); s := signed(slv);

6 Typumwandlung integer Konvertierungsfunktionen to_... Bei Umwandlung von std_logic_vector nach integer signed/unsigned beachten! variable ui : integer range 0 to 255; variable si : integer range -128 to 127; ui := to_integer(u); si := to_integer(s); ui := to_integer(unsigned(slv)); u := to_unsigned(ui, u'length); s := to_signed(si, s'length); slv := std_logic_vector(to_unsigned(ui, slv'length));

7 Operatoren in numeric_std Alle gängigen Integeroperationen Schiebeoperationen Operationen mit std_logic_vector etwas umständlich aber eindeutig + - * / mod rem = /= = shift_left shift_right rotate_left rotate_right sll srl rol ror u := u + 1; s := s + 1; slv := std_logic_vector(unsigned(slv) + 1);

8 integer und boolean versus std_logic_vector signed/unsigned, std_logic_vector oft etwas umständlich Basieren auf neunwertigem std_logic Langsam in der Simulation im Vergleich zu integer und boolean Verwende nach Möglichkeit integer und boolean für Zähler, Adressen, Arithmetische Operationen Interne Statussignale Synthetisierbar!

9 Integer für die Synthese Immer range angeben! Alles optimal synthesefähig! variable a, b, c : integer range 0 to 255; variable addr : integer range 0 to depth - 1; c := a + b; c := a * b; -- shift left/right c := a * 4; c := a / 8; -- wrap counter c := (a + 1) mod 256; -- get some bits c := (a / 4) mod 16; -- access memory variable mem : mem_type; o := mem(addr); -- binary to one-hot o := (others => '0'); o(addr) := '1';

10 Verwende Variablen! Hohe Simulationsgeschwindigkeit Einfaches Debugging Auch im Waveform-Viewer darstellbar Sequentielle Darstellung Sofortige Aktualisierung Besser verständlich und wartbar Sehr gute Syntheseergebnisse

11 Verwende Packages! Design-Reuse, Wartbarkeit Modularität, Abstraktion package package_name is -- Deklaration von: -- Typen und Untertypen -- Konstanten, Aliase -- Signalen, Files -- Funktionen -- Prozeduren -- Attributen -- Komponenten -- Definition von: -- Konstanten -- Attributen end package_name; package body package_name is -- Definition von vorher -- deklarierten Objekten: -- Funktionen -- Prozeduren -- Konstanten -- Deklaration/Definition -- von zusaetzlichen -- Objekten end package_name;

12 Beispiel CRC-Package Beschreibung der komb. Logik -- CRC32 Generator: "CRC-32", Ethernet, AAL5 constant CRC32_GEN : std_logic_vector(31 downto 0) := " "; -- CRC-CCITT Generator: HDLC constant CRC_CCITT_GEN : std_logic_vector(15 downto 0) := " "; -- calculates next crc value, data vector function next_crc ( crc : std_logic_vector; -- current CRC value data : std_logic_vector; -- incoming data gen : std_logic_vector) -- generator Polynom w/o x^n return std_logic_vector; begin end next_crc;

13 Weitere Anwendungen von Packages Kombinatorische Logik Interfaces, Komponenten Helper-Funktionen, Typumwandlung Design Konfiguration Verhaltensmodelle Logging

14 rising_edge(clk) Zwei Möglichkeiten in VHDL für flankensensitive Elemente rising_edge() ist in der Simulation robuster Kürzer und einfacher aufzuschreiben Verwende rising_edge() clk'event and clk = '1' FUNCTION rising_edge (SIGNAL s : std_ulogic) RETURN BOOLEAN IS BEGIN RETURN (s'EVENT AND (To_X01(s) = '1') AND (To_X01(s'LAST_VALUE) = '0')); END; rising_edge(clk)

15 Register mit und ohne Reset Problem: Einige Register werden nicht zurückgesetzt Gated Clock oder Clock Enable regs_wrong: process (clk, rst) begin if rst = '0' then r1 <= '0'; elsif rising_edge(clk) then r1 <= x; r2 <= y; end if; end process regs_wrong;

16 Alternative synthesefähige Beschreibung des Resets Ausnutzung der Priorität durch Beschreibungsreihenfolge Synchrones und asynchrones Reset regs_as: process (clk, rst) begin if rising_edge(clk) then r1 <= x; r2 <= y; end if; if rst = '0' then r1 <= '0'; end if; end process regs_as; regs_s: process (clk) begin if rising_edge(clk) then r1 <= x; r2 <= y; if rst = '0' then r1 <= '0'; end if; end process regs_s;

17 Reset – Synchron oder Asynchron? Beides hat Vor- und Nachteile Synchrone Resets häufig für FPGAs Asynchrone Resets oft für ASICs Konfigurierbar? Externes Reset immer einsynchronisieren! rst_sync: process (clk, pad_rst) begin if rising_edge(clk) then r <= '1' & r(r'high downto 1); end if; if pad_rst = '0' then r '0'); end if; end process rst_sync; rst <= r(0);

18 Konfigurierbares Reset Konfigurations-Package constant USE_SYNC_RESET : boolean := TRUE; constant USE_ASYNC_RESET : boolean := NOT(USE_SYNC_RESET); function sync_reset(rst : std_logic) return boolean is begin if (USE_SYNC_RESET) then return (rst = '0'); else return false; end if; end; function async_reset(rst : std_logic) return boolean is begin if (USE_ASYNC_RESET) then return (rst = '0'); else return false; end if; end;

19 Konfigurierbares Reset Verwendung der Reset-Funktionen Redundante Reset-Anweisungen vermeidbar durch ProzedurProzedur reg: process (clk, rst) begin if rising_edge(clk) then q <= d; if sync_reset(rst) then q <= '0'; end if; if async_reset(rst) then q <= '0'; end if; end process regs;

20 Technologie Mapping Schaltungen enthalten architektur- spezifische Komponenten Pads RAMs, Registerfiles Spezielle Beschleunigende Hardware Schlechte Portierbarkeit Lösung: Technologie-Wrapper für diese Elemente

21 Technologie Mapping Dateien Wrapper in tech_map Ausnutzung von Designhierarchie

22 Technologie Mapping VHDL-Implementierung package tech_map is component inpad port (pad : in std_logic; q : out std_logic); end component;... end tech_map; entity inpad... architecture rtl of inpad is begin... ip0 : if TARGET_TECH = virtex generate ipx : virtex_inpad port map (q => q, pad => pad); end generate; ip4 : if TARGET_TECH = atc18 generate ipx : atc18_inpad port map (q => q, pad => pad); end generate;... end rtl; type target_tech_type is (gen, virtex, virtex2, apex, atc18,...); constant TARGET_TECH : target_tech_type := apex;

23 Flexible Interfaces Probleme bei großen Designs: Entities haben viele Signale Änderung der Entities bedeutet Modifikationen in vielen Dateien Schwierige Namensgebung Schlecht wartbar Lösung: Definition flexibler Signaltypen mit Records

24 Flexible Interfaces – in/out Entity-in/out erzwingt zwei Datentypen Deklaration von name_in_type und name_out_type type mem_in_type is record data : mem_data_type; end record; type mem_out_type is record address : mem_address_type; data : mem_data_type; data_tri : std_logic; csn : std_logic; oen : std_logic; writen : std_logic; end record; -- Memory controller entity mem_ctrl is port ( clk : in std_logic; rst : in std_logic; memi : in mem_in_type; memo : out mem_out_type -- noch weitere Signale -- Steuer- und -- Datenleitungen ); end mem_ctrl;

25 Flexible Interfaces – inout? Pads können inout sein Bei Verwendung von drive-Signalen kein inout-Typ notwendig mem_ctrl_i: mem_ctrl port map ( clk => clk, rst => rst, memi => memi, memo => memo); data <= memo.data when memo.data_tri = '0' else (others => 'Z'); memi.data <= data; -- Top Entity, Signale -- repraesentieren Pads entity top is port ( clk : in std_logic; rst : in std_logic; data : inout mem_data_type; address : out mem_address_type; csn : out std_logic; oen : out std_logic; writen : out std_logic -- noch weitere Signale ); end top;

26 Flexible Interfaces Keine Records in den Ports der Top-Entity Tristate-Buffer nur in der Top-Entity Bei bidirektionalen On- Chip-Bussen Tristate- Buffer in der Bus-Entity On-Chip-Tristate aber stets vermeiden! Testbarkeit Geschwindigkeit inout-Type nicht nötig

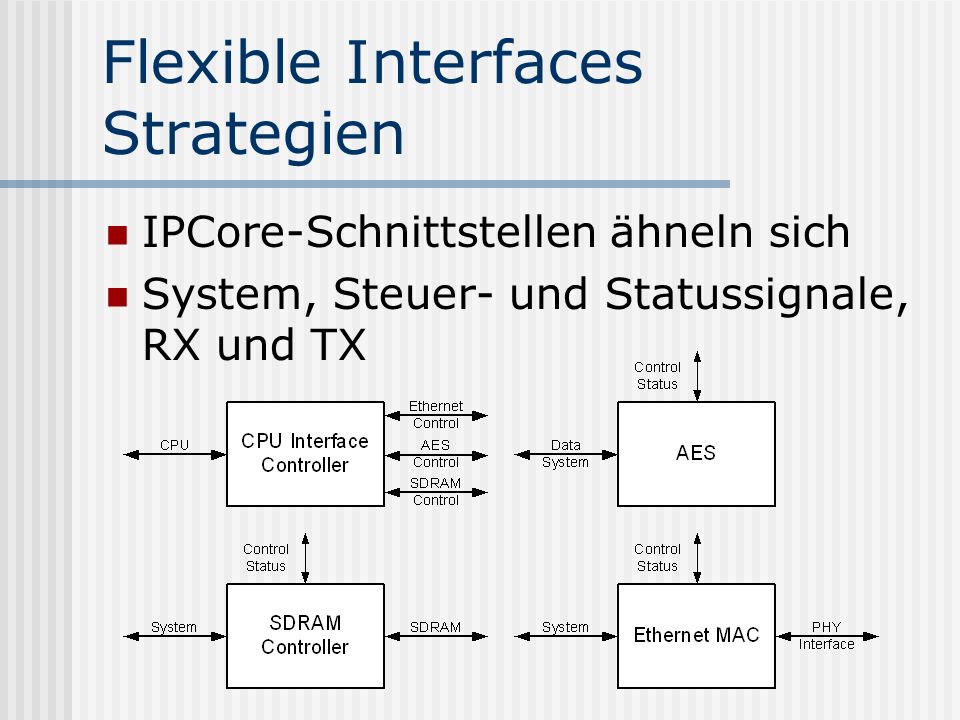

27 Flexible Interfaces Strategien IPCore-Schnittstellen ähneln sich System, Steuer- und Statussignale, RX und TX

28 Flexible Interfaces – Tipps Takt und Reset nicht in Records Hierarchische Records entity hdlc_layer is port ( clk : in std_logic; rst : in std_logic; rx_clk : in std_logic; tx_clk : in std_logic; ctrli : in hdlc_ctrl_in_type; ctrlo : out hdlc_ctrl_out_type; clienti : in hdlc_client_in_type; cliento : out hdlc_client_out_type; hdlci : in hdlc_in_type; hdlco : out hdlc_out_type); end hdlc_layer; type hdlc_client_in_type is record rx : hdlc_client_rx_in_type; tx : hdlc_client_tx_in_type; end record; type hdlc_client_out_type is record rx : hdlc_client_rx_out_type; tx : hdlc_client_tx_out_type; end record;

29 Flexible Interfaces Vorteile Wenige Signale in der Entity und in Sensitivity-Listen Einfaches Hinzufügen von Ports Einfaches route-through Gute Wartbarkeit Hoher Abstraktionsgrad Hierarchische Schnittstellen

30 Abstraktion digitaler Logik Synchrones Design (Modul) besteht aus: Kombinatorischer Logik Registern (Flip-Flops, Speicher) Register an den Ausgängen oder nicht? Moore/Mealy haben im Normalfall keine Register am Ausgang

31 Nichtabgetaktete Ausgänge Problematische Timinganalyse Kombinatorische Schleifen möglich Undefinierte Eingangssignallaufzeit für angeschlossene Module Glitches Vorsicht, Probleme!

32 Abgetaktete Ausgänge! Am Ausgang nach Möglichkeit immer Register Ausnahme: Single-Cycle Handshake req mit Register ack ohne Register

33 Traditionelles RTL-VHDL Viele kleine parallele Anweisungen und Prozesse Viele Signale state/next_state-Signalnamen Unflexible Designpattern Kombinatorische Logik Register, FSMs Schematic-VHDL

34 Traditionelles RTL-VHDL Probleme Langsame Simulation, da viele Signale und Prozesse Schwer und meist nur mit Hilfe eines Schaltplans zu verstehen Schwieriges Debugging Algorithmus nicht erkennbar Fehleranfällig Latches Mehrfachtreiber

35 2-Prozess Methode Modul besteht nur aus 2 Prozessen Sequentieller Prozess r = rin Kombinatorischer Prozess rin = f(r, in) Ausgänge out reg = g(r) und out unreg = h(r, in)

36 2-Prozess Methode Zwei lokale Signale als Record für alle Register Register Eingang rin Register Ausgang r Algorithmus Kombinatorischer Prozess f(r, in) Lokale Variable v für den neuen Registerinhalt rin = v Weitere lokale Variablen für kombinatorische Ausgänge und Zwischenergebnisse

37 2-Prozess Methode VHDL Beispiel Neuer Typ für alle Register Zwei Signale und ein Prozess für alle Register Einfaches Entfernen und Hinzufügen von Registern type state_type is (low, high); type reg_type is record state : state_type; o : std_logic; end record; signal r, rin : reg_type; reg : process (clk, rst) begin if rising_edge(clk) then r <= rin; end if; if async_reset(rst) then reset(r); end if; end process reg;

38 2-Prozess Methode reset(r) Bei Registerdeklaration auch die reset-Prozedur definieren Vermeidung von Redundanz procedure reset ( signal r : inout reg_type) is begin -- reset r.state <= low; r.o <= '0'; end reset; reg : process (clk, rst) begin if rising_edge(clk) then r <= rin; if sync_reset(rst) then reset(r); end if; if async_reset(rst) then reset(r); end if; end process reg;

39 2-Prozess Methode VHDL Beispiel Variable zur Berechnung des neuen Register- wertes Defaultzuweisung Algorithmus Zuweisung an den Registereingang Treiben der Aus- gänge comb : process (r, i) variable v : reg_type; begin -- process comb -- Defaultzuweisung v := r; -- Ausgang meist '0' v.o := '0'; -- Zustandsmaschine case r.state is when low => if i = '1' then v.state := high; v.o := '1'; end if; when high => if i = '0' then v.state := low; end if; end case; -- Ausgaenge treiben rin <= v; o <= r.o; end process comb;

40 2-Prozess Methode Debugging

41 2-Prozess Methode Vorteile Sequentielle Beschreibung des Algorithmus Konsistenter Coding-Style Einfach zu verstehen Sehr gut wartbar Schnell in der Simulation Problemlose Synthese Kaum Fehleranfällig

42 2-Prozess Methode – Tipps Defaultwerte für v.xyz Variablen für Zwischenergebnisse und kombinatorische Ausgänge Kombinatorische Ausgabe auch mit o<=v.ack möglich Funktionen und Prozeduren für häufig wiederkehrende Aufgaben Mut zum einfacher lesbaren Code! Beispiele: und LAPV5DLwww.gaisler.com

43 Duplizieren von Logik Schleifen oder generate? Grenzen müssen zur Compile-Time bekannt sein Viele weitere Anwendungen Mut zu Schleifen! for i in r.count'range loop v.count(i) := (r.count(i) + 1) mod 8; if v.count(i) = 0 then v.tick(i) := '1'; else v.tick(i) := '0'; end if; end loop;

44 Auswahl von Logik if-then oder generate? Bedingung muss zur Compile-Time bekannt sein if CALIBRATE then -- remove this logic when -- CALIBRATE = false v.period_counter := r.period_counter + 1; if rising then v.period := v.period_counter; v.period_counter := 0; end if; else -- remove this logic when -- CALIBRATE = true v.period := CLK_RATE / FREQUENCY; end if;

45 Zusammenfassung ieee.numeric_std verwenden Integer, Variablen, Packages Takt und Reset Technologie Mapping Flexible Interfaces 2-Prozess-Methode
