1

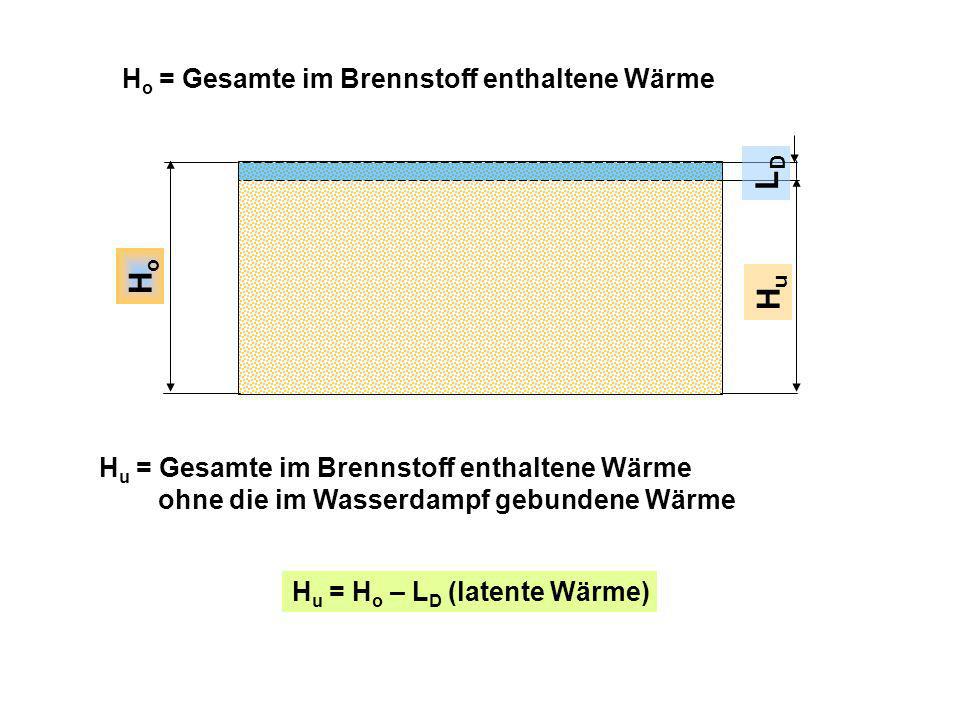

2 HoHo HuHu H o = Gesamte im Brennstoff enthaltene Wärme H u = Gesamte im Brennstoff enthaltene Wärme ohne die im Wasserdampf gebundene Wärme H u = H o – L D (latente Wärme) LDLD

3 H u = 100% Physikalisch unkorrekte Betrachtungsweise H u = 100% Abgasverlust ~ 6% Strahlungs- verlust ~ 2% Wärmenutzen = 92% Latentwärme L D

4 H o = 100% Wärmenutzen = 81% Physikalisch korrekte Betrachtungsweise H o = 100% Latenwärm- Verlust ~ 11% Kessel ohne Kondensations- wärmenutzung Strahlungs- verlust ~ 2% Abgasverlust ~ 6%

5 H o = 100% Wärmenutzen = 90% Physikalisch korrekte Betrachtungsweise H o = 100% Abgasverlust ~ 4% Kessel mit Kondensations- wärmenutzung Strahlungs- verlust ~ 1% Latenwärm- Verlust ~ 5% Kondensationswärme rückgewinn ~ 6%

6 H u = 100% Physikalisch unkorrekte Betrachtungsweise H u = 100% Abgasverlust ~ 4% Kessel mit Kondensations- wärmenutzung Strahlungs- verlust ~ 1% Latentwärmerückgewinn 7% Wärmenutzen = 95% + 7% =102%

7 Jahresheizarbeitslinie Rücklauftemperaturen Heizwassertaupunkt

8 Verlust 11% Latent wärme Abgas- verlust 6% Strahlungs verlust 1.5% Wärmenutzen = 81.5% H O = 100% Kessel ohne Kondensation

9 Latentwärme rückgewinn 6.0% Verlust Latent- wärme 4% Abgas- verlust 3% Strahlungs- verlust 1.0% Wärmenutzen = 92% H O = 100% Kessel mit Kondensation

10 Heizwert H U (100%) Brennwert H O (111%) Wirkungsgrad ohne Kondensation < 100% Wirkungsgrad mit Kondensation > 100% Abgasverluste 3 – 4% Strahlungsverluste 1% Latentwärme- verluste 3 –5% Latentwärme- gewinn 5 – 7% Anteil Latentwärme 11%
