Hilfsdienst im Ersteinsatz bei unfallbedingten Freisetzung von Gefahrgütern Zusammenfassung der unterschiedlichen Chemikalien in Einsatzgruppen Die gegebenen Einsatzempfehlungen können nicht in jedem Fall vollständig sein Erstellt von Thomas Docekal, OBI

4 Erstellt von Thomas Docekal, OBI
Daher: Wichtige Ergänzung sind spezielle Nachschlagewerke, Gefahrgutdatenbanken oder Informationen durch die chemische Industrie (TUIS) Jedem Stoff des UN – Nummern-Verzeichnisses ist ein Einsatzdatenblatt zugeordnet. Erstellt von Thomas Docekal, OBI

5 Erstellt von Thomas Docekal, OBI
Die Merkblattüberschriften stellen die markantesten Gefahren stichwortartig heraus. Sollen dem erfahrenen Einsatzleiter eine erste Einschätzung der Schadenslage erleichtern. Für einen Zeitraum von ca. 3 bis 4 Jahre volle Gültigkeit Erstellt von Thomas Docekal, OBI

6 Erstellt von Thomas Docekal, OBI
Schritt 1: Identifizieren des Gefahrenstoffes: die 4-stellige UN-Nummer auf den orangefarbenen Tafeln oder in den Beförderungsdokumenten den Stoffnamen in den Beförderungs-Dokumenten oder speziellen Aufdruck Erstellt von Thomas Docekal, OBI

7 Erstellt von Thomas Docekal, OBI

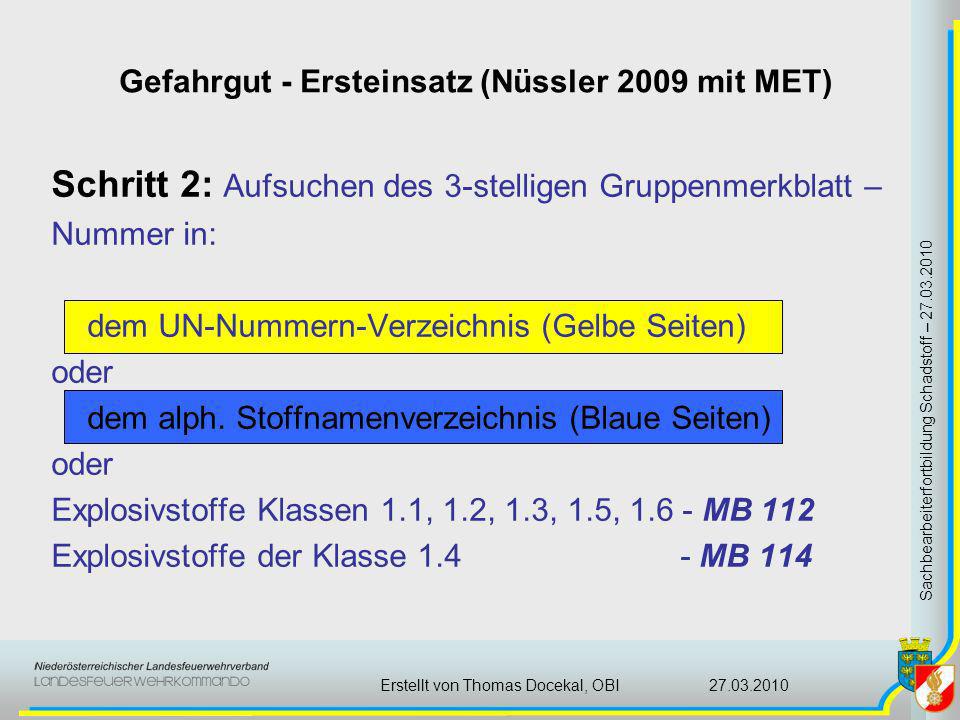

Schritt 2: Aufsuchen des 3-stelligen Gruppenmerkblatt – Nummer in: dem UN-Nummern-Verzeichnis (Gelbe Seiten) oder dem alph. Stoffnamenverzeichnis (Blaue Seiten) Explosivstoffe Klassen 1.1, 1.2, 1.3, 1.5, MB 112 Explosivstoffe der Klasse MB 114 Erstellt von Thomas Docekal, OBI

8 Erstellt von Thomas Docekal, OBI
Schritt 3: Aufschlagen des Gruppenmerkblattes (Orangefarbene Seiten) Lesen Sie das Merkblatt sorgfältig durch, bevor Sie irgendwelche Maßnahmen ergreifen! MERKE: Sollten Sie kein Gruppenmerkblatt finden, bzw. den Stoff nicht eruieren können so verwenden Sie erst einmal das Merkblatt 111 Erstellt von Thomas Docekal, OBI

9 Erstellt von Thomas Docekal, OBI
Beispiel 1: 1230 336 Gelbe Seiten UN –Nummer: 1230 Merkblatt: 131 UN-Nummer: 1230 METHANOL * METHYL-ALKOHOL * Erstellt von Thomas Docekal, OBI

10 Erstellt von Thomas Docekal, OBI

11 Erstellt von Thomas Docekal, OBI
Beispiel 2: Stoffname: Schwefelsäure rauchend 98% Blaue Seiten Merkblatt: 137X UN-Nummer: 1831 SCHWEFEL-SÄURE, rauchend, mit mehr als 30 Gew.-% freiem Schwefel-tri-oxid * METHYL-ALKOHOL * Erstellt von Thomas Docekal, OBI

12 Erstellt von Thomas Docekal, OBI

13 Modell für Effekte mit Toxischen Gasen
MET©: Modell für Effekte mit Toxischen Gasen Erstellt von Thomas Docekal, OBI

14 Erstellt von Thomas Docekal, OBI
Wichtige Eigenschaften von MET© Das MET© wurde ausschließlich auf der Basis von abgelaufenen Unfällen entwickelt. Resultate sind direkt interpretierbar Leicht zugängliche wichtige Parameter als Eingabegröße Hohe Reproduzierbarkeit Wirksamer Schutz von Häuser berücksichtigt Bevölkerungsgruppen wird Rechnung getragen Erstellt von Thomas Docekal, OBI

15 Erstellt von Thomas Docekal, OBI
Notwendige minimale Eingaben für MET© Wetter Nebel Windgeschwindigkeit Wolkenbedeckung Tageszeit Jahreszeit Masse Geschätzt in Kilogramm (Fass, Container, Tank, …) Toxizität Eine verfügbare Angabe Erstellt von Thomas Docekal, OBI

16 Erstellt von Thomas Docekal, OBI
Anwendungsbeispiel: März, Uhr, es ist bewölkt <50%, leichter Wind. Ein Tankwagen mit Phenol ist umgestürzt. Etwa kg des Tankinhaltes sind ausgetreten. Menge: kg Dynamik: Meteorologie: Entscheidungsdiagramm zum Auffinden der Ausbreitungsklassen A bis G anwenden. Erstellt von Thomas Docekal, OBI

17 Erstellt von Thomas Docekal, OBI

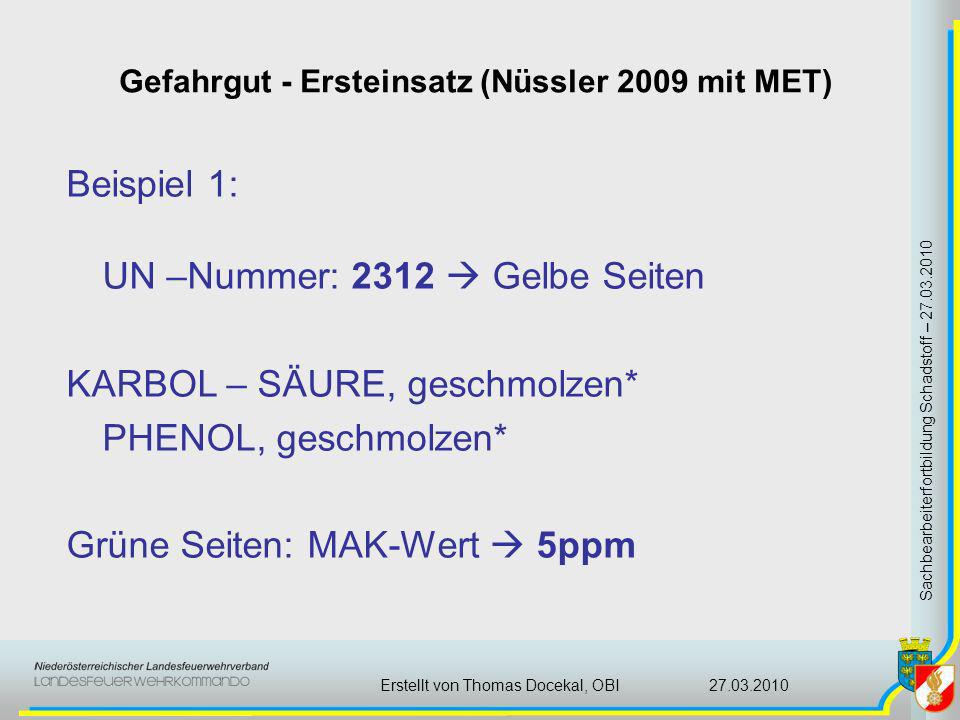

Beispiel 1: UN –Nummer: 2312  Gelbe Seiten KARBOL – SÄURE, geschmolzen* PHENOL, geschmolzen* Grüne Seiten: MAK-Wert  5ppm Erstellt von Thomas Docekal, OBI

18 Erstellt von Thomas Docekal, OBI

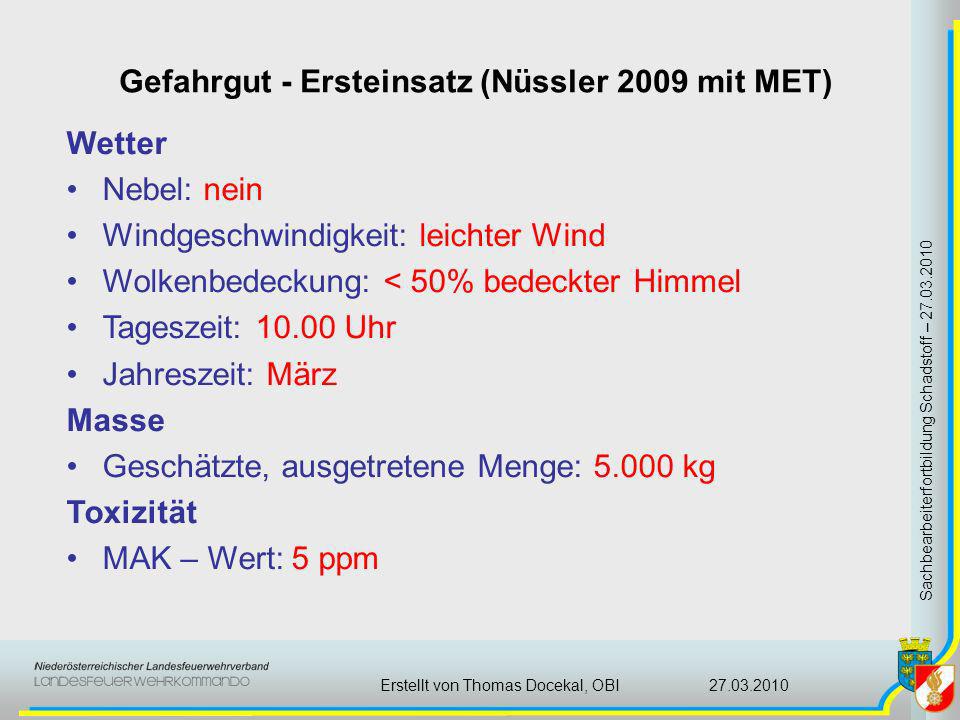

Wetter Nebel: nein Windgeschwindigkeit: leichter Wind Wolkenbedeckung: < 50% bedeckter Himmel Tageszeit: Uhr Jahreszeit: März Masse Geschätzte, ausgetretene Menge: kg Toxizität MAK – Wert: 5 ppm Erstellt von Thomas Docekal, OBI

19 Erstellt von Thomas Docekal, OBI
UN-Nummer: 2312 Erstellt von Thomas Docekal, OBI

20 Erstellt von Thomas Docekal, OBI
MET © Erstellt von Thomas Docekal, OBI

21 Erstellt von Thomas Docekal, OBI
Beispiel 2: Mai, Uhr, es ist stark bewölkt > 50%, Starker Wind. Ein Tankwagen mit Formaldehyd ist umgestürzt. Etwa kg des Tankinhaltes sind ausgetreten. Menge: kg Dynamik: Meteorologie: Entscheidungsdiagramm zum Auffinden der Ausbreitungsklassen A bis G anwenden. Erstellt von Thomas Docekal, OBI

22 Erstellt von Thomas Docekal, OBI
Beispiel 2: Name: FORM-ALDEHYD  Blaue Seiten Grüne Seiten: AEGL-2 (30 min)  14 ppm UN-Nummer: 1198 Erstellt von Thomas Docekal, OBI

23 Erstellt von Thomas Docekal, OBI

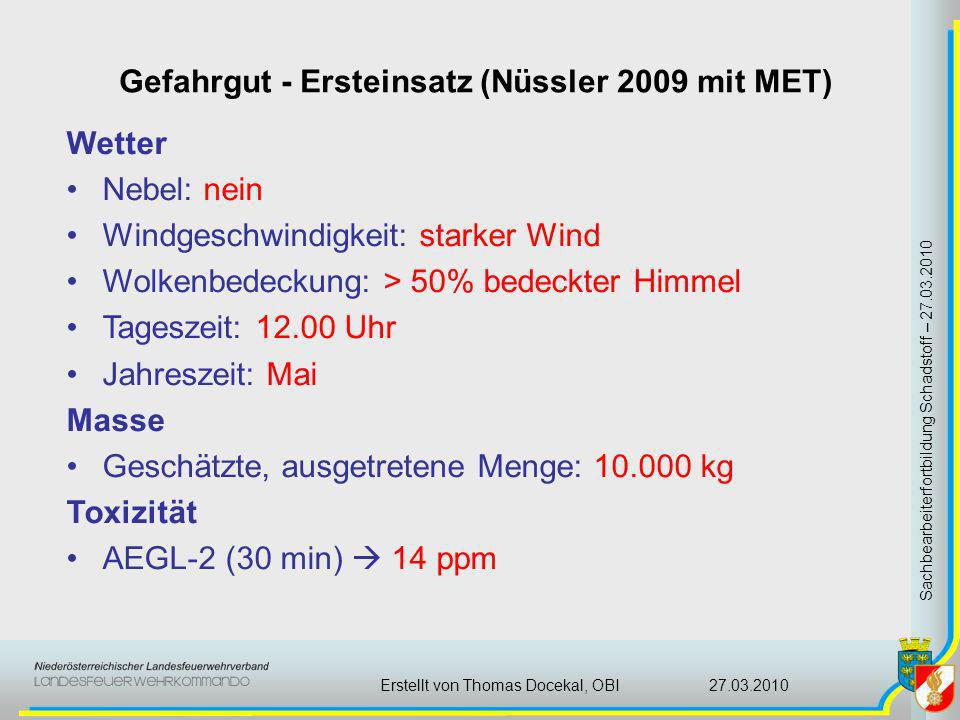

Wetter Nebel: nein Windgeschwindigkeit: starker Wind Wolkenbedeckung: > 50% bedeckter Himmel Tageszeit: Uhr Jahreszeit: Mai Masse Geschätzte, ausgetretene Menge: kg Toxizität AEGL-2 (30 min)  14 ppm Erstellt von Thomas Docekal, OBI

24 Erstellt von Thomas Docekal, OBI

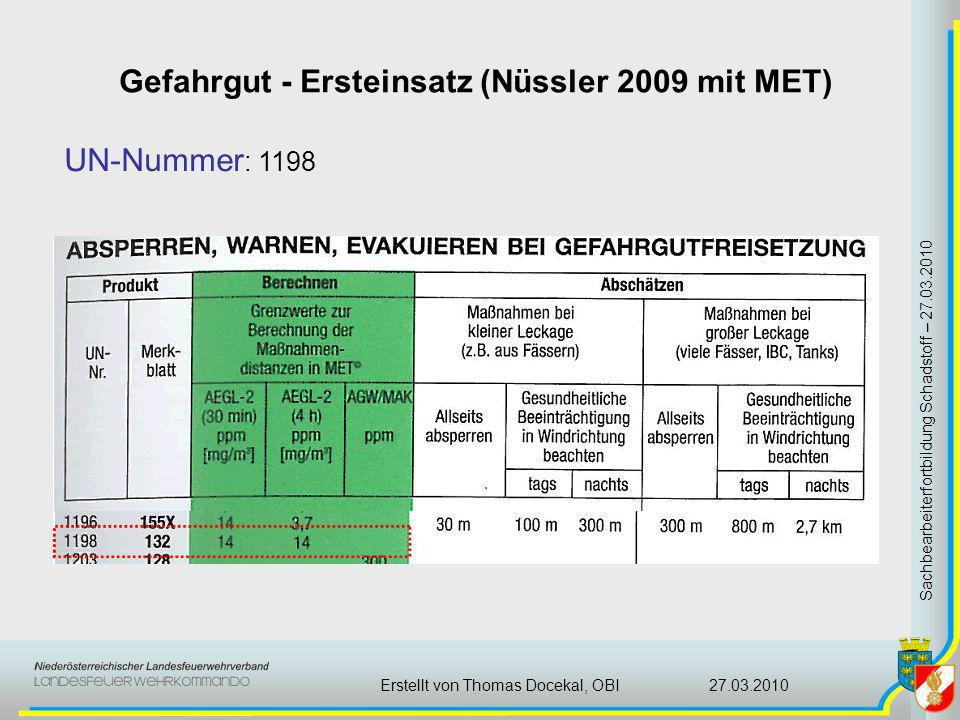

UN-Nummer: 1198 Erstellt von Thomas Docekal, OBI

25 Erstellt von Thomas Docekal, OBI
MET © Quelle: Gefahrgut-Ersteinsatz, Ausgabe 2009, Storck Verlag Hamburg Erstellt von Thomas Docekal, OBI

26 Erstellt von Thomas Docekal, OBI
Fragen? Erstellt von Thomas Docekal, OBI
