Willkommen zur Z21 Schulung

Ähnliche Präsentationen


Präsentation zum Thema: "Willkommen zur Z21 Schulung"—  Präsentation transkript:

1 Willkommen zur Z21 Schulung
Juni- Juli 2012

2 Vom Modellbahner zum Lokführer
Z 21 Digitalsystem!

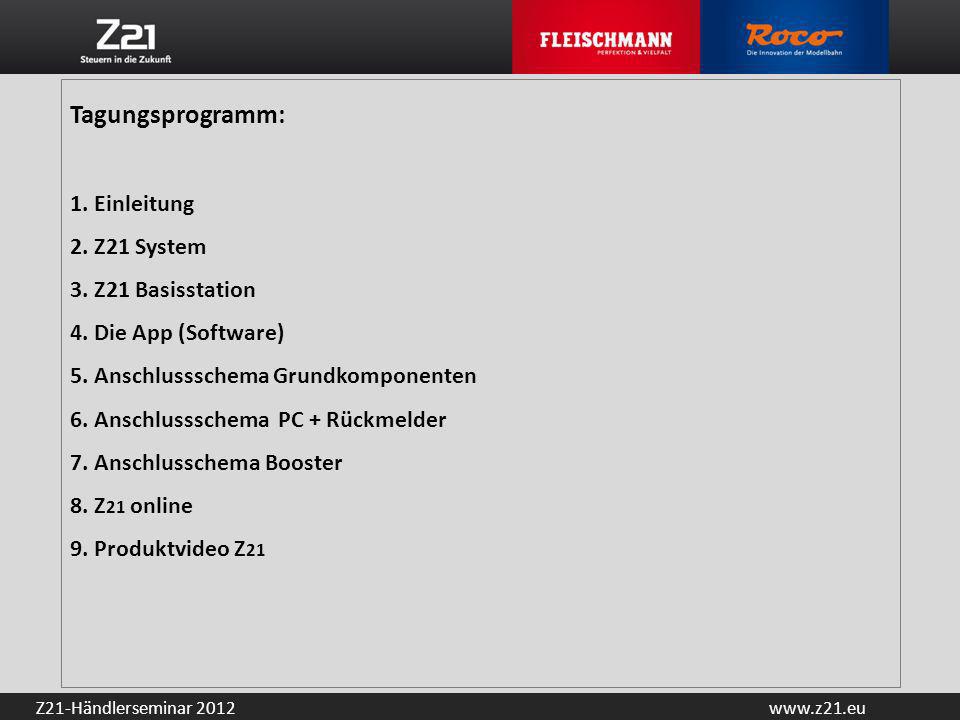

3 Tagungsprogramm:. 1. Einleitung 2. Z21 System 3. Z21 Basisstation 4
Tagungsprogramm: 1. Einleitung 2. Z21 System 3. Z21 Basisstation 4. Die App (Software) 5. Anschlussschema Grundkomponenten 6. Anschlussschema PC + Rückmelder 7. Anschlusschema Booster 8. Z21 online 9. Produktvideo Z21

4 1.Einleitung Warum neues Digitalsystem ? Datenformate
X-Bus, LocoNet-Bus, CAN-Bus Begriffserklärungen

5 Begriffserklärung Smartphone : Tablet-PC :
- iPhone (Apple) iPad (Apple) - Android-basierte Geräte - Android-basierte Geräte Samsung, Sony, HTC, Motorola, …… Samsung, Asus, Acer, Medion, …… Update : Upgrade : Aktualisierung, Fehlerbehebung Erweiterung des Leistungsumfanges der Software der Software

6 Z21 – Basisstation -Frontseite
Z21 - Gesamtpaket Z21 – Basisstation -Frontseite Z21 – Basisstation –Rückseite + 54VA-Schaltnetzteil Z21 – Router + Netzteil Basic App -Download

7 Z21 - Anschlussmöglichkeiten

8 Z21 – Basisstation ▶ Kompatibel zu allen multiMAUS Modellen und zur Lokmaus 2 ▶ Automatische Lok-Erkennung und Rückmeldung via RailCom ▶ Software- und Sound-Updates über das Smartphone/Tablet-PC ▶ Viele Schnittstellen: LAN, 3-mal X-Bus, Rückmeldung, LocoNet-, CAN- und Booster-Bus, Hauptgleis (rückmeldefähig), Programmier- und Updategleis (rückmeldefähig), Sniffer-Bus ▶ Im Lieferumfang enthalten: Z21-Digitalbasisstation, WLAN-Router, Basic-App, 54VA-Schaltnetzteil ▶ Z21-Gesamtpaket (Art.-Nr.: 10820) UVP 399,– Euro im Fachhandel

9 Technische Daten Schnittstellen:        - 1x CAN        - 1x LAN        - 3x X-Bus davon zwei Frontseitig        - 1x Rückmelder-Bus (bis zu 20 Roco Rückmelder)        - 1x LocoNet-Bus        - 1x Booster-Bus        - 1x Sniffer Eingang   - WLAN-Router vorkonfiguriert - Updatefunktion für ZIMO-Sounddecoder und ZIMO-basierten ROCO-Sounddecodern - Programmieren UND Auslesen auf dem Hauptgleis möglich - multitraktionsfähig Fahrstraßenprogrammierung Ausgänge:         1x Hauptgleis                - mit Steckklemme kontaktiert                - Spannung Digital über Software einstellbar                - Railcom fähig                - kurzschlussfest         1x Programmiergleis            - mit Steckklemme kontaktiert            - Spannung Digital Software einstellbar            - Railcom fähig           - Zimo Update- Funktionalitäten           - kurzschlussfest

10 Elektrische Eigenschaften
CAN und Rückmelder-Bus:                 Spannung                 12V                 Strom je Buchse        max. 500mA                 Summen Strom        max. 500mA         Hauptgleis:                 Spannung        12-23V                 (jedoch immer 1V unter der Eingangsspannung                  also mit dem mitgelieferten Netzteil max. 19V)                 Strom                3A  X-Bus Rückseitig und Loconet:                   Spannung                 12V                 Strom je Buchse        max. 500mA                 Summen- Strom        max. 500mA Programmiergleis:                 Spannung        12-23V                 Strom                1A 2 x X-Bus Frontseitig                         Spannung                 12V                 Strom je Buchse        max. 500mA                 Summen- Strom        max. 500mA DC-Versorgung:                 Spannung         V DC                 Stromaufnahme max. 3-4,5A Sniffer Eingang:                 Spannung        12-24V

11 Z21 – Basic App Funktionen Fahrregler Einstellungen Lokbibliothek

12 Z21 - Basic App ▶ Steuern Sie alle Loks mit DCCoder Motorola-Decoder mit Ihrem Smartphone ▶ Programmieren Sie die Digitalfunktionen Ihrer Loks ▶ Konfigurieren Sie CVs einfach und schnell über eine grafische Oberfläche ▶ Verwalten Sie Ihre komplette Lok-Bibliothek in einer einzigen Anwendung ▶ Steuern Sie Weichen, Signale und viele andere Digitalkomponenten ▶ Ab iPad1, iPhone und iPod ab iOS 4.2 und Android- Geräte ab V2.3 ▶ Ab Juli im App Store und bei Google Play

13 Z21 Führerstände Dampflok Taurus Diesellok

14 Z21 - Führerstände ▶ Nachbildungen aktueller + historischer Führerstände für höchsten Fahrspaß ▶ Legen Sie für jede Fahrt den gewünschten Schwierigkeitsgrad fest, von Anfänger bis Profi ▶ Blenden Sie eigene Hintergrundbilder und Diashows ein, für ein perfekte Atmosphäre ▶ Greifen Sie über RailCom auf aktuelle Fahrdaten aus dem Decoder zu ▶ Erste Dampf-, Diesel- und E-Lok- Führerstande ab Juli im App Store und bei Google Play ▶ Weitere Apps in Vorbereitung, zu wichtigen Neuerscheinungen und langjährigen Favoriten – bis Ende fotorealistische Führerstände verfügbar! ▶ Ab iPad 1 und Android- Tablet ab V2.3

15 Anschlussschema Grundkomponenten

16 Anschlussschema PC + Rückmelder

17 Anschlussschema Booster

18 Z21 Broschüre Top NEU

19 Alle Informationen zur neuen Digitalbasisstation Z21 online, schnell, aktuell und umfangreich.

20 Z21 Home

21 Z21 – FAQ anmelden

22 Z21 FAQ – Ihre Fragen- unsere Antworten
▶ Ständige Aktualisierung aller Ihrer Fragen und der der Endkunden. ▶ Antworten schnell , umfassend ,kompetent und auf den Punkt. z.B.: Fragen & Antworten

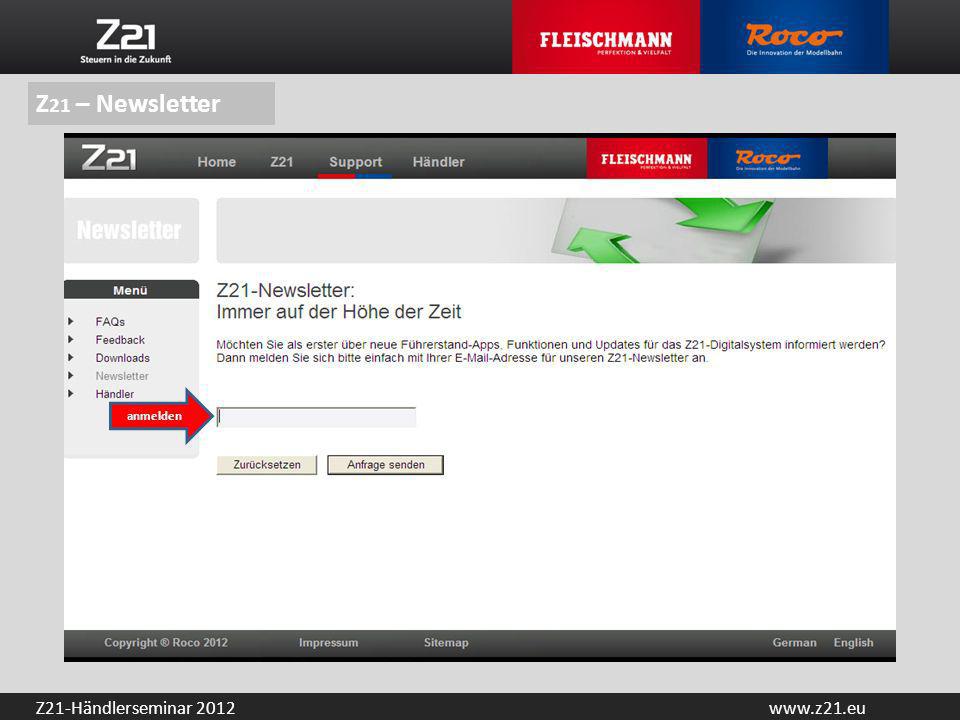

23 Z21 – Newsletter anmelden

24 Produktvideo zur Z21 Als Werbefilm zum Downloaden auf www. fleischmann
Produktvideo zur Z21 Als Werbefilm zum Downloaden auf und für Sie im Händlerportal unter https://modelleisenbahn-portal.com

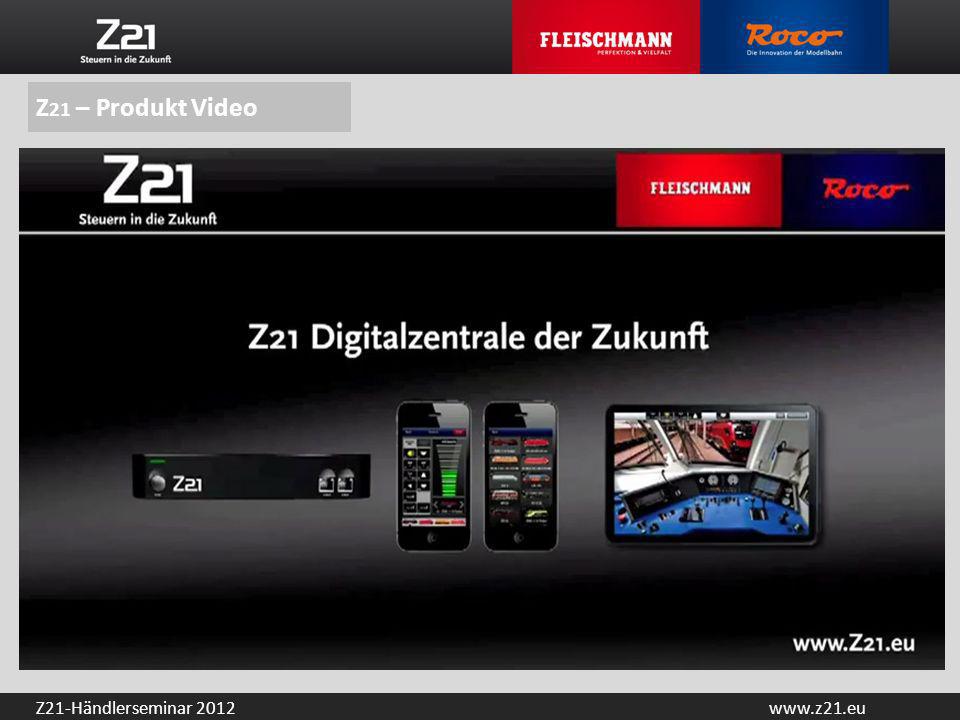

25 Z21 – Produkt Video

26 Z21 – Produkt Video

27 Z21 – Produkt Video

28 Vielen Dank für Ihre Aufmerksamkeit
Vielen Dank für Ihre Aufmerksamkeit! Wir wünschen Ihnen gute Verkaufserfolge mit dem Z21 Digitalsystem
