Ident- und Datenfunk-Systeme9430 St.Margrethen Aussendienst-Bestellerfassung in der Textilbranche mittels mobilen akkubetriebenen 2D-Code Terminals von.

Ähnliche Präsentationen


Präsentation zum Thema: "Ident- und Datenfunk-Systeme9430 St.Margrethen Aussendienst-Bestellerfassung in der Textilbranche mittels mobilen akkubetriebenen 2D-Code Terminals von."—  Präsentation transkript:

1 Ident- und Datenfunk-Systeme9430 St.Margrethen Aussendienst-Bestellerfassung in der Textilbranche mittels mobilen akkubetriebenen 2D-Code Terminals von DENSO ® TEXTIL Stammdaten müssen nicht ins mobile Gerät geladen werden, da alle Informationen im 2D-Code stehen Ausdruck eines Bestellbeleges möglich Moderne Datenübermittlung mittels Mobiltelefon via Bluetooth und GPRS auf zentralen FTP-Server

2 Ident- und Datenfunk-Systeme9430 St.Margrethen Welche Kundendaten stehen im 2D-Code? Muss-Feld: Feld-Variable:Bezeichnung:Inhalt: #NUKundennummer2- bis 11-stellig Kann-Felder: Feld-Variable:Bezeichnung:Inhalt: #NAFirmenname0- bis 21-stellig #ZUZusatzbezeichnung0- bis 18-stellig #ADAdresse0- bis 18-stellig #SASachbearbeiter0- bis 18-stellig #PLPLZ0- bis 6-stellig, numerische Zeichenfolge #OROrt0- bis 18-stellig #TETelefon-Nummer0- bis 17-stellig #FAFax-Nummer0- bis 17-stellig #EM Adresse0- bis 39-stellig #BOBonität0- bis 1-stellig, numerische Zeichenfolge #BEBestell-Nummer0- bis 18-stellig #AUAuftrags-Nummer0- bis 18-stellig

3 Ident- und Datenfunk-Systeme9430 St.Margrethen Beispiel eines Kundendaten-2D-Codes In diesem Code sind 182 Zeichen enthalten. Die Reihenfolge der Felder ist beliebig. #KU#NU #NAELCODE AG #ZUStrichcode-Technik #ADIndustriestr.27 #SAPatrik Dudler #PL9430 #ORSt.Margrethen #TE071/ #FA071/ #BO1 #BE

4 Ident- und Datenfunk-Systeme9430 St.Margrethen Welche Artikeldaten stehen im 2D-Code? Muss-Feld: Feld-Variable:Bezeichnung:Inhalt: #ARHauptteil der Artikel-Nummer0- bis 18-stellig Kann-Felder: Feld-Variable:Bezeichnung:Inhalt: #TEText0- bis 21-stellig #Gnnexistierende Grössen0- bis 18-stellig nn momentan 01 bis 08 zwingend von 01 an aufaddiert #Fnnexistierende FarbenAufbau: Siehe unten nn momentan 01 bis 08 zwingend von 01 an aufaddiert #VPVerkaufspreis8-stellig, max. 2 Nachkommastellen #EPEinkaufspreis8-stellig, max. 2 Nachkommastellen Aufbau des Feldes existierende Farben: Fnnff ff*aa aa f :Klartext der Farbe, 0- bis 18-stellig *:Trennzeichen (fehlt wenn alle Farben die gleiche Artikelnummer haben) a:Zusatzteil der Artikel-Nr., 0- bis 18-stellig

5 Ident- und Datenfunk-Systeme9430 St.Margrethen Beispiel eines Artikeldaten-2D-Codes In diesem Code sind 225 Zeichen enthalten. Die Reihenfolge der Felder ist beliebig. #LI#AR #TEChampion Pullover #G01XS#G02S#G03M#G04L#G05XL#G06XXL #G07176#G08164 #VP120.00#EP70.00 #F01hellgrau*432 #F02schwarz*433 #F03weiss*430 #F04beige*678 #F05gelb*677 #F06anthrazit*676 #F07dunkelblau*675 #F08violett*674

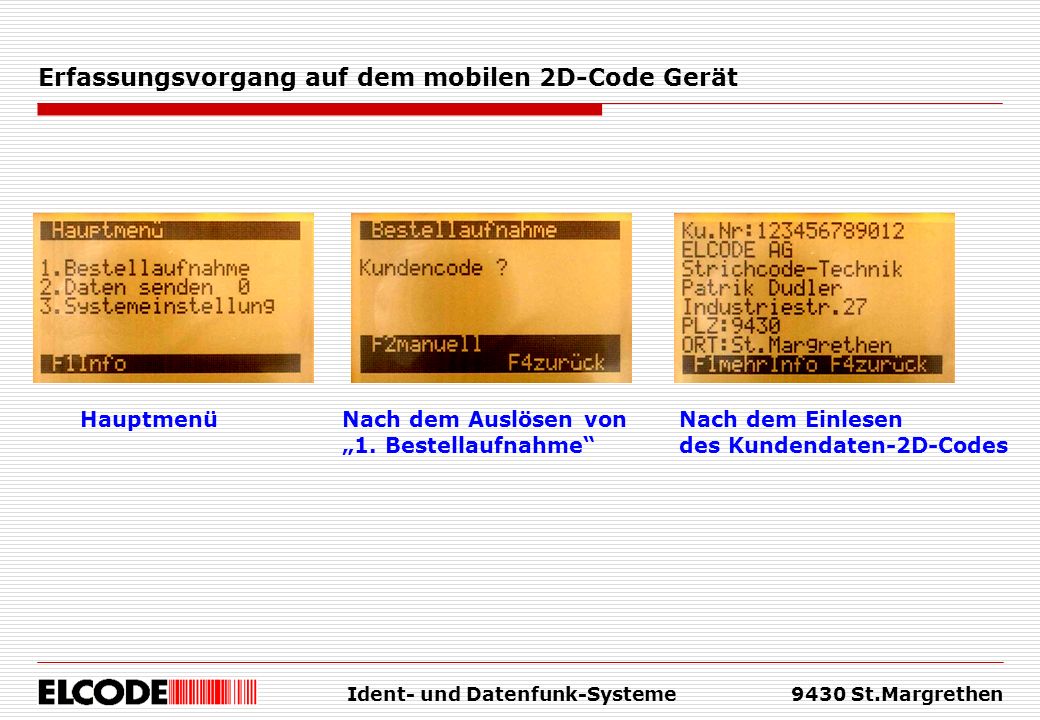

6 Ident- und Datenfunk-Systeme9430 St.Margrethen Erfassungsvorgang auf dem mobilen 2D-Code Gerät HauptmenüNach dem Auslösen von 1. Bestellaufnahme Nach dem Einlesen des Kundendaten-2D-Codes

7 Ident- und Datenfunk-Systeme9430 St.Margrethen Erfassungsvorgang auf dem mobilen 2D-Code-Gerät Nach den Kundendaten wird nach dem Liefertermin gefragt Artikeldaten- 2D-Code wird gefordert Nach dem Lesen des Artikeldaten-2D-Codes wird für jede Farbe und jede Grösse eine Mengeneingabe erwartet

8 Ident- und Datenfunk-Systeme9430 St.Margrethen Ausdruck des Bestellbeleges Optische Koppelung von Lesegerät und akkubetriebenem Drucker

9 Ident- und Datenfunk-Systeme9430 St.Margrethen Beispiel eines Bestellbeleges Nach erneutem Lesen der Artikeldaten- 2D-Codes können die Mengen mutiert und ein neuer Ausdruck ausgelöst werden.

10 Ident- und Datenfunk-Systeme9430 St.Margrethen Datenübertragung via Bluetooth und Mobiltelefon Die Daten werden über GPRS auf den zentralen FTP-Server gesendet. Ein sinnvoller Ausbau wäre das sofortige Rückmelden der Liefertermine.
