1 CityGML als Grundlage für die Indoor Positionierung mittels Range Imaging Münchner Fortbildungsseminar Geoinformationssystem Andreas Donaubauer, Tobias Kohoutek, Rainer Mautz ETH Zürich, Institut für Geodäsie und Photogrammetrie (IGP)

2 Inhalt 1.Übersicht Indoor-Positionierungssysteme 2.Unterscheidungskriterien für digitale 3D-Innenraummodelle 3.CityGML als geometrisch-semantisches Innenraummodell 4.Range Imaging als Messmethode 5.CityGML + Range Imaging als Positionierungsmethode 6.Fazit und Ausblick 2

3 Übersicht Positionierungssysteme: Messmethoden, Reichweiten und Genauigkeit

4 4 Übersicht Indoor-Positionierungssysteme: Systemkomponenten Sensor Hardware ggf. Auswerte- +/ Datenübertragungs- system Lokale Referenz- Infrastruktur Digitale Referenzdaten WLAN-Empfänger WLAN- Access-Points Koordinaten der Access-Points, Signalstärkekarte Range-Imaging- System Beispiel: WLAN- System Forschungs- thema Komponen- ten gängiger Systeme Geometrisch- semantisches Innenraummodell

5 5 Unterscheidungskriterien für digitale 3D-Innenraummodelle Art der Entstehung: Konstruktion / Aufmass* Zustand vor-/nach Fertigstellung des Gebäudes* *=CityGML Geometrische Modellierung: Constructive Solid Geometry / Boundary Representation* Semantische Modellierung: Existenz (Ja*/Nein), Detaillierungsgrad Datenformat: Computergrafik (VRML, X3D), CAAD/BIM-Welt (IFC), GIS-Welt (CityGML)* [Bildquelle: Claus Nagel et al. 2009]

6 6 CityGML als geometrisch-semantisches Innenraummodell FloorSurface lod4MultiSurface: Geometrie InteriorWallSurface lod4MultiSurface: Geometrie opening: Verweis auf Door-Objekte Door lod4MultiSurface: Geometrie address: Raumnummer etc. InteriorBuildingInstallation class: z.B = statics function/usage: z.B = column BuildingFurniture class: z.B = education, research function/usage: z.B = desk lod4ImplicitRepresenation: CAD-Zeichnung Room class: z.B = education, research function/usage: z.B = prison cell boundedBy: FloorSurface-, InteriorWallSurface-Objekte interiorFurniture: BuildingFurniture-Objekte roomInstallation: InteriorBuildingInstallation-Objekte RoomFloorSurfaceGeometrie InteriorWall Surface GeometrieDoorGeometrie InteriorBuilding Installation Geometrie Building Furniture Geometrie

7 Range Imaging als Messmethode kombinierte CMOS/CCD-Technologie parallele Aufnahme der lokalen Helligkeit und eines Distanzbildes Distanzmessung erfolgt mittel time-of-flight (TOF) Verfahren für jedes Pixel 7

8 Range Imaging als Messmethode Tiefenbild durch detektierten Phasenversatz Signalabgriff an vier Punkten zum Bestimmen von Offset, Amplitude und Phase 8 D = D max * φ/2π

9 CityGML + Range Imaging als Positionierungsmethode 1.Grobpositionierung mittels Objekterkennung und logischer Auswertung der CityGML-Datenbasis 2.Einschränkung des Suchraums für die anschliessende Feinpositionierung 3.Feinpositionierung mittels Entfernungsmessung 9

10 Ablauf bezogen auf das Datenmodell von CityGML 10 Room Building Room Building Furniture Geometrie 1) Typ und Anzahl bestimmter Möbelstück erkennen 2) Suchraum einschränken = Grobpositionierung FloorSurface Geometrie InteriorWall Surface Geometrie Door Geometrie InteriorBuilding Installation Geometrie 3) Weitere Raumbestandteile hinzu laden für Feinpositionierung

11 11 Beispielmessungen * + -

12 Fazit Range Imaging: Kinematische Messung von 3D-Koordinaten in Echtzeit Erfassung von Räumen in ihrer Lage + darin enthaltener Objekte Identifikation von Objekten kann durch maschinelles Lernen trainiert werden Grenzen: relativ kleiner eindeutiger Messbereich der Kamera, Mixed Pixels, störende Objekte, Mehrdeutigkeiten CityGML scheint aus folgenden Gründen geeignet: Geometrisch-semantisches Modell und Detaillierungsgrad sind Messmethode angemessen (keine verborgenen oder nur teilweise sichtbaren Objekte im Gegensatz zu CAAD) Kopplung von Outdoor- und Indoor-Positionierungsverfahren durch Unterstützung geodätischer Bezugssysteme 12

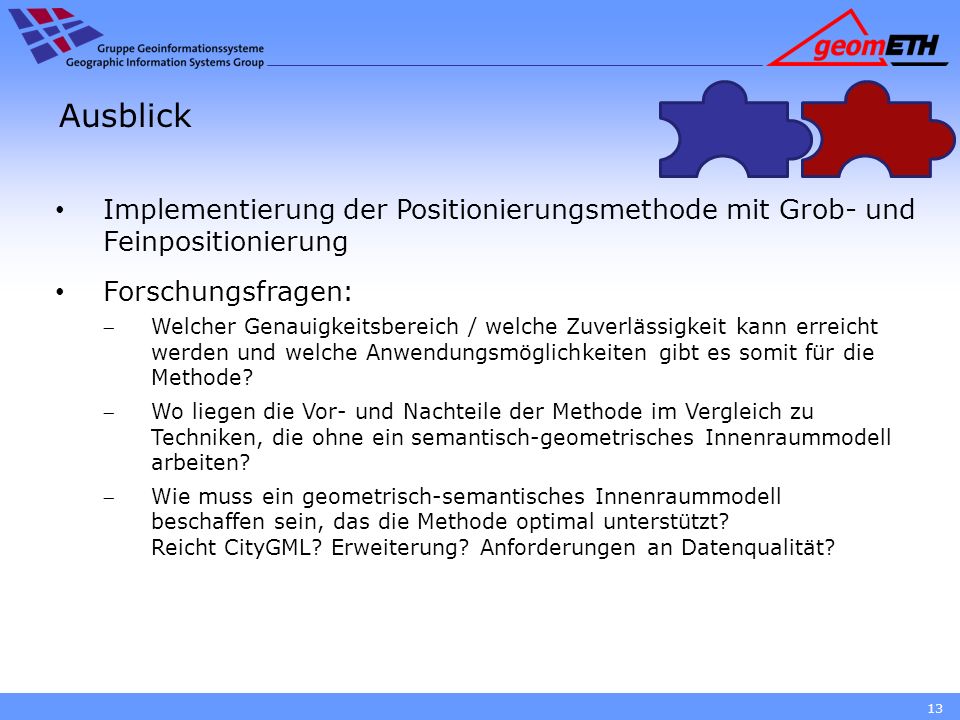

13 Ausblick Implementierung der Positionierungsmethode mit Grob- und Feinpositionierung Forschungsfragen: Welcher Genauigkeitsbereich / welche Zuverlässigkeit kann erreicht werden und welche Anwendungsmöglichkeiten gibt es somit für die Methode? Wo liegen die Vor- und Nachteile der Methode im Vergleich zu Techniken, die ohne ein semantisch-geometrisches Innenraummodell arbeiten? Wie muss ein geometrisch-semantisches Innenraummodell beschaffen sein, das die Methode optimal unterstützt? Reicht CityGML? Erweiterung? Anforderungen an Datenqualität? 13
