1 ACM ICPC Praktikum Kapitel 10: Graphalgorithmen

2 Übersicht Bäume Minimale Spannbäume Zusammenhang Kürzeste Wege Kreise Planare Graphen Netzwerkfluss und bipartites Matching

3 Bäume Ein Baum ist ein zusammen- hängender Graph, der keine Kreise enthält. Jeder Baum mit n Knoten hat also genau n-1 Kanten. Ein Baum hat oft einen ausge- zeichneten Knoten, der die Wurzel repräsentiert. Jeder Knoten mit Grad 1 im Baum heißt Blatt.

4 Bäume Gewurzelter Baum: gerichteter Baum, in dem jeder Knoten bis auf Wurzel Eingrad 1 hat. Binärer Baum: Jeder Knoten hat Ausgrad 2 oder 0. Spannbaum eines Graphen G=(V,E): Teilgraph von G, der ein Baum ist und alle Knoten von G enthält.

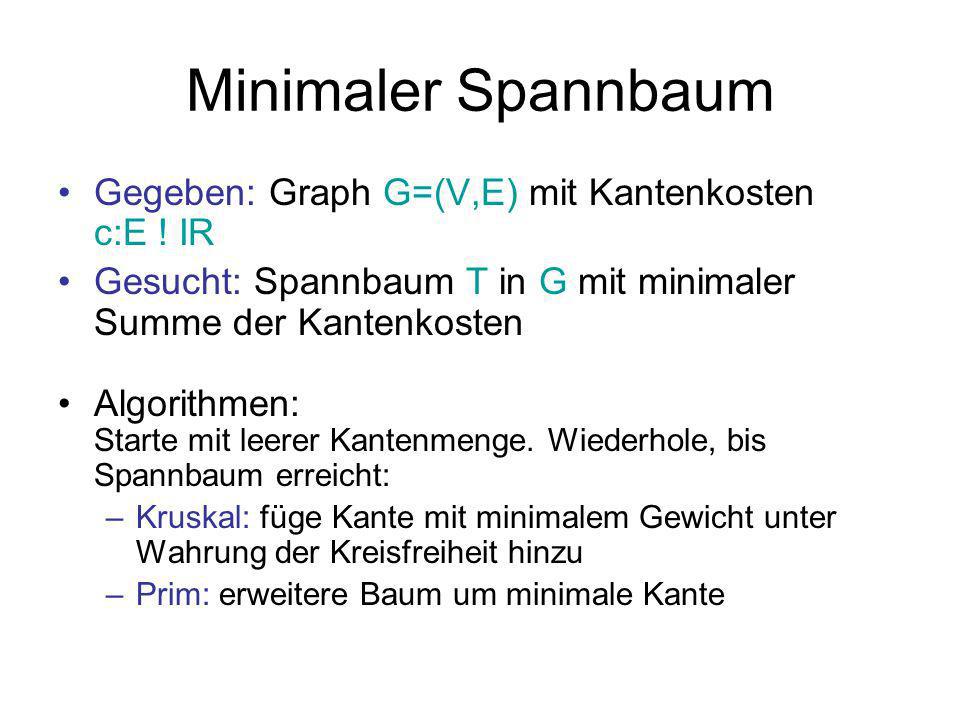

5 Minimaler Spannbaum Gegeben: Graph G=(V,E) mit Kantenkosten c:E ! IR Gesucht: Spannbaum T in G mit minimaler Summe der Kantenkosten Algorithmen: Starte mit leerer Kantenmenge. Wiederhole, bis Spannbaum erreicht: –Kruskal: füge Kante mit minimalem Gewicht unter Wahrung der Kreisfreiheit hinzu –Prim: erweitere Baum um minimale Kante

6 Prims Algorithmus 1.#defineMAXV100/* maximum number of vertices */ 2.#define MAXDEGREE50/* maximum outdegree of a vertex */ 3.typedef struct { 4.int v;/* neighboring vertex */ 5.int weight;/* edge weight */ 6.} edge; 7.typedef struct { 8.edge edges[MAXV+1][MAXDEGREE];/* adjacency info */ 9.int degree[MAXV+1];/* outdegree of each vertex */ 10.int nvertices;/* number of vertices in the graph */ 11.int nedges;/* number of edges in the graph */ 12.} graph;

7 Prims Algorithmus 1.int parent[MAXV]; /* discovery relation */ 2.prim(graph *g, int start) 3.{ 4.int i,j;/* counters */ 5.bool intree[MAXV];/* is the vertex in the tree yet? */ 6.int distance[MAXV];/* distance vertex is from start */ 7.int v;/* current vertex to process */ 8.int w;/* candidate next vertex */ 9.int weight;/* edge weight */ 10.int dist;/* best current distance from start */ 11.for (i=1; i nvertices; i++) { 12.intree[i] = FALSE; 13.distance[i] = MAXINT; 14.parent[i] = -1; 15.} 16.distance[start] = 0; 17.v = start;

8 Prims Algorithmus 1.while (intree[v] == FALSE) { 2.intree[v] = TRUE; 3.for (i=0; i degree[v]; i++) { 4.w = g->edges[v][i].v; 5.weight = g->edges[v][i].weight; 6.if ((distance[w] > weight) && (intree[w] == FALSE)) { 7.distance[w] = weight; 8.parent[w] = v; 9.} 10.} 11.v = 1; 12.dist = MAXINT; 13.for (i=1; i nvertices; i++) 14.if ((intree[i] == FALSE) && (dist > distance[i])) { 15.dist = distance[i]; 16.v = i; 17.} 18.} 19.}

9 Prims Algorithmus 1.main() 2.{ 3. graph g; 4. int i; 5. read_graph(&g,FALSE); 6. prim(&g,1); 7. printf("Out of Prim\n"); 8. for (i=1; i<=g.nvertices; i++) { 9. /*printf(" %d parent=%d\n",i,parent[i]);*/ 10. find_path(1,i,parent); 11. } 12. printf("\n"); 13.}

10 MST Probleme Maximum Spanning Tree: Maximiere Kosten eines Spannbaums. Minimum Product Spanning Tree: Minimiere Produkt der Kantenkosten (´ minimiere Summe der Logarithmen) Minimum Bottleneck Spanning Tree: Minimiere maximale Kantenkosten (MST minimiert auch max. Kantenkosten)

11 Zusammenhang Ein ungerichteter (gerichteter) Graph ist (stark) zusammenhängend, wenn es einen ungerichteten (gerichteten) Weg zwischen zwei beliebigen Knotenpaaren gibt. Jeder Graph, der auch nach Löschung eines beliebigen Knotens noch zusammenhängend ist, heißt zweifach zusammenhängend. Eine Kante, dessen Löschung den Graphen in zwei Teilgraphen zerteilt, heißt Brücke.

12 Test auf Zusammenhang Einfacher Zusammenhang: DFS, BFS Starker Zusammenhang: Finde gerichteten Kreis mittels DFS. Schrumpfe solch einen Kreis zu einem einzelnen Knoten und wiederhole, bis kein gerichteter Kreis mehr gefunden. Ergibt einzelnen Knoten: Graph start zusammenhängend. k-facher Zusammenhang: Teste, ob jedes Knotenpaar Fluss der Größe >=k hat.

13 Kürzeste Wege Gegeben: Graph G=(V,E) mit Kantenkosten c:E ! IR Weg von v nach w ist kürzester Weg, wenn Summe der Kantenkosten minimal. Single-source-shortest-path: Dijkstra Idee: arbeite ähnlich zu Prim, um einen kürzeste-Wege-Baum aufzubauen All-pairs-shortest-path: Floyd-Warshall Idee: verwende Matrixmultiplikation

14 Dijkstras Algorithmus 1.int parent[MAXV]; /* discovery relation */ 2.dijkstra(graph *g, int start)/* was prim(g,start) */ 3.{ 4.int i,j;/* counters */ 5.bool intree[MAXV];/* is the vertex in the tree yet? */ 6.int distance[MAXV];/* distance vertex is from start */ 7.int v;/* current vertex to process */ 8.int w;/* candidate next vertex */ 9.int weight;/* edge weight */ 10.int dist;/* best current distance from start */ 11.for (i=1; i nvertices; i++) { 12.intree[i] = FALSE; 13.distance[i] = MAXINT; 14.parent[i] = -1; 15.} 16.distance[start] = 0; 17.v = start;

15 Dijkstras Algorithmus 1.while (intree[v] == FALSE) { 2.intree[v] = TRUE; 3.for (i=0; i degree[v]; i++) { 4.w = g->edges[v][i].v; 5.weight = g->edges[v][i].weight; 6.if (distance[w] > (distance[v]+weight)) { 7.distance[w] = distance[v]+weight; 8.parent[w] = v; 9.} 10.} 11.v = 1; 12.dist = MAXINT; 13.for (i=1; i nvertices; i++) 14.if ((intree[i] == FALSE) && (dist > distance[i])) { 15.dist = distance[i]; 16.v = i; 17.} 18.} 19. /*for (i=1; i nvertices; i++) printf("%d %d\n",i,distance[i]);*/ 20.}

16 Dijkstras Algorithmus 1.main() 2.{ 3.graph g; 4.int i; 5.read_graph(&g,FALSE); 6.dijkstra(&g,1); 7. for (i=1; i<=g.nvertices; i++) 8. find_path(1,i,parent); 9. printf("\n"); 10.}

17 Floyd-Warshall Algorithmus #defineMAXV100/* maximum number of vertices */ #define MAXDEGREE50/* maximum outdegree of a vertex */ #define MAXINT typedef struct { int v;/* neighboring vertex */ int weight;/* edge weight */ bool in;/* is the edge "in" the solution? */ } edge; typedef struct { edge edges[MAXV][MAXDEGREE];/* adjacency info */ int degree[MAXV];/* outdegree of each vertex */ int nvertices;/* number of vertices in the graph */ int nedges;/* number of edges in the graph */ } graph; typedef struct { int weight[MAXV+1][MAXV+1]; /* adjacency/weight info */ int nvertices; /* number of vertices in the graph */ } adjacency_matrix;

18 Floyd-Warshall Algorithmus 1.initialize_adjacency_matrix(adjacency_matrix *g) 2.{ 3.int i,j;/* counters */ 4.g -> nvertices = 0; 5.for (i=1; i<=MAXV; i++) 6.for (j=1; j<=MAXV; j++) 7.g->weight[i][j] = MAXINT; 8.} 9.read_adjacency_matrix(adjacency_matrix *g, bool directed) 10.{ 11.int i;/* counter */ 12.int m;/* number of edges */ 13.int x,y,w;/* placeholder for edge and weight */ 14.initialize_adjacency_matrix(g); 15.scanf("%d %d\n",&(g->nvertices),&m); 16.for (i=1; i<=m; i++) { 17.scanf("%d %d %d\n",&x,&y,&w); 18.g->weight[x][y] = w; 19.if (directed==FALSE) g->weight[y][x] = w; 20.} 21.}

19 Floyd-Warshall Algorithmus 1.print_graph(adjacency_matrix *g) 2.{ 3.int i,j;/* counters */ 4.for (i=1; i nvertices; i++) { 5.printf("%d: ",i); 6.for (j=1; j nvertices; j++) 7.if (g->weight[i][j] < MAXINT) 8.printf(" %d",j); 9.printf("\n"); 10.} 11.} 12.print_adjacency_matrix(adjacency_matrix *g) 13.{ 14. int i,j; /* counters */ 15. for (i=1; i nvertices; i++) { 16. printf("%3d: ",i); 17. for (j=1; j nvertices; j++) 18. printf(" %3d",g->weight[i][j]); 19. printf("\n"); 20. } }

20 Floyd-Warshall Algorithmus 1.floyd(adjacency_matrix *g) 2.{ 3.int i,j;/* dimension counters */ 4.int k;/* intermediate vertex counter */ 5.int through_k;/* distance through vertex k */ 6.for (k=1; k nvertices; k++) 7.for (i=1; i nvertices; i++) 8.for (j=1; j nvertices; j++) { 9.through_k = g->weight[i][k]+g->weight[k][j]; 10.if (through_k weight[i][j]) 11.g->weight[i][j] = through_k; 12.} 13.}

21 Floyd-Warshall Algorithmus 1.main() 2.{ 3.adjacency_matrix g; 4.read_adjacency_matrix(&g,FALSE); 5.print_graph(&g); 6.floyd(&g); 7.print_adjacency_matrix(&g); 8.}

22 Kreise Alle Graphen, die keine Bäume sind, enthalten Kreise. Eulerkreis: Kreis, der jede Kante genau einmal durchläuft. Hamiltonscher Kreis: Kreis, der jeden Knoten genau einmal durchläuft.

23 Eulerkreis Eulerkreis im ungerichteten Graphen: Existiert, wenn alle Knoten geraden Grad haben. Algorithmus: Beginne bei beliebigem Knoten, erweitere Kreis um beliebige Kante, bis wieder am Ausgangspunkt. Wiederholung ergibt kantendisjunkte Kreise, die beliebige verschmolzen werden können. Eulerkreis im gerichteten Graphen: Existiert, falls für jeden Knoten der Eingrad gleich dem Ausgrad ist. Dann wie oben.

24 Hamiltonscher Kreis NP-vollständiges Problem, d.h. es gibt aller Voraussicht nach keinen Polynomialzeitalgorithmus dafür. Backtracking (mittels Durchlauf aller möglichen Knotenpermutationen) kann verwendet werden, falls Graph genügend klein ist.

25 Planare Graphen Ein Graph ist planar, falls die Knoten und Kanten so in 2D-Raum eingebettet werden können, dass es keine Kantenüberschneidungen gibt. Ein Baum ist ein planarer Graph. Sei n Anzahl Knoten, m Anzahl Kanten und f Anzahl Facetten, dann gilt n-m+f=2. Jeder planare Graph erfüllt m <= 3n-6. Ein Graph ist planar genau dann, wenn er keinen K 3,3 oder K 5 als Graphminor enthält.

26 Netzwerkfluss Gegeben: gerichteter Graph G=(V,E) mit Kantenkapazitäten c:E ! IR + und Quell-Ziel-Paar (s,t) Gesucht: Fluss f:E ! IR + mit maximalem Flusswert von s nach t. Fluss f ist legal, falls – (u,v) f(u,v) = (v,w) f(v,w) für alle v 2 V n {s,t} –f(e) <= c(e) für alle e 2 E Flusswert von f ist (s,w) f(s,w) - (u,s) f(u,s)

27 Netzwerkfluss O.B.d.A. sei G ein einfacher gerichteter Graph, ansonsten Transformation: Residuales Netzwerk von f: G=(V,E) mit c:E ! IR +, wobei c(u,v)=c(u,v)-f(u,v) falls (u,v) 2 E, c(u,v) = f(v,u) falls (v,u) 2 E, und sonst c(u,v) = 0. neu

28 Netzwerkfluss Augmentierender Pfad p=(v 1,…,v k ) in G: Pfad mit positiven Kantenkosten Residuale Kapazität von p: c p = min i c(v i,v i+1 ) Neuer Fluss f =f+p: f(u,v) = f(u,v)+c p falls (u,v) 2 p und f(u,v) = f(u,v)-c p falls (v,u) 2 p Es gilt: Flusswert von f > Flusswert von f und f maximal, kein augm. Pfad in G

29 Ford-Fulkerson Algorithmus 1.#defineMAXV100/* maximum number of vertices */ 2.#define MAXDEGREE50/* maximum outdegree of a vertex */ 3.typedef struct { 4.int v;/* neighboring vertex */ 5.int capacity;/* capacity of edge */ 6.int flow;/* flow through edge */ 7.int residual;/* residual capacity of edge */ 8.} edge; 9.typedef struct { 10.edge edges[MAXV][MAXDEGREE];/* adjacency info */ 11.int degree[MAXV];/* outdegree of each vertex */ 12.int nvertices;/* number of vertices in the graph */ 13.int nedges;/* number of edges in the graph */ 14.} flow_graph;

30 Ford-Fulkerson Algorithmus 1.main() 2.{ 3.flow_graph g;/* graph to analyze */ 4.int source, sink;/* source and sink vertices */ 5.int flow;/* total flow */ 6.int i;/* counter */ 7.scanf("%d %d",&source,&sink); 8.read_flow_graph(&g,TRUE); 9.netflow(&g,source,sink); 10.print_flow_graph(&g); 11.flow = 0; 12.for (i=0; i

31 Ford-Fulkerson Algorithmus 1.initialize_graph(g) 2.flow_graph *g;/* graph to initialize */ 3.{ 4.int i;/* counter */ 5.g -> nvertices = 0; 6.g -> nedges = 0; 7.for (i=0; i degree[i] = 0; 8.} 9.read_flow_graph(g,directed) 10.flow_graph *g;/* graph to initialize */ 11.bool directed;/* is this graph directed? */ 12.{ 13.int i;/* counter */ 14.int m;/* number of edges */ 15.int x,y,w;/* placeholder for edge and weight */ 16.initialize_graph(g); 17.scanf("%d %d\n",&(g->nvertices),&m); 18.for (i=1; i<=m; i++) { 19.scanf("%d %d %d\n",&x,&y,&w); 20.insert_flow_edge(g,x,y,directed,w); 21.} 22.}

32 Ford-Fulkerson Algorithmus 1.insert_flow_edge(flow_graph *g, int x, int y, bool directed, int w) 2.{ 3.if (g->degree[x] > MAXDEGREE) 4.printf("Warning: insertion(%d,%d) exceeds degree bound\n",x,y); 5.g->edges[x][g->degree[x]].v = y; 6.g->edges[x][g->degree[x]].capacity = w; 7.g->edges[x][g->degree[x]].flow = 0; 8.g->edges[x][g->degree[x]].residual = w; 9.g->degree[x] ++; 10.if (directed == FALSE) 11.insert_flow_edge(g,y,x,TRUE,w); 12.else 13.g->nedges ++; 14.}

33 Ford-Fulkerson Algorithmus 1.edge *find_edge(flow_graph *g, int x, int y) 2.{ 3.int i;/* counter */ 4.for (i=0; i degree[x]; i++) 5.if (g->edges[x][i].v == y) 6.return( &g->edges[x][i] ); 7.return(NULL); 8.} 9.add_residual_edges(flow_graph *g) 10.{ 11.int i,j;/* counters */ 12.for (i=1; i nvertices; i++) 13.for (j=0; j degree[i]; j++) 14.if (find_edge(g,g->edges[i][j].v,i) == NULL) 15.insert_flow_edge(g,g->edges[i][j].v,i,TRUE,0); 16.}

34 Ford-Fulkerson Algorithmus 1.print_flow_graph(flow_graph *g) 2.{ 3.int i,j;/* counters */ 4.for (i=1; i nvertices; i++) { 5.printf("%d: ",i); 6.for (j=0; j degree[i]; j++) 7.printf(" %d(%d,%d,%d)",g->edges[i][j].v, 8.g->edges[i][j].capacity, 9.g->edges[i][j].flow, 10.g->edges[i][j].residual); 11.printf("\n"); 12.} 13.} 14.bool processed[MAXV];/* which vertices have been processed */ 15.bool discovered[MAXV]; /* which vertices have been found */ 16.int parent[MAXV];/* discovery relation */ 17.bool finished = FALSE; /* if true, cut off search immediately */

35 Ford-Fulkerson Algorithmus 1.initialize_search(g) 2.flow_graph *g;/* graph to traverse */ 3.{ 4. int i; /* counter */ 5. for (i=1; i nvertices; i++) { 6. processed[i] = FALSE; 7. discovered[i] = FALSE; 8. parent[i] = -1; 9. } 10.}

36 Ford-Fulkerson Algorithmus 1.bfs(flow_graph *g, int start) 2.{ 3.queue q;/* queue of vertices to visit */ 4.int v;/* current vertex */ 5.int i;/* counter */ 6.init_queue(&q); 7.enqueue(&q,start); 8.discovered[start] = TRUE; 9.while (empty(&q) == FALSE) { 10.v = dequeue(&q); 11.process_vertex(v); 12.processed[v] = TRUE; 13.for (i=0; i degree[v]; i++) 14. if (valid_edge(g->edges[v][i]) == TRUE) { 15.if (discovered[g->edges[v][i].v] == FALSE) { 16.enqueue(&q,g->edges[v][i].v); 17.discovered[g->edges[v][i].v] = TRUE; 18.parent[g->edges[v][i].v] = v; 19.} 20.if (processed[g->edges[v][i].v] == FALSE) 21.process_edge(v,g->edges[v][i].v); 22. } 23.} 24.}

37 Ford-Fulkerson Algorithmus 1.bool valid_edge(edge e) 2.{ 3.if (e.residual > 0) return (TRUE); 4.else return(FALSE); 5.} 6.process_vertex(v) 7.int v; /* vertex to process */ 8.{ 9.} 10.process_edge(x,y) 11.int x,y; /* edge to process */ 12.{ 13.}

38 Ford-Fulkerson Algorithmus 1.find_path(start,end,parents) 2.int start;/* first vertex on path */ 3.int end;/* last vertex on path */ 4.int parents[];/* array of parent pointers */ 5.{ 6.if ((start == end) || (end == -1)) 7.printf("\n%d",start); 8.else { 9.find_path(start,parents[end],parents); 10.printf(" %d",end); 11.} 12.} 13.int path_volume(flow_graph *g, int start, int end, int parents[]) 14.{ 15.edge *e;/* edge in question */ 16.edge *find_edge(); 17.if (parents[end] == -1) return(0) 18.e = find_edge(g,parents[end],end); 19.if (start == parents[end]) 20.return(e->residual); 21.else 22.return( min(path_volume(g,start,parents[end],parents), e->residual) ); 23.}

39 Ford-Fulkerson Algorithmus 1.augment_path(flow_graph *g, int start, int end, int parents[], int volume) 2.{ 3.edge *e;/* edge in question */ 4.edge *find_edge(); 5.if (start == end) return; 6.e = find_edge(g,parents[end],end); 7.e->flow += volume; 8.e->residual -= volume; e = find_edge(g,end,parents[end]); 11.e->residual += volume; 12.augment_path(g,start,parents[end],parents,volume); 13.}

40 Ford-Fulkerson Algorithmus 1.netflow(flow_graph *g, int source, int sink) 2.{ 3.int volume;/* weight of the augmenting path */ 4.add_residual_edges(g); 5.initialize_search(g); 6.bfs(g,source); 7.volume = path_volume(g, source, sink, parent); 8.while (volume > 0) { 9.augment_path(g,source,sink,parent,volume); 10.initialize_search(g); 11.bfs(g,source); 12.volume = path_volume(g, source, sink, parent); 13.} 14.}

41 Anwendungen Maximum Matching in bipartiten Graphen. Gegeben: Graph G=(V,E) Matching: Teilmenge E ½ E, so dass jeder Knoten max. Grad 1 hat. G bipartit genau dann, wenn zweifärbbar (d.h. zwei Farben reichen, Knoten so zu färben, dass keine zwei adjazenten Knoten dieselbe Farbe haben)
