Speicherung und Kühlung geladener Teilchen Vortrag von Kai Schatto 16.05.2006.

Ähnliche Präsentationen


Präsentation zum Thema: "Speicherung und Kühlung geladener Teilchen Vortrag von Kai Schatto 16.05.2006."—  Präsentation transkript:

1 Speicherung und Kühlung geladener Teilchen Vortrag von Kai Schatto

2 Inhalt Speicherung Paulfalle Penningfalle Kühlung Kühlmethoden Experimente Zusammenfassung

3 Warum Speichern ? präzise Messung von Teilcheneigenschaften Lokalisierung auf sehr kleinem Raum Manipulation möglich z.B. Kühlung lange Speicherzeiten seltene Prozesse beobachtbar Quantencomputer

4 Grundlagen Radiale Kraft: EM-Felder oder Licht Speicherung in einem Potentialminimum harmonische Oszillation Kühlung zur Verringerung der Amplitude

5 Problem Potentialminimum in 3 Dimensionen benötigt Nur mit Elektrostatischen Feldern nicht möglich! Kein Feld im Inneren

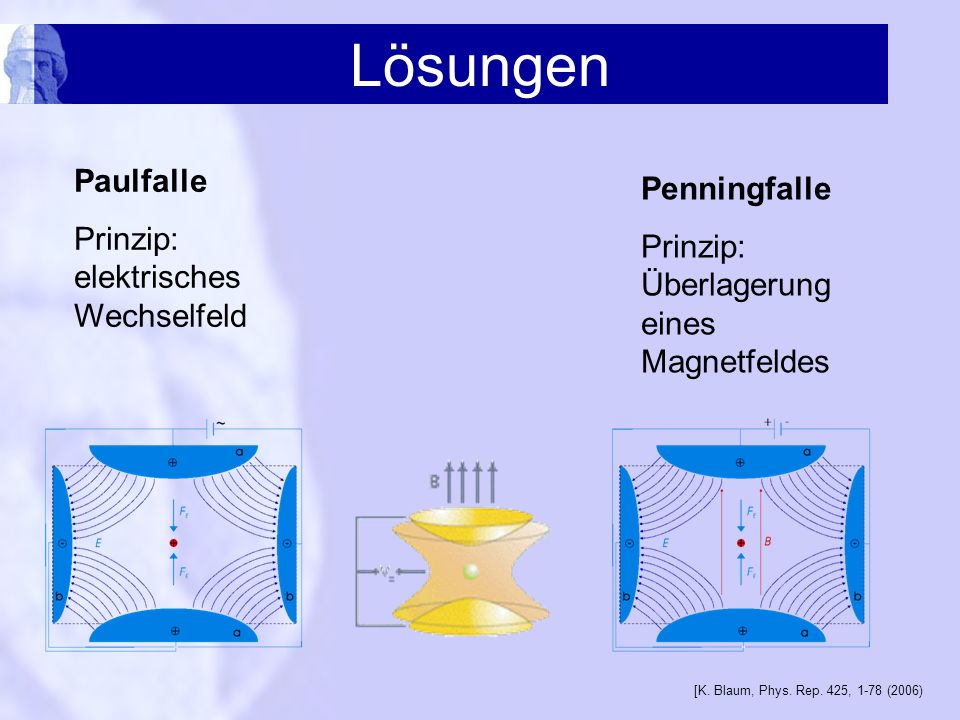

6 Lösungen Paulfalle Prinzip: elektrisches Wechselfeld Penningfalle Prinzip: Überlagerung eines Magnetfeldes [K. Blaum, Phys. Rep. 425, 1-78 (2006)

7 Die Paulfalle Auch Quadrupol-Ionenfalle Entwickelt von Wolfgang Paul ( ) in den 1950er Jahren Physik-Nobelpreis 1989 [www.nobelprize.org]

8 Die Paulfalle Elektrisches Wechselfeld erzeugt ein statisches Pseudopotential

9 Das Potential

10 Bewegungsgleichungen Spezialfälle der Mathieu- DGL: Lösung mittels adiabatischer Nährung Lösungen wird durch einen charakteristischen Exponenten β bestimmt nur für reelle und nicht ganzzahlige Werte ist die Lösung beschränkt

11 Bewegung des Teilchens Aus dem gemittelten statischen Pseudopotential, können die Bewegungsgl. abgeleitet werden. Mikrobewegung: getriebene Schwingung mit fester Phasenbeziehung zum Führungsfeld Makrobewegungen: freie Schwingungen der Ionen in dem zeitlich gemittelten Potential

12 Bewegung des Teilchens Mikro und MakrobewegungTrajektorie

13 Die Penningfalle Idee vom holländischen Physiker Frans Michel Penning in den 1930er Jahren

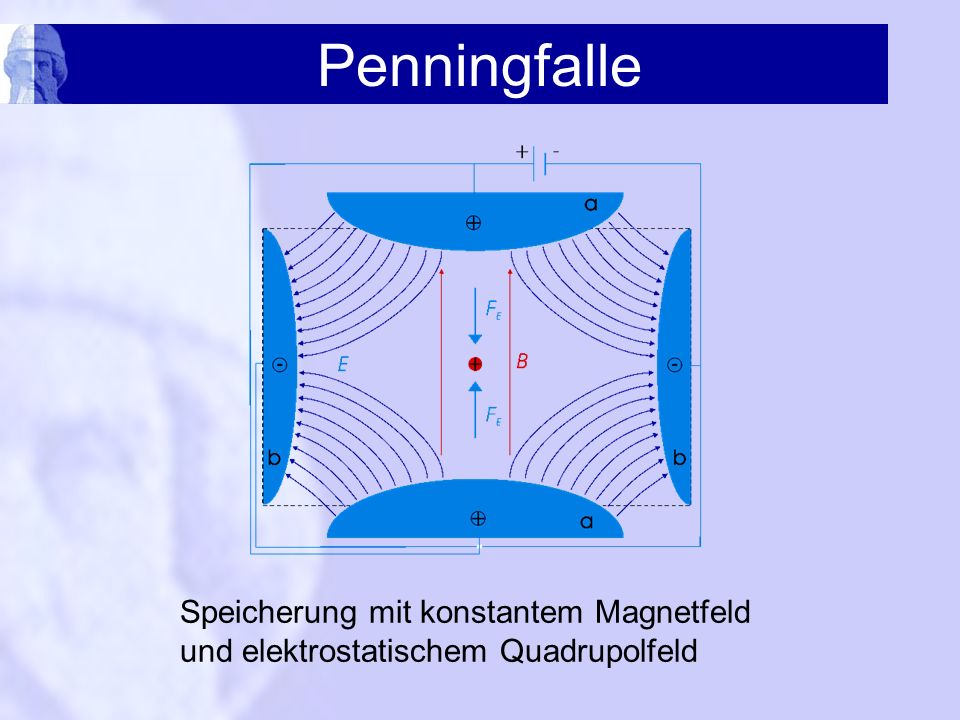

14 Penningfalle Speicherung mit konstantem Magnetfeld und elektrostatischem Quadrupolfeld

15 Bewegungsgleichungen mz = qE z mr = q(E r + r × B) Lösung ist Überlagerung von 3 unabhängigen Schwingungen...

16 Bewegung Teilchen in der Penningfalle

17 Vorteile der Penningfalle nur statische elektrische und magnetische Felder keine Mikrobewegung und damit verbundene Aufheizung durch die dynamischen Felder Penningfalle kann bei gleicher Fallenstärke grösser gebaut werden weniger Wechselwirkung mit Oberflächenpotenzialen, die zu Aufheizungen und Dekohärenz führt

18 Inhalt Speicherung Paulfalle Penningfalle Kühlung Kühlmethoden Experimente Zusammenfassung

19 Warum Kühlen? Verringerung der Emittanz leichterer Strahltransport kleinere Einflüsse durch Feldinhomogenitäten Bessere Intensität kleinere Schwingungsamplituden Dopplereffekt verringert

20 Kühlmethoden Puffergaskühlen Widerstandkühlen Elektronenkühlen Verdampfungskühlen Laserkühlung Sympathische Kühlung

21 Puffergaskühlung Abkühlung durch Stöße mit einem Kalten Gas Endtemperatur = Temperatur des Kühlgases Auf alle Teilchen anwendbar

22 Elektronenkühlen Prinzip: - dem Ionenstrahl wird ein paralleler Elektronenstrahl überlagert - Ionengeschwindigkeit passt sich immer mehr an die Elektronengeschwindigkeit an energiescharfer Ionenstrahl mit sehr geringer Divergenz

23 Verdampfungskühlen Aus der nach der Maxwell-Boltzmann-Verteilung beschriebenen Temperaturverteilung werden die heißen Teilchen entfernt

24 Laserkühlung Hänsch und Schawlow 1975: Abbremsen der Teilchen durch Impulsübertrag

25 Laserkühlung

26 Probleme bei Laserkühlung 1.Anpassung der Frequenz an das sich abkühlende Gas 2.Vielfalt der möglichen Übergänge; LK nicht auf Moleküle anwendbar Lösungen: 1.Periodisch frequenzveränderbare Laser oder Anpassung der Anregungsfrequenz mittels räumlichem Magnetfeldgradient (Zeeman-Effekt) 2.Sympathische Kühlung

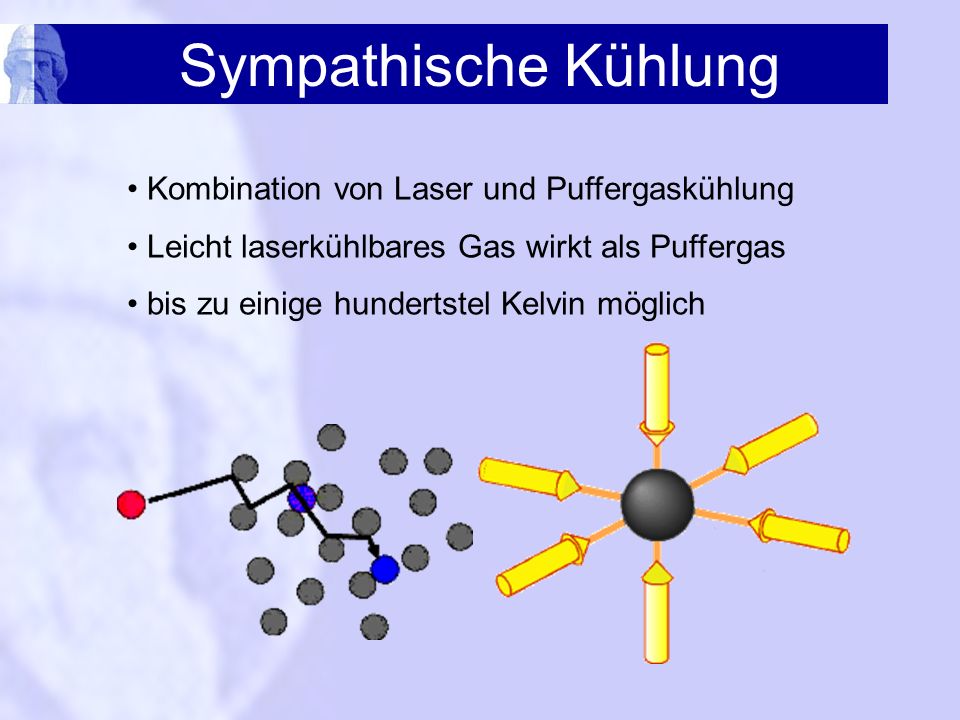

27 Sympathische Kühlung Kombination von Laser und Puffergaskühlung Leicht laserkühlbares Gas wirkt als Puffergas bis zu einige hundertstel Kelvin möglich

28 Inhalt Speicherung Paulfalle Penningfalle Kühlung Kühlmethoden Experimente Zusammenfassung

29 Experimente Untersuchung von Antimaterie g-Faktor (z.B. Proton, hochgeladene Ionen) –Test der QED Präzisionsmassenmessung –Radionuklide Kernstruktur Astrophysik –Stabile Ionen Neudefinition kg Fundamentale Konstanten Laserspektroskopie –Lebensdauermessung –Isotopieverschiebung

30 ISOLTRAP [K. Blaum, Phys. Rep. 425, 1-78 (2006)

31 ISOLTRAP Ablauf: Nukiderzeugung Isotopenseparation durch ISOLDE Abbremsen und Pulsen in linearer Paulfalle Isobarentrennung und Kühlung in der ersten Penningfalle Präzisionsmessung in der 2. Penningfalle Ermitteln der Zyklotronfrequenz durch Flugzeitmethode

32 ISOLTRAP Erzeugung der Nuklide durch Beschuss von schweren Atomen (Uran, Blei) mit hochenergetischen Teilchen

33 Flugzeitmethode 1.Anregung mit Hochfrequenz in der Nähe der Zyklotronfrequenz 2.Bei Resonanz Umwandlung von Zyklotronradius in Magnetronradius 3. Anwachsen der Umlauffrequenz und damit der Energie des Ions

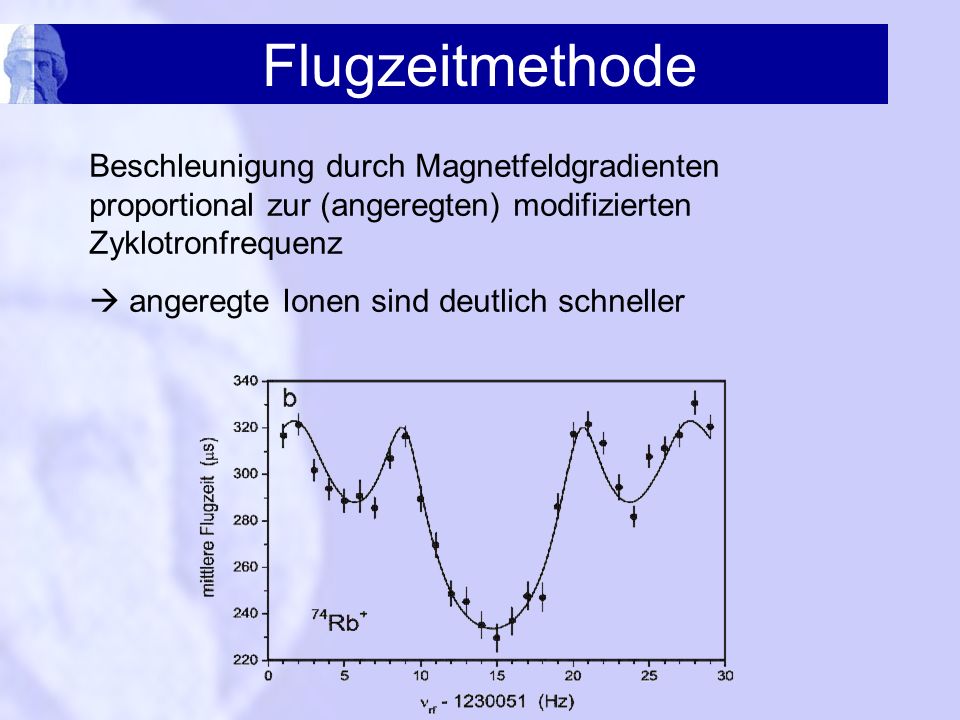

34 Flugzeitmethode Beschleunigung durch Magnetfeldgradienten proportional zur (angeregten) modifizierten Zyklotronfrequenz angeregte Ionen sind deutlich schneller

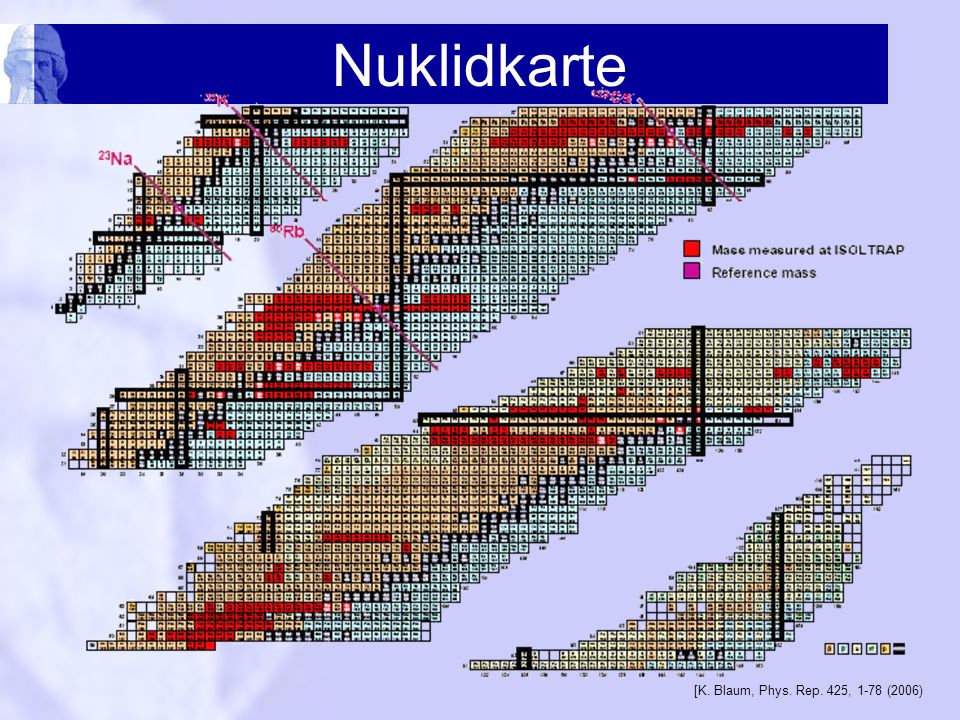

35 Nuklidkarte [K. Blaum, Phys. Rep. 425, 1-78 (2006)

36 Kohlenstoff als Referenz kein Fehler in den Referenzmassen, da u über Kohlenstoff definiert durch Einsatz von Kohlenstoffcluster Referenzmassen über die gesamte Nuklidkarte (max. Abstand 6u)

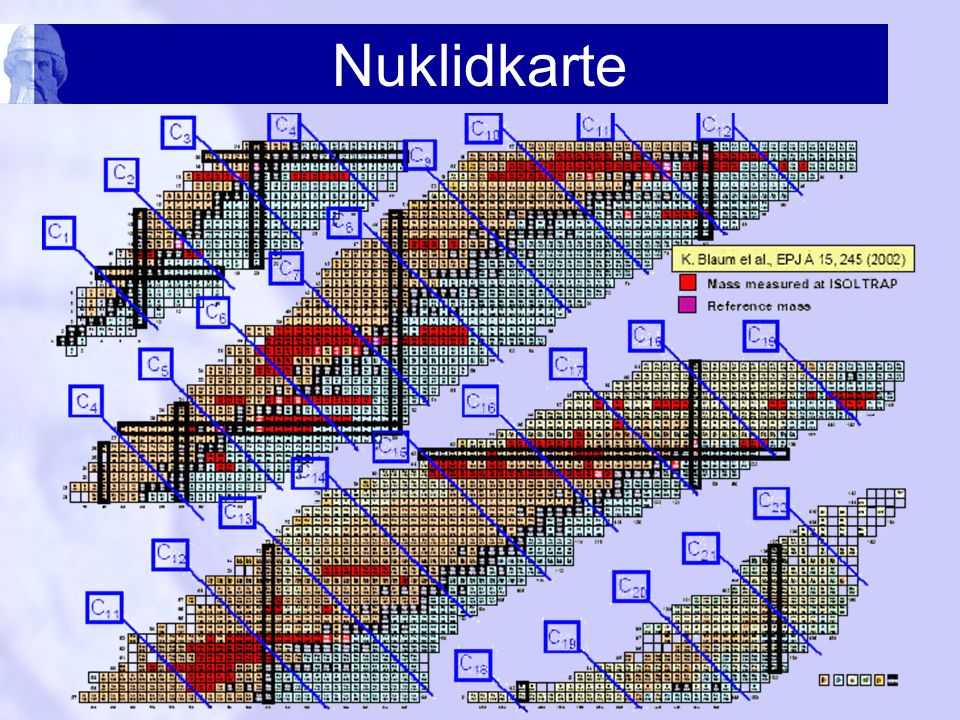

37 Nuklidkarte

38 ISOLTRAP

39 Anwendung in der Astrophysik Erklärung der Entstehung der Elemente im Universum Dazu müssen die Nuklidmassen sehr genau bekannt sein

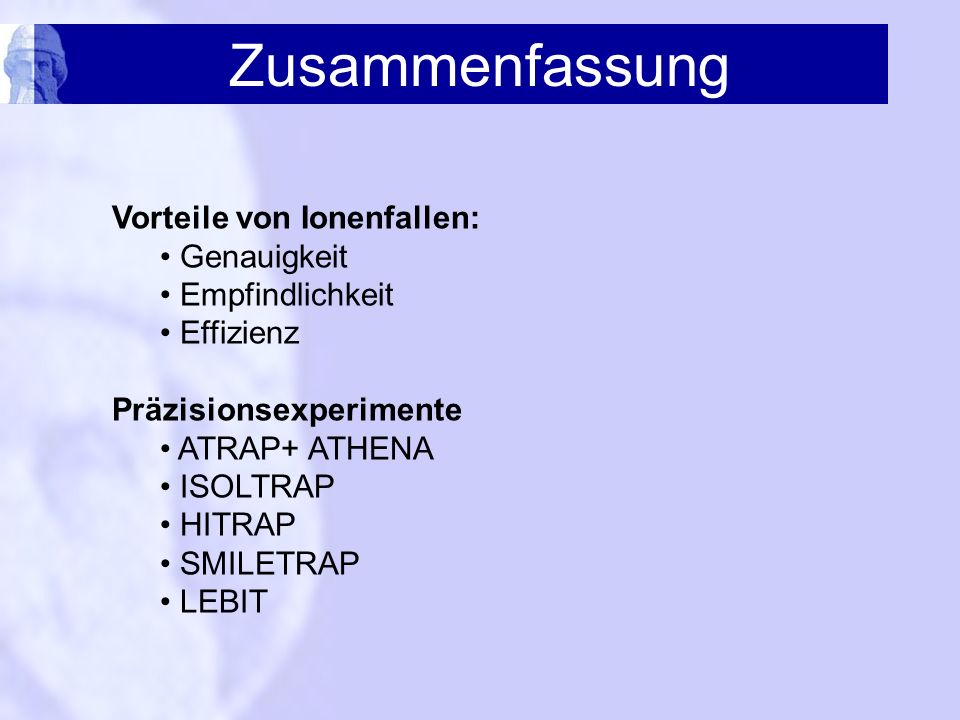

40 Zusammenfassung Vorteile von Ionenfallen: Genauigkeit Empfindlichkeit Effizienz Präzisionsexperimente ATRAP+ ATHENA ISOLTRAP HITRAP SMILETRAP LEBIT
