1 Programmiermethodik SS2007 © 2007 Albert Zündorf, University of Kassel 1 6. Story Driven Modeling Gliederung: 1. Einführung 2. Objektdiagramme zur Analyse von Beispielen 3. Klassendiagramme in Java implementieren 4. Methodenentwurf 5. Test-First Prinzip 6. Story Driven Modeling m Modellierung von Verhalten / graphische Programmierung 7. Zusammenfassung

2 Programmiermethodik SS2007 © 2007 Albert Zündorf, University of Kassel 2 Programmentwurf: 1. Beispiel auf Anwendungsebene anschauen 2. Beispiel in Objektdiagrammen / Story Boards modellieren 3. Klassendiagramm ableiten / erweitern / implementieren 4. Test bauen 5. "Dreisprung": 1. generellen Kontrollfluss auf Anwendungsebene skizzieren 2. generelles Verhalten auf Objektebene skizzieren 3. allgemeines Verhalten programmieren 6. programmiertes Verhalten an Ausgangsbeispiel testen 7. programmiertes Verhalten an alternativen Beispielen testen

3 Programmiermethodik SS2007 © 2007 Albert Zündorf, University of Kassel 3 Teil 1: Kontrollfluss mit Activity Diagrammen Beispielsituation Programm z1 :Machine

4 Programmiermethodik SS2007 © 2007 Albert Zündorf, University of Kassel 4 Kontrollfluss: Kommandos / Methodenaufrufe Beispielsituation Programm z2 :Machine

5 Programmiermethodik SS2007 © 2007 Albert Zündorf, University of Kassel 5 Kontrollfluss: Sequenz Beispielsituation Programm z3 :Machine

6 Programmiermethodik SS2007 © 2007 Albert Zündorf, University of Kassel 6 Kontrollfluss: Fallunterscheidung Beispielsituation Programm z4 :Machine

7 Programmiermethodik SS2007 © 2007 Albert Zündorf, University of Kassel 7 Kontrollfluss: Fallunterscheidung Beispielsituation Programm z4 :Machine

8 Programmiermethodik SS2007 © 2007 Albert Zündorf, University of Kassel 8 Kontrollfluss: Zählschleife Beispielsituation Programm z5 :Machine

9 Programmiermethodik SS2007 © 2007 Albert Zündorf, University of Kassel 9 Kontrollfluss: Zählschleife Beispielsituation Programm z5 :Machine

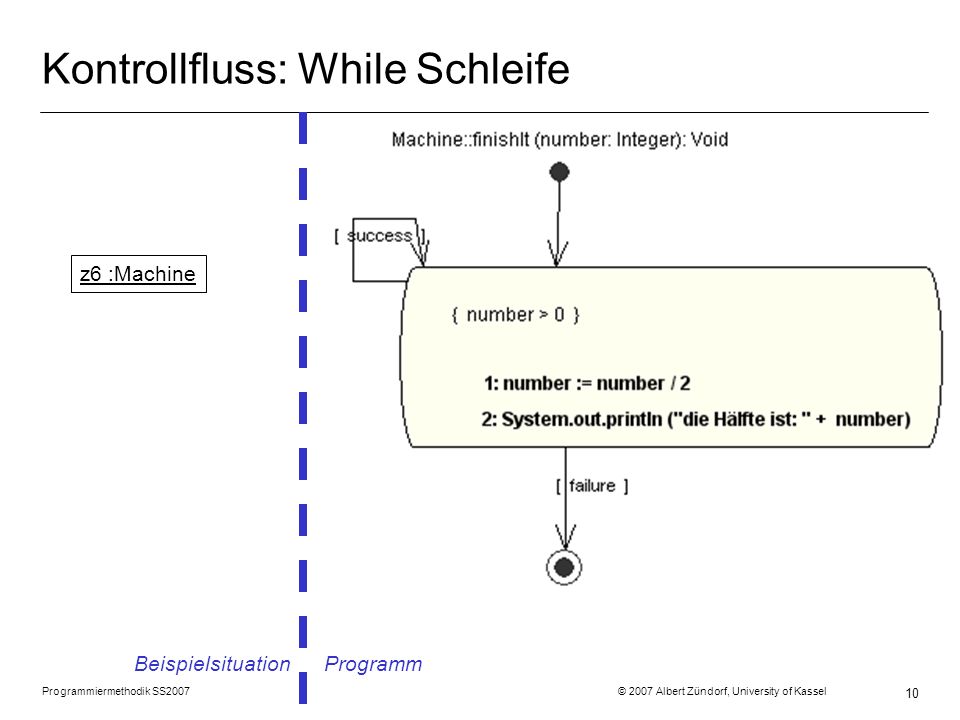

10 Programmiermethodik SS2007 © 2007 Albert Zündorf, University of Kassel 10 Kontrollfluss: While Schleife Beispielsituation Programm z6 :Machine

11 Programmiermethodik SS2007 © 2007 Albert Zündorf, University of Kassel 11 Teil 2: Operationen auf Objektstrukturen

12 Programmiermethodik SS2007 © 2007 Albert Zündorf, University of Kassel 12 Kanten lesen r2 :Room costs = 2 r5 :Room costs = 10 r11 :Room costs = 9 r8 :Room costs = 8 r12 costs = 7 r13 :Room costs = 6 p2 :Person name = "Prinz" geld = 99 d3 :Door i1 :Item d11 :Door d10 :Door d9 :Door d7 :Door in i2 :Item i5 :Item i6 :Item i3 :Item i4 :Item in

13 Programmiermethodik SS2007 © 2007 Albert Zündorf, University of Kassel 13 Attribute lesen r2 :Room costs = 2 r5 :Room costs = 10 r11 :Room costs = 9 r8 :Room costs = 8 r12 costs = 7 r13 :Room costs = 6 p2 :Person name = "Prinz" geld = 99 d3 :Door i1 :Item d11 :Door d10 :Door d9 :Door d7 :Door in i2 :Item i5 :Item i6 :Item i3 :Item i4 :Item in

14 Programmiermethodik SS2007 © 2007 Albert Zündorf, University of Kassel 14 temporäre Werte notieren r2 :Room costs = 2 r5 :Room costs = 10 r11 :Room costs = 9 r8 :Room costs = 8 r12 costs = 7 r13 :Room costs = 6 p2 :Person name = "Prinz" geld = 99 d3 :Door i1 :Item d11 :Door d10 :Door d9 :Door d7 :Door in i2 :Item i5 :Item i6 :Item i3 :Item i4 :Item in

15 Programmiermethodik SS2007 © 2007 Albert Zündorf, University of Kassel 15 Nachrichten verschicken r2 :Room costs = 2 r5 :Room costs = 10 r11 :Room costs = 9 r8 :Room costs = 8 r12 costs = 7 r13 :Room costs = 6 p2 :Person name = "Prinz" geld = 99 d3 :Door i1 :Item d11 :Door d10 :Door d9 :Door d7 :Door in i2 :Item i5 :Item i6 :Item i3 :Item i4 :Item in

16 Programmiermethodik SS2007 © 2007 Albert Zündorf, University of Kassel 16 Antworten zurückschicken r2 :Room costs = 2 r5 :Room costs = 10 r11 :Room costs = 9 r8 :Room costs = 8 r12 costs = 7 r13 :Room costs = 6 p2 :Person name = "Prinz" geld = 99 d3 :Door i1 :Item d11 :Door d10 :Door d9 :Door d7 :Door in i2 :Item i5 :Item i6 :Item i3 :Item i4 :Item in

17 Programmiermethodik SS2007 © 2007 Albert Zündorf, University of Kassel 17 Attribute schreiben r2 :Room costs = 2 r5 :Room costs = 10 r11 :Room costs = 9 r8 :Room costs = 8 r12 costs = 7 r13 :Room costs = 6 p2 :Person name = "Prinz" geld = 99 d3 :Door i1 :Item d11 :Door d10 :Door d9 :Door d7 :Door in i2 :Item i5 :Item i6 :Item i3 :Item i4 :Item in

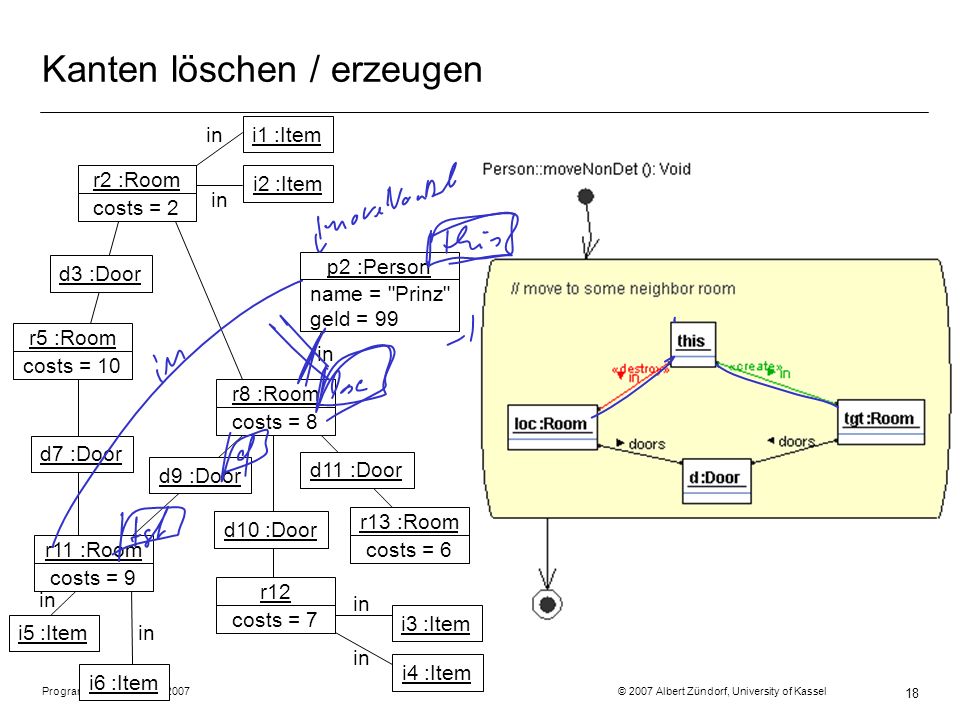

18 Programmiermethodik SS2007 © 2007 Albert Zündorf, University of Kassel 18 Kanten löschen / erzeugen r2 :Room costs = 2 r5 :Room costs = 10 r11 :Room costs = 9 r8 :Room costs = 8 r12 costs = 7 r13 :Room costs = 6 p2 :Person name = "Prinz" geld = 99 d3 :Door i1 :Item d11 :Door d10 :Door d9 :Door d7 :Door in i2 :Item i5 :Item i6 :Item i3 :Item i4 :Item in

19 Programmiermethodik SS2007 © 2007 Albert Zündorf, University of Kassel 19 Objekte löschen / erzeugen r2 :Room costs = 2 r5 :Room costs = 10 r11 :Room costs = 9 r8 :Room costs = 8 r12 costs = 7 r13 :Room costs = 6 p2 :Person name = "Prinz" geld = 99 d3 :Door i1 :Item d11 :Door d10 :Door d9 :Door d7 :Door in i2 :Item i5 :Item i6 :Item i3 :Item i4 :Item in

20 Programmiermethodik SS2007 © 2007 Albert Zündorf, University of Kassel 20 Objekte löschen / erzeugen r2 :Room costs = 2 r5 :Room costs = 10 r11 :Room costs = 9 r8 :Room costs = 8 r12 costs = 7 r13 :Room costs = 6 p2 :Person name = "Prinz" geld = 99 d3 :Door i1 :Item d11 :Door d10 :Door d9 :Door d7 :Door in i2 :Item i5 :Item i6 :Item i3 :Item i4 :Item in

21 Programmiermethodik SS2007 © 2007 Albert Zündorf, University of Kassel 21 Rule Syntax: Overview

22 Programmiermethodik SS2007 © 2007 Albert Zündorf, University of Kassel 22 Kontrollstrukturen: Sequenz r2 :Room costs = 2 r5 :Room costs = 10 r11 :Room costs = 9 r8 :Room costs = 8 r12 costs = 7 r13 :Room costs = 6 p2 :Person name = "Prinz" geld = 99 d3 :Door i1 :Item d11 :Door d10 :Door d9 :Door d7 :Door in i2 :Item i5 :Item i6 :Item i3 :Item i4 :Item in

23 Programmiermethodik SS2007 © 2007 Albert Zündorf, University of Kassel 23 Fallunterscheidungen: r2 :Room costs = 2 r5 :Room costs = 10 r11 :Room costs = 9 r8 :Room costs = 8 r12 costs = 7 r13 :Room costs = 6 p2 :Person name = "Prinz" geld = 99 d3 :Door i1 :Item d11 :Door d10 :Door d9 :Door d7 :Door in i2 :Item i5 :Item i6 :Item i3 :Item i4 :Item in

24 Programmiermethodik SS2007 © 2007 Albert Zündorf, University of Kassel 24 Fallunterscheidung implizit: r2 :Room costs = 2 r5 :Room costs = 10 r11 :Room costs = 9 r8 :Room costs = 8 r12 costs = 7 r13 :Room costs = 6 p2 :Person name = "Prinz" geld = 99 d3 :Door i1 :Item d11 :Door d10 :Door d9 :Door d7 :Door in i2 :Item i5 :Item i6 :Item i3 :Item i4 :Item in

25 Programmiermethodik SS2007 © 2007 Albert Zündorf, University of Kassel 25 Zählschleifen: r2 :Room costs = 2 r5 :Room costs = 10 r11 :Room costs = 9 r8 :Room costs = 8 r12 costs = 7 r13 :Room costs = 6 p2 :Person name = "Prinz" geld = 99 d3 :Door i1 :Item d11 :Door d10 :Door d9 :Door d7 :Door in i2 :Item i5 :Item i6 :Item i3 :Item i4 :Item in

26 Programmiermethodik SS2007 © 2007 Albert Zündorf, University of Kassel 26 Zählschleifen: r2 :Room costs = 2 r5 :Room costs = 10 r11 :Room costs = 9 r8 :Room costs = 8 r12 costs = 7 r13 :Room costs = 6 p2 :Person name = "Prinz" geld = 99 d3 :Door i1 :Item d11 :Door d10 :Door d9 :Door d7 :Door in i2 :Item i5 :Item i6 :Item i3 :Item i4 :Item in

27 Programmiermethodik SS2007 © 2007 Albert Zündorf, University of Kassel 27 Zählschleifen: r2 :Room costs = 2 r5 :Room costs = 10 r11 :Room costs = 9 r8 :Room costs = 8 r12 costs = 7 r13 :Room costs = 6 p2 :Person name = "Prinz" geld = 99 d3 :Door i1 :Item d11 :Door d10 :Door d9 :Door d7 :Door in i2 :Item i5 :Item i6 :Item i3 :Item i4 :Item in

28 Programmiermethodik SS2007 © 2007 Albert Zündorf, University of Kassel 28 Alle Matches: r2 :Room costs = 2 r5 :Room costs = 10 r11 :Room costs = 9 r8 :Room costs = 8 r12 costs = 7 r13 :Room costs = 6 p2 :Person name = "Prinz" geld = 99 d3 :Door i1 :Item d11 :Door d10 :Door d9 :Door d7 :Door in i2 :Item i5 :Item i6 :Item i3 :Item i4 :Item in

29 Programmiermethodik SS2007 © 2007 Albert Zündorf, University of Kassel 29 The FAMous Fujaba Abstract Machine (Teil 1) Der Befehlssatz: m in den Objekten werden Kommandos / Nachrichten von vergesslichen Object Guys abgearbeitet m Object Guys schlafen normaler weise m beim Aufwachen wird die Umgebung vom Nebel des Vergessens verschleiert m Object Guys sehen nicht was die anderen tun m Jeder Object Guy hat eigenen Namensraums m Object Guy hat Handlungsanweisungen für jedes mögliche Komando m Immer ein Object Guy pro Nachricht Object Guy kann: m Kanten lesen und lokale Namen für Nachbarn vergeben m Attribute lesen und prüfen m temporäre Werte notieren m Berechnungen durchführen m Nachrichten verschicken (wartet (untätig) auf Antwort) m Antworten zurückschicken (und wieder einschlafen) m Attribute schreiben m Kanten löschen / erzeugen m Objekte löschen / erzeugen
