Fachgebiet Software Engineering Übersicht © 22.01.2014 Albert Zündorf, Kassel University Compilerbau und Reverse Engineering m Vorlesung im Wintersemester 2008/09 m Prof. Albert Zündorf m Betreuer: Johannes Spohr, et. al. m Fachgebiet für Software Engineering
2
Fachgebiet Software Engineering Übersicht © 22.01.2014 Albert Zündorf, Kassel University Organisatorisches Umfang: 4 SWS teils Vorlesungen teils Übungen Übungsbetreuung: Johannes Spohr Ort und Zeit: Freitag 14:00 - 17:00 Raum 1340 Beginn: Freitag, den 17.10.2007 Prüfung: Projektarbeit / Hausaufgaben jeder einzeln wird nur einmal im Jahr angeboten Folienskript, Unterlagen, Aufgabenstellungen: http://www.se.eecs.uni-kassel.de/se meist einen Tag in voraus.
3
Fachgebiet Software Engineering Übersicht © 22.01.2014 Albert Zündorf, Kassel University Inhalte und Lernziele: m Lesen und Verarbeiten strukturierter Texte m Daten m Programme m Rekursiverabstiegscompiler m Compilercompiler m Codegenerierung m Codecompletion m Codeanalyse m Refactorings m …
4
Fachgebiet Software Engineering Übersicht © 22.01.2014 Albert Zündorf, Kassel University Literatur m http://compilers.iecc.com/crenshaw/ m Compilerbau, 2 Tle., Tl.1 von Alfred V. Aho, Ravi Sethi, und Jeffrey D. Ullman von Oldenbourg (Taschenbuch - Dezember 1999)Preis:EUR 34,80 Compilerbau, 2 Tle., Tl.1
5
Fachgebiet Software Engineering Übersicht © 22.01.2014 Albert Zündorf, Kassel University Scanning
6
Fachgebiet Software Engineering Übersicht © 22.01.2014 Albert Zündorf, Kassel University Scanning
7
Fachgebiet Software Engineering Übersicht © 22.01.2014 Albert Zündorf, Kassel University Code Generation m Registermaschinen m Maschinencode / Assembler m Stackmaschinen m BCEL
8
Fachgebiet Software Engineering Übersicht © 22.01.2014 Albert Zündorf, Kassel University Registermaschinen ALU OPCode Decoder AdderMultiplier LogicOpsStoreOps JumpOps PC ACU FP R1..8 Memory 01001110010001010100010000101 Address Decoder
9
Fachgebiet Software Engineering Übersicht © 22.01.2014 Albert Zündorf, Kassel University OPCode Decoder Adder Addierbefehl 11001100 & =0 &
10
Fachgebiet Software Engineering Übersicht © 22.01.2014 Albert Zündorf, Kassel University Maschinencode Registermaschine m Arithmetisch, Logisch, Speicher, Sprung, … m OpCode plus 1 oder 2 Operanden m Rechenbefehle nur auf Registern m Speicherbefehle: Memory Register
11
Fachgebiet Software Engineering Übersicht © 22.01.2014 Albert Zündorf, Kassel University Stackmaschinen ALU OPCode Decoder AdderMultiplier LogicOpsStoreOps JumpOps PC ACU FP R1..8 Memory 01001110010001010100010000101 Address Decoder Stack
12
Fachgebiet Software Engineering Übersicht © 22.01.2014 Albert Zündorf, Kassel University Maschinencode Stackmaschine m Arithmetisch, Logisch, Speicher, Sprung, … m OpCode plus 1 oder 2 Operanden m Rechenbefehle auf Stack m Speicherbefehle: Memory Stack m load 0, load 8, add, store 12
13
Fachgebiet Software Engineering Übersicht © 22.01.2014 Albert Zündorf, Kassel University Java Byte Code für eine Klasse http://jakarta.apache.org/bcel/manual.html
14
Fachgebiet Software Engineering Übersicht © 22.01.2014 Albert Zündorf, Kassel University BCELifier m Beispiel in Java schreiben m Compilieren m mit BCELifier "Creator" Klasse generien m anschauen
15
Fachgebiet Software Engineering Übersicht © 22.01.2014 Albert Zündorf, Kassel University if
16
Fachgebiet Software Engineering Übersicht © 22.01.2014 Albert Zündorf, Kassel University
17
while
18
Fachgebiet Software Engineering Übersicht © 22.01.2014 Albert Zündorf, Kassel University funcDecl pi() { 3.1415927 } pi()
19
Fachgebiet Software Engineering Übersicht © 22.01.2014 Albert Zündorf, Kassel University Scopes
20
Fachgebiet Software Engineering Übersicht © 22.01.2014 Albert Zündorf, Kassel University Procedure Call Stack
21
Fachgebiet Software Engineering Übersicht © 22.01.2014 Albert Zündorf, Kassel University
22
Tabellengesteuertes Parsen Beispielgrammatik: E ::= T ['+' T]*E ::= T E' E' ::= + T E' | T ::= F ['*' F]*T ::= F T' T' ::= * F T' | F ::= n | '(' E ')'
23
Fachgebiet Software Engineering Übersicht © 22.01.2014 Albert Zündorf, Kassel University Parsertabelle +*()n$ EE::=TE' E'E'::=+TE' E'::= TT::=FT' T' T'::= T'::=*FT' T'::= FF::=(E)F::=n
24
Fachgebiet Software Engineering Übersicht © 22.01.2014 Albert Zündorf, Kassel University Algorithmus while Stack nicht leer if top == currentToken pop nextToken() else rule := M[top, currentToken] pop push (lhs(rule)) print rule
25
Fachgebiet Software Engineering Übersicht © 22.01.2014 Albert Zündorf, Kassel University Ablauf: StackEingabeAusgabe $n + n * n $
26
Fachgebiet Software Engineering Übersicht © 22.01.2014 Albert Zündorf, Kassel University Ablauf: StackEingabeAusgabe
27
Fachgebiet Software Engineering Übersicht © 22.01.2014 Albert Zündorf, Kassel University Konstruktion: First und Follow First ( ) Menge aller Terminale mit denen beginnen kann First (a) {a} X ::= First ( X ) += X ::= A B C D First ( X ) += First ( A ) if ( First (A) ) First ( X ) += First (B) …
28
Fachgebiet Software Engineering Übersicht © 22.01.2014 Albert Zündorf, Kassel University Konstruktion: First und Follow E ::= T E'First (E) = {} E' ::= + T E' | First (E') = {} T ::= F T'First (T) = {} T' ::= * F T' | First (T') = {} F ::= n | '(' E ')'First (F) = {}
29

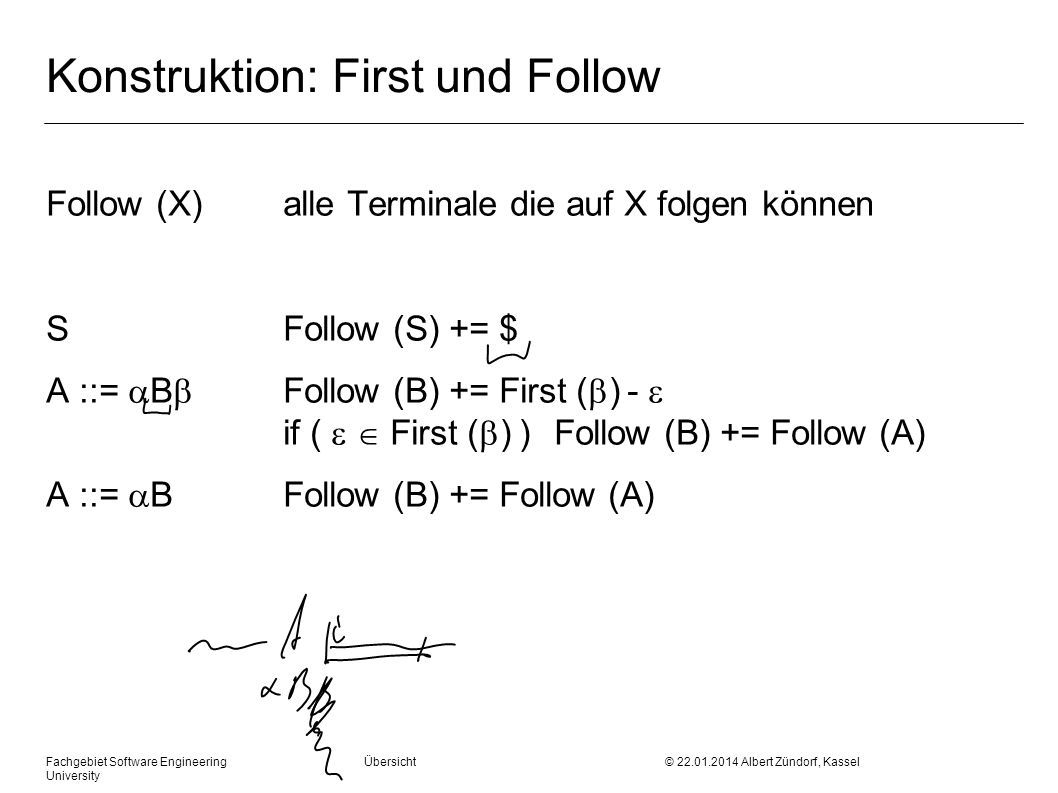

Fachgebiet Software Engineering Übersicht © 22.01.2014 Albert Zündorf, Kassel University Konstruktion: First und Follow Follow (X)alle Terminale die auf X folgen können SFollow (S) += $ A ::= B Follow (B) += First ( ) - if ( First ( ) ) Follow (B) += Follow (A) A ::= BFollow (B) += Follow (A)
30
Fachgebiet Software Engineering Übersicht © 22.01.2014 Albert Zündorf, Kassel University Konstruktion: First und Follow E ::= T E' Follow (E) = {} E' ::= + T E' | Follow (E') = {} T ::= F T' Follow (T) = {} T' ::= * F T' | Follow (T') = {} F ::= n | '(' E ')' Follow (F) = {}
31
Fachgebiet Software Engineering Übersicht © 22.01.2014 Albert Zündorf, Kassel University Tabellenkonstruktion for_all A ::= for_all a First ( ) M[A,a] += A ::= if First ( ) for_all b Follow (A) M[A,b] += A ::= if $ Follow (A) M[A,$] += A ::=
32
Fachgebiet Software Engineering Übersicht © 22.01.2014 Albert Zündorf, Kassel University Tabellenkonstruktion E ::= T E' E' ::= + T E' | T ::= F T' T' ::= * F T' | F ::= n | '(' E ')' +*()n$ E E' T T' F
33
Fachgebiet Software Engineering Übersicht © 22.01.2014 Albert Zündorf, Kassel University Compiler Compiler: Antlr V3
34
Fachgebiet Software Engineering Übersicht © 22.01.2014 Albert Zündorf, Kassel University Model Driven XXX
35
Fachgebiet Software Engineering Übersicht © 22.01.2014 Albert Zündorf, Kassel University
