1 Vortrag zum Praktikum Extreme Programming Thema: AspectJ – Eine Aspektorientierte Programmiersprache Von: Sven Bartel Hinweis: Die Folien basieren auf.

Ähnliche Präsentationen


Präsentation zum Thema: "1 Vortrag zum Praktikum Extreme Programming Thema: AspectJ – Eine Aspektorientierte Programmiersprache Von: Sven Bartel Hinweis: Die Folien basieren auf."—  Präsentation transkript:

1 1 Vortrag zum Praktikum Extreme Programming Thema: AspectJ – Eine Aspektorientierte Programmiersprache Von: Sven Bartel Hinweis: Die Folien basieren auf Folien der Vorlesung Aspect-Oriented Software Development 2004 (Dr. Günter Kniesel u.M.)

2 2 AspectJ – Eine Aspektorientierte Programmiersprache Überblick 1. Motivation 2.Aspektorientierte Programmierung 3.Eine beispielorientierte Einführung in AspectJ 3.1 Beispiel: ein Editor für Figuren 3.2 Joinpoints 3.3 Pointcuts 3.4 Advice 3.5 Aspekt 4. Details zu AspectJ 4.1 Wildcards 4.2 Der Parameter-Mechanismus 4.3 Anwendung: Bedingungen für Methoden 4.4 Inter-type Declarations 5.Zusammenfassung 6.Übungsaufgabe

3 3 AspectJ – Eine Aspektorientierte Programmiersprache 1. Motivation Grenzen der Objektorientierung: Dekomposition führt nicht immer zur nahtlosen Kapselung von Verhaltensweisen - Beispiele für solche Verhaltensweisen: o Tracing o Logging

4 4 AspectJ – Eine Aspektorientierte Programmiersprache Schlechte Modularität (1) Beispiel: Logging in org.apache.tomcat Quelle: aspectj.org Webseite Code auf viele Klassen verteilt Logging ist nicht modularisiert – Logging ist ein crosscutting concern - Weitere Beispiele: Sicherheit, Debugging, Synchronisation, Transaktionen,… 1. Motivation

5 5 AspectJ – Eine Aspektorientierte Programmiersprache1. Motivation Schlechte Modularität (2) Begriffsbildung Scattering: Code eines bestimmten Concern ist über verschiedene Teile des Programms verteilt Tangling: Code in einem bestimmten Teil adressiert verschiedene Concerns Folgen Redundanz schwer nachzuvollziehender Code Probleme bei Änderungen

6 6 AspectJ – Eine Aspektorientierte Programmiersprache 2. Aspektorientierte Programmierung (AOP) realisiert cross-cutting concerns als first-class Elemente extrahiert cross-cutting concerns von der ursprünglichen Objekt-Struktur - realisiert diese in einer zusätzlich geschaffenen Dimension - dabei verwendete Struktur: textuell, genannt Aspekt ursprüngliche Objekt-Struktur

7 7 AspectJ – Eine Aspektorientierte Programmiersprache2. Aspektorientierte Programmierung Aspekte Vorteile cross-cutting concerns werden modularisiert weniger Tangling, bessere Wartbarkeit, kürzerer Code, bessere Wiederverwendbarkeit ursprüngliche Objekt-Struktur

8 8 AspectJ – Eine Aspektorientierte Programmiersprache2. Aspektorientierte Programmierung Technische Bestandteile von AOP 1.Modell gibt den Rahmen vor um die Struktur der crosscutting concerns zu definieren (AspectJ: Joinpoints) 2. Mittel zur Identifizierung von Joinpoints (AspectJ: Pointcuts) 3. Mittel zur Beeinflussung des Verhaltens bei Joinpoints (AspectJ: Aspekte) 4. Mittel für das Zusammenweben zu einem funktionellen System (AspectJ: ajc compiler kompiliert Java und webt Aspekte in Klassen)

9 9 AspectJ – Eine Aspektorientierte Programmiersprache2. Aspektorientierte Programmierung Begriffsbildung: (AOP is Quantification and Obliviousness [Filman2004]) Quantification: Welche Mechanismen stehen zur Verfügung um Anwendungen mit Aspekten zu erstellen? Welche Prädikate stehen zur Verfügung um Situationen zu beschreiben auf die Aspekte angewendet werden Obliviousness: Anhand des Basis-Codes ist nicht feststellbar, dass der Aspekt ausgeführt wird

10 10 AspectJ – Eine Aspektorientierte Programmiersprache 3. Eine beispielorientierte Einführung in AspectJ Hinweis: Folien orientieren sich am zweiten Teil des Tutorials:

11 11 AspectJ – Eine Aspektorientierte Programmiersprache 3.1 Beispiel: Ein einfacher Editor für Figuren

12 12 AspectJ – Eine Aspektorientierte Programmiersprache Quelltextauszug 3.1 Beispiel: Ein Editor für Figuren class Line implements FigureElement{ private Point p1, p2; Point getP1() { return p1; } Point getP2() { return p2; } void setP1(Point p1) { this.p1 = p1; } void setP2(Point p2) { this.p2 = p2; } void moveBy(int dx, int dy) {... } } class Point implements FigureElement { private int x = 0, y = 0; int getX() { return x; } int getY() { return y; } void setX(int x) { this.x = x; } void setY(int y) { this.y = y; } void moveBy(int dx, int dy) {... } }

13 13 AspectJ – Eine Aspektorientierte Programmiersprache Aufgabe: Aktualisieren des Displays Ansammlung von Figurelementen - die sich bewegen - müssen das Display bei Bedarf aktualisieren - Anzahl der Figurelemente kann komplex sein - Events treten asynchron auf 3.1 Beispiel: Ein Editor für Figuren

14 14 AspectJ – Eine Aspektorientierte Programmiersprache 3.2 Joinpoint Wohldefinierte Punkte in der Ausführung eines Java-Programms, wie z.B. - Methodenaufrufe & Konstruktorenaufrufe (call join points) - Ausführung von Methoden & Konstruktoren (execution call points) - Feldzugriffe (get & set) A Line dispatch method execution join point method call join point

15 15 Aufbau: public pointcut mypointcut() : call ( void Line.setP1(Point) ) AspectJ – Eine Aspektorientierte Programmiersprache 3.3 Pointcut (1) Prädikat, das eine Menge von Joinpoints definiert Access specifier Pointcut name Keyword Pointcut type Signature

16 16 AspectJ – Eine Aspektorientierte Programmiersprache Pointcut (2) Beispiel (anonymer Pointcut):call (void Line.setP1(Point)) Pointcuts können durch Boolesche Ausdrücke logisch verknüpft werden Pointcuts können benannt werden Pointcuts können über mehrere Klassen selektieren Beispiel:public pointcut move() : call (void Line.setP1(Point)) || call (void Line.setP2(Point)) || call (void Point.setX(int)) || call (void Point.setY(int)); 3.3 Pointcut

17 17 AspectJ – Eine Aspektorientierte Programmiersprache Primitive Pointcuts call ist ein Primitiver Pointcut 3.3 Pointcut Weitere Primitive Pointcut Bezeichner sind: -call, execution - this, target, args -get, set - within, withincode -handler - cflow, cflowbelow -initialization, staticinitialization Weitere Details: AspectJ Quick Reference

18 18 AspectJ – Eine Aspektorientierte Programmiersprache Erläuterung primitiver Pointcuts: call, execution, within 3.3 Pointcut

19 19 AspectJ – Eine Aspektorientierte Programmiersprache 3.4 Advice Code der einem Pointcut zugeordnet wird und damit zusätzliches Verhalten bei den vom Pointcut definierten Joinpoints einführt. der Code kann - vor (before advice) - nach(after advice) - während(around advice) einem Pointcut ausgeführt werden

20 20 AspectJ – Eine Aspektorientierte Programmiersprache Beispiel: after advice 3.4 Advice Varianten: after throwing after returning pointcut move(): call (void Line.setP1(Point)) || call (void Line.setP2(Point)); after() returning: move() { }

21 21 AspectJ – Eine Aspektorientierte Programmiersprache 3.5 Aspekt Repräsentation eines crosscutting concerns im Code Aspekte - ähneln einer Klasse - können Methoden, Felder, Pointcuts und Advices beinhalten - können abstract sein - können von Klassen abgeleitet werden und Interfaces implementieren

22 22 AspectJ – Eine Aspektorientierte Programmiersprache Beispiel: Ein einfacher Aspekt ohne AspectJ: 3.5 Aspekt Box impliziert vollständig lauffähigen Code class Line { private Point p1, p2; Point getP1() { return p1; } Point getP2() { return p2; } void setP1(Point p1) { this.p1 = p1; Display.update(); } void setP2(Point p2) { this.p2 = p2; Display.update(); } aspect DisplayUpdating { pointcut move(): call(void Line.setP1(Point)) || call(void Line.setP2(Point)); after() returning: move() { Display.update(); } mit AspectJ:

23 23 AspectJ – Eine Aspektorientierte Programmiersprache 4.Details zu AspectJ 4.1 Wildcards *beliebiger Teil einer Klasse, Interface oder eines Package..alle direkten und indirekten subpackages +alle Subtypen (Subklassen oder Subinterfaces) Beispiel: javax..*Model+

24 24 Übung: Signaturen (1) Wiederholung: AspectJ – Eine Aspektorientierte Programmiersprache4.2 Wildcards public pointcut mypointcut() : call ( void Line.setP1(Point) ) Access specifier Pointcut name Keyword Pointcut type Signature

25 25 Übung: Signaturen (2) AspectJ – Eine Aspektorientierte Programmiersprache4.2 Wildcards public void Line.*() public * Line.*() public * Line.*(..) !public * Line.*(..) * Line+.*(..) public void Line.set*(*)

26 26 AspectJ – Eine Aspektorientierte Programmiersprache 4.2 Parameter-Mechanismus Ergänzung: target(Line) selektiert alle Joinpoints, falls das Objekt, auf dem die Methode aufgerufen wird, instanceof Line ist (entsprechend gilt dies für Subklassen von Line)

27 27 AspectJ – Eine Aspektorientierte Programmiersprache 4.2 Parameter-Mechanismus before (FigureElement fe) : move(fe) { System.out.println( fe + is about to move); } pointcut move(FigureElement figElt): target(figElt) && (call(void FigureElement.moveBy(int, int))

28 28 AspectJ – Eine Aspektorientierte Programmiersprache Aspekt: Aktualisieren des Displays aspect DisplayUpdating { pointcut move(FigureElement figElt): target(figElt) && (call(void FigureElement.moveBy(int, int) || call(void Line.setP1(Point)) || call(void Line.setP2(Point)) || call(void Point.setX(int)) || call(void Point.setY(int))); after(FigureElement fe) returning: move(fe) { Display.update(fe); } 4.2 Der Parameter-Mechanismus Demonstration des AJDT

29 29 AspectJ – Eine Aspektorientierte Programmiersprache 4.3 Anwendung: Bedingungen für Methoden Vorbedingungen: Prüfe, ob die Parameter gültig sind Nachbedingungen: Prüfe, ob die berechneten Werte gültig sind Während der Ausführung: Korrekte Werte erzwingen

30 30 AspectJ – Eine Aspektorientierte Programmiersprache Einschub 1) proceed proceed(arg1, arg2, …) nur im around advice 2) args Beispiel: args(String,..,int) selektiert Joinpoints in allen Methoden, die als ersten Parameter String und als letzten int erwarten 4.3 Anwendung: Bedingungen für Methoden

31 31 AspectJ – Eine Aspektorientierte Programmiersprache Vorbedingungen 4.3 Anwendung: Bedingungen für Methoden aspect PointBoundsPreCondition { before(int newX): call(void Point.setX(int)) && args(newX) { assert(newX >= MIN_X); assert(newX <= MAX_X); } before(int newY): call(void Point.setY(int)) && args(newY) { assert(newY >= MIN_Y); assert(newY <= MAX_Y); } private void assert(boolean v) { if ( !v ) throw new RuntimeException(); } nach dem : folgt immer ein pointcut – primitiv oder benannt (selbst-definiert)

32 32 AspectJ – Eine Aspektorientierte Programmiersprache Nachbedingung 4.3 Anwendung: Bedingungen für Methoden aspect PointBoundsPostCondition { after(Point p, int newX) returning: call(void Point.setX(int)) && target(p) && args(newX) { assert(p.getX() == newX); } after(Point p, int newY) returning: call(void Point.setY(int)) && target(p) && args(newY) { assert(p.getY() == newY); } private void assert(boolean v) { if ( !v ) throw new RuntimeException(); }

33 33 AspectJ – Eine Aspektorientierte Programmiersprache Während der Ausführung: korrekte Werte forcieren 4.3 Anwendung: Bedingungen für Methoden aspect PointBoundsEnforcement { void around(Point p, int newX): call(void Point.setX(int)) && target(p) && args(newX) { proceed(p, clip(newX, MIN_X, MAX_X)); } void around(Point p, int newY): call(void Point.setY(int)) && target(p) && args(newY) { proceed(p, clip(newY, MIN_Y, MAX_Y)); } private int clip(int val, int min, int max) { return Math.max(min, Math.min(max, val)); } Demo

34 34 AspectJ – Eine Aspektorientierte Programmiersprache 4.4 Inter-type Declarations Beispiele: declare parents : C extends D; declare parents : C implements I,J; declare warning : set(* Point.*)&&!within(Point) : bad set ; Demo pointcut illegalNewFigElt(): (call(Point.new(..)) || call(Line.new(..))) && !withincode(* Figure.make*(..)); declare error: illegalNewFigElt(): "Use factory method instead.";

35 35 AspectJ – Eine Aspektorientierte Programmiersprache 5.Zusammenfassung AOP is Quantification and Obliviousness AspectJ: Joinpoints: Wohldefinierte Punkte in der Ausführung eines Java-Programms Pointcuts: Prädikat, das eine Menge von Joinpoints definiert (primitiv + selbst-definiert) Advice: Code der einem Pointcut zugeordnet wird und damit zusätzliches Verhalten bei den vom Pointcut definierten Joinpoints einführt Aspekt: Repräsentation eines crosscutting concerns im Code Details zu AspectJ: Wildcards Parameter-Mechanismus Inter-type Declarations

36 36 AspectJ – Eine Aspektorientierte Programmiersprache 6. Übungsaufgabe: Caching von Fibonacci-Zahlen public class Fibonacci { // naive implementation of fibonacci // with a lot of redundant calculations of the same values. public static int fib(int n) { if ( n < 2) { System.out.println(n + "."); return 1; } else { System.out.print(n + ","); return fib(n-1) + fib(n-2); } public static void main(String[] args) { int value=10; int f = fib(value); System.out.println("fib("+value+") = " + f); }

37 37 AspectJ – Eine Aspektorientierte Programmiersprache Lösung.. 6. Übungsaufgabe

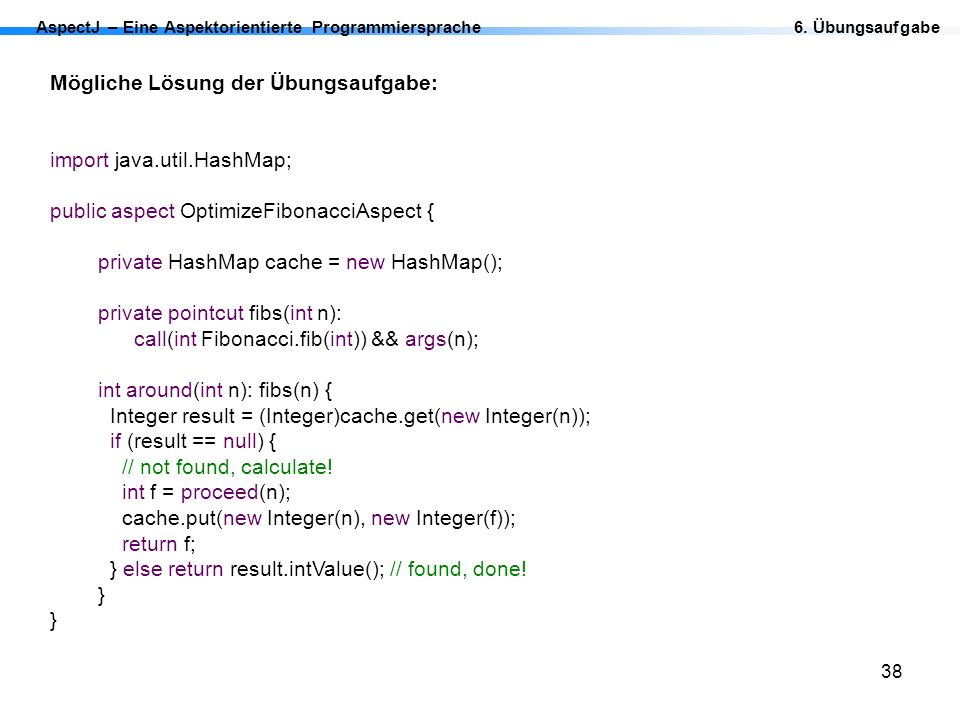

38 38 AspectJ – Eine Aspektorientierte Programmiersprache Mögliche Lösung der Übungsaufgabe: import java.util.HashMap; public aspect OptimizeFibonacciAspect { private HashMap cache = new HashMap(); private pointcut fibs(int n): call(int Fibonacci.fib(int)) && args(n); int around(int n): fibs(n) { Integer result = (Integer)cache.get(new Integer(n)); if (result == null) { // not found, calculate! int f = proceed(n); cache.put(new Integer(n), new Integer(f)); return f; } else return result.intValue(); // found, done! } 6. Übungsaufgabe

39 39 AspectJ – Eine Aspektorientierte Programmiersprache 7. Anhang 7.1 Control-Flow

40 40 AspectJ – Eine Aspektorientierte Programmiersprache 7.1 Erläuterung primitiver Pointcuts: call, execution, within

41 41 AspectJ – Eine Aspektorientierte Programmiersprache 7.2 Erläuterung primitiver Pointcuts: cflow, cflowbelow

42 42 AspectJ – Eine Aspektorientierte Programmiersprache 7.3 Webzeit in AspectJ
