A Location Representation for Generating Descriptive Walking Directions Jana Gliet Simon Jirka.

Präsentation zum Thema: "A Location Representation for Generating Descriptive Walking Directions Jana Gliet Simon Jirka."—  Präsentation transkript:

1 A Location Representation for Generating Descriptive Walking Directions
Jana Gliet Simon Jirka

2 Motivation Viele raumbezogene Anwendungen beziehen sich nur auf den Raum und nicht auch auf seine Bedeutung LBS oft nicht ausreichend, da eine gemeinsame Nutzung von Wissen nicht unterstützt wird  „knowledge sharing“ Abhilfe: LAIR Jana Gliet, Simon Jirka

3 LAIR Location Awareness Information Representation Ontologie
Modellierung der räumlichen Beziehungen und funktionalen Eigenschaften von Orten Fragen: Wo befindet sich eine Person? Welche Orte liegen in der Nähe? Welche Aktivitäten gibt es dort?  Grundlage für Stata Walking Guide Jana Gliet, Simon Jirka

4 LAIR - Modellierung Place Path Functional Place
Ort mit bestimmen Eigenschaften und beliebiger Größe Path Straßen/Wege (1D) Functional Place Verwendungszweck eines Ortes  Instanzen werden in einem semantischen Netzwerk gespeichert Jana Gliet, Simon Jirka

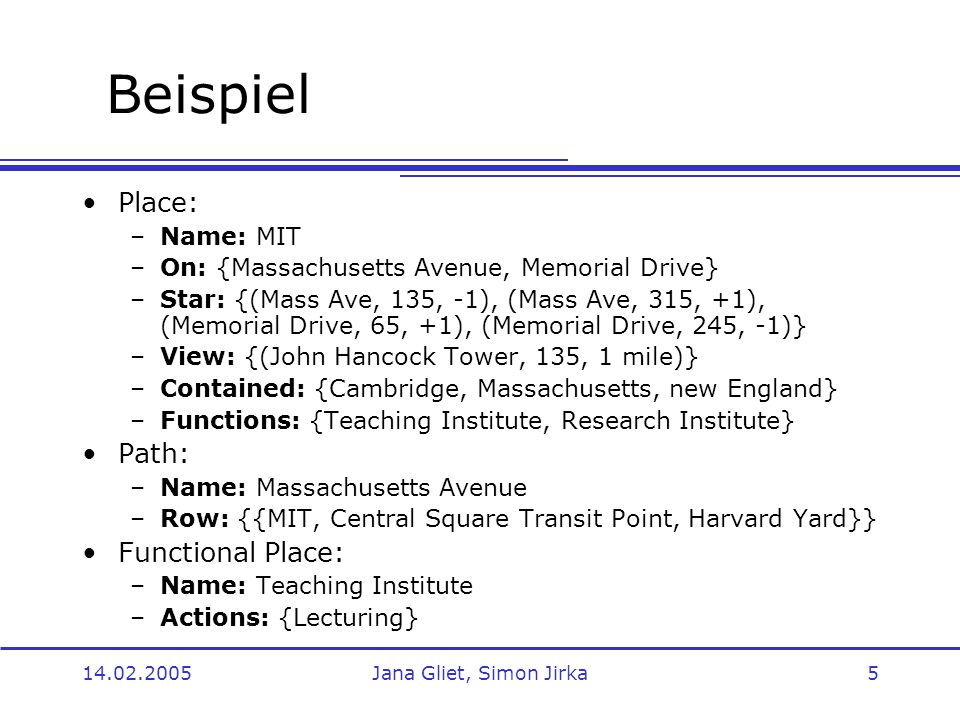

5 Beispiel Place: Path: Functional Place: Name: MIT
On: {Massachusetts Avenue, Memorial Drive} Star: {(Mass Ave, 135, -1), (Mass Ave, 315, +1), (Memorial Drive, 65, +1), (Memorial Drive, 245, -1)} View: {(John Hancock Tower, 135, 1 mile)} Contained: {Cambridge, Massachusetts, new England} Functions: {Teaching Institute, Research Institute} Path: Name: Massachusetts Avenue Row: {{MIT, Central Square Transit Point, Harvard Yard}} Functional Place: Name: Teaching Institute Actions: {Lecturing} Jana Gliet, Simon Jirka

6 Szenario Jana Gliet, Simon Jirka

7 Stata Walking Guide Wegbeschreibungen im MIT Stata Center
Routenfindung mit graphischer Ausgabe Automatische Übersetzung der Routen in schriftliche Wegbeschreibungen Durchführung: 10 Testpersonen, die jeweils 3 unterschiedliche Routen beschreiben nach vorgegebenem Muster Jana Gliet, Simon Jirka

8 Schriftliche Wegbeschreibung
Folgerungen aus den Wegbeschreibungen der Testpersonen: keine Distanzen oder kardinale Richtungsabgaben verwenden Anweisungen sind komplexer als eine Folge von „go-to“ und „turn“ Türen sind nützliche Landmarken Landmarken für Orte mit Richtungsänderungen und zur Verifizierung des richtigen Weges Beschreibung der realen Orte, an denen man vorbeikommt Beschreibung der Gangkreuzungen Jana Gliet, Simon Jirka

9 Erzeugung von Anweisungen
Richtungsangaben Kreuzungen sind „Places“ Bestimmung der Richtung aus Kreuzungsgeometrie und zwei Wegpunkten Notwendigkeit von Richtungsangaben Ende von Pfaden Erreichen von Landmarken Jana Gliet, Simon Jirka

10 Erzeugung von Anweisungen
Ersetzen von Anweisungen zum Richtungswechsel durch anzusteuernde Landmarken Bei langen Pfaden: Angabe von Landmarken zur Überprüfung des richtigen Weges Hinweise auf zu passierende Türen Evaluierung ergab: Landmarken sind von großer Bedeutung Jana Gliet, Simon Jirka

11 Gruppierung von Anweisungen
Abschließende Gruppierung von Anweisungen in Segmente Kriterien Anzahl von Anweisungen Räumlicher Zusammenhang Unterteilung z.B. nach unterschiedlichen Etagen Jana Gliet, Simon Jirka

12 Beispiel Head out of 221 and Turn right.
You will see a set of double doors on your right; walk towards it. Walk through the doorway into the Lounge. Turn left at Lounge. Walk into the main hallway. Turn right at main hallway. Walk forward. Turn right at near (sic) the end of the hall. Walk into the Elevator Lobby. You will see elevators on your left; walk towards it. Jana Gliet, Simon Jirka

13 Beispiel Take the elevator to the fourth floor.
Head out of Elevator Lobby and Turn right. Turn left. Walk forward. Walk through the doorway into a new area (CSAIL Headquarters). Jana Gliet, Simon Jirka

14 ISLE Ursprünglich Debugging-Tool
Nutzt die semantischen Beziehungen des Netzwerks Bietet dem Nutzer Zusatzinformationen über seinen Standort „Beschreibe diesen Ort.“ „Was kann ich hier tun?“ „Wie weiß ich, dass ich auf dem richtigen Weg bin?“ „Liegt Ort X nahe an Ort Y?“ „Liegt der Ort P auf meiner Route von X nach Y?“ Jana Gliet, Simon Jirka

15 Ausblick Automatische Erzeugung von LAIR-Pfaden aus CAD-Zeichnungen
Einsatz des Stata Walking Guides an Informationskiosken Bereitstellung von Informationen mit Bezug zur aktuellen Position oder Tätigkeit Jana Gliet, Simon Jirka

16 Danke für die Aufmerksamkeit
Jana Gliet, Simon Jirka
