G.Heyer Digitale Informationsverarbeitung 1 9. Syntaxdiagramme und Backus-Naur-Form (BNF) Programmiersprachen häufig definiert durch kontextfreie Grammatiken.

Ähnliche Präsentationen


Präsentation zum Thema: "G.Heyer Digitale Informationsverarbeitung 1 9. Syntaxdiagramme und Backus-Naur-Form (BNF) Programmiersprachen häufig definiert durch kontextfreie Grammatiken."—  Präsentation transkript:

1 G.Heyer Digitale Informationsverarbeitung 1 9. Syntaxdiagramme und Backus-Naur-Form (BNF) Programmiersprachen häufig definiert durch kontextfreie Grammatiken in BNF mit gewissen Zusatzbedingungen BNFstatt A -> w1 | w2 |... | wn A -> w1 A -> w2... A -> wn A -> x(y)z A -> xz A -> xyz A -> x{y}z A -> xz A -> xBz B -> yB B -> y

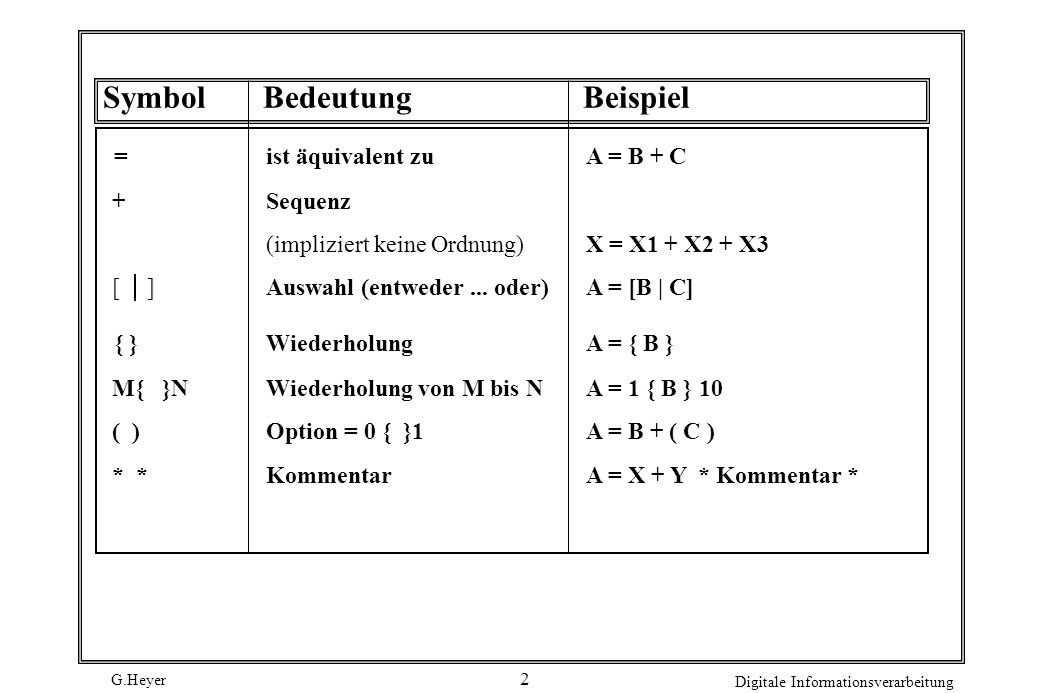

2 G.Heyer Digitale Informationsverarbeitung 2 SymbolBedeutungBeispiel =ist äquivalent zuA = B + C +Sequenz (impliziert keine Ordnung)X = X1 + X2 + X3 [ ]Auswahl (entweder... oder)A = [B | C] { }WiederholungA = { B } M{ }NWiederholung von M bis NA = 1 { B } 10 ( )Option = 0 { }1A = B + ( C ) * * KommentarA = X + Y * Kommentar *

3 G.Heyer Digitale Informationsverarbeitung 3 While-Berechenbarkeit Ein While-Programm besteht aus folgenden Komponenten: Variablen: x0, x1, x2,... Konstanten: 0, 1, 2,... Trennsymbole: ; := Operationszeichen: + - ? Schlüsselwörter: WHILE DO END 1. Eine Wertzuweisung der Form xi := xj + c oder xi := xj - c (c Konstante) ist ein While-Programm 2. Falls P1 und P2 While-Programme sind, so auch P1;P2 3. Falls P While-Programm ist, so ist auch WHILE xi 0 DO P END ein While-Programm 4. Nur die durch 1-3 beschiebenen Konstrukte sind While-Programme Syntax von While-Programmen, induktive Definition:

4 G.Heyer Digitale Informationsverarbeitung 4 Beispiel WHILE x1 0 DO x3 := x2; WHILE x3 0 DO x0 := x0 + 1; x3 := x3 - 1 END; x1 := x1 - 1 END Multiplikation: Eingabe: x1, x2, Ausgabe: x0

5 G.Heyer Digitale Informationsverarbeitung 5 Syntax von WHILE-Programmen in BNF | ; | WHILE DO END := + | := - x0 | x1 | x2 |... 0 | 1 | 2 |... 0 Konvention: Variablen in -Klammern, alle anderen Symbole Terminalsymbole ->

6 G.Heyer Digitale Informationsverarbeitung 6 Die Kundendatei besteht aus keinem, einem oder beliebig vielen Kundeneinträgen. Der Kundeneintrag setzt sich zusammen aus der Personal-Nr., dem Namen, der Adresse und dem Umsatz (Muß-Angaben). Optional können noch das Geburtsdatum und die Funktion (im Unternehmen) angegeben sein (Kann-Angaben). Bei der Adresse wird entweder die Straße und die Haus-Nr. oder die Postfachnummer angegeben, gefolgt vom optionalen Länderkennzeichen, PLZ, Ort und den optionalen Angaben Telefon und Fax.

7 G.Heyer Digitale Informationsverarbeitung 7 Seminaranmeldung Als Teilnehmer zu nachfolgenden Seminaren wird angemeldet: TitelVornameName vombis Anmeldebestätigung und Rechnung erbeten an: TitelVornameName FirmaStraße / PostfachLKZ ORTPLZTelefon Veranstaltungs-Nr.Seminarbezeichnung

8 G.Heyer Digitale Informationsverarbeitung 8 Syntaxdiagramme Graphische Repräsentation kontextfreier Grammatiken. Pfeilrichtung gibt an, wie Diagramme zu durchlaufen sind. Alternative Durchläufe sind möglich. Rechtecke entsprechen Variablen, werden beim Durchlauf ersetzt durch Syntaxdiagramm gleichen Namens. Ovale geben jeweils produzierte Terminalzeichen an. Die Folge von Terminalzeichen, die bei einem vollständigen Durchlauf produziert wird, ist ein Element der erzeugten Sprache. Beispiel: X Y Z 0 1 erzeugte Sprache: X0, Y0, Z0, X1, Y1, Z1, X00, Y00, Z00, X01, Y01, Z01,...

9 G.Heyer Digitale Informationsverarbeitung 9 Syntaxdiagramme für Katzenbeispiel Satz: SubjektObjekt Subjekt: der die das Adjektiv jagt Hund Katze Objekt: wie Subjekt Adjektiv:kleine bissige große

10 G.Heyer Digitale Informationsverarbeitung 10 Bemerkungen Beschreibung von Programmiersprachen oft in Form von Syntaxdiagrammen Nicht in allen Fällen möglich bzw. praktisch (Kontextabhängigkeit) Oft werden auch Mischformen aus Syntaxdiagrammen und zusätzlichen Kontextbedingungen angegeben, etwa: Bezeichner: Buchstabe Ziffer Kontextbedingungen:unzulässig als Bezeichner sind: BEGIN, END, WHILE,...

11 G.Heyer Digitale Informationsverarbeitung 11 Ablaufsteuerung Zur Ausführung eines Algorithmus benötigt man verschiedene Arten von Kontrollstrukturen, v. a. - Sequenz - Selektion - Iteration Sequenz, Selektion und Iteration genügen, um jeden Algorithmus auszudrücken !

12 G.Heyer Digitale Informationsverarbeitung 12 Sequenz (Folge von Anweisungen) 1. Zu einem Zeitpunkt wird nur ein Schritt ausgeführt. 2. Jeder Schritt wird genau einmal ausgeführt: keiner wird wiederholt, keiner wird ausgelassen. 3. Die Reihenfolge, in der die Schritte ausgeführt werden, ist die gleiche Folge, in der sie niedergeschrieben sind (d. h. nacheinander). 4. Mit der Beendigung des letzten Schrittes endet der gesamte Algorithmus. Die Ausführung eines Algorithmus ist sehr starr, wenn nur die Sequenz als Kontrollstruktur eingesetzt wird.

13 G.Heyer Digitale Informationsverarbeitung 13 Selektion (Auswahl, bedingte Anweisung) a) Einfache Form IF Bedingung THEN Anweisung(en) b) Bedingte Anweisung mit Alternative (allgemeine Form): IF Bedingung THEN Anweisung 1 ELSE Anweisung 2 Die einfache Form ist ein Spezialfall der allgemeinen Form, bei der Anweisung 2 die leere Anweisung ist (tue nichts)

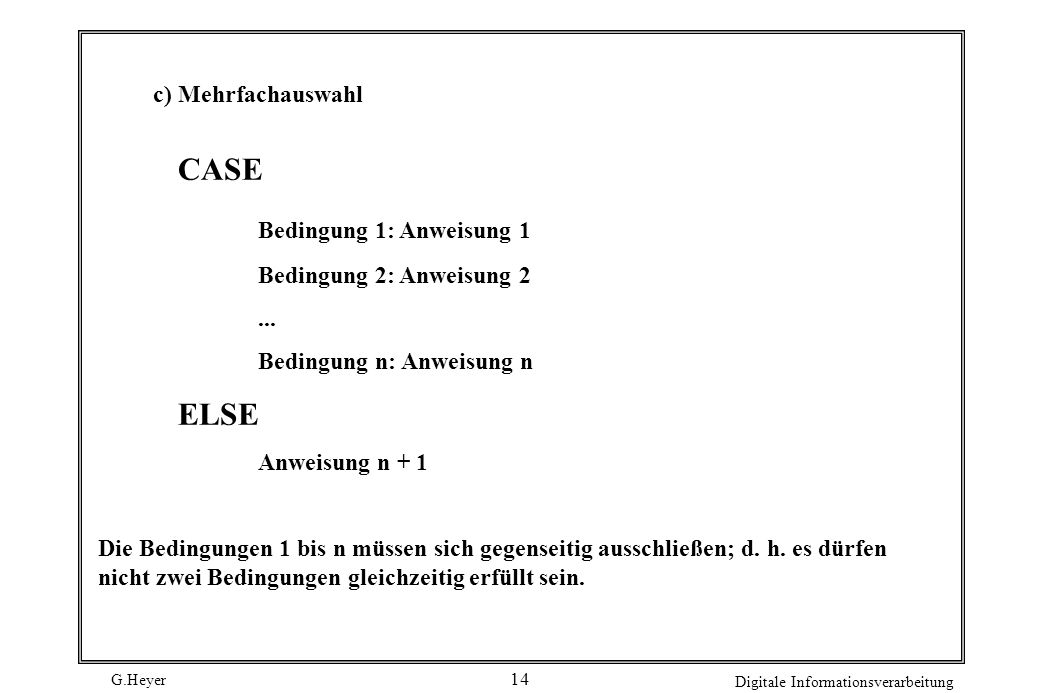

14 G.Heyer Digitale Informationsverarbeitung 14 c) Mehrfachauswahl CASE Bedingung 1: Anweisung 1 Bedingung 2: Anweisung 2... Bedingung n: Anweisung n ELSE Anweisung n + 1 Die Bedingungen 1 bis n müssen sich gegenseitig ausschließen; d. h. es dürfen nicht zwei Bedingungen gleichzeitig erfüllt sein.

15 G.Heyer Digitale Informationsverarbeitung 15 Iteration (Wiederholung, Schleife) a) Solange-bis-Schleife Wiederholte Ausführung einer Anweisung (oder einer Folge von Anweisungen), bis eine Abbruchbedingung erfüllt ist. REPEAT Anweisung(en) UNTIL Bedingung {Abbruchbedingung}

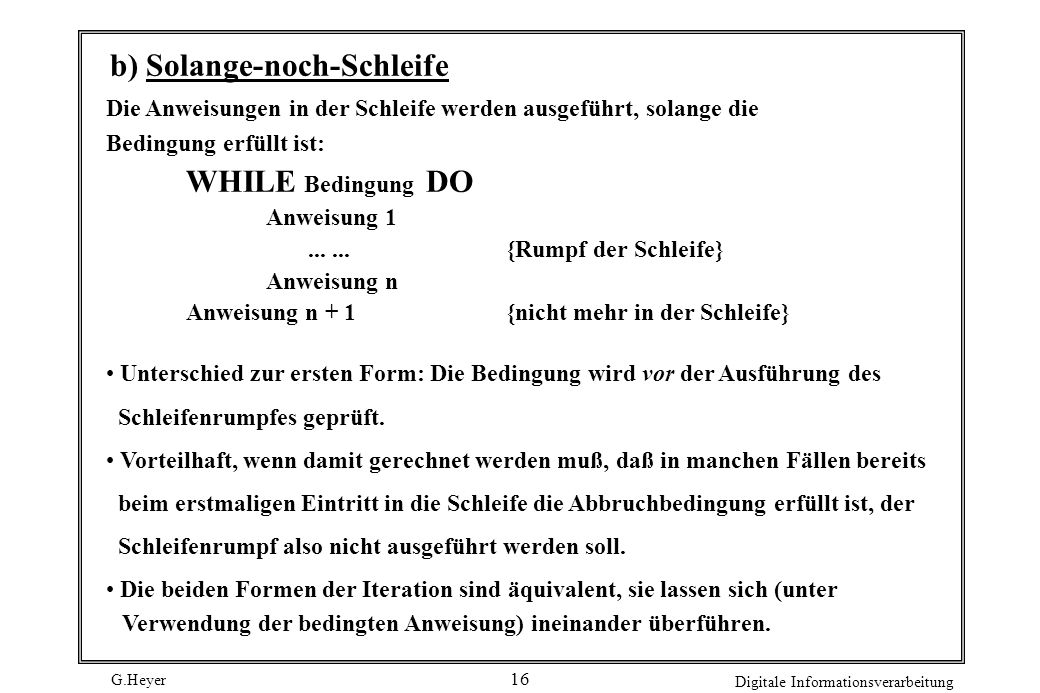

16 G.Heyer Digitale Informationsverarbeitung 16 b) Solange-noch-Schleife Die Anweisungen in der Schleife werden ausgeführt, solange die Bedingung erfüllt ist: WHILE Bedingung DO Anweisung {Rumpf der Schleife} Anweisung n Anweisung n + 1{nicht mehr in der Schleife} Unterschied zur ersten Form: Die Bedingung wird vor der Ausführung des Schleifenrumpfes geprüft. Vorteilhaft, wenn damit gerechnet werden muß, daß in manchen Fällen bereits beim erstmaligen Eintritt in die Schleife die Abbruchbedingung erfüllt ist, der Schleifenrumpf also nicht ausgeführt werden soll. Die beiden Formen der Iteration sind äquivalent, sie lassen sich (unter Verwendung der bedingten Anweisung) ineinander überführen.

17 G.Heyer Digitale Informationsverarbeitung 17 Symbole für Struktogramme (1) Aktion nicht erfüllterfüllt Bedingung Aktion 1Aktion 2 Strukturblock Verzweigung Fallunterscheidung Fallauswahl Aktion n... n 21 Aktion 2Aktion 1...

18 G.Heyer Digitale Informationsverarbeitung 18 Symbole für Struktogramme 2 Solange-noch-Schleife Solange-bis-Schleife Aktion UNTIL-Bedingung WHILE-Bedingung

19 G.Heyer Digitale Informationsverarbeitung 19 Euklidischer Algorithmus (1) Struktogramm

20 G.Heyer Digitale Informationsverarbeitung 20 Darstellungsmittel für Programmablaufpläne (1) Aktionfür Aktionen für Verzweigungen für Eingaben und Ausgaben JN Bedingung Eingabe X

21 G.Heyer Digitale Informationsverarbeitung 21 Darstellungsmittel für Programmablaufpläne (2) A A Übergangsstellen zwischen mehreren Diagrammen für Anfang und Ende Ablauflinie und Zusammenführung Unterprogramm AnfangEnde vollständige Aufstellung: Norm DIN (Sinnbilder für Datenfluß- und Programmablaufpläne)

22 G.Heyer Digitale Informationsverarbeitung 22 Euklidischer Algorithmus (2) Programmablaufplan

23 G.Heyer Digitale Informationsverarbeitung 23 Euklidischer Algorithmus (3) ausgeführte Aktion Programmprotokoll
