Exchange2000 Exchange 2000Programmierschnittstellen Michael Klopstock Exchange System Engineer Microsoft GmbH.

Ähnliche Präsentationen


Präsentation zum Thema: "Exchange2000 Exchange 2000Programmierschnittstellen Michael Klopstock Exchange System Engineer Microsoft GmbH."—  Präsentation transkript:

1 Exchange2000 Exchange 2000Programmierschnittstellen Michael Klopstock Exchange System Engineer Microsoft GmbH

2 ADO OLEDB EFD CMC DAPI ActiveMessaging Active Messaging Exchange Server Interfaces SimpleMAPI Simple MAPI Scripting Event Scripting OLEMessaging OLE Messaging ADSI Outlook Object Model Routing Objects CDOEXM Workflow Engine ExtendedMAPI Extended MAPI CDO 1.21 WEBDAV XML CDOSYS AVAPI Outlook Forms WEBFORMS LDAP Client Extensions COM-Addins CDONTS CDO 3.0 Exchange 2000 Schnittstellen

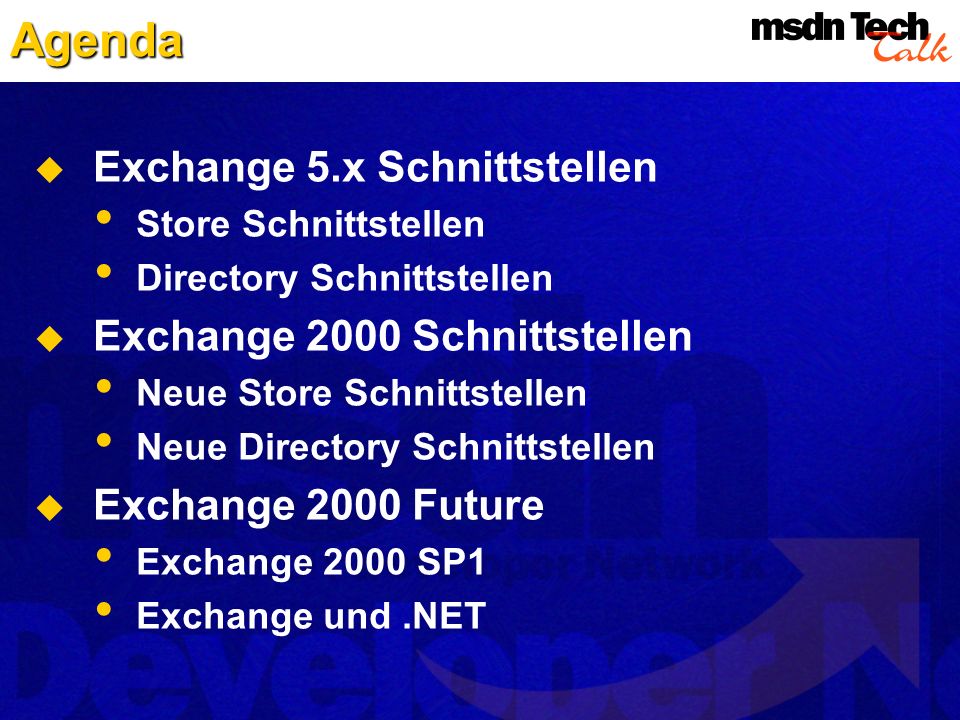

3 Agenda Exchange 5.x Schnittstellen Store Schnittstellen Directory Schnittstellen Exchange 2000 Schnittstellen Neue Store Schnittstellen Neue Directory Schnittstellen Exchange 2000 Future Exchange 2000 SP1 Exchange und.NET

4 Exchange 5.x Store Schnittstellen Store MAPI CDO 1.21 Exchange Server Interfaces CMC Simple MAPI OLE Messaging Active Messaging AVAPI CDONTS

5 Extended MAPI Von über 100 Firmen und Microsoft definierter Standard, welcher das Zusammenspiel zwischen Komponenten und deren Schnittstellen definiert Sämtliche Bestandteile des Exchange Servers kommunizieren u.a. über MAPI (Store, Gateways, Addressbook, Transport, etc.) und Clients (Exchange und Outlook) OLE/COM basierend Programmierung nur mit C/C++

6 Extended MAPI MAPI ist ein offenes Konzept, nahezu alle Komponenten können durch eigene Implementierungen ersetzt oder erweitert werden MAPI definiert, welche Schnittstellen Komponenten im Gesamtsystem haben müssen, die Implementierung selbst ist offen. Realisiert über COM Interfaces (wie abstrakte Basisklassen)

7 Extended MAPI MAPIINIT_0 MapiInitStruct = {0, MAPI_NT_SERVICE}; hResult = MAPIInitialize(&MapiInitStruct); //... hResult = MAPILogonEx(0, GetMAPIProfileName(), GetMAPIProfileName(), GetMAPIProfilePassword(), GetMAPIProfilePassword(), MAPI_NEW_SESSION | MAPI_NO_MAIL, MAPI_NEW_SESSION | MAPI_NO_MAIL, &g_lpMAPISession); &g_lpMAPISession); MAPIINIT_0 MapiInitStruct = {0, MAPI_NT_SERVICE}; hResult = MAPIInitialize(&MapiInitStruct); //... hResult = MAPILogonEx(0, GetMAPIProfileName(), GetMAPIProfileName(), GetMAPIProfilePassword(), GetMAPIProfilePassword(), MAPI_NEW_SESSION | MAPI_NO_MAIL, MAPI_NEW_SESSION | MAPI_NO_MAIL, &g_lpMAPISession); &g_lpMAPISession); Wichtig: MAPIInitialize ruft intern CoInitialize (COINIT_APARTMENT..), um COM zu initialisieren, funktioniert also nicht in free-threaded COM Servern. Lsg: MAPI32.DLL von Exchange 5.5 SP1 unterstützt Flag MAPI_NO_COINIT ( = 8)

8 DEMO: Extended MAPI Erzeugen und Versenden einer Nachricht

9 Nice Feature: Mapi unterstützt Notifications zwischen MAPI Objekten (Store und Addressbook) Bietet Client oder Serveranwendung die Möglichkeit, auf Änderungen wie Message angekommen, verschoben, geändert, gelöscht, Addressbucheintrag erzeugt, verändert, gelöscht etc. zu reagieren Implementiert über AdviseSinks (IMAPIAdviseSink::OnNotify) MAPI Event Notifications (1)

10 Event Typ Beschreibung Advise source Objekt Neue Nachricht (fnevNewMail) u Eine Nachricht wurde zugestellt und wartet auf Abarbeitung Message Store, Ordner Object kopiert (fnevObjectCopied) Ein MAPI Objekt wurde kopiertOrdner, Nachrichten, alle Typen von Addrb. Objekten Object modifiziert (fnevObjectModified) Ein MAPI Objekt wurde verändertOrdner, Nachrichten, alle Typen von Addrb. Objekten Object erzeugt (fnevObjectCreated Ein MAPI Objekt wurde erzeugtOrdner, Nachrichten, alle Typen von Addrb. Objekten Object verschoben (fnevObjectMoved) Ein MAPI Objekt wurde verschobenOrdner, Nachrichten, alle Typen von Addrb. Objekten Object gelöscht (fnevObjectDeleted) Ein MAPI Objekt wurde gelöschtOrdner, Nachrichten, alle Typen von Addrb. Objekten Critical error (fnevCriticalError) Globaler Fehler oder Event wie Session Shutdown Alle Store und Adressbuch Objekte, Tabellen, Status Erweiterter event (fnevExtended) Ein interner Event, von einem spezifischen Provider ausgelöst Jedes Advise Source Objekt Suche fertig (fnevSearchComplete) Eine Suchoperation ist beendet und die Ergebnisse liegen bereit Ordner Tabelle modifiziert (fnevTableModified) Information in einem MAPI Tabellen Objekt haben sich geändert Tabellen MAPI Event Notifications (2)

11 DEMO: MAPI Event Notification MDB Viewer (MDBVU32) Demo

12 MAPI Resources MAPI Links: Exchange Server 2000 Documentation / Messaging API (MAPI) MAPI Bücher: "Inside MAPI", Les Thaler (http://www.insidemapi.com)http://www.insidemapi.com Ben Götter, "Developing Applications for Microsoft Exchange with C++" Nik Okuntsev, "Programming MS Exchange Server",

13 Microsoft Exchange Server hat eigene Interfaces (11 St.), zugehörige Methoden und Runtime Functions (317 St.) Exchange Dienste benutzen sowohl MAPI als auch Exchange Server Interfaces, deren Methoden und Runtime functions Exchange Server Interfaces sind hauptsächlich für das Managen des Stores gedacht. (Rules erzeugen, ACLs auf Folder, Synchronisation,..) Eigene Anwendungen können diese Interfaces und Methoden ebenfalls nutzen Exchange Server Interfaces

14 IExchangeExportChanges (EDKMDB.H) IExchangeFavorites (EDKMDB.H) IExchangeFolderACLs (ACLCLS.H) IExchangeFolderRules (RULECLS.H) IExchangeImportContentsChanges (EDKMDB.H) IExchangeImportHierarchyChanges (EDKMDB.H) IExchangeManageStore (EDKMDB.H) IExchangeModifyTable (EDKMDB.H) IExchangeRuleAction (EDKMDB.H) IExchangeRuleExt (EXCHCLI.H) IExchangeRuleExtCallback (EXCHCLI.H)

15 Exchange Server Interfaces Die Exchange Server Runtime Functions (317 Stück) werden in zwei Gruppen unterteilt: Core functions Dazu gehören Functionen für Directory Zugriff (DAPI), Proxy Address Generation, Routing Table (SAD_xx), Admin Extension, Tracing, Installation, Rules, MAPI helper und Gateways Non Core functions Dazu gehören Funktionen für Gateways, Service, Event, Logging, Konfiguration und Konvertierung

16 Exchange Server Interfaces (ICS) Incremental Change Synchronization (ICS) ist Teil der Exchange Server Interfaces Wird verwendet, um Änderungen in der Storestruktur und Storeinhalt mitzuprotokollieren, abzufragen und um Änderungen zu synchronisieren. Der Exchange Server 5.5 Event Service benutzt dieses Interface. Interfaces des ICS: IExchangeExportChanges IExchangeImportHierarchyChanges IExchangeImportContentsChanges IExchangeExportChanges IExchangeImportHierarchyChanges IExchangeImportContentsChanges

17 Incremental Change Synchronisation Interface, um Store Inhalte/Hierachie zu synchronisieren Exchange Private Store (Mailboxen) Exchange Public Store (Öffentliche Ordner) nicht verfügbar für PST oder OST Stores Zugriff via MAPI, sind aber spezifisch für Microsoft Exchange Beispiel: Platform SDK April99: ICSAGENTWIZARD

18 Incremental Change Synchronisation Schnittstellen Synchronizer interface IExchangeExportChanges Collector interfaces IExchangeImportHierarchyChanges IExchangeImportContentsChanges Zwei verschiedene Synchronizer für Hierarchietabelle und Inhalttabelle PR_HIERARCHY_SYNCHRONIZER PR_CONTENTS_SYNCHRONIZER Realisiert über ein IStream Objekt, welches den aktuellen Status der Synchronisation enthält Das Format des Synchronisations Status Objekts wird vom Collector/Synchronizer definiert Enthält Informationen über alle importierten und exportierten Daten

19 Ab 5.5 SP3 (scannt nur Attachments) Anti-Viren Hersteller implementiert DLL mit 3 exportierten Funktionen: VirusScanInit VirusScanTerm VirusScanAndClean Infos für Admin's: Q Ab Exchange 2000 SP1 AVAPI 2.0 scannt alle Properties Anti Virus API

20 Definiert von der X-Open Application Program Interface Association (XAPIA). 10 simple Funktionen um -Funktionalität in Anwendungen zu integrieren Senden, Empfangen und Adressenauflösung Plattformunabhängig (Win Implementation verwendet MAPI) Sample im Platform SDK: CMC.CLI cmc_send cmc_send_documents cmc_act_on cmc_list cmc_read cmc_lookup cmc_logon cmc_logoff cmc_free cmc_queryconfiguration Anwendung CMC Ruft Cmc_logon Extended MAPI Mapi32.dll CMC.DLL Common Messaging Calls (CMC)

21 12 simple Funktionen um - Funktionalität in Client- Anwendungen zu integrieren Anwendung Extended MAPI lpfnMapiSendMail(...) Ruft lpfnMapiSendMail(...) MapiSendMail(...) Mapi32.dll MAPIAddress MAPIDelet MAPIDetails MAPIFindNext MAPIFreeBuffer MAPILogoff MAPILogon MAPIReadMail MAPIResolveName MAPISav MAPISendDocuments MAPISendMail Simple MAPI

22 Ab Exchange 4.0 mitgeliefert (MDISP32.DLL) Nur für Client-side Messaging Apps Programmierbar mit Visual Basic, Visual Basic ® for Applications, C, C++, etc Bietet mehr Funktionalität als Simple MAPI oder CMC Folder Zugriff, mehr Adressbuch Properties, mehr Message Properties, Custom Properties, etc. Wesentlich einfacher zu programmieren als Extended MAPI OLE/Active Messaging (1)

23 'Create the Session Object Set objSession = CreateObject("mapi.session") 'Logon using the session object objSession.Logon profileName:=Michael Klopstock" 'Add a new message object to the OutBox Set objMessage = objSession.Outbox.Messages.Add objMessage.subject = "This is a test. objMessage.Text = "This is the message text. 'Add a recipient object to the objMessage.Recipients collection Set objRecipient = objMessage.Recipients.Add 'Set the properties of the recipient object objRecipient.Name = Michael Klopstock objRecipient.Type = mapiTo objRecipient.Resolve 'Send the message objMessage.Send showDialog:=False 'Logoff using the session object objSession.Logoff OLE/Active Messaging (2)

24 COM Server basierend auf MAPI Nachfolger von Active Messaging Mitgeliefert mit Microsoft Exchange 5.x und Outlook Support für Server-seitige und Client- seitige Anwendungen Support für Web Anwendungen Kompatibel mit Active Messaging 1.0 CDO 1.x

25 CDO 1.21 Anwendung CDO (CDO.DLL) ExtendedMAPI (MAPI32.DLL) CDO::CDO() // Konstruktor {MapiInitialize(....,...,....); } CDO::Logon(LPSTR lpstrProfile,....) {MAPILogonEx(lpstrProfile,....);} Set objSession = CreateObject("MAPI.Session") objSession.Logon 'profileName:=M. Klopstock.. Set objMessage = objSession.Outbox.Messages.Add objMessage.Subject = "Sample Message" objMessage.Text = Test." Set objOneRecip = objMessage.Recipients.Add objOneRecip.Name = Sepp Meier" objOneRecip.Type = CdoTo objOneRecip.Resolve objMessage.Update objMessage.Send showDialog:=False objSession.Logoff

26 CDO Object Model 1.x Session InfoStores RootFolder Fields Attachments Recipients Folders… Messages Fields Objekt und Collection Nur Objekt Fields Fields MessageFilter AddressLists AddressEntryFilter Fields AddressEntries Fields

27 Session InfoStores RootFolder Objekt und Collection Nur Objekt AppointmentItem MeetingItem Recipients Messages Recipient Methode GetFreeBusy GetDefaultFolder GetAddressList RecurrencePattern Message GroupHeader CDO 1.21 Object Modell (Neu)

28 Anzeige von Kalendereinträgen eines Zeitraums DEMO: CDO 1.21

29 Exchange Event Service Ab Exchange Version 5.5 Der Exchange Server Event Service registriert sich bei MAPI, um Folder Notifications vom Store zu bekommen Nach Erhalt einer Notification stösst der Event Service den ICS an, um die Art der Veränderung festzustellen Daraus konstruiert der Event Service einen Event, der an die installierten Agents (Default = Event Scripting Agent) weitergereicht wird.

30 Event Handler Agent: Man kann beim Exchange Server Event Service eigene Agents (siehe Event Scripting Agent) registrieren, um folgende Events abzufangen: Erzeugen einer Nachricht in einem Ordner Änderung einer Nachricht in einem Ordner Löschen einer Nachricht in einem Ordner Ein Event Handler Agent ist ein Standard COM Object IExchangeEventHandler Interface muss implementiert werden ExecuteEvent() Funktion muss implementiert werden: Infos in MSDN unter: Platform SDK/Database und Messaging Service/Microsoft Exchange Server/ Exchange Server Programmers Reference/Guide/ Exchange Server Scripting Agent/Advance Topics:Custom Agents Exchange Event Service

31 Mögliche Events: OnMessageCreated OnMessageChanged OnMessageDeleted OnTimer (Min 15 min) Vorsicht: Asynchrones Processing wenn z.B.: auf Outbox angewandt, dann kann Message schon wieder gelöscht sein, bis der Agent darauf zugreift. Single Threaded => Skalierung ! Mögliche Anwendungsbereiche: Periodisches Archivieren von Nachrichten und/oder Attachments Workflow Anwendungen (Post in Public Folder, etc.) Exchange Scripting Agent

32 Einrichten eines Scripting agents Demo: Exchange Scripting Agent

33 Basiert auf Exchange Event Service Erweitert Exchange 5.5 Server Scripting: Ziel: Vereinfachung der Erstellung von Routing und Tracking Anwendungen mit Scripting Nicht-Ziel: Volle Workflow Funktionalität bieten Ab Exchange 5.5 Service Pack 1 Zielgruppe sind "Corporate Developers" und "Solution Providers" Exchange Routing Objects

34 "Hub and Spoke" Architektur Hub = Nabe = Ordner, Spoke = Speiche = Stationen "Hub" Ordner enthält: Custom agent (event handler) Exchange routing engine (ExRtEng.dll) Eine Prozessdefinition Routing map Objekt Maps sind eine sequentielle Liste von Aktionen Satz der zur Verfügung stehenden VB Script Funktionen Die gesamte Logik verbleibt auf dem Server Exchange Routing Objects

35 Logische Routen Ansicht ABC Start=> BC Hub sends item to B who advances route by replying to hub Hub sends item to C completes process by C replying to hub A Start=> User instantiates process by submitting item to hub folder Hub sends item to A who advances route by replying to hub Technische Routen Ansicht Hub containing Process Definition Exchange Routing Objects

36 Routing MAP Sequentielle Liste von Aktionen Aktionen können interne sein (Flags=0), oder externe im Skript (Flags=2) Aktionen haben 0 oder mehr Parameter Jeder Parameter entspricht 1 Spalte

37 VoteTable Map Log ProcInstance Participant VoteTable Row RouteDetails WorkItem MapRow = given to script at runtime = objects you (typically) create Exchange Routing Objects Routing objects (ExRtObj.dll) Routing objects (ExRtObj.dll)

38 Exchange Client Extensions DLLs um die Funktionalität von Exchange oder Outlook zu erweitern COM-basiert Installation Registry unter HKLM\Software\Microsoft \Exchange\Client\Extension Outlook benutzt ECF Files oder Registry Infos auf MSDN unter: Platform SDK/Database and messaging services/Extending the Microsoft Exchange Client Samples im Platform SDK: Event Extension: EVENTS.EXT Command extension: COMMAND.EXT Property Sheet Extension: PROPSH.EXT

39 Exchange Client Extensions Event Extension IExchExtSessionEvents (Neue Message eingetroffen,etc.) IExchExtUserEvents (Selektiertes Item (Listbox, Text,...)) IExchExtMessageEvents (Message Read, Write, Submit,...) IExchExtAttachedFileEvents (Attachment open, - Verhalten,.) Command Extensions IExchExtCommands (Menu, Toolbar, Delete Command,...) IExchExtUserEvents (Selektiertes Item (Listbox, Text,...)) Propertysheet Extension IExchExtPropertySheets (Eigene Prop-sheets für Msg, Props) Adanced Criteria Extension IExchExtAdvancedCriteria (Advanced Search Dlg modifizieren) Task and Session Extensions IExchExt (Client Start/Shutdown/Logon/Logoff) Modal and modeless Extension Windows IExchExtModeless ( Eigene Fenster, mit Callback Routine)

40 CDONTS Standard SMTP Mailer für Server Anwendungen SMTP send & receive message handling Wird mit IIS 4.0 and Exchange 5.5 installiert Nicht authentiziertes anonymous Versenden von Nachrichten Plain text, HTML, und MHTML Message UUEncoded or Base64 content encoding

41 DEMO: CDONTS Versenden von mit 4 Zeilen Code

42 ADO OLEDB EFD CMC DAPI ActiveMessaging Active Messaging Exchange Server Interfaces SimpleMAPI Simple MAPI Scripting Event Scripting OLEMessaging OLE Messaging ADSI Outlook Object Model Routing Objects CDOEXM Workflow Engine ExtendedMAPI Extended MAPI CDO 1.21 WEBDAV XML CDOSYS AVAPI Outlook Forms WEBFORMS LDAP Client Extensions COM-Addins CDONTS CDO 3.0 Exchange 2000 Schnittstellen

43 Directory EMSABP.DLL MAPI LDAPADSI Directory API (DAPI) Exchange Directory verwaltet Informationen über sämtliche installierten Objekte ( Mailboxen, Ordner, etc..) deren Struktur und Attribute (=Schema) Exchange 5.x Directory Schnittstellen

44 Directory Zugriff Via MAPI address book provider OK für read-only, Schreibzugriff eingeschränkt Via LDAP/ADSI Microsoft Exchange 5.0 unterstützt LDAP v2 read Microsoft Exchange 5.5 unterstützt voll read/write LDAP v3 ADSI benutzt den LDAP provider Via Directory access functions (DAPI) Nicht vorhanden in Exchange 2000 !

45 Directory Zugriff LDAP/ADSI LDAP/ADSI LDAP (Lightweight Directory Access Protocol) bildet das Zugriffsprotokoll auf Objekte im AD Jedes Objekt ist über einen eindeutigen LDAP-Pfad adressierbar ADSI (Active Directory Service Interface) ist die Abstraktionsschicht für Zugriffe auf das AD (via LDAP) Anwendungen können entweder die LDAP API benutzen oder das Active Directory Service Interface (ADSI) benutzen Vorteil von LDAP: IETF Standard Vorteil von ADSI: Einfacher zu programmieren, Unabhängig vom darunterliegenden Directory Service

46 LDAP Konventionen Ein LDAP Pfad (URL) besteht aus DC = Domain Context CN = Common Name LDAP://CN=Michael Klopstock,CN=Users,DC=seldom,DC=de Wird von hinten nach vorne gelesen: In der Domäne seldom.de im Container Users der Benutzer Michael Klopstock

47 ADSI Object Modell IADs IADsUser IDispatch IADsContainer IADsPropertyList, IADsPropertyEntry, IADsPropertyValue IADsSecurityDescriptor, IADsAccessControlList, IADsAccessControlEntry

48 ADSI Bind and Enumerate Dim MyContainer As IADsContainer Bind to container object Set MyContainer = GetObject("LDAP://MyLdapSvr/O=Internet/DC =Redmond") Enumerate child objects for each Object in MyContainer Debug.Print Object.ADsPath Next

49 DEMO: Directory Zugriff ADSI Setzen des Extension-Data-Attributes1 eines Exchange Users via ADSI

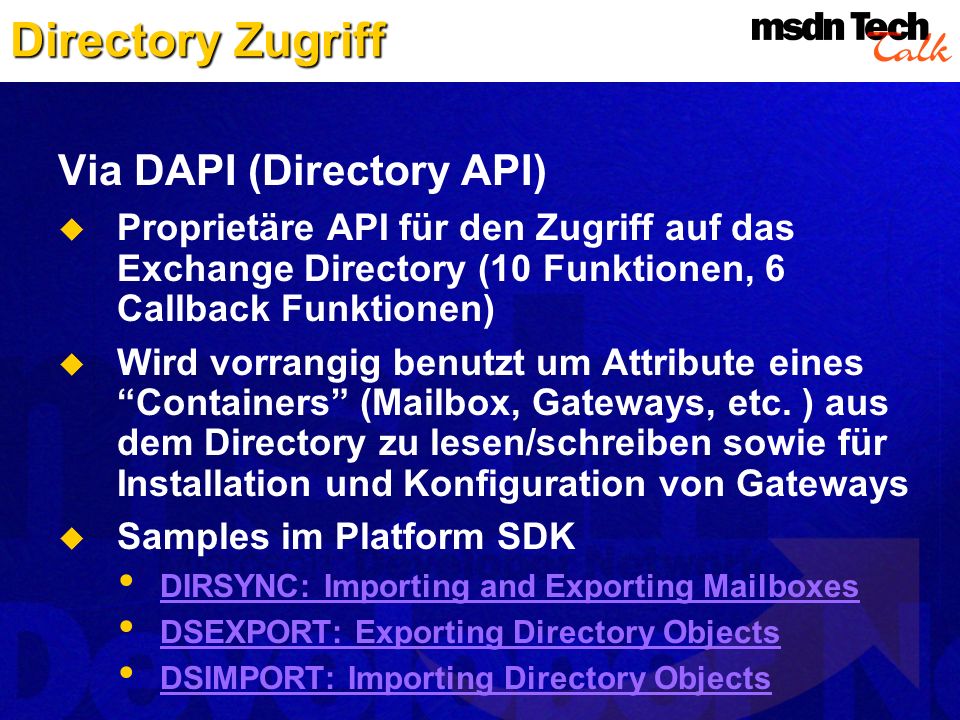

50 Directory Zugriff Via DAPI (Directory API) Proprietäre API für den Zugriff auf das Exchange Directory (10 Funktionen, 6 Callback Funktionen) Wird vorrangig benutzt um Attribute eines Containers (Mailbox, Gateways, etc. ) aus dem Directory zu lesen/schreiben sowie für Installation und Konfiguration von Gateways Samples im Platform SDK DIRSYNC: Importing and Exporting Mailboxes DSEXPORT: Exporting Directory Objects DSIMPORT: Importing Directory Objects

51 Directory Zugriff via DAPI (1) #include int main( void ) { DAPI_PARMS prms = {0}; prms.dwDAPISignature = DAPI_SIGNATURE; prms.dwFlags = DAPI_CREATE_NT_ACCOUNT; // Initialize base point and container prms.pszBasePoint = "/o=REORG/ou=THEFARSITE "; prms.pszContainer = "/cn=Recipients"; PDAPI_EVENT pDAPIEvent = NULL; DAPI_HANDLE hDAPISession = NULL; pDAPIEvent = DAPIStart(&hDAPISession, &prms); ATT_NAME avAttrName [4]; // Initialize avAttrName[0].DapiType = DAPI_STRING8; avAttrName[0].Value.pszA = "Obj-Class"; avAttrName[0].size = 9; avAttrName[0].pNextValue = NULL; avAttrName[1].DapiType = DAPI_STRING8; avAttrName[1].Value.pszA = "Directory Name"; avAttrName[1].size = 14; avAttrName[1].pNextValue = NULL;

52 Directory Zugriff via DAPI (2) avAttrName[2].DapiType = DAPI_STRING8; avAttrName[2].Value.pszA = "Home-Server"; avAttrName[2].size = 11; avAttrName[2].pNextValue = NULL; ZeroMemory( &avAttrName[3], sizeof(ATT_VALUE) ); ATT_VALUE avAttrValue[4]; avAttrValue[0].DapiType = DAPI_STRING8; avAttrValue[0].Value.pszA = "Mailbox"; avAttrValue[0].size = 8; avAttrValue[0].pNextValue = NULL; avAttrValue[1].DapiType = DAPI_STRING8; avAttrValue[1].Value.pszA = "NewAccount"; avAttrValue[1].size = 10; avAttrValue[1].pNextValue = NULL; avAttrValue[2].DapiType = DAPI_STRING8; avAttrValue[2].Value.pszA = NTMIKEKLOP"; avAttrValue[2].size = 7; avAttrValue[2].pNextValue = NULL; ZeroMemory( &avAttrValue[3], sizeof(ATT_VALUE) );

53 Directory Zugriff via DAPI (3) DAPI_ENTRY deAttr; DAPI_ENTRY deValues; deAttr.unAttributes = 3; deAttr.ulEvalTag = TEXT_VALUE_ARRAY; deAttr.rgEntryValues = &avAttrName[0]; deValues.unAttributes = 3; deValues.ulEvalTag = VALUE_ARRAY; deValues.rgEntryValues = &avAttrValue[0]; char * pAccount = NULL; char * pPassword = NULL; ULONG ulUSN = 0; pDAPIEvent = DAPIWrite( hDAPISession, DAPI_WRITE_CREATE, &deAttr, &deValues, &ulUSN, &pAccount, &pPassword );

54 Directory Zugriff via DAPI (4) if ( pDAPIEvent ) { LPVOID lpMsgBuf; FormatMessage( FORMAT_MESSAGE_ALLOCATE_BUFFER | FORMAT_MESSAGE_FROM_HMODULE | FORMAT_MESSAGE_IGNORE_INSERTS, pDAPIEvent->hinstDAPI, pDAPIEvent->dwDAPIError, MAKELANGID(LANG_NEUTRAL, SUBLANG_DEFAULT), (LPTSTR) &lpMsgBuf, 0, NULL ); MessageBox( NULL, (char *) lpMsgBuf, "Error", MB_OK | MB_ICONINFORMATION ); // Free the buffer. LocalFree( lpMsgBuf ); } // Terminate DAPI session DAPIEnd( &hDAPISession ); return ( 0 ); }

55 DAPI DAPI Client(s) wie z.B. Outlook, eigene Anwendungen, etc. MAPI CDO 1.21 CMC S. MAPI Addrb. P. Store P. Trans. P. MAPISpooler MAPI/RPC Client Extension/ COM-AddinDLL Exchange Store MAPI System Att. MTA Event Svc Script ICS CDO 1.21 Event Script Agent Agent Eigene Apps,Services, Gateways Eigene Apps,Services, Gateways ExchangeDirectory ADSI LDAP ADSI LDAP Provider DAPI Gateways Client Server Internet SMTP, Pop3, etc. Überblick Exchange 5.x Schnittstellen CDONTS Routing Engine

56 ADO OLEDB EFD CMC DAPI ActiveMessaging Active Messaging Exchange Server Interfaces SimpleMAPI Simple MAPI Scripting Event Scripting OLEMessaging OLE Messaging ADSI Outlook Object Model Routing Objects CDOEXM Workflow Engine ExtendedMAPI Extended MAPI CDO 1.21 WEBDAV XML CDOSYS AVAPI Outlook Forms WEBFORMS LDAP Client Extensions COM-Addins Exchange 2000 Schnittstellen CDONTS CDO 3.0

57 Neue Exch Schnittstellen ADO/OLEDB CDO 3.0 Workflow Engine CDOSYS XML WEBDAV WEBFORMS WARUM ?????

58 Universeller Datenzugriff auf alle Datenbanken via ADO/OLEDB CDO 3.0 zum Erzeugen von ADO Records Neue synchrone Events = neue Workflow Engine CDONTS nur auf Server, CDOSYS Server und Client WEB, WEB, WEB => Einheitliches Transportprotokoll = HTTP (WEBDAV) und XML Neue Exch Schnittstellen

59 Exchange 2000 Architektur

60 OLEDB Zwei verschiedene Provider: Remote: Client OLE/DB provider über DAV Outlook CDO Office Lokal: Client OLE/DB provider über COM Virenscanner Dokumentenmanagement Workflow

61 ADO 2.5 – Object Model Connection Command Recordset Errors Fields Parameters RecordStream

62 ADO 2.5 Connection Implizit URL an die Open Methode des Record Objekts übergeben Explizit Connection Objekt öffnen Transaktionen Errors collection SQL Select queries

63 Connection via ADO Implizit: dim Rec as New ADODB.Record strURL = "file://./backofficestorage/" & DomainName & "/" & strLocalPath Rec.Open strURL Explizit: Dim Rec As New ADODB.Record Dim Conn as New ADODB.Connection Dim Stm as ADODB.Stream Conn.Provider = "ExOLEDB.DataSource" Conn.Open "http://server/folder" Rec.Open "http://server/folder/item.txt", Conn Set Stm = Rec.Fields(adDefaultStream).Value

64 CDO 3.0 Ersetzt und erweitert CDO for Windows 2000 (CDOSYS) Abwärtkompatibel Zugriff auf public und private Stores Erweiterbar mit eigenen Komponenten Aggregation mit ADO

65 CDO 3.0 Dim conn as New Connection Dim rs as New Recordset Dim msg as New Message fldr = file://./backofficestorage/domain /MBX/user/inbox conn.open fldr,fred,whatever,adRunAsync Set rs = conn.execute Select * from scope(shallow traversal of & fldr & ) where urn:schemas:mailheader:subject = hello & fldr & ) where urn:schemas:mailheader:subject = hello msg.DataSource.Open rs(DAV:href),conn msg.Attachments(1).SaveToFile C:\temp\file.doc msg.DataSource.Save

66 CDO 3.0 Public Sub SimpleMeetingRequest() Dim objAppt As New Appointment Dim objReq As New CalendarMessage objAppt.Subject = "Termin" objAppt.StartTime = "10/4/99 1:00PM" objAppt.EndTime = "10/4/99 2:00PM" objAppt.Attendees.Add Set objReq = objAppt.CreateRequest objReq.Message.Send End Sub

67 CDO 3.0 Dim aPerson as new Person Dim rs as RecordSet Rs.open file://./backofficestorage/dom/MBX/user/contacts file://./backofficestorage/dom/MBX/user/contactsfile://./backofficestorage/dom/MBX/user/contactsrs.MoveFirst While NOT rs.EOF aPerson.DataSource.Open rs.Fields( DAV:HREF) Debug.Print aPerson.FirstName Debug.Print aPerson.LastName Debug.Print aPerson.MailingAddress rs.MoveNextWend

68 CDOSYS Objektbibliothek basierend auf SMTP und NNTP Protokoll Standard Wird mit Windows 2000 mitgeliefert CDOSYS = CDO 2.0 Features: Programmatische Auswahl des SMTP Hosts Unterstützt Transport und Protokoll Events Erzeugen von MIME/MHTML Nachrichten ADO/OLEDB Unterstützung (Streams) Dual Interface Mögliche Anwendungen: Bulk Mail Mail basierte Replikation (z.b: Win2000 AD replication) Viren Checker (Mail und News), Auto forward, Admin Alert Spam Mail Erkennung (Sender, Scannen) Senden von Webseiten (Graphic, Links) Anhängen von Text an ausgehende Nachrichten (Transport)

69 CDOSYS Private Sub SimpleSend_Click() Dim myMailItem As New Message With myMailItem.From = = = Here is the MS home page.". CreateMHTMLBody(http://www.microsoft.com,1).Send End With End Sub Erzeugen und Versenden einer Nachricht mit einer Webseite als Body:

70 DEMO: CDOSYS I Love you Scanner

71 Exchange 2000 Events Store Events Innerhalb einer Operation (Syncron): open, save, create, delete, move Benachrichtigung einer Operation (Asynchron): save, create, delete, move, timer Systemzustände Startup/Shutdow Workflow basieren auf Events

72 DEMO: Exchange 2000 Store Events Abfangen eines Speichervorgangs in einem öffentlichen Ordner und Setzen von Rechten

73 Workflow Engine Besteht aus 2 Komponenten Workflow Engine Evaluiert Bedingungen Führt Aktionen bei Statusübergangen aus Workflow Event Sink Wird angesprungen, wenn Änderungen an einem Item in einem Ordner auftreten Benutzt OnSyncSave, OnSyncDelete, OnTimer Store Events Validatiert Benutzer/Author Security Ruft die Workflow Engine

74 Workflow Engine Workflow Process Definition Process Definition Elemente: AuditTrailProvider CommonScriptURL Action Table Mode (security)

75 Workflow Engine Workflow Action Table Tabelle von Status-Übergängen Bedingungen und Aktionen sind VB Scripts Workflow Engine evaluiert die Bedingungen Workflow Engine führt Aktionen aus AbsendenGenehmigen In Bearbeitung Genehmigt Ablehnen

76 Workflow Engine Workflow Engine Security Restricted Mode Aktionen nur mit VB Script, sandboxed, kein CreateObject(), Nur WorkflowSession Objekt kann benutzt werden Was kann im Restricted Mode gemacht werden ? Properties des auslösenden Items modifizieren Mails versenden (WorkflowMessage) ACL auf das auslösende Item schreiben In AuditTrail (Logging) schreiben

77 Workflow Engine Workflow Engine Security Privileged Mode Aktionen können Script oder eigene COM Objekte sein, Script Engine erlaubt CreateObject() Aktionen werden unter einem privilegierten NT account ausgeführt (in der Exchange Servers Gruppe) Was kann im Privileged Mode gemacht werden ? Alles

78 DEMO: Workflow Designer

79 XML in Exchange 2000 Alles wird über XML definiert Schema Security Registrations Formular und Ansichten Rendering Datentypen

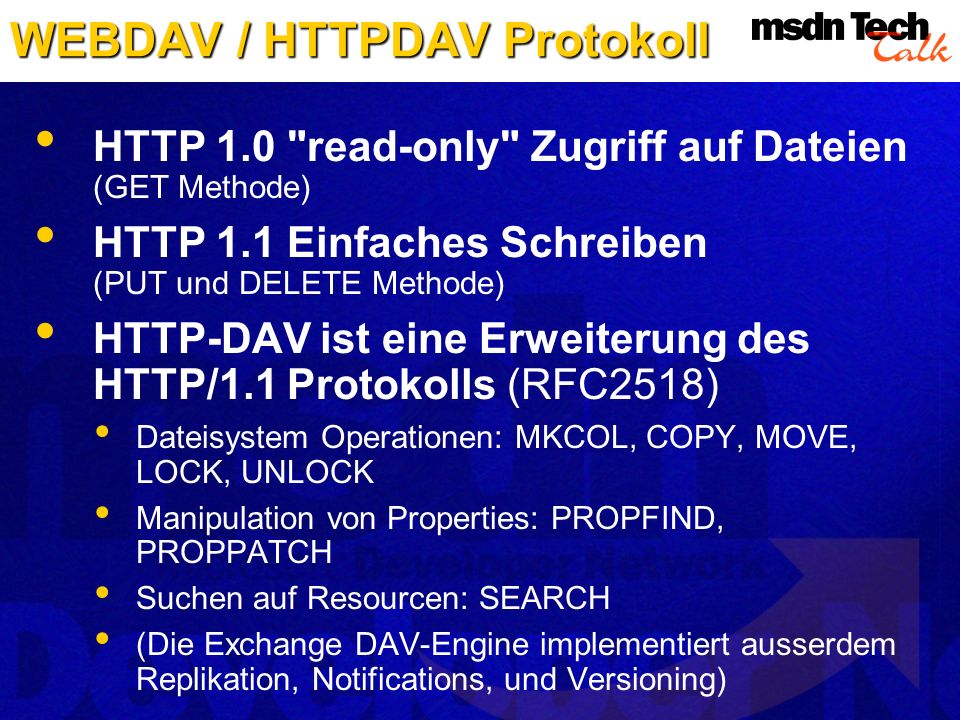

80 WEBDAV / HTTPDAV Protokoll HTTP 1.0 "read-only" Zugriff auf Dateien (GET Methode) HTTP 1.1 Einfaches Schreiben (PUT und DELETE Methode) HTTP-DAV ist eine Erweiterung des HTTP/1.1 Protokolls (RFC2518) Dateisystem Operationen: MKCOL, COPY, MOVE, LOCK, UNLOCK Manipulation von Properties: PROPFIND, PROPPATCH Suchen auf Resourcen: SEARCH (Die Exchange DAV-Engine implementiert ausserdem Replikation, Notifications, und Versioning)

81 WEBDAV / HTTPDAV Protokoll Generelle Struktur von WEBDAV Anfragen Methode Beschreibt Methode, die ausgeführt werden soll Header Beschreibt, wie die Aufgabe zu erledigen ist Body (optional) Definiert die Daten, die in der Methode benutzt werden, oder zusätzliche Anweisungen, wie die Methode ausgeführt werden soll Im Body wird XML verwendet.

82 WEBDAV / HTTPDAV Protokoll Auslesen der Security eines Dokuments Client sendet: PROPFIND HTTP/1.1 Host: myserver Content-type: text/xml; charset="utf-8 Content-Length: xxxx

83 DEMO: WEBDAV Setzen von Security auf Nachrichten via WEBDAV und XML verpackt in XMLHTTP Object

84 CDOEXM CDO für Exchange Management CDOEXM erweitert CDO und ADSI mit Management Interfaces IMailRecipient Properties: Proxy addresses, Send/Deliver Limits, Forwarding properties Methoden: Mail enable, mail disable IMailBoxStore Properties: Store Quotas, Mailbox location, Delegates Methoden: Create, delete and move mailbox

85 DEMO:CDOEXM DEMO: CDOEXM Setzen der Mailbox Quotas einer Exchange Mailbox

86 Exchange Schema APP SCHEMA SCR = BaseSchema = /APP TEMPLATE/APP TEMPLATE SCHEMA APP FOLDER (from template) SCR = /APP SCHEMA BaseSchema = Workspace Template APP TEMPLATE SCHEMA SCR = BaseSchema = -EXSCHEMA V1- APP TEMPLATE SCR = /APP TEMPLATE SCHEMA BaseSchema = Application TLH APP RESOURCES SCR = BaseSchema = -EXSCHEMA V1- GLOBAL SCHEMA -EXSCHEMA V1- PUBLIC FOLDER APP SCR = /APP RESOURCES BaseSchema = NON_IPM_SUBTREE

87 Internet Information Server Store(s) Eigene Apps,Services, Gateways Eigene Apps,Services, Gateways Client(s) wie z.B. Outlook, eigene Anwendungen, etc. Client Extension/ COM-AddinDLL MAPI CDO 3.0 System Att. Active Directory MTA ADSI LDAP Event Svc Script MAPI ServerClient CDO 1.21 CMC S. MAPI Addrb. P. Store P. Trans. P. MAPISpooler MAPI/RPC ICS CDO 1.21 ADSIADO OLEDB DAV Engine CDOEXM CDO 3.0 CDOEXM Internet SMTP, Pop3, etc. ADO MSDAIPP LDAP Provider Event Script Agent Agent OWA X400 GW CDOSYS CDOSYS Überblick Exchange 2000 Architektur

88 Exchange Futures Exchange 2000 SP1 Visual Studio Server Explorer für Web Storage System Navigation Schema Editor Formular Registrierungen Event Registrierungen Drag and drop von Exchange Ordnern in den Designer Managed OLEDB Provider Remotable Läuft im DTC Umfeld (Distributed Transaction)

89 Demo Visual Studio Visual Studio Webstorage System Server Explorer Extension

90 Exchange Futures Exchange 2000 und.NET Exchange 2000 und.NET CDO.NET Klassen Managed Provider Remotable Transaktionsfähig In DTC integriert ADO DataSet XmlDataDocument XmlDataDocument

91 Zusammenfassung Server Strategie geht Richtung einheitlichen Datenzugriff auf alle Datenbanken via ADO/OLEDB Server Management = Directory Zugriff via ADSI/LDAP Client Strategie geht Richtung XML/HTTP-DAV WebForms rendern HMTL, je nach Fähigkeit des Clients Ziel ist es alle Arten von Devices zu unterstützen

92 Weitere Infos? Exchange 2000 Resources: msdn.microsoft.com/exchange msdn.microsoft.com/library/techart/buildingsolutions.htm msdn.microsoft.com/training/seminars/WebDev.asp#ex change Externe Exchange Infos, Tools, etc.: / RFCs: /

93 Weitere Infos? Bücher Programming Microsoft® Outlook® and Microsoft Exchange, Thomas Rizzo, MSPress Programming WebStore Applications with Microsoft Exchange 2000 Server, Mindy Martin, MSPress msdn quickie msdn TechTalk-Newsgroup news://msnews.microsoft.com/microsoft.public.de.german.techtalk

94 Fragen!? Uff...
