1 ATLAS TRT Aufgabe und Funktion d. Detektors Data Quality Monitoring (DQM) TRT Website und Sharepoint

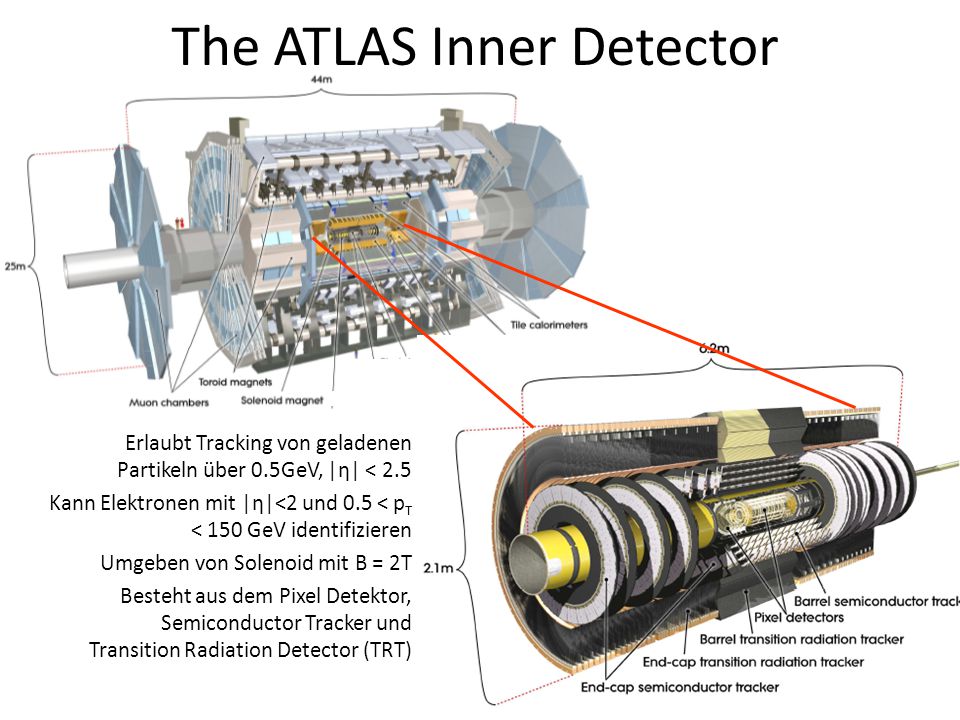

2 The ATLAS Inner Detector Erlaubt Tracking von geladenen Partikeln über 0.5GeV, |η| < 2.5 Kann Elektronen mit |η|<2 und 0.5 < p T < 150 GeV identifizieren Umgeben von Solenoid mit B = 2T Besteht aus dem Pixel Detektor, Semiconductor Tracker und Transition Radiation Detector (TRT)

3 Der TRT

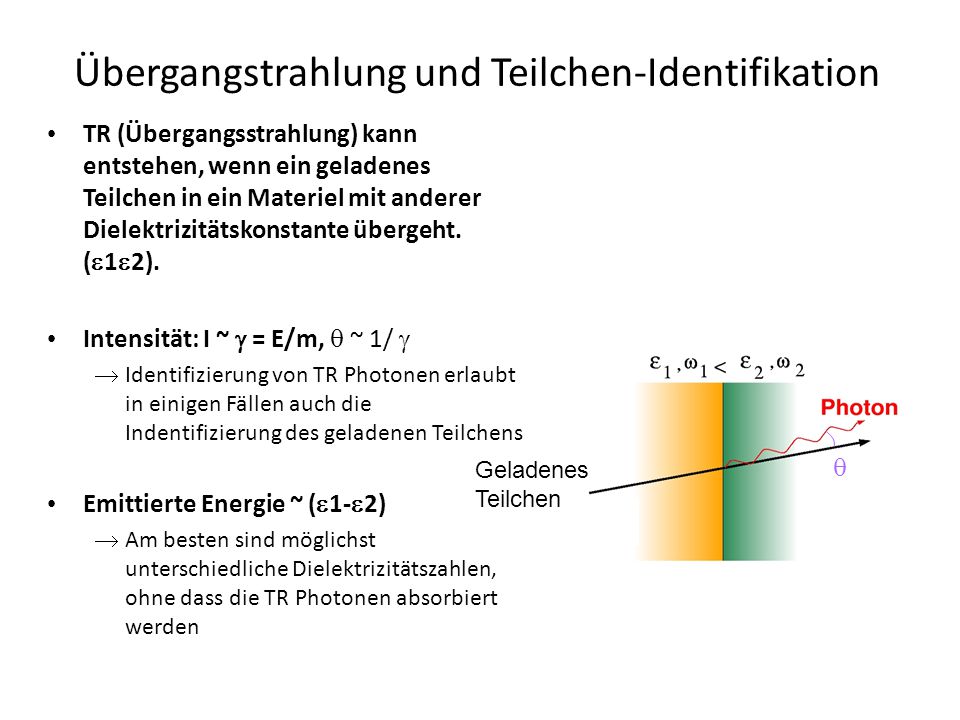

4 Übergangstrahlung und Teilchen-Identifikation  TR (Übergangsstrahlung) kann entstehen, wenn ein geladenes Teilchen in ein Materiel mit anderer Dielektrizitätskonstante übergeht. (  1  2). Intensität: I ~  = E/m,  ~ 1/   Identifizierung von TR Photonen erlaubt in einigen Fällen auch die Indentifizierung des geladenen Teilchens Emittierte Energie ~ (  1-  2)  Am besten sind möglichst unterschiedliche Dielektrizitätszahlen, ohne dass die TR Photonen absorbiert werden Geladenes Teilchen

5 Ein “typischer” TR Detektor besteht aus Radiator (zur Erzeugung der TR Photonen) Regular radiators (foils), e.g. Li, Polyethylene, Polypropylene, Mylar, Aluminum; Irregular radiators (foam, fibers), e.g. Carbon fibers, Carbon foam, Polystyrene, Polyurethane, Polyethylene embedded in a gas volume, e.g. CO2 Detektor (TR Photon beobachten, Teilchenbahn verfolgen) → Typically: gas chambers using gas with efficient absorption of photons (z.B. Xenon o. Xenon/CO2 Gemisch) “Zusammensetzung”

6 Elektronik 1. Raw signal 2. Shaped signal

7 Leading edge : des Signals : → Abhängig von der Distanz der Bahn des Teilchens vom Draht Tailing edge : des Signals: → Unabhängig vom Abstand zum Draht des Teilchens → Die späteste Ionisation ensteht im Abstand von 2mm But: drift is B-field dependent!! Zwei-Dimensionale Ortsbestimmung

8 Leading edge determines the space-drift time relation or R-t relation. Important for tracking!!! Zwei-Dimensionale Ortsbestimmung

9 electrons TR photon Cross section view Zwei-Dimensionale Ortsbestimmung

10

11 Das Detektor Control System… everything under control! Snapshot, 15 April 2010

12

13

14 Was DQM ist Überwachung der Qualität der aufgenommenen Daten Brücke zwischen Datenerfassung und Grid – ONLINE: während der laufenden Datennahme zur Erkennung und Behebung von Problemen – OFFLINE: nach einer anschließenden Reprozessierung zur Freigabe für spätere (Physik-)Analysen

15 Wo DQM passiert Online und Offline – Online: stichprobenartig „mithören“ – Offline: komplette Reprozessierung Maschinell und durch den Menschen – Automatisierte Algorythmen führen Tests durch – Ergebnisse werden von Hand kontrolliert Shifter und Experten – Shifter erstellen Berichte – Experten forschen nach, lösen evtl. Probleme

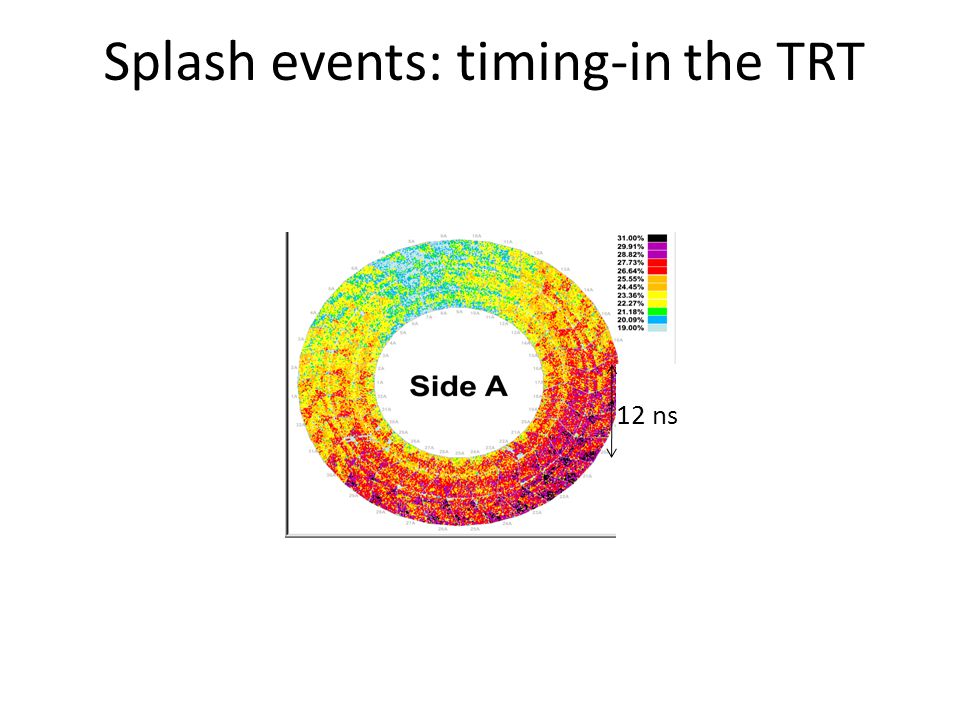

16 Splash events: timing-in the TRT 12 ns

17 Erreichte Genauigkeit

18 Software

19 DQM Algorithmen

20 Online

21

22 Offline

23 Weitere DQM Aufgaben

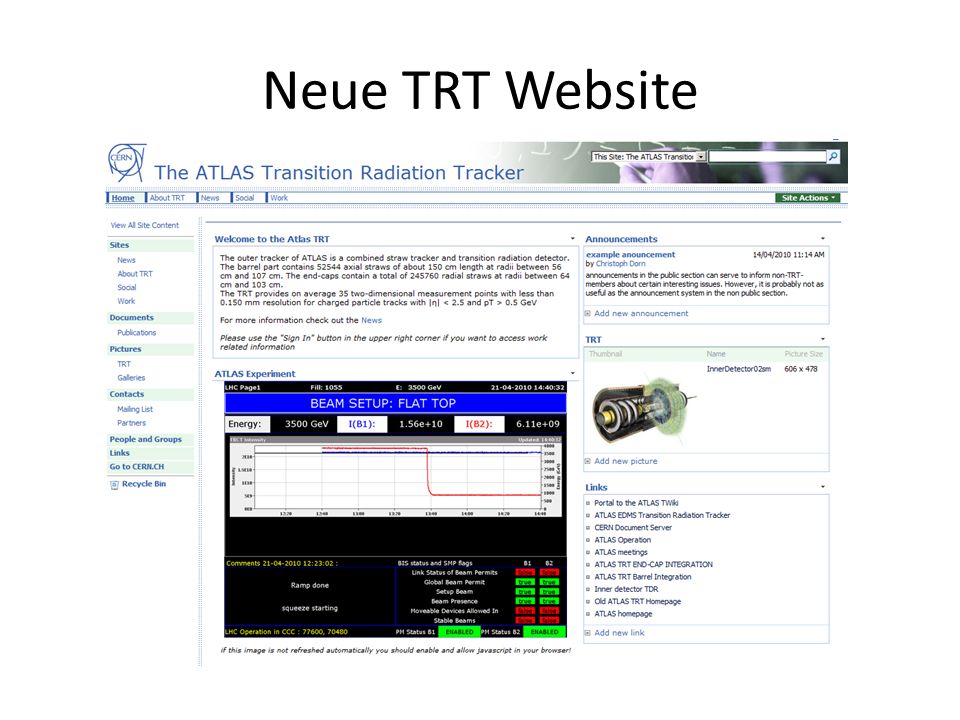

24 Neue TRT Website

25 Ergänzung zu Indico, Evo Caltech etc.

26 Vielen Dank für die Zeit am CERN
